项目实际用到一个太阳能电池充电管理芯片,因为自动跟踪太阳能电池板最大功率点,个人认为不是一般的电池管理芯片所拥有的功能,所以就选择了这个芯片,用于18V太阳能电池给12V的锂电池充电。
现在简单记录下,调试这个芯片遇到的问题及解决过程。
拿到室外测试只有340ma的电流?
因为所选的太阳能电池 板为18V 20W,理论上可以输出1A多的电流,当天阳光还是不错的情况下,却只有这么少的输出电流,似乎哪里不太对???
实际上太阳能电池板输出的电流,是不能作为真正的充电电流的,18V的电流,而输出端电压(也就是锂电池端电压)只有12V,两者的电流,肯定是不一样的。两种方法可以估测下电流:
- 将电池一根线,如正极,串到电路中实测电流,此时的电流,基本上等于18V X 18V输入电流 /12V
- 测量RCS电阻(也就是接在7,8两脚端的电阻)端的电压差,用电压差除以阻值 ,这个方法是通过咨询厂家的FAE得出的。

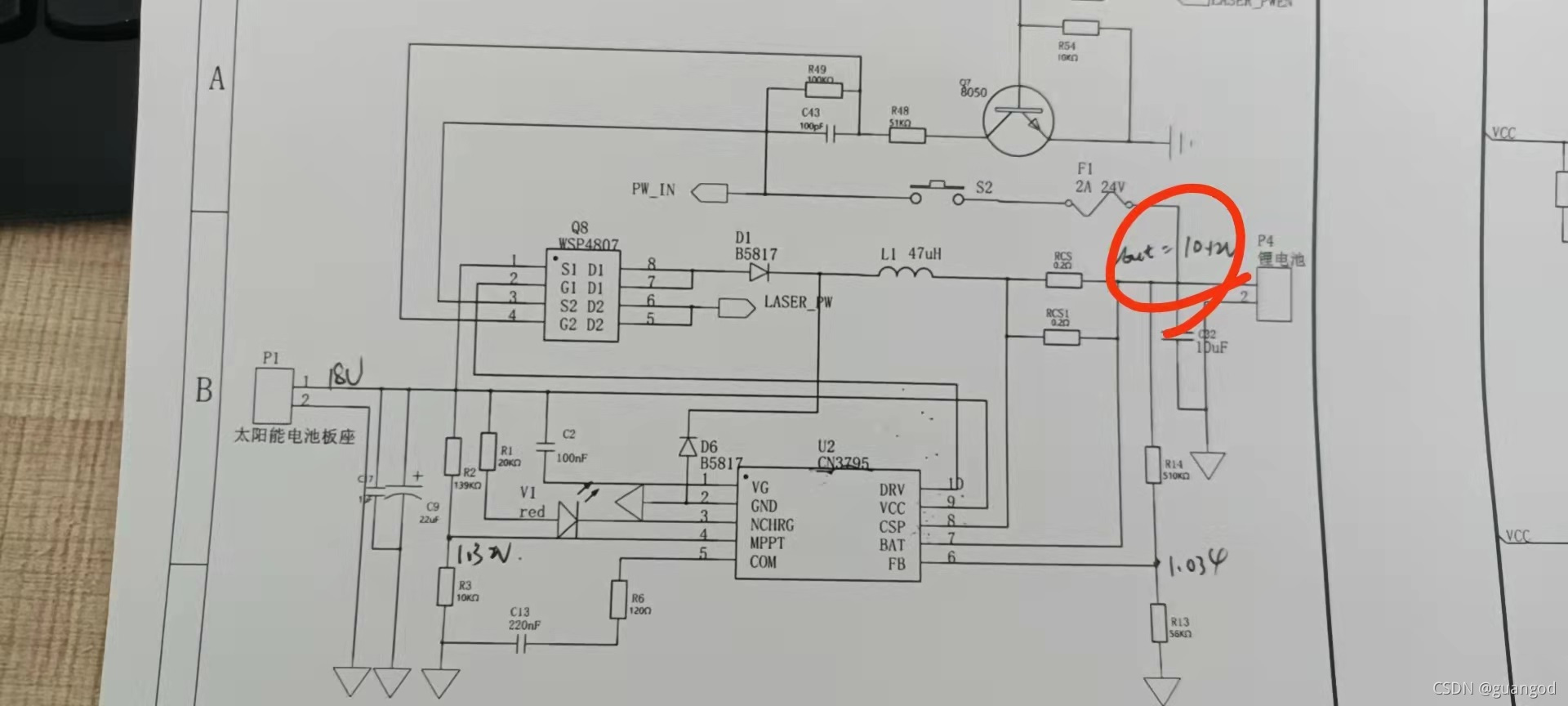

电路原理图如下:
关于这个芯片正确调试方法
- 用太阳能电池板实测,有时候条件是不允许的,如阴天,一般是要用稳压电源来模拟太阳能太阳板。但要注意第4脚(MPPT管脚)的分压电阻,要调到1.3V以上,才能正常的充电。

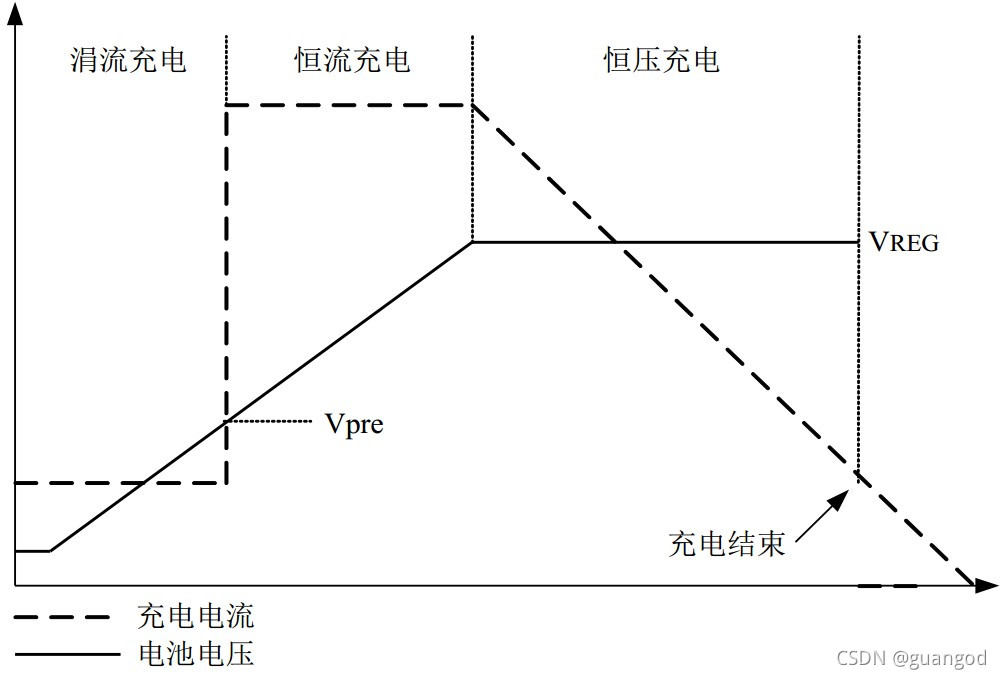

- FB端电压,这个也是比较重要的管脚,这个管脚是将电池电压反馈给芯片,进入恒压充电。充电电流会逐步下降,一直降到0。如下图所示:
这个Vbat端的电压,可以稍微比电池额定电压高一点,这样可以充的更快些。根据分压公式计算就行,不再展开了。
3. 可以分别测试下15V,16V,17V,18V,19V,20V,这几个电压等级下的电流,还有这几个管脚电压情况。这样基本上就可以掌握,太阳光强弱时对充电电流的影响。取个平均,可以估算充电的时间。
总结
遇到问题是正常的,尤其是当拿个坏芯片调试时,更会思考一些平时没想过的问题,也挺好的。
