keil调试程序的断点设置技巧及harddefault解决

这几天整同事留下来的项目的BOM，很简单的错误，弄的头大，看下文章分下神，值得尝试一下这个调试方法。

关于keil断点调试，断点窗口

程序运行过程中，有些数据被莫名修改了，在哪里修改的？又是怎么修改的？这个代码我只想知道是否运行过，或者运行了多少次，但是不想让程序停下来，或者仅打印调试信息，怎么办？当这个变量设置成某个数据后，我想让程序自动暂停下来进行分析，怎么办？ 比如中断处理函数的调试，程序一旦停下了也就失去了所有中断的后续响应；比如两个设备通信，一方采用常规断点的方式调试，肯定会打断正常的通信过程，而这可不是我们想要的，我们只想知道在收到或发送数据后得到环境快照，而并不想让程序停下来。以上这些问题可以采用打印方式解决，但是打印调试也有很多弊端：

以串口为例：

1、你必须添加必要的打印和串口驱动代码，如果你使用 printf 函数，你还得重定向（如果对空间要求高的话，你得知道使用 printf 差不多要占用 1K 大小代码空间）。

2、如果打印效率比较低，常规波特率 9600 和 115200 打印一个字符串耗时可能比较久，那么对于中断频率较高的函数就可能就不适用了。如果你使用 printf 函数，你还得考虑函数是否可重入问题。

3、在代码中引入调试代码有风险，本来程序运行没有问题的，一旦引入调试代码之后可能就出现了问题，这种情况对于拥有丰富开发经验的人来说应该见怪不怪了。原因就在于打印输出时间太久，打乱了程序运行的节奏（而这也是我推荐使用 ITM 调试的一个原因，因为它的输出效率比串口要高得多），或者打印函数本身有问题，也会导致程序运行出现问题。

4、调试完毕之后，你必须把对应的调试代码删除（不管是删除代码还是使用宏，都要进行这一步），不然会影响运行效率。而人是健忘的（也不能说健忘，可能只是因为专注于 BUG 本身，容易忘记其它细枝末节，而解决 bug 之后的欣喜更可能忘记后续处理工作了）这个时候你可以尝试#warnning。但是这一步还是必不可少。而以上问题的解决方案就是 KEIL 的断点调试窗口！

打开断点调试窗口：

首先打开数据观察点的窗口：
，得先进入仿真 --> 快捷键是 Ctrl + B。

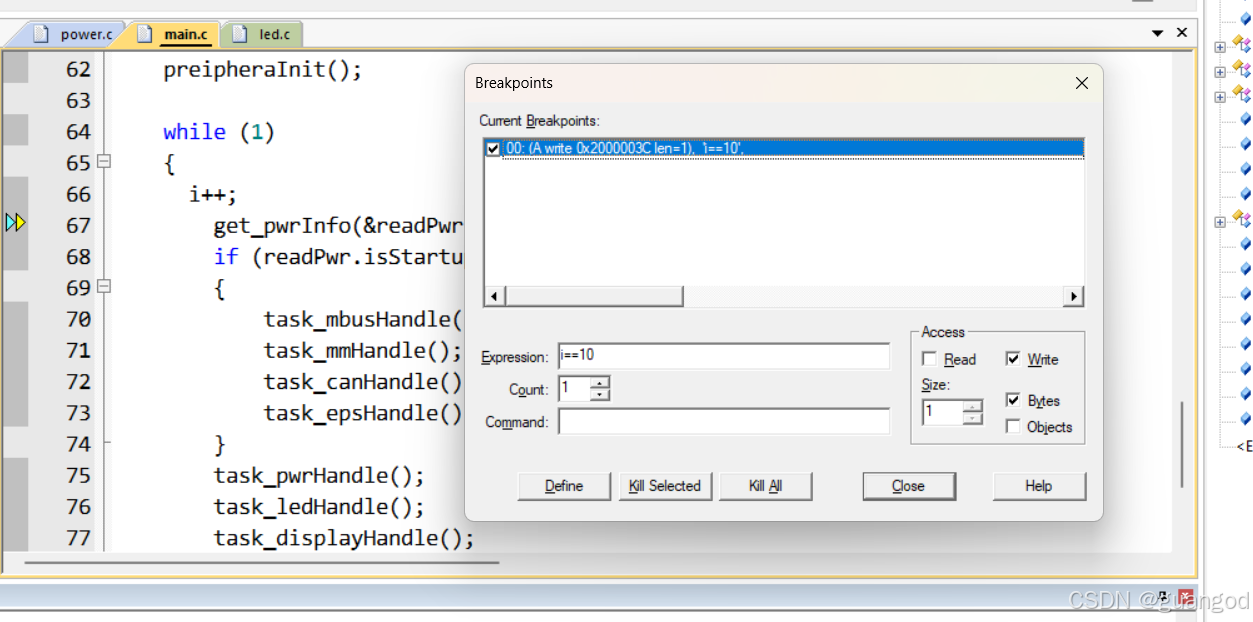

可以看到如下窗口：

当然你也可以watch 变量--> 右击 选set access breakpoint at....

常规用法

1、代码位置运行次数,可以直接设置断点或watch里的变量,这个设置成功的关键是要先把断点打在有效的位置上，就是可以循环的跑起来的位置上才可以再直接设置变量
有些时候我们想知道某些代码的运行次数，比如进入中断处理函数的次数，寻常的断点设置方式必然会让程序停止在中断程序中，但有些时候我们并不希望它停下来。这个时候，你只需要打开该窗口，找到已有的对应断点位置，双击之后就可以看到类似下面的窗口：

此时，你将 Count 的值设置的尽可能大一些，那么就可以让程序运行多次之后才停止。

比如我们设置 Count 的值为 100 次，那么必须在==该代码位置运行 100 次才会让程序暂停==。当你设置完后点击【Define】后，就会询问你是否需要重新定义，你选择“是”即可。

这样你的断点变成了这样：

后面的 count=100 表示剩余运行次数为 100，运行 100 次后将停止程序。前面的 00 代表断点号，E 代表这是一个执行断点，0x080016B0 代表代码地址，后面的是源码位置。

2、数据访问，也就是变量被调用时停止

有些时候我们需要知道一些变量会在哪里被访问，那么你可以设置该变量的访问条件。比如想知道 emOspery 变量会在哪里被读取？那么你只需设置如下：

定义之后就是这样：

因为 Count 值设置为 1，所以每一次读取 emOspery 的操作都将使程序停止。比如这段代码：还有后面的打印函数也使用 emOsprey 变量，所以也会导致程序运行停止。

2_1、数据访问，变量改变时停止，这个在有效断点设置后，可以将有效断点失效，这样就可以直接根据变量判断条件这样来实现调试。

而当你设置为写（Write）访问时，你会发现从复位程序开始运行后，程序会停止在某个地方，这是为什么？当你知道全局变量会在进入 main 函数之前被初始化时，你也就明白为什么了。

在这里我们选择使用 Objects 访问，即按整个变量对象进行访问，上面的 emOsprey 变量实际上是 uint16_t，所以 len 为 2，即字节大小。也就说，如果你设置为 Objects 访问，那么它会根据实际的情况设置访问范围。

为了更好的说明这一点，我构造一个结构体。

这个结构体大小可以看出是 6 个字节。
然后设置访问该结构体的条件：

如果我们按 Objects 访问的话，那么下面的每一条语句都会导致程序运行的停止。

这是因为这些数据都在 Osprey 结构体的范围内（从这里也可以了解到，只要在 len 的范围内的访问都会导致程序停止运行，所以你可以试试将 Size 设置得更大）。

而如果设置为 Byte 访问的话，那么就只有第一条语句才会导致程序停止运行：

实际上如果你希望只在某个结构体成员变量被访问时才停止，那么直接这么设置就可以：

你会发现设置是如此之简单。

实际上还有一种更为通用的访问方式，即按地址访问。
上面可以看出 ==Ospery.Ospery1 成员变量的地址为 0x2000 0016，***这样就可以知道变量的地址***==（由此我们知道也可以通过这个来看出一个结构体变量的地址是多少）。所以我们可以这样设置：

而代码位置的断点设置亦是如此。
断点太多，怎么知道程序因何停止？看你的命令窗口就知道了：

3、数据匹配，也变是变量加判断条件停止

有些时候，我们并不关注地址访问情况，而对变量的数据内容感兴趣。比如说想让变量 emOspery 等于 1 时停下来，怎么设置？

只要简单的设置 emOspery == 1 即可（注意必须设置访问条件，并且 Size 设置正确）。

事实上你也可以设置两个变量相等作为条件：

设置为不等也是可以的：

当然还有其它支持的运算就靠你们自己去发现了（可支持运算：&，&&，<，<=，>，>= ，==，!=）。

注意：以上内容可以组合使用，比如读、写条件，计数器计数等可以同时设置。满足条件时就会让程序运行停止。

4. 高级用法 ，在Command里面打印，printf

以上为比较常规的调试功能，这个技能的使用灵活性更大，而且对于解决疑难杂症更是不二之选。

首先设置一个你需要的断点：每次程序经过这个断点时都会打印，程序不会停止

打开断点窗口，并双击你之前设置的断点：

设置 Command 为【printf(“USRAT_Init()\n”)】（注意\n，否则可能不能输出，这个应该是 KEIL 的一个 bug）。最后【Define】：

清空你之前的命令（如果你不嫌乱的话，也可以不清空）：

那么你的程序每次运行到这个代码位置都会在 Command 窗口输出一条信息：

当然也可以将前面3.数据匹配部分加进来进行打印，==也就是所谓的组合条件打印==

断点设置相关问题：根本的原因就是没有设置好一个可以循环执行的断点位置，其他都还好说。

2. 关于had default

1. M4核寄存器

R0~R12为通用目的寄存器，
R13为栈指针，物理上存在两个栈指针：主栈指针（MSP）为默认的栈指针，在复位后和处理器处于处理模式时，会被选择使用；另一个栈指针为进程栈指针（PSP），只能用于线程模式（有RTOS时）。
R14为链接寄存器（LR），用于函数或子程序调用时返回地址的保存。在函数或子程序结束时，程序控制可以通过将LR的数值加载程序计数器（PC）中返回调用程序处并继续执行，在异常处理期间，LR会自动更新为特殊的EXC_RETURN（异常返回）数值。
R15为程序计数器（PC）

2. 查找步骤?

进入异常前，程序会类似于中断保护，会将以上寄存器入栈，具体入MSP还是PSP取决于异常发生时使用的栈？进入异常后链接寄存器 LR 中存放异常返回值 EXC_RETURN， 如果其 bit 2=0 那么用的就是 Main Stack，如果 bit 2=1，那么用的就是 Process Stack。
#基本原理就是通过仿真 -> register 中 LR R14值来判断使用的是哪个栈，如r14为0xfffd,使用的就是PSP,再根据psp值在内存memory1窗口中找到相应栈地址，一般的压栈顺序为 R0-R3,R12, LR, PC,PSR ,所以LR为第6字节，PC为第7个字节 —> 所以只要定位于程序计数器pc值，就可以定位到程序出错的位置，在Disassembly反汇编窗口单击右键—>选择Show Didassembly at Address—>输入地址pc，keil即可自动对应.c文件中出错位置。
#另一种方法就是查看map文件，根据前面寄存器 register 中 PSP值，找工程map中附近值对应的任务名
