稳压二极管参数及如何选型

问题：

问题：

项目遇到一点问题，原本有个器件正常工作只需要10ma以下的电流，所以在设计原理图时，直接用两个电阻分压实现，但实际效果去并不好，电压稳不住。看来，还是得选一个成本低的，又能稳压的方案。稳压二极管之前还真没有认真看过，也许可能电路用的也少吧！

稳压原理

这部分，其实是了解了，只是记录下。
是一种直到临界反向击穿电压前都具有很高电阻的半导体器件.在这临界击穿点上,反向电阻降低到一个很少的数值,在这个低阻区中电流增加而电压则保持恒定,稳压二极管是根据击穿电压来分档的,因为这种特性,主要被作为稳压器或电压基准元件使用.简言之，就是工作在击穿区时，电阻降低，但电压能稳定在一定的值。

选型参数

反向击穿电压如何知道？？一般多少伏的稳压管，就是多少伏的击穿电压，一般用Vz表示

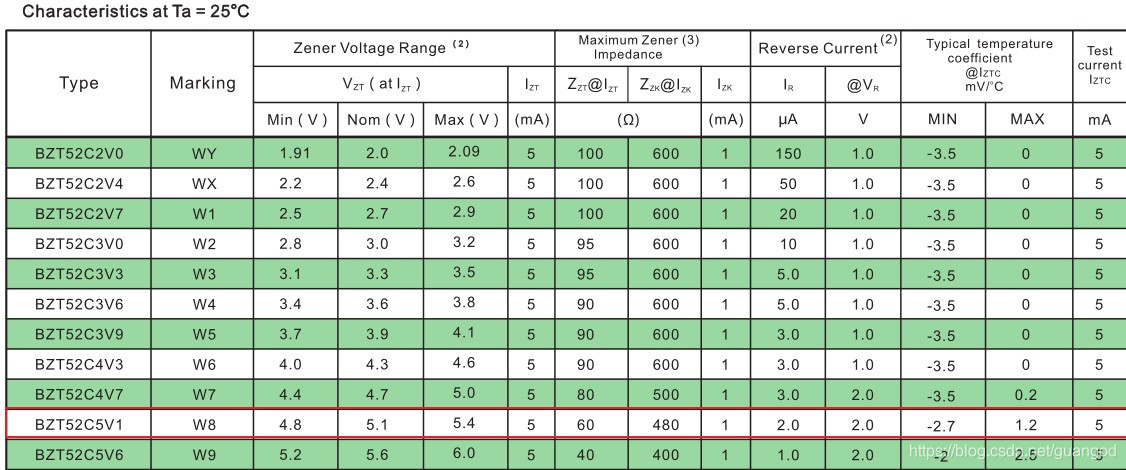

Vz:指稳压二极管通过额定电流时两端产生的稳定电压值。该值随工作电流和温度的不同而略有改变。由于制造工艺的差别，同一型号稳压管的稳压值也不完全一致。一般手册上给出的也是一个范围值。从这里也可以看出稳压二极管属于电流型器件，所以手册上才是给标注的功率

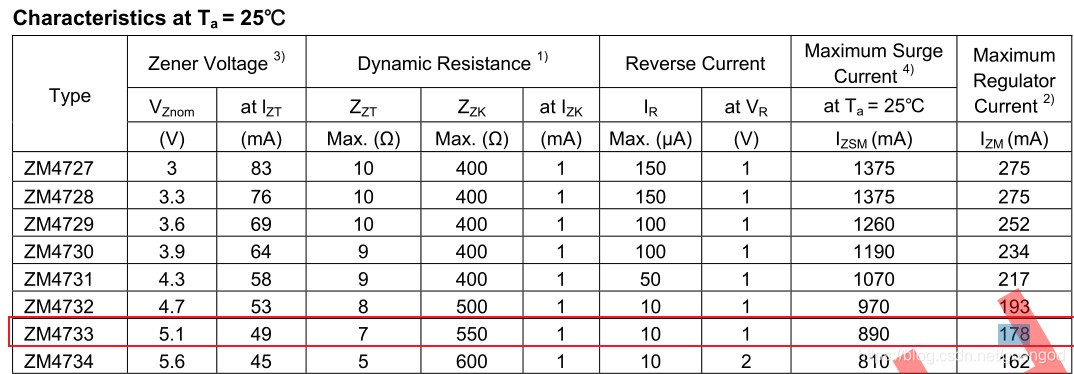

Izt:额定电流：指稳压二极管产生稳定电压时通过的电流值。低于额定电流时，虽然也能稳压，但稳压效果会变差；高于额定电流时，只要不超过额定功率损耗，也是允许的，而且稳压性能会好一些，但要多消耗电能。根据这个值，可以算串联的电阻，如供电电压是12V,稳压电压是5.6V，Izt=5mA.串联电阻为(12-5.6)/5=1.28K

Rzj:动态电阻：指稳压二极管两端电压变化与电流变化的比值。该比值随工作电流的不同而改变，一般是工作电流愈大，动态电阻则愈小。

Pz:额定功耗：由芯片允许温升决定，其数值为稳定电压Vz和允许最大电流Izm的乘积。

Ir:反向漏电流：指稳压二极管在规定的反向电压下产生的漏电流。

Ctv:温度系数：如果稳压二极管的温度发生变化了，它的稳定电压也会发生微小变化，温度变化1℃所引起管子两端电压的相对变化量即是温度系数（单位：﹪／℃）。
