ESP8266--GPIO输入控制

GPIO输入寄存器

GPIO输入寄存器GPIO_IN

BIT[15:0]输入状态位(可读可写)：若对应的位为1，表示该IO的引脚状态为高电平；若对应的位为低电平，表示该IO的引脚状态为低电平。BIT[15:0]对应16个GPIO的输入状态位。

输入相关宏定义

GPIO_OUTPUT_SET(gpio_no, bit_value)

宏名称：GPIO_OUTPUT_SET(gpio_no, bit_value)
宏功能：设置指定引脚(gpio_no)为指定电平(bit_value)
形参：
        gpio_no：指定的GPIO口
			可写参数：GPIO_ID_PIN(n)//n的取值范围为[15:0]，对应的是GPIO[15:0]
		 bit_value：指定电平
		 	 可填参数：1 -- 高电平    0 -- 低电平
		 示例：GPIO_OUTPUT_SET(GPIO_ID_PIN(0),1);//设置GPIO0引脚为高电平

GPIO_DIS_OUTPUT(gpio_no)

宏名称：GPIO_DIS_OUTPUT(gpio_no)
宏功能：设置指定引脚(gpio_no)为输入模式
形参：
        gpio_no：指定的GPIO口
			可写参数：GPIO_ID_PIN(n)//n的取值范围为[15:0]，对应的是GPIO[15:0]
示例：GPIO_DIS_OUTPUT(GPIO_ID_PIN(0));//设置GPIO0为输入模式

GPIO_INPUT_GET(gpio_no)

宏名称：GPIO_INPUT_GET(gpio_no)
宏功能：获取指定引脚(gpio_no)的电平状态
形参：
        gpio_no：指定的GPIO口
       		可写参数：GPIO_ID_PIN(n)//n的取值范围为[15:0]，对应的是GPIO[15:0]
示例：GPIO_INPUT_GET(GPIO_ID_PIN(0));//获取GPIO0的当前状态

ESP8266输入控制举例

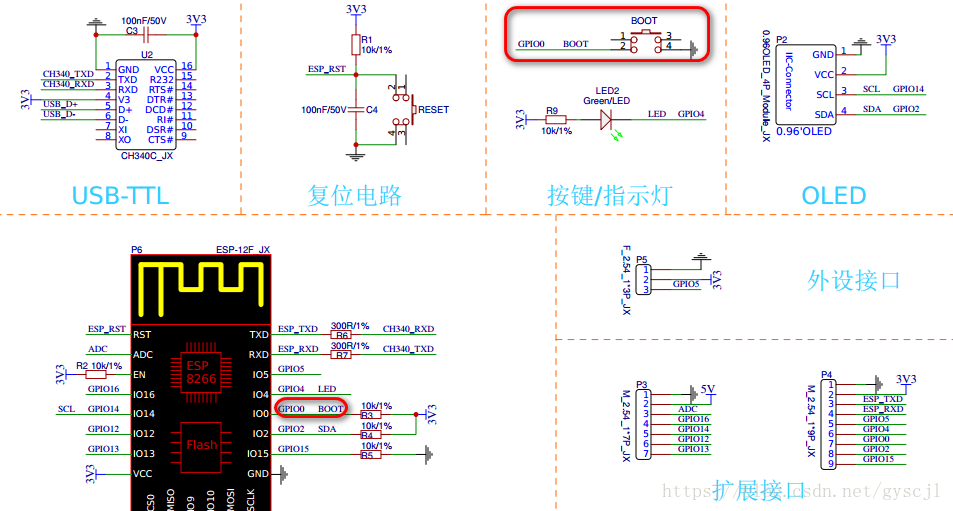

硬件连接图

由原理图可知：按键BOOT接到ESP8266模块的GPIO0引脚。由于GPIO0通过R3进行电源上拉，所以GPIO0默认为高电平状态。当使能按键引脚之后，按下按键为低电平。

按键初始化代码

这里的按键初始化代码使用多文件编程。

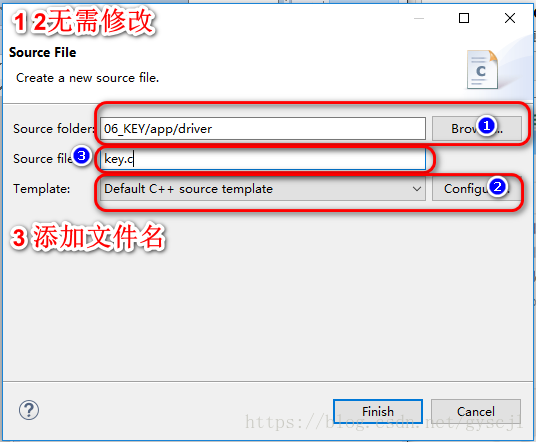

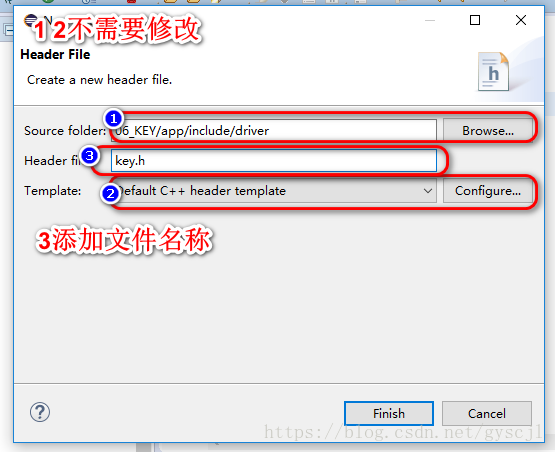

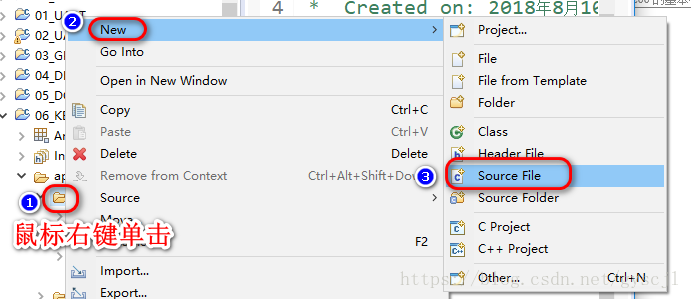

1 新建驱动文件key.c和key.h

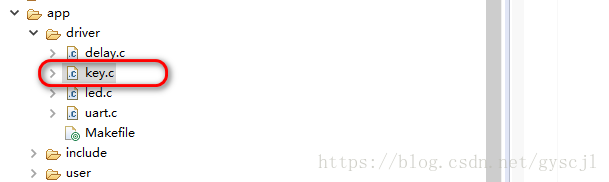

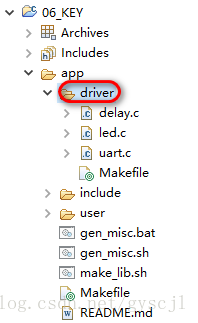

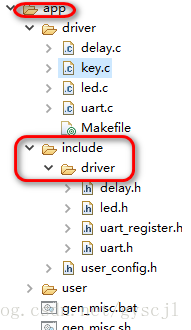

我们为了不去修改工程里面的makefile文件，所以我们直接将key.c放置在app文件夹下的driver文件里面

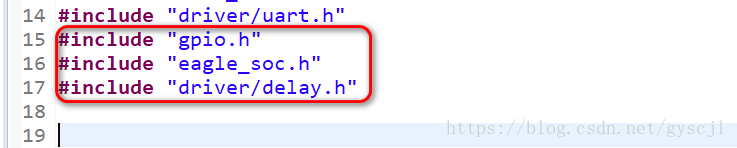

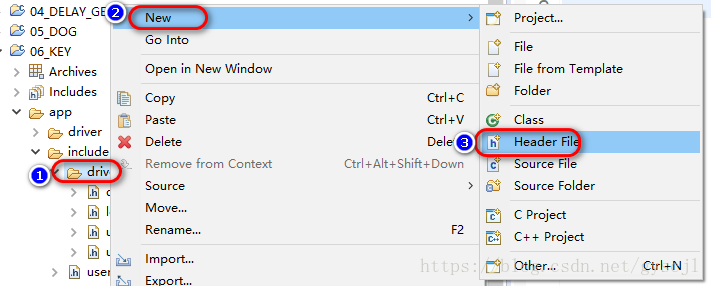

2 添加头文件


3 配置IO口模式

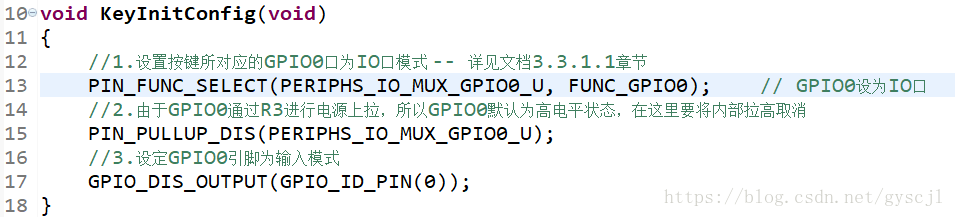

4 源代码

//key.c源代码
#include "driver/key.h"

void KeyInitConfig(void)
{
	//1.设置按键所对应的GPIO0口为IO口模式 -- 详见文档3.3.1.1章节
	PIN_FUNC_SELECT(PERIPHS_IO_MUX_GPIO0_U, FUNC_GPIO0);	// GPIO0设为IO口
	//2.由于GPIO0通过R3进行电源上拉，所以GPIO0默认为高电平状态，在这里要将内部拉高取消
	PIN_PULLUP_DIS(PERIPHS_IO_MUX_GPIO0_U);
	//3.设定GPIO0引脚为输入模式
	GPIO_DIS_OUTPUT(GPIO_ID_PIN(0));
}

//usrt_mian.c源代码
void ICACHE_FLASH_ATTR user_init(void)
{
	system_soft_wdt_feed();//喂软件看门狗，防止程序跑偏
	uart_init(9600, 9600);//设置串口波特率
	LedInitConfig();
	KeyInitConfig();
	os_printf("=============================================\r\n");
	os_printf("\t SDK version:\t%s", system_get_sdk_version());
	os_printf("\r\n嵌入式陈工个人编辑资料\r\n未经本人同意请勿私自传播\r\n");
	os_printf("\r\n按键控制测试代码\r\n");
	os_printf("\r\n带看门狗\r\n");
	os_printf("=============================================\r\n");


	while (1)
	{
		if ((GPIO_INPUT_GET(GPIO_ID_PIN(0))) == 0)//检测按键是否按下
			GPIO_OUTPUT_SET(GPIO_ID_PIN(4), 0);//点亮LED
		else
			GPIO_OUTPUT_SET(GPIO_ID_PIN(4), 1);//点亮LED
	}
}

源代码参考：https://github.com/ChenJiliang00/ESP8266
