本文介绍了无源晶振在PCB设计中的常见问题，包括晶振可以反接的特性以及封装错误导致的无法启动。当PCB上的晶振封装错误，如将GND和XIXO脚位混淆，可能需要旋转90度焊接来解决。此外，检查晶振的导通性和外接电容与负载电容的匹配也是确保其正常工作的关键步骤。正确的负载电容匹配公式对于无源晶振的起振至关重要。
1.线路是否正确，PCB封装是否正确
1)对于四脚无源晶振来说，是可以反接的，即旋转180度没有问题，
因为一对脚是GND，另一对脚是XI XO，对于晶振本身元件来说，XI XO没有区别是可以互换的
2)我调板子时候，发现硬件把PCB上的晶振封装画反了，反法不是180度的反，是把一对GND脚画成了XI XO，一对XI XO画成了GND，因此怎么也起不来，这种情况下旋转90度焊上去可以解决
2.检查晶振是否良品
测导通性，正常情况下，一对脚是GND应该是导通的，另一对脚是XI XO是不导通的
3.外接电容是否和负载电容相匹配
晶振不起振那一般指的都是无源晶振，有源晶振上电就振，一般不会有问题
这里主要考虑负载电容参数，负载电容参数也主要在无源晶振里面提

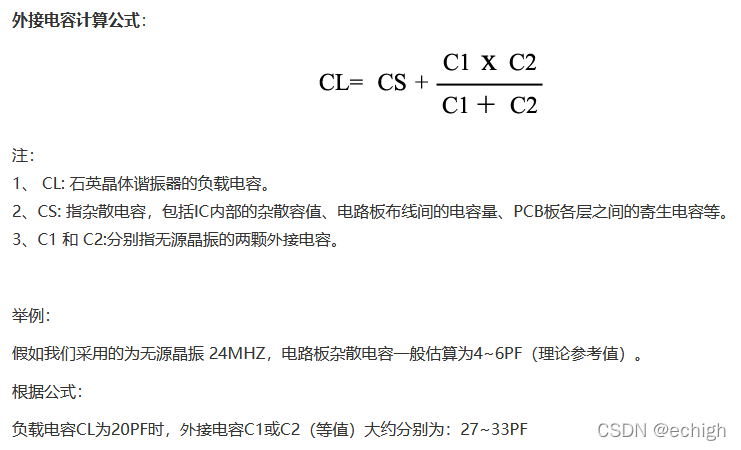

这里的匹配是考虑，外接电容需要和负载电容相匹配，有公式如下：
参考：
1.四脚无源晶振可以反接吗？如何判定无源晶振为良品？| 晶诺威
