rs232 串口

串口转换

232转485线使用2,3,5三根线；2，3一个发送（一棕一红），一个接收；5地线；

2,3不同厂家定义不同；现场接入准备两根线。

转换方式：3,7串联；2,8串联（未验证）。

连接方式

RS232串口线颜色排布顺序为1黑色、2棕色、3红色、4橙色、5黄色、6绿色、7蓝色、8紫色、9白色。根据不同需要，RS232串口线接法分为两种：直连与交叉。

RS232串口线直连接法是正常的连接：2接2，3接3（即一头的RX与另一头的RX相连，TX与另一头的TX相连）；RS232串口线交叉接法是交叉连接：2接3、3接2（即一头的RX和另一头的TX相连，TX与另一头的RX相连）。

针脚定义

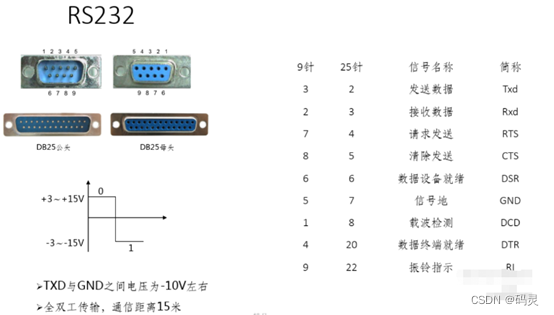

在串行通讯时，要求通讯双方都采用一个标准接口，使不同的设备可以方便地连接起来进行通讯。RS-232-C接口(又称EIARS-232-C)是目前最常用的一种串行通讯接口。计算机串口（RS232）共有9个针脚，都是按顺序排列,各个针脚的定义如下：

1、针脚1的定义 ：

载波检测(DCD) ，接收线信号检出(Received Line detection-RLSD)。

2、针脚2 的定义：

接受数据(RXD) ，为接收数据的引脚。

3、针脚3 的定义：

发出数据(TXD) ，为发送数据的引脚。

4、针脚4的定义：

数据终端准备好(DTR) ，数据终端就绪的首字母缩略词。

5、针脚5的定义：

信号地线(SG)

6、针脚6的定义 ：

数据准备好(DSR) ，当调制/解调器启动时，在经过自身检测后，用DSR来声明已经准备就绪。

7、针脚7的定义 ：

请求发送(RTS) ，取得发送信息。

8、针脚8的定义：

清除发送(CTS) ，清除数据。

8、针脚9的定义 ：

振铃指示(RI) ，发出提示
