本文介绍了一种基于西门子S7-1200 PLC和Sinamics G120C变频器的交流调速系统设计方案。该系统旨在实现对三项交流电动机速度的精确控制，满足现代工业自动化对调速系统的高效性、可靠性和灵活性要求。通过对S7-1200 PLC和G120C变频器的集成应用，设计了一套完整的交流调速控制方案，包括系统的硬件配置、软件编程、系统调试及性能测试。实验结果表明，该系统具有良好的控制性能和稳定性，能够满足不同工业应用场景下的调速需求。

关键词：S7-1200 PLC；G120C变频器；交流调速系统；工业自动化

1. 引言

随着工业自动化技术的快速发展，对电机控制系统的要求也越来越高。传统的调速方式已经不能满足现代工业生产的需要，因此，采用PLC和变频器进行电机调速控制成为了一种趋势。西门子S7-1200 PLC因其高性能、高可靠性和易于编程等优点，广泛应用于各类自动化控制系统中。Sinamics G120C变频器作为一款功能强大的通用变频器，能够提供灵活的控制方式和优异的控制性能，非常适合与PLC配合使用，共同构建高效的交流调速系统。

2. 系统设计

2.1 系统硬件组成

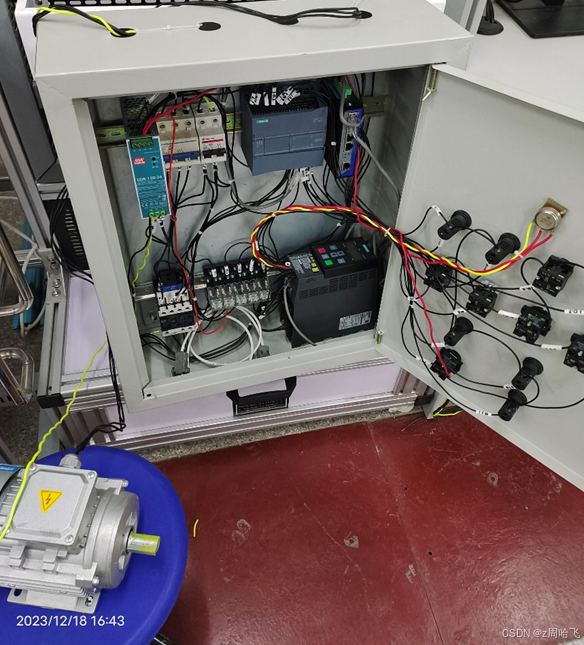

本系统的核心硬件包括S7-1200 PLC、Sinamics G120C变频器和交流电机等。PLC负责接收传感器信号、执行用户程序、输出控制命令；G120C变频器根据PLC的控制字，通过调整输出电压和频率来控制交流电机的速度；三项交流电机作为执行机构，实现物理运动。通过其内置的Profinet接口，S7-1200 PLC 可以方便地与 G120C 变频器进行通讯，实现精确的速度和位置控制。
