Eplan 标准部件库(一)

一. 为什么要建立标准的部件库呢？

1. 提高质量。希望我们的数据更标准，更规范。
2. 数据完整。建立数据的完整度，让我们的数据可以支撑设计，生产，运维等各个方面的流程。

PLAN Data Portal是EPLAN软件的一个在线部件库平台，用于获取和管理电气和机械组件的数据。它提供了一个集中的地方，让用户可以方便地访问和下载所需的部件数据。

PLAN Data Portal部件库的内容一般划分为7个等级：

分级	名称	主要用途	包含数据信息
1级	商业数据	商业采购、物流	产品类别、制造商信息、模型/采购编号、描述、供货长度、产品认证、条形码编号等
2级	设备功能数据	设备功能参数	功能定义、原理图连接信息、技术参数、设备附件
3级	原理图设计模型	电气原理设计	原理图设计平面模型
4级	平面布局模型	平面布局设计	平面布局模型、设备的尺寸信息
5级	3D布线数据	建立3D模型连接数据	设备的接线信息
6级	3D数控加工数据	建立3D模型数控加工数据	设备的数控加工信息
7级	3D设计模型	3D数字设计	设备的3D模型及装配逻辑
其它	辅助数据	产品的辅助说明信息	产品的说明书、图片、3D原始模型及其它辅助资料

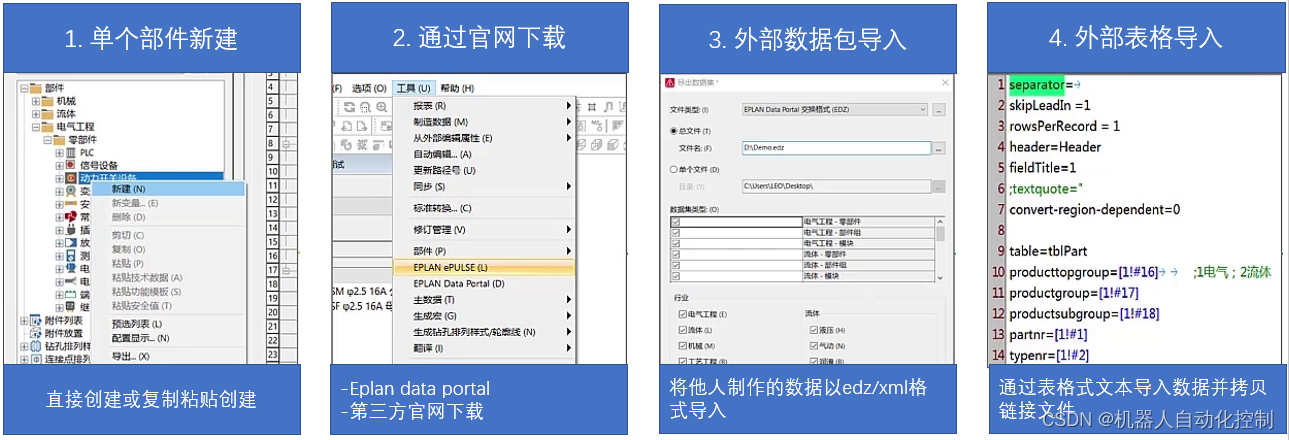

二. 部件创建的几种方式

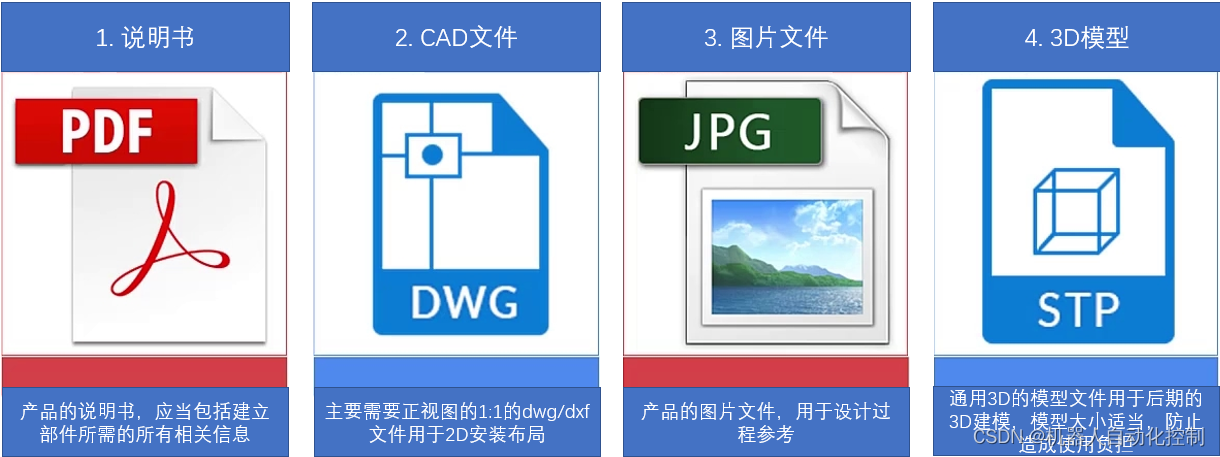

 三. 部件创建的准备材料

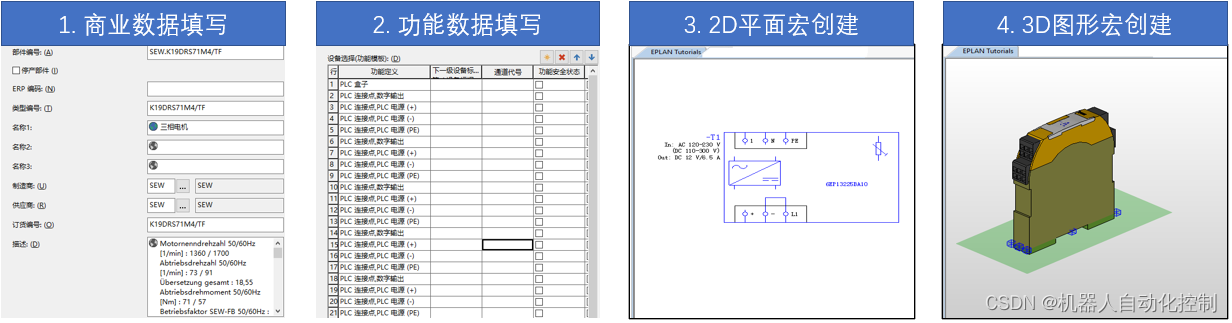

四. 部件创建的步骤
