solidworks实体转化及在装配图中的应用

实体转化（Convert Entities）在solidworks的绘图中可以将实体轮廓辅助线等转化为实体轮廓或者实体线。这个功能可以有效避免我们重复绘制轮廓线，无论是在零件绘制还是装配图绘制中都是非常有作用的。

关于零件图中的实体转化详细步骤可以参考我前面的博文《solidworks实体转化的前提条件》，本文主要讲解实体转化在装配图中的应用。

一、新建配件图

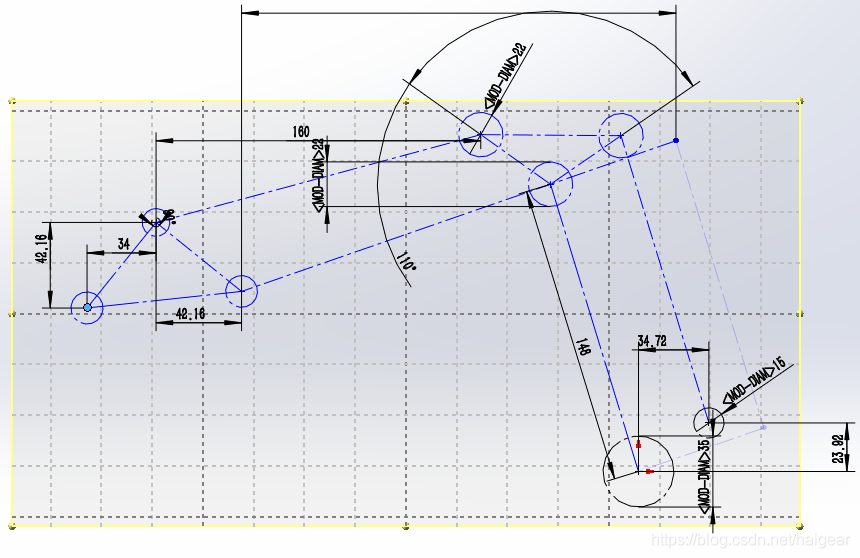

首先我们根据启动界面的提示选择新建装配图（Assembly）,激活layout，绘制装配草图。例如下图机械臂的草图：

二、插入新建的零件图
在layout非激活状态下，点击插入new part，这个指令在顶部菜单insert中

二、实体转化

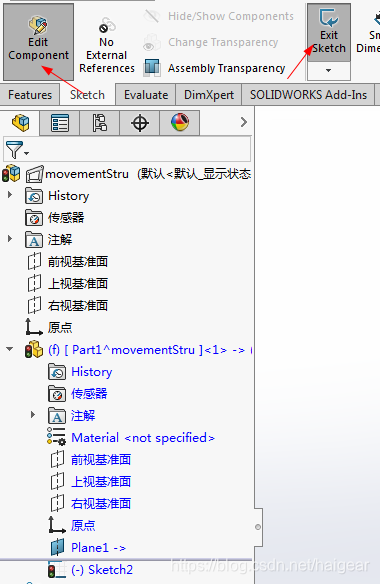

1、激活组建编辑Edit Componet

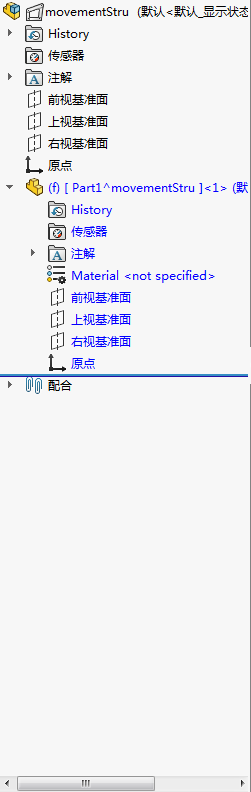

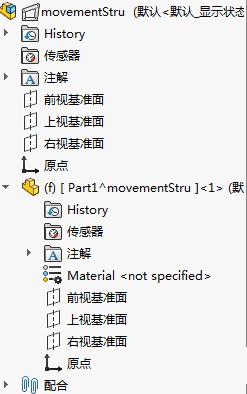

进入组建编辑状态后，新插入的零配件部分呈蓝色显示，如下图：

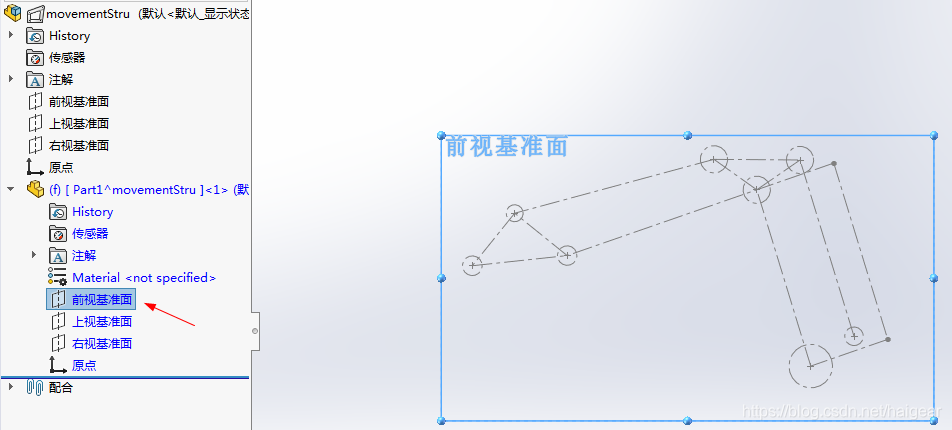

2、选择一个要接受实体转化的面（这里选择前视图基准面作为接受实体转化的面）

3、激活草图编辑sketch

4、点击需要转化的实体

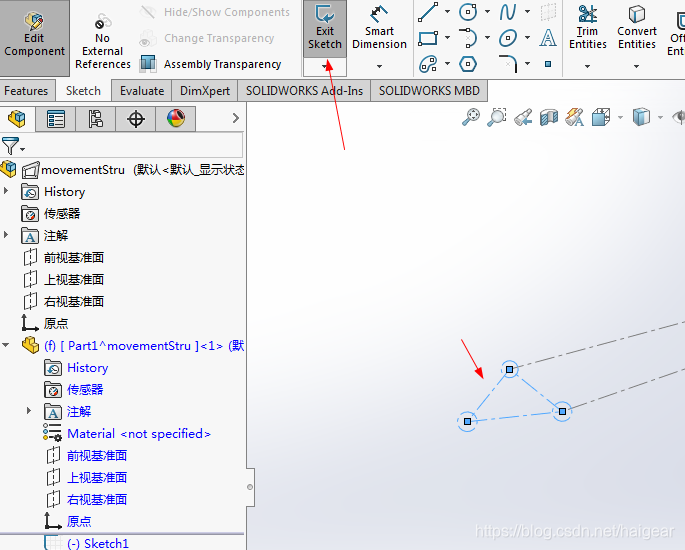

在Sketch状态下，点选需要转化为实体的结构线

5、点击实体转化命令

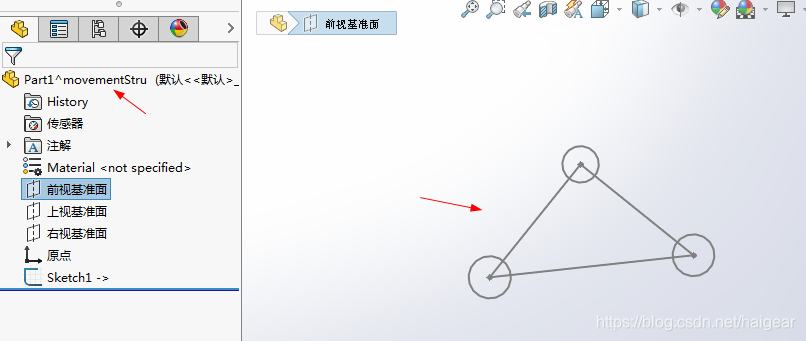

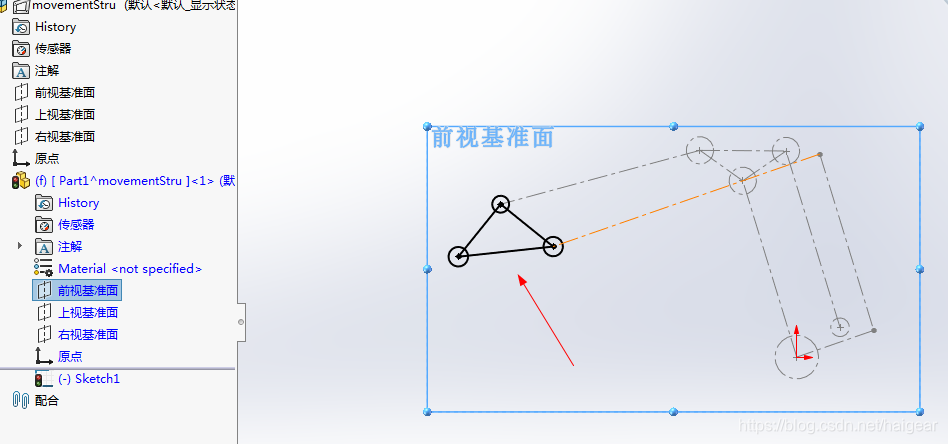

上图黑色的实线就是转化完成的实体。

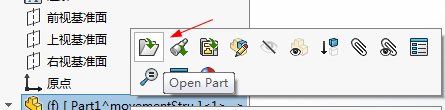

6、在零配件文件中打开并编辑
实体转化完成后，我们就可以在零配件文件中单独编辑了。

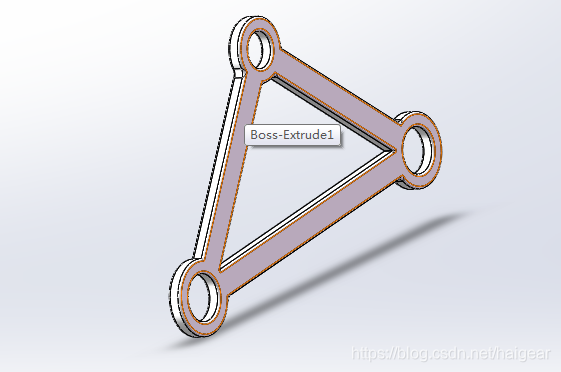

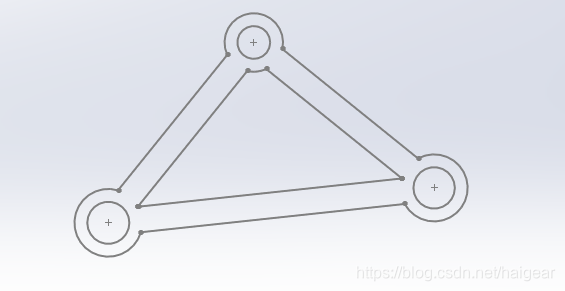

我们简单的处理一下，通过这个结构轮廓制作一个零配件：

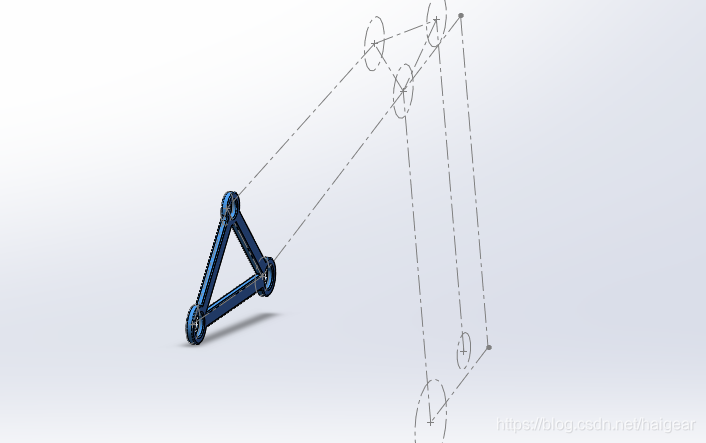

我们回到装配草图中看看：

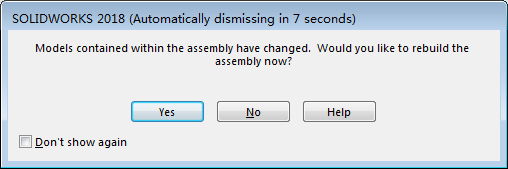

首先，系统检测到，我们的零配件文件发生了变化，会询问是否需要重构当前的装配文件，点击Yes，那么我们会看到我们的装配文件图形自动更新
