在solidworks中使用全局变量及方程式来进行标注

solidworks绘制完草图避免不了局部的修改，但如果我们每个标注都是由手动标注的，标注量大了，修改起来就会显得很麻烦。有什么方法可以避免在修改的时候一个个的去修改呢？那就是使用方程式及全局变量来实现标注。

一、设置使公式在菜单中显示

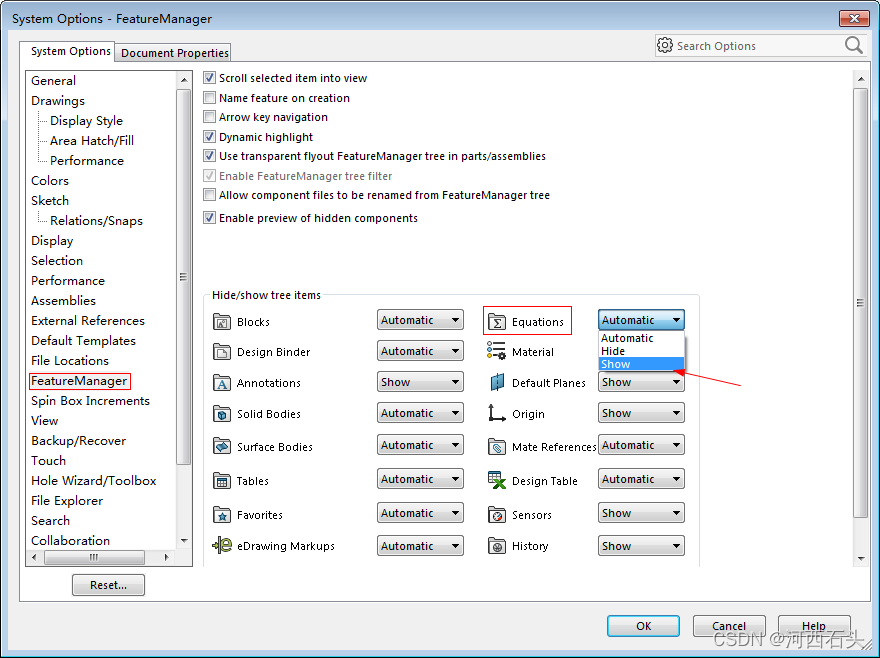

如果你在你的菜单中找不到方程式菜单，恐怕是你的系统设置出了点点问题，不过不要紧，设置一下即可。进入系统选项，找到功能管理（FeatureManager）

二、增加变量

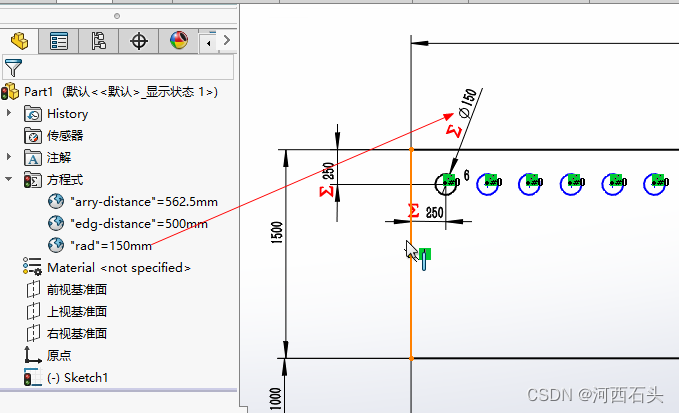

上一步的设置完成后，我们就可在工具菜单中找到方程式菜单了，点击弹出下面的界面，并且设置变量，如下图，我们设置了三个变量。

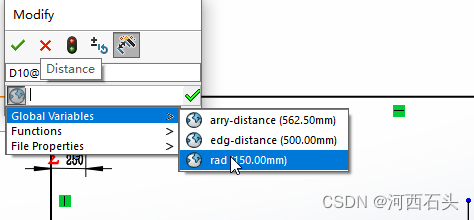

修改第一个元的半径为rad变量，则其标注前面就会多出一个Σ的符号来，表示这是通过方程式赋予的量，而且会随着尺寸标注D7的改变而自动变化。

阵列中的元素用方程式标注

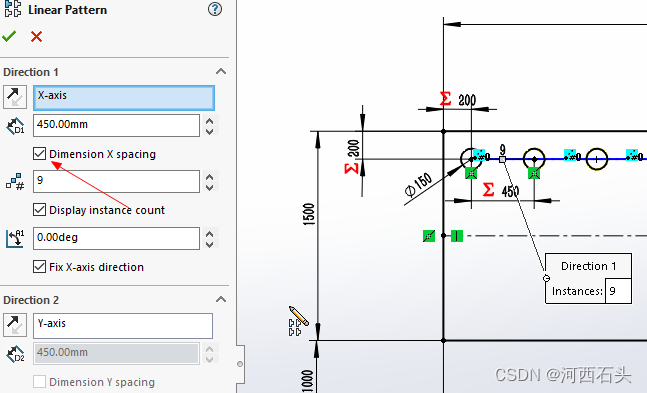

当阵列完成后，我们如果没有完成标注，那么我们可以通过修改阵列关系中的标注选项，如下图：

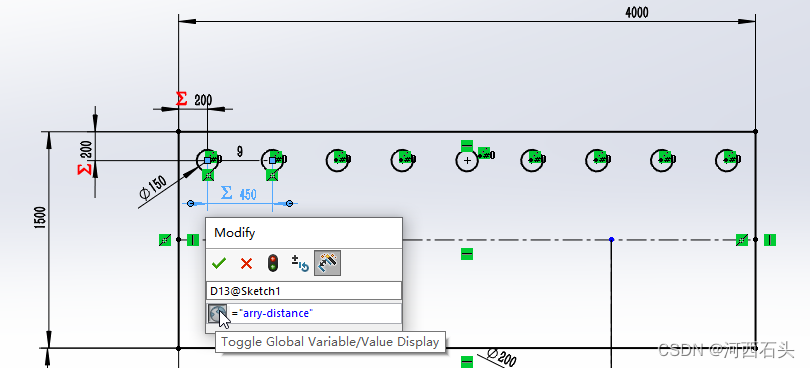

这是，我们就可以点击阵列元素的间距尺寸标注，进行进一步修改，如下图：

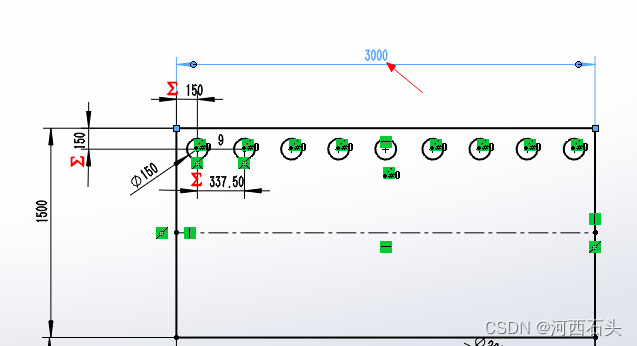

我们将上面的长度尺寸修改为3000时，阵列元素之间的间距及边距都自动修改了。

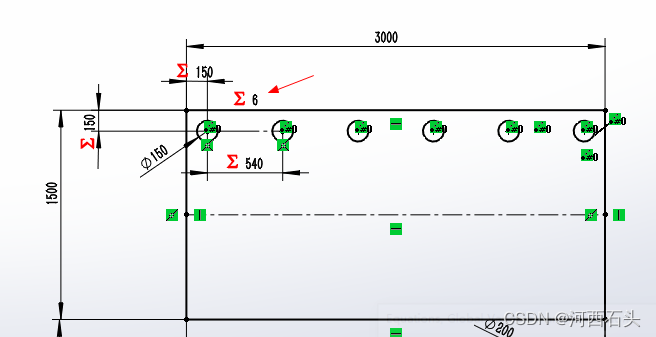

如果，我们要改变阵列的个数，也会自动匹配长度。当然，我们也要将阵列的数量通过方程式来表示。
