SolidWorks中的基准平面与草图

我们知道，在SolidWorks中没有平面就没有草图，也就是说，平面是草图得以依附的根基。所以，理解好平面和创建平面是我们绘制草图的基础。本篇博客，我们来看看基准平面的创建和典型应用。

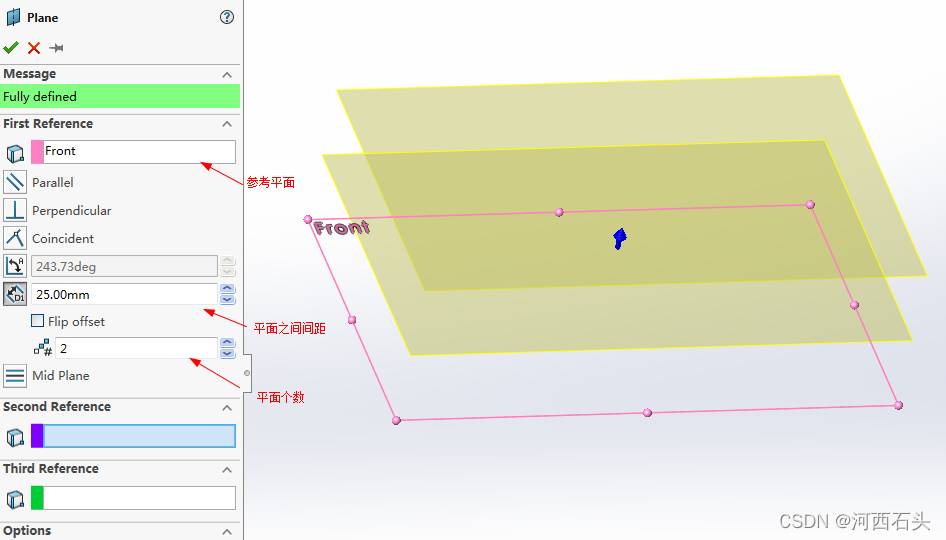

一、普通的基准平面

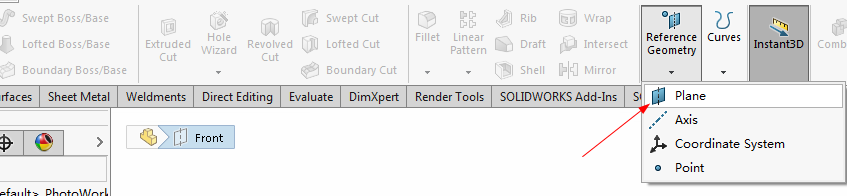

普通基准平面一般平行于SolidWorks给出的三种典型的平面，如前视基准面、右视基准面、顶视基准面。一般要创建一个参考平面可以通过特征（Features）、表面(Surfaces)、焊接件（weldments）三个工具面板中找到，如下图：

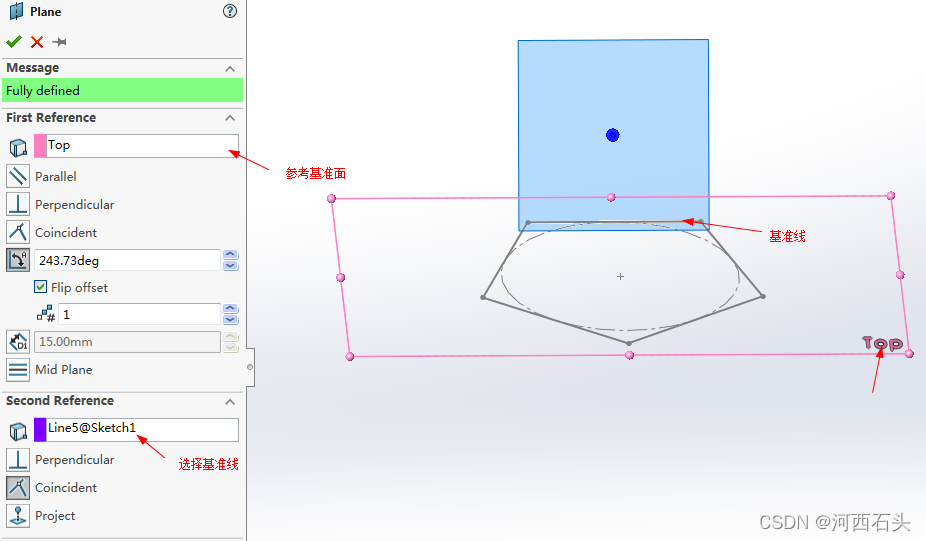

二、带指定角度的基准面（空间曲线一般都需要有带角度的基准面的配合）

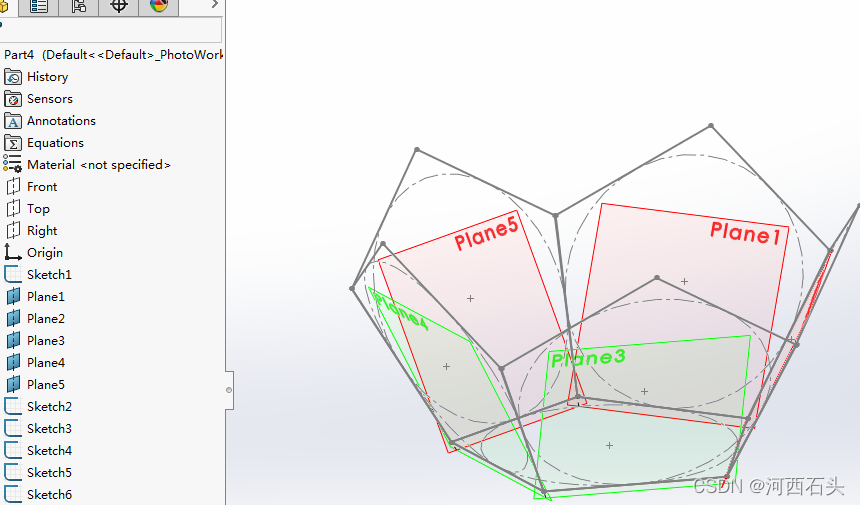

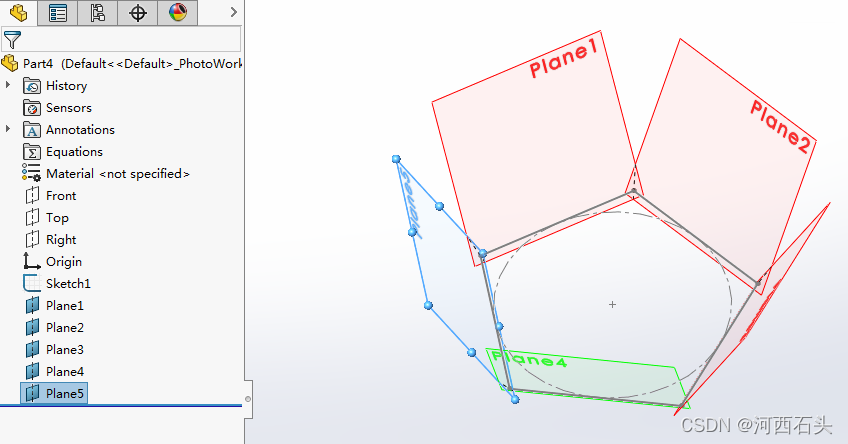

我们建立好后就可以绘制空间的草图，如：


三、通过特定的线建立基准面（如实体上的边线）

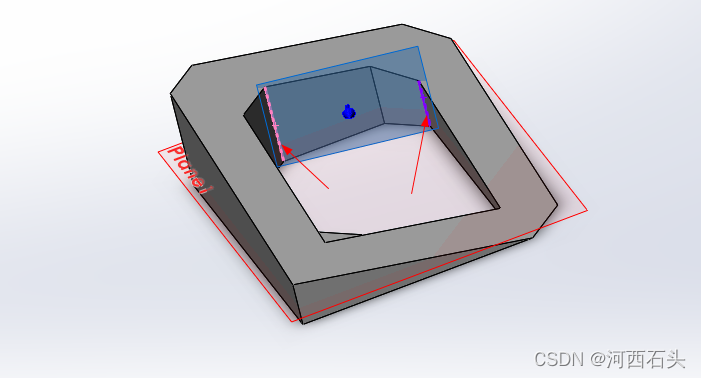

1、实体边线

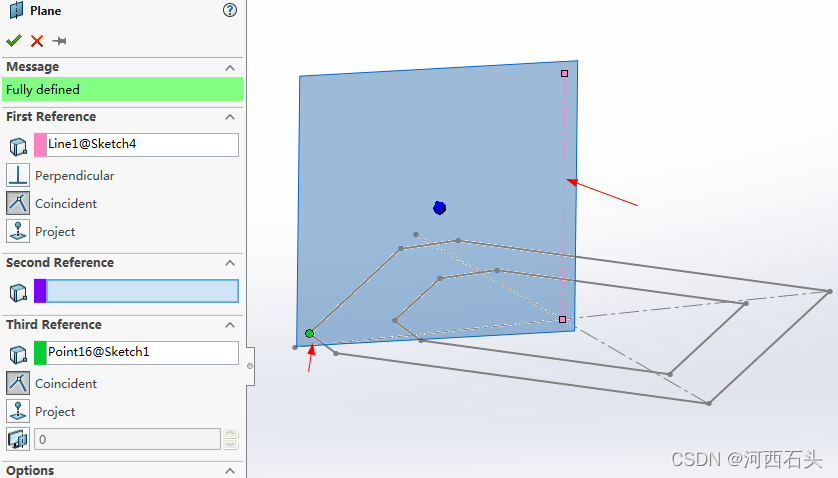

2、通过点和线来建立基准面

总结：基准面的建立是实现各种草图的基础，所以掌握好基准面的使用也是绘图的基本功。
