proteus光敏电阻电路的arduino仿真

虽然Fritzing0.9.10有了仿真的功能，但都是测试板，能够仿真的很有限，所以还是要借助proteus来仿真。这里，我们来实先一个简单的光明电阻的仿真电路。本篇博文，重点演示proteus仿真arduino光敏电阻，arduino采集模拟量必须注意采用分压电路与模拟传感器构成分压电路，及分压电路与模拟信号的采集注意点。

一、电路绘制

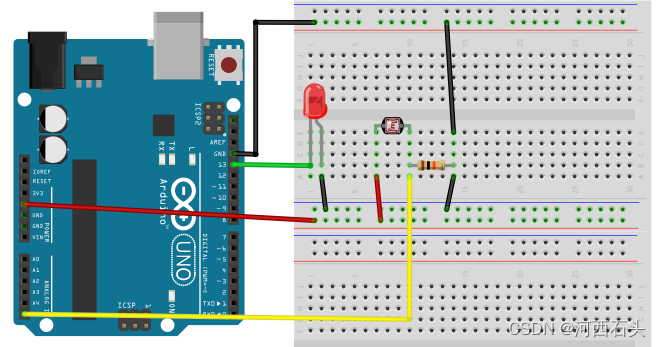

1、实物图

为了使大家能够在面包板上实现，我用Fritzing绘制了这个电路，我们可以对照以前我们绘制的可变电阻的型号输入（模拟信号输入）电路，他们完全是同样的原理,感兴趣的可以参看我前面的博文《解读arduino读取模拟信号实例》。

这里我们注意，我们采用的模拟端口来获取信号，根据信号的强弱来控制信号灯的开关。那我们这里就必须采用一个分压电路，让光敏电阻和电阻来分压，当光敏电阻值因光照增加而减小时，分压越小，即信号接入点的电压就越高，高到我们设定的值，则13号脚的信号灯就会点亮。

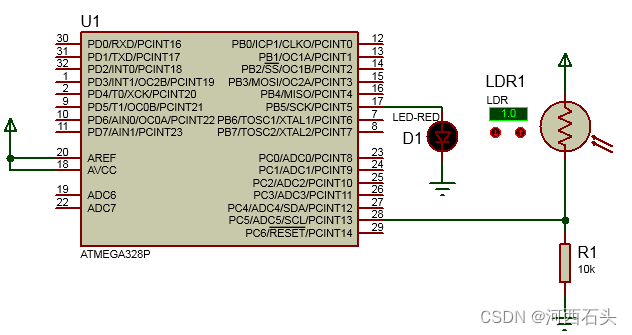

2、仿真图

从原来图来看，与实物图一样，在13号脚上接上了一个信号灯，模拟信号从光敏电阻和10K电阻所组成的分压电路引出。我们采用的是328P的芯片。

这里我们只是简单的为芯片提供了电源，其余的引脚没有做处理，这个在proteus中不影响仿真的效果。但实际电路是需要提供最起码完整的最小系统的。

二、代码与运行

1、代码

以下代码，我们只是简单将13号引脚的输入输出模式设置为输出output，用val接受A5脚读到的电压值，判断如果电压值大于200则信号灯亮起。

// the setup function runs once when you press reset or power the board
void setup() {

	pinMode(13,OUTPUT);
}

// the loop function runs over and over again until power down or reset
void loop() {
  int val=analogRead(A5);

 if(val>200)
 digitalWrite(13,1);
 else
  digitalWrite(13,0);
}

注意，这里的电压值200不等同与我们用电表测量的电压值。

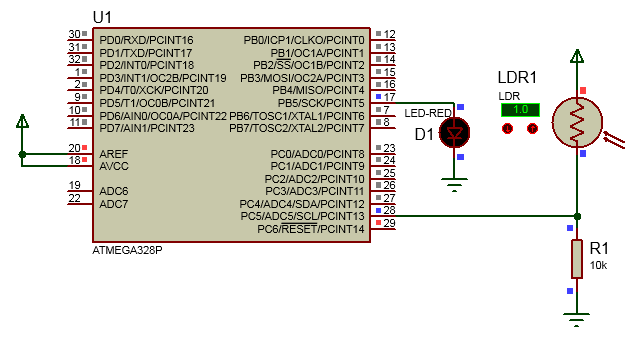

2、运行效果

运行效果如下：

三、总结

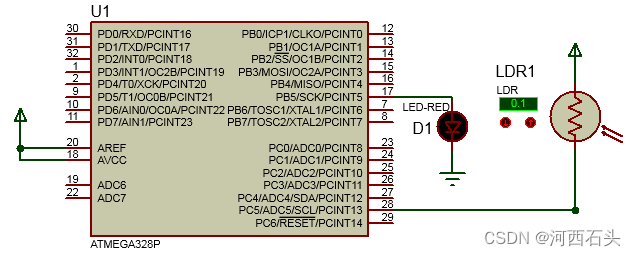

模拟量的采集在自动化控制中是比较常见的，需要注意的是我们不能直接将传感器，尤其是模拟传感器信号接在模拟信号采集脚上，这样有可能灌入电流太大造成管脚损坏，如下图：

而且，如上图这么接，我们很难得到一个确定的信号量，这是需要注意的！
本篇博文，重点演示proteus仿真arduino光敏电阻，arduino采集模拟量必须注意采用分压电路与模拟传感器构成分压电路，及分压电路与模拟信号的采集注意点。
