解读arduino读取模拟信号实例

相信无论是51板还是stm32板，甚至是arm板，最简单的莫过于数字信号的输出或输入，所以Arduino的数字信号口的操作这里我们不打算重复，我们要讲讲Arduino模拟信号口的操作。

文章出处： https://haigear.blog.csdn.net/article/details/84795847

一、基础知识

这里我们首先讲模拟信号的输入（即读取），首先我们要普及一下基础知识，什么是模拟信号，什么是数字信号，模拟信号与数字信号有什么差别？
当然，我不想教科书式的来阐述，我就分别用一句话来说明：
数字信号只有高电平和低电平（可以理解为要么就低电压要么就高电压，就两种电压来表示0和1，没有中间电压）；
模拟信号曾在连续的电压，它的变化是连续的，不会总从一个高电压跳崖式的陡降到低电压，当然也不会陡然爬升；
他们的区别很明显：数字信号只有两个种电压，且仅仅在这两种电压间变化；模拟信号是真实的自然电压信号，其信号为连续的电压变化；

好了，明白这些了，我们就可以来一起看看我们的Arduino板的模拟信号的读取了。
我们以Arduino的UNO板为例来说明，如下图：

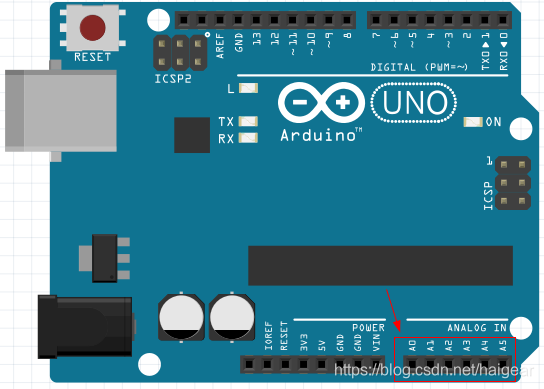

红色线框所指的ANALOG IN的A0到A5共六个口都为模拟信号输入口。我们要读取的模拟信号一定是来自于这六个口。

二、arduino端代码实现

在程序中，我们用analogRead函数来读取，这个在程序中非常简单，我们来看看一个典型的读取模拟信号口的程序：

/*
 Name:		Sketch1.ino
 Created:	12/1/2018 9:42:13 AM
 Author:	Administrator
*/

// the setup function runs once when you press reset or power the board
void setup() {
	Serial.begin(9600);
}

// the loop function runs over and over again until power down or reset
void loop() {
  int val=analogRead(A0);
  Serial.write(val);
}

这段代码用了analogRead读取A0口的信号值，然后通过串口输出，如果我们的硬件部分连接好了，在串口监视器中就能够看到读取到的模拟信号的数值了。很简单，仅仅从程序代码的角度来说，和数字口比较可以说更为简单。毕竟数字口我们还需要用pinMode设置数字口的模式然后再读取。

三、硬件准备和认知

我们很多的传感器都是接在模拟口的，因为传感器得到的信号来自大自然，如果传感器上没有进行模数转换（所谓模数转换那就是将模拟信号转换为数字信号），我们就必须接到模拟信号口上作为输入。
比如，我们在网络上常常会买到很多的arduino实验配件，很多都是不带模数转换的原始器件（当然也有部分是带有模数转换的，那个就要贵多了），比如变阻器（又称电位器）、光敏电阻、摇杆（游戏杆）等等。那么要读取他们的值该如何接线呢？
是不是也像数字信号的接口一样，一个接GND一个接信号口，或者一个接VCC一个接信号口呢？甚至，我们还可以凭想象，模拟口接收到变化的电压直接给UNO板来进行模数转换即可，非也！非也！

1、硬件连接图

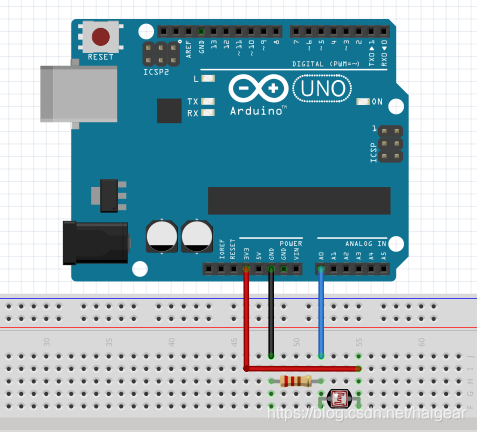

但凡模拟信号输入的器件和模块，一个信号都需要三根线，有可能发生电压变化的那根线接在模拟信号输入口，其余两根接在GND和VCC。这里列出几种器件的接法：

有关光敏电阻的电路仿真可以参考我后续的博文： proteus光敏电阻电路的arduino仿真

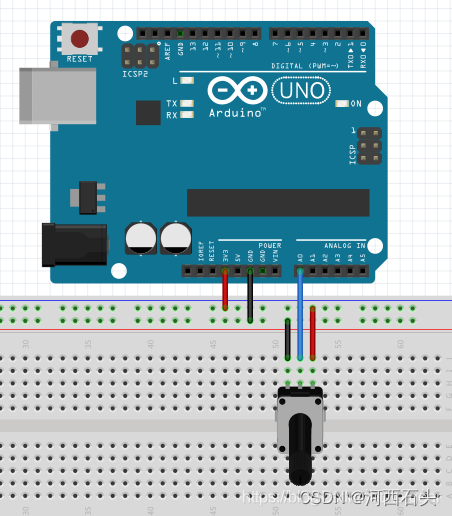

如果我们通过一个可变电阻来模拟，接下如下：

上面就是光敏电阻和电位器的接线，很显然，他们都是三根接线。不仅要知道需要接三根线，还要搞懂为什么接三根，原理的消息分析可以参考后面的博文： proteus光敏电阻电路的arduino仿真

下面，我们来结合光敏电阻的信号读取，在Processing中绘制一个刻度图，看看效果：

2、Processing的代码如下

  Serial sp;
   int val;
   void setup()
   {

     size(600,400);
     background(255);
     sp=new Serial(this,"COM3",9600);

   }

   void draw()
   {
      while(sp.available()>0)
      {
        val=sp.read();
        println(val);

        background(255);
        fill(0,180,0);
        //translate(0,400);
        rect(40,380-val*2,530,val*2);
        line(38,20,38,380);
        for(int i=2;i<20;i++)
        {
          line(38,i*20,48,i*20);
          fill(0, 102, 153);
          text(20-i, 50, i*20);
        }
      }

   }

3、最终效果

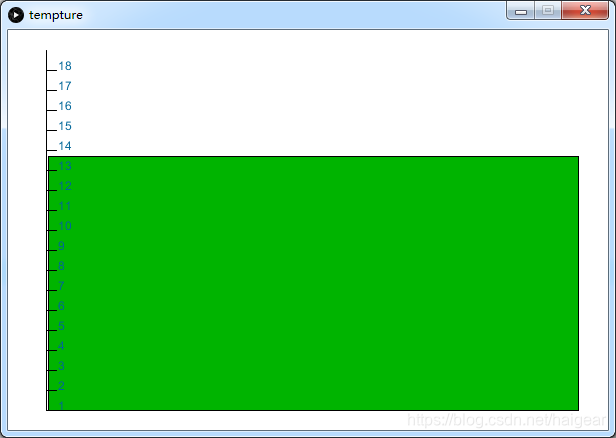

随着我们的光照的变化，绿色矩形的高度就会发生变化，运行效果如下：

当然，这里的Processing的程序也可以用于电位器的实验和摇杆左边变化的图形显示。
