首先，回顾一下，上一篇文章的内容，我们首先介绍了content概念，知道了我们最终要的结果是显示在屏幕上的像素，了解了浏览器渲染的目标【html/css/js 转换到 正确的opengl调用来调整像素的样式】，了解了Style，了解了Layout，了解了Panit，现在所有的绘制操作已经记录在显示项列表（display items）中了，那么现在就可以开始本篇文章的阅读。
读前提要
因为浏览器渲染机制的两篇文章是基于前面资料中的ppt为出发点研究，所以文章的顺序没有按照完整的渲染顺序编写，读起来体验应该比较一般，文章中也可能存在或多或少的问题，但是我会在后续进行修正，并梳理出一篇清晰易懂的文章。
raster光栅化
显示项列表中的绘制操作由一个称为光栅化的进程执行。光栅化可以将显示项列表转换成颜色值的位图。生成的位图中每个单元都保存着这个位图的颜色值与透明度的编码（如下图FFFFFFF，其实就是RGBA的16进制表示）。

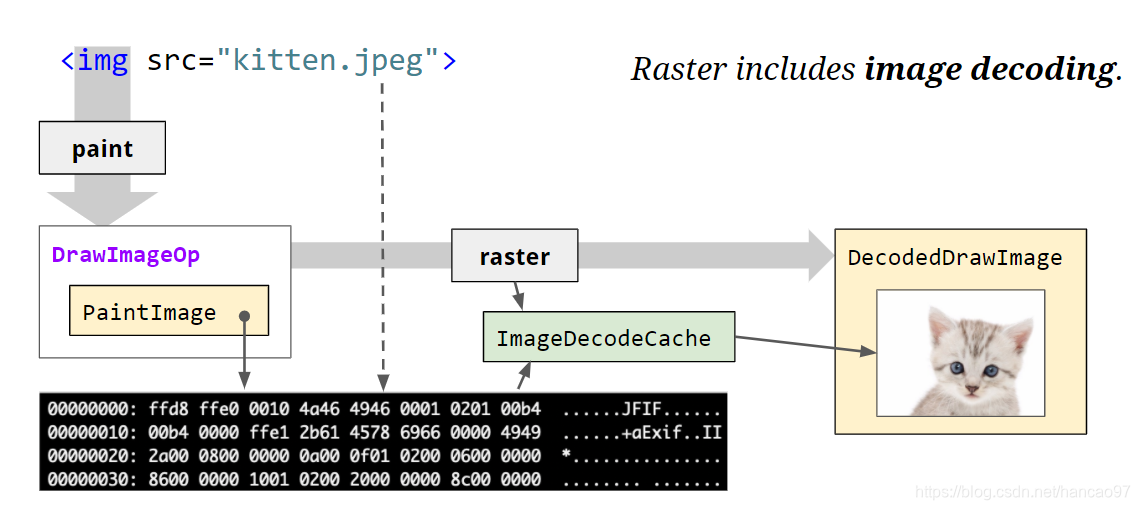

光栅化这个过程还会去解码嵌入在页面中的图像资源，绘制操作会引用压缩的数据（比如JPEG，PNG等等），而光栅化会调用适当的解码器对其进行适当的解压。
- 过去的GPU只是作为一个内存，这些内存被OpenGL纹理对象引用，我们会将栅格化的位图放到主内存里，然后上传到GPU，用来分担内存压力。

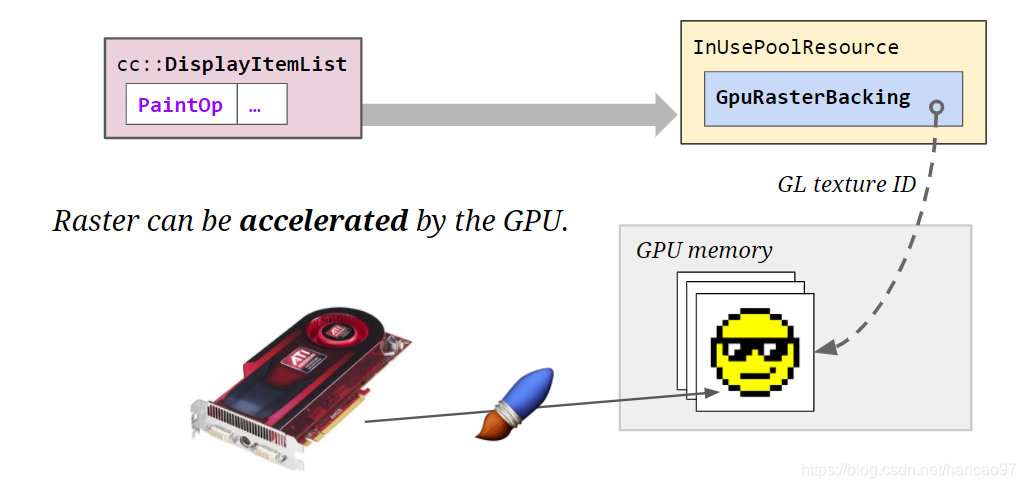

- 现在的GPU也可以执行生成位图的命令（“加速光栅化”），这属于硬件加速，但是无论是硬件光栅化还是软件光栅化，本质都是生成了某种内存中像素的位图。
现在仅仅是位图存储在了内存中，像素还没有显示在屏幕上。GPU光栅化并不是直接调用的GPU，而是通过Skia图形库（谷歌维护的2D图形库，在Android，Flutter，Chromium都有使用）。
Skia提供了某种抽象层，可以理解更加复杂的东西，比如贝塞尔曲线。Skia是开源的，装载在Chrome二进制文件中，而不是存在于一个单独的代码库中。当需要光栅化的显示项（display item）时，会先去调用SkCanvas上面的方法，他是Skia的调用入口，SkCanvas提供了Skia内部更多的抽象，在硬件加速的时候，它会构建另一个绘图操作缓冲区，然后对其进行刷新，在栅格化任务结束时，通过flush操作，我们获得了真正的GL指令，GL指令运行在GPU进程中。
Skia和GL指令可以运行在不同的进程中，也可以运行在同一个进程，于是产生了两种调用方式。
- In Process Raster
- Out of Process Raster

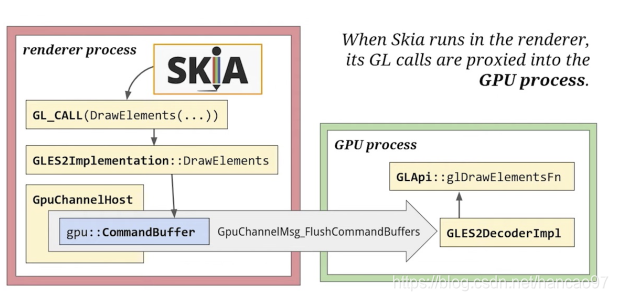

1.In Process Raster
老版本采用了这种方式，Skia是在渲染进程中执行的，他会生产GL调用指令，GPU有单独的GPU process，这种模式下Skia没办法直接进行渲染系统的调用。在初始化Skia的时候，会给它一个函数指针表（这个指针指向了GL API，但不是真正的OpenGL API,而是Chromium提供的代理）。下面的GpuChannelMsg_FlushCommandBuffers是一个命令缓冲区，会将函数指针表转换成真正的OpenGl API。
单独的GPU进程有利于隔离GL操作，提升稳定性和安全性，这种模式也成为沙箱机制（就是把不安全操作放在单独的进程去执行）。
（图中 GLES2后端映射到桌面的OpenGL 2.1）

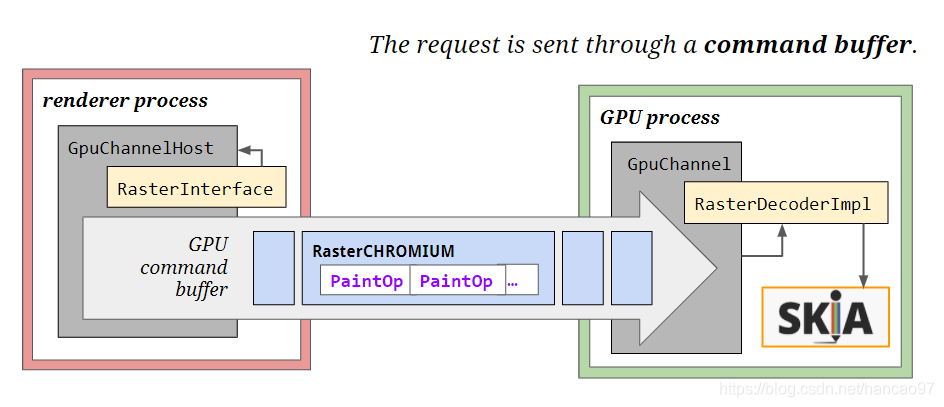

2.Out of Process Raster
新版本把绘制的操作都放在了GPU进程里面，在GPU进程中去运行Skia，可以提升性能。
光栅化的绘制操作包装在GPU的命令缓冲区在发送到IPC通道（进程间通信方式）。

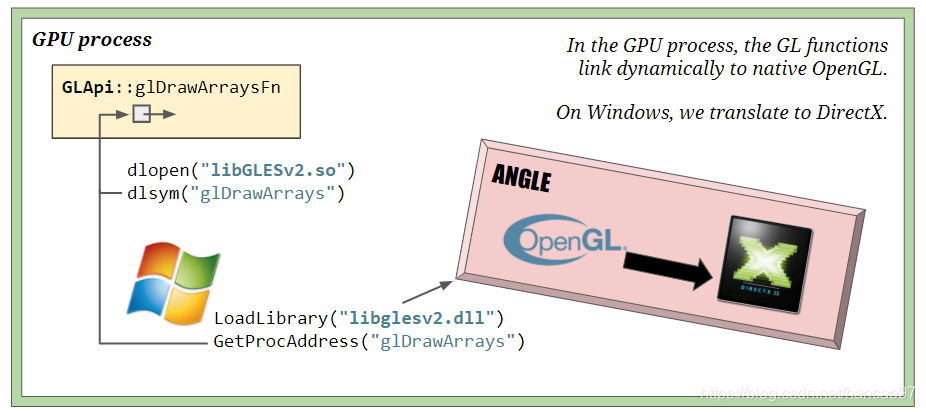

接下来就是去执行GL指令，GL指令一般是由底层的so库提供的，在Windows平台还会被转换成DirectX（微软的图形API，用于图形加速）
问题
现在我们从content 一点一点的讲到了如何转换到内存里面的像素，但是页面的呈现并不是一个静态的过程（页面滚动，js脚本执行，动画等等。。。），在发生变化的时候去重新运行整个管道代价是十分昂贵的。
那么我们如何去提高性能呢？？？
Compositing Update
在Layout操作完成之后，按理是去进行Paint，但是我们直接Paint代价是十分昂贵的，于是引入了一个图层合成加速的概念。
那么什么是图层合成加速？
图层合成加速是把整个页面按照一定规则划分成多个图层，在渲染的时候，只要操作必要的图层，其他的图层只要参与合成就好了，以这种方式提高了渲染的效率，完成这个工作的线程叫做：Compositor Thread（合成器线程），合成器线程还具备处理事件输入的能力，比如滚动事件，但是如果在js中进行了事件的注册和监听，它会把输入事件转发给主线程。

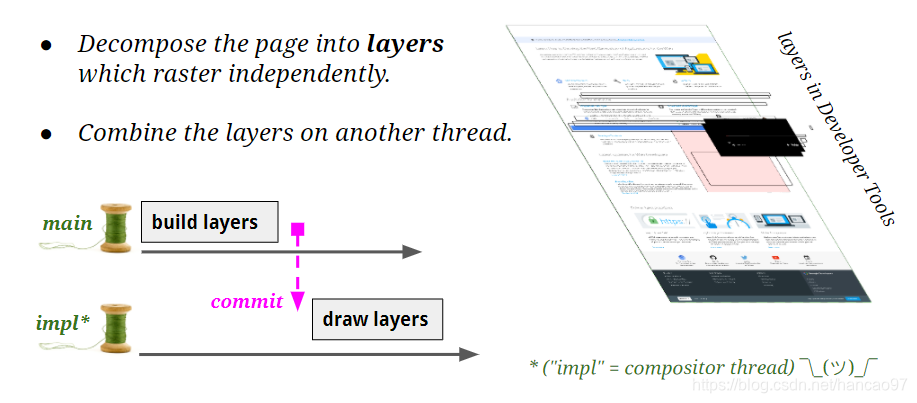

主线程把页面拆分成多个可以独立光栅化的层，并在另一个线程（合成器线程）中将这些层合并。

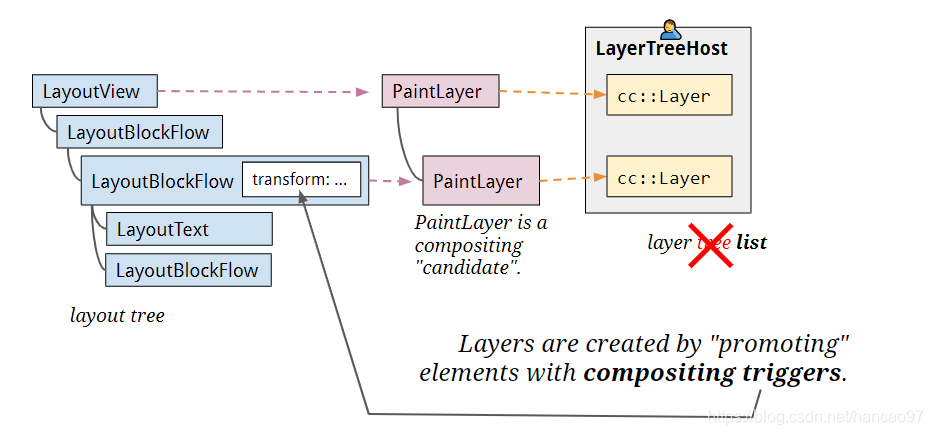

这使得某些RenderLayer拥有自己独立的缓存，它们被称作合成图层（Compositing Layer），内核会为这些RenderLayer创建对应的GraphicsLayer。
- 拥有自己的GraphicsLayer的RenderLayer在绘制的时候会绘制在自己的缓存里面
- 没有自己的GraphicsLayer的RenderLayer会向上查找父节点的GraphicsLayer，直到RootRenderLayer(他总是有自己的GraphicsLayer)为止，然后绘制在有GraphicsLayer的父节点的缓存里面。
这样就形成了与RenderLayer Tree对应的GraphicsLayer Tree。当Layer的内容发生变化时，只需要更新对应的GraphicsLayer即可，而单一缓存架构下，就会更新整个图层，会比较耗时。这样就提高了渲染的效率。但是过多的GraphicsLayer也会带来内存的消耗，虽然减少了不必要的绘制，但也可能因为内存问题导致整体的渲染性能下降。因而图层合成加速追求的是一个动态的平衡。
图层化的决策目前是由Blink来负责，根据DOM树生成一个图层树，并以DisplayList记录每个图层的内容。

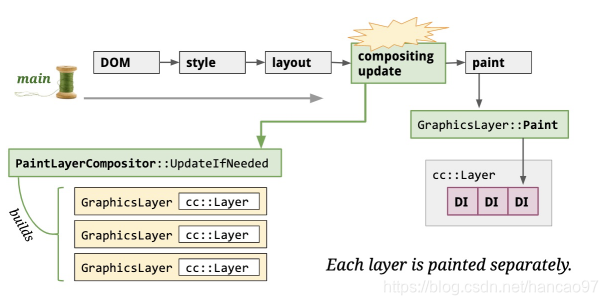

了解了图层合成加速的概念以后，我们再来看看发生在Layout操作之后的Compositing update（合成更新），合成更新就是为特定的RenderLayer创建GraphicsLayer的过程，如下所示：
Prepaint
属性树：在描述属性的层次结构这一块，之前的方式是使用图层树的方式，如果父图层具有矩阵变换（平移、缩放或者透视）、裁剪或者特效（滤镜等），需要递归的应用到子节点，时间复杂度是O(图层数)，这在极端情况下会有性能问题。
于是，为了提高性能，引入了属性树的概念，合成器提供了变换树，裁剪树，特效树等。每个图层都有若干节点id，分别对应不同属性树的矩阵变换节点、裁剪节点和特效节点。这样的时间复杂度就是O(要变化的节点)，如下所示：

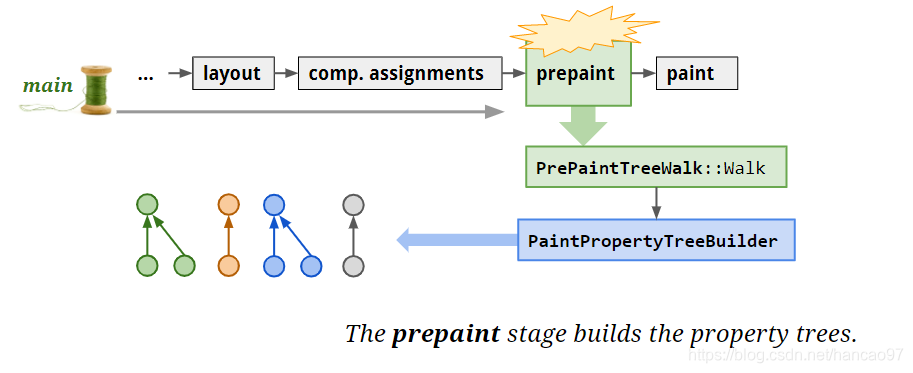

prepaint的过程其实就是构建属性树的过程。
commit
前面提到了我们在paint这个阶段前，多了两件事情要做，先把页面拆成了很多图层，还构建了属性树。paint阶段做了什么？paint阶段把绘制的操作放在了display item里面。

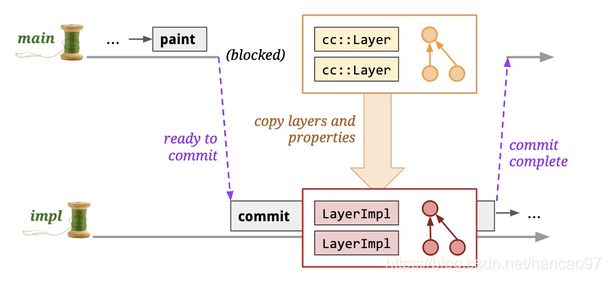

下面就来到了commit阶段，这个阶段会更新图层和属性树的副本到合成器线程。
Tiling
合成器线程接收到数据之后，不会立即开始合成，而是把图层进行分块，这里涉及到了一个叫做“分块渲染”的技术，分块渲染会将网页的缓存分成一块一块的，比如256*256的块，之后进行分块渲染。
为什么要分块渲染？
- .GPU合成通常是使用OpenGL ES贴图实现的，这时候的缓存实际就是纹理（GL Texture），很多GPU对纹理的大小是有限制的，比如长宽必须是2的幂次方，最大不能超过2048或者4096等。无法支持任意大小的缓存。
- 分块缓存，方便浏览器使用统一的缓冲池来管理缓存。缓冲池的小块缓存由所有WebView共用，打开网页的时候向缓冲池申请小块缓存，关闭网页是这些缓存被回收。
tiling图块也是栅格化的基本单位，栅格化会根据图块与可见视口的距离安排优先顺序进行栅格化。离得近的会被优先栅格化，离得远的会降级栅格化的优先级。这些图块拼接在一起，就形成了一个图层，如下所示：
Activate
在Commit之后，Draw之前有一个Activate操作。Raster和Draw都发生在合成器线程里的Layer Tree上，但是我们知道Raster操作是异步的，有可能需要执行Draw操作的时候，Raster操作还没完成，这个时候就需要解决这个问题。
它将LayerTree分为了
- PendingTree：负责接收commit，然后将Layer进行Raster操作
- ActiveTree：会从这里取出光栅化好的Layer进行draw操作。
主线程的图层树由LayerTreeHost拥有，每个图层以递归的方式拥有其子图层。Pending树、Active树、Recycle树都是LayerTreeHostImpl拥有的实例。这些树被定义在cc/trees目录下。之所以称之为树，是因为早期它们是基于树结构实现的，目前的实现方式是列表。
Draw
好，现在到了Draw这个步骤，当每个图块都被光栅化之后，合成器线程会为每个图块生成draw quads（在屏幕的指定位置绘制图块的指令，也包含了属性树里面的变换，特效等操作），这些draw quads会被封装在CompositorFrame对象里面，CompositorFrame对象也是Render Process的产物，它会被提交到Gpu Process中，我们平时提到的60fps输出帧率指的帧其实就是CompositorFrame。
Draw指的就是 把光栅化的图块，转换成draw quads的过程。
Display Compositor
Display

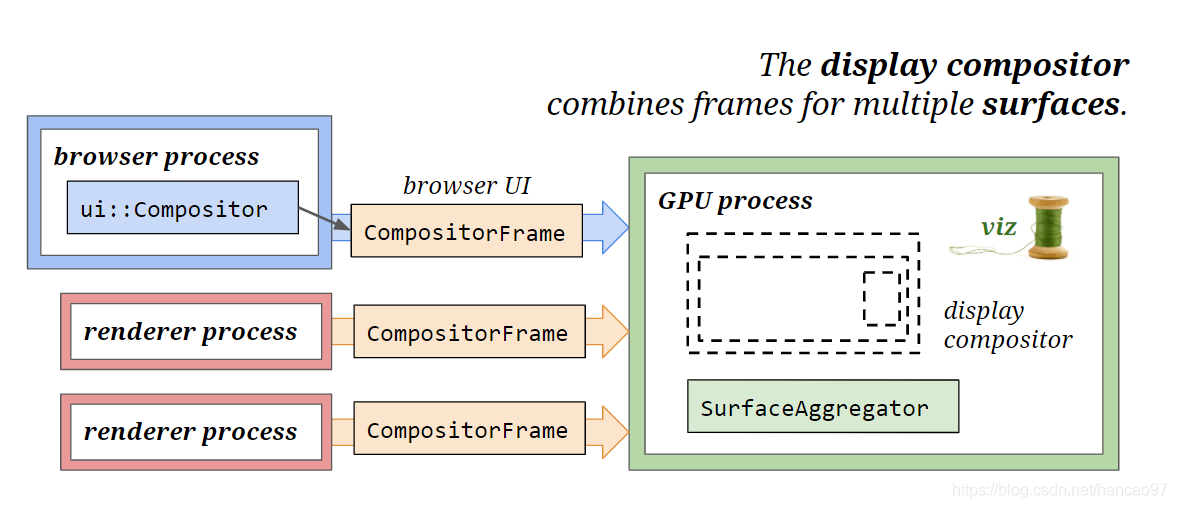

Draw操作完成之后，就生成了CompositorFrame，它会被输出到Gpu process,它会从多个来源的Render Process接收CompositorFrame。
多个来源：
- Browser Process也有自己的Compositor来生成Compositor Frame，这些一般是用来绘制Browser UI（导航栏，窗口等）
- 每次创建tab或者使用iframe，会创建一个独立的Render Process。
Display Compositor运行在Viz Compositor thread，Viz会调用OpenGL指令来渲染Compositor Frame里面的draw quads，把像素点输出到屏幕上。
VIz也是双缓冲输出的，它会在后台缓冲区绘制draw quads，然后执行交换命令最终让它们显示在屏幕上。
双缓冲机制：
在渲染的过程中，如果只对一块缓冲区进行读写，这样会导致一方面屏幕要等待去读，而GPU要等待去写，这样要造成性能低下。一个很自然的想法是把读写分开，分为：
- 前台缓冲区（Front Buffer）：屏幕负责从前台缓冲区读取帧数据进行输出显示。
- 后台缓冲区（Back Buffer）：GPU负责向后台缓冲区写入帧数据。
这两个缓冲区并不会直接进行数据拷贝（性能问题），而是在后台缓冲区写入完成，前台缓冲区读出完成，直接进行指针交换，前台变后台，后台变前台，那么什么时候进行交换呢，如果后台缓存区已经准备好，屏幕还没有处理完前台缓冲区，这样就会有问题，显然这个时候需要等屏幕处理完成。屏幕处理完成以后（扫描完屏幕），设备需要重新回到第一行开始新的刷新，这期间有个间隔（Vertical Blank Interval），这个时机就是进行交互的时机。这个操作也被称为垂直同步（VSync）。
垂直同步也会在后续进行介绍。
viz
viz是做什么的？
在 Chromium 中 viz 的核心逻辑运行在 GPU 进程中，负责接收其他进程（渲染进程？）产生的 viz::CompositorFrame（简称 CF），然后把这些 CF 进行合成，并将合成的结果最终渲染在窗口上。
CF是什么？

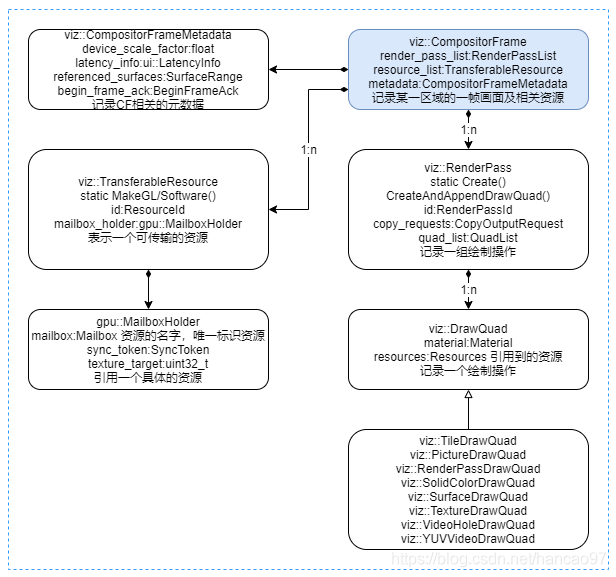

一个 CF 对象表示一个矩形显示区域中的一帧画面。内部存储了 3 类数据，分别是 CompositorFrameMetadata, TransferableResoruce 和 RenderPass/DrawQuad，如下图所示：
- CompositorFrameMetadata：CF的元数据，比如画面的缩放级别，滚动区域。。。
- TransferableResoruce ：CF引用到的资源。
- RenderPass/DrawQuad：CF包含的绘制操作。
viz::RenderPass由一系列相关的viz::DrawQuad构成。
CF 是 viz 中的核心数据结构，它代表某块区域中UI的一帧画面，使用 DrawQuad 来存储 UI 要显示的内容。它代表了 viz 运行时的数据流。
CF合成
CF 合成指的是viz线程把 CF 中的内容或者多个 CF 合成到一起，形成一个完整的画面。
CF渲染
CF 的渲染主要由 viz::DirectRenderer 和 viz::OutputSurface 负责，他们将合成的结果渲染到程序选择的渲染目标上去。
CC
现在我们在统一的梳理一下cc的功能作用以及cc的工作流程。

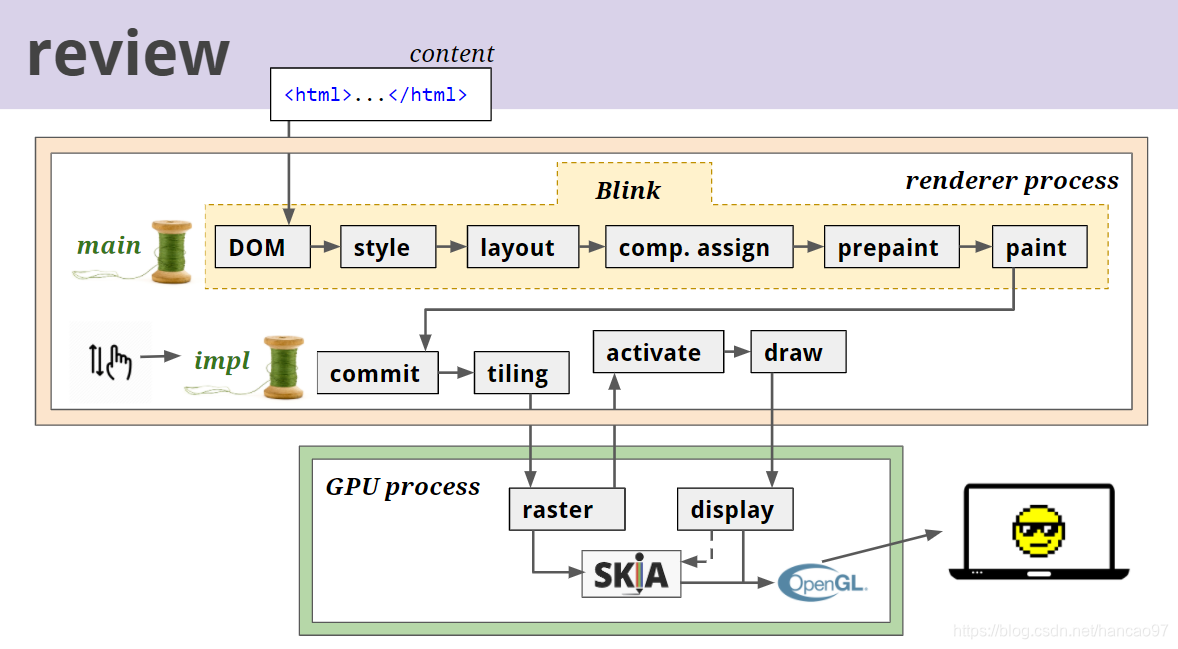

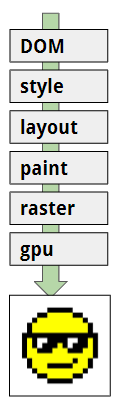

我们先回顾一下，看看上面这个图，Blink 进行了DOM，Style，Layout，comp.assign，prepaint，paint。
我们可以发现，Paint是blink和cc对接的桥梁。
整体的流程其实可以 理解成：
Blink一顿操作 -> paint生成了cc模块的数据源（cc：layer）->commit->(Tiling->)Raster->Active->draw(submit)->Viz(呈像)
就是Blink一顿操作，并在paint阶段生成cc的数据源，cc进行一系列操作并最终在draw阶段将结果（CF）提交给viz。也就是说，Blink负责网页内容绘制，cc负责将绘制的结果合成并提交给viz。
cc的架构设计
cc的设计相对比较简单，我们可以把他理解成一个多线程调度的异步流水线，运行在 Browser 进程中的 cc 负责合成浏览器非网页部分的 UI，运行在 Renderer 进程中的 cc 负责网页的合成。

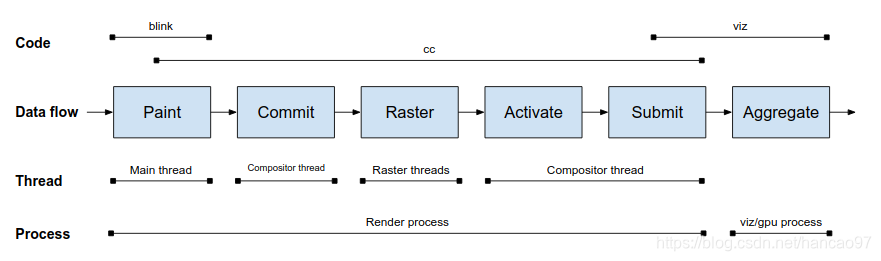

在https://chromium.googlesource.com/chromium/src/+/master/docs/how_cc_works.md how cc works官网有这样一张图，我觉得可以很好的反应cc的核心逻辑。
cc的多线程体现在在不同的阶段，cc运行在不同线程中，Paint 运行在 Main 线程，Commit，Activate，Submit 运行在 Compositor 线程，而 Raster 运行在专门的 Raster 线程。
下面我们开始对cc流水线的各个阶段进行分析。
Paint
Paint阶段会产生cc的数据源（cc:layer树），一个cc:layer会表示一个矩形区域的UI，它有很多子类，用于存储不同类型的UI数据：
- cc::PictureLayer。用于实现自绘型的UI组件，比如上层的各种 Button，Label 等都可以用它来实现。它允许外部通过实现
cc::ContentLayerClient接口提供一个cc::DisplayItemList对象，它表示一个绘制操作的列表，记录了一系列的绘制操作，比如画线，画矩形，画圆等。通过cc::PaintCanvas接口可以方便的创建复杂的自绘 UI。cc::PictureLayer还是唯一需要 Raster 的cc::Layer。它经过 cc 的流水线之后转换为一个或多个viz::TileDrawQuad存储在viz::CompositorFrame中。 cc::TextureLayer对应 viz 中的viz::TextureDrawQuad，所有想要使用自己的逻辑进行 Raster 的 UI 组件都可以使用这种 Layer，比如 Flash 插件，WebGL等。cc::SurfaceLayer对应 viz 中的viz::SurfaceDrawQuad，用于嵌入其他的 CompositorFrame。Blink 中的 iframe 和视频播放器可以使用这种 Layer 实现。cc::SolidColorLayer用于显示纯色的 UI 组件。cc::VideoLayer以前用于专门显示视频，被 SurfaceLayer 取代。cc::UIResourceLayer/cc::NinePatchLayer类似 TextureLayer，用于软件渲染。
Blink 通过以上各种 cc::Layer 来描述 UI 并实现和 cc 的对接。由于 cc::Layer 本身可以保存 Child cc::Layer，因此给定一个 Layer 对象，它实际上表示一棵 cc::Layer 树，这个 Layer 树即主线程 Layer 树，因为它运行在主线程中，并且主线程有且只有一棵 cc::Layer 树。
Commit
Commit 阶段的核心作用是将保存在 cc::Layer 中的数据提交到 cc::LayerImpl 中。cc::LayerImpl 和 cc::Layer 一一对应，只不过运行在 Compositor 线程中（也称为 Impl 线程）。在 Commit 完成之后会根据需要创建 Tiles 任务，这些任务被 Post 到 Raster 线程中执行。
Tiling+Raster
在 Commit 阶段创建的 Tiles 任务（cc::RasterTaskImpl）在该阶段被执行。Tiling 阶段最重要的作用是将一个 cc::PictureLayerImpl 根据不同的 scale 级别，不同的大小拆分为多个 cc::TileTask 任务。Raster 阶段会执行每一个 TileTask,将 DisplayItemList 中的绘制操作 Playback 到 viz 的资源中。 由于 Raster 比较耗时，属于渲染的性能敏感路径，因此Chromium在这里实现了多种策略以适应不同的情况。这些策略主要在两方面进行优化，一方面是 Raster 结果（也就是资源）存储的位置，一方面是 Raster 中 Playback 的方式。这些方案被封装在了 cc::RasterBufferProvider 的子类中，下面一一进行介绍：
cc::GpuRasterBufferProvider使用 GPU 进行 Raster，Raster 的结果直接存储在 SharedImage 中。（前文以及提到过的硬件加速）cc::OneCopyRasterBufferProvider使用 Skia 进行 Raster，结果先保存到 GpuMemoryBuffer 中，然后再将 GpuMemoryBuffer 中的数据通过 CopySubTexture 拷贝到资源的 SharedImage 中。GpuMemeoryBuffer 在不同平台有不同的实现，也并不是所有的平台都支持，在 Linux 平台上底层实现为 Native Pixmap（来自X11中的概念）,在 Windows 平台上底层实现为 DXGI，在 Android 上底层实现为 AndroidHardwareBuffer，在 Mac 上底层实现为 IOSurface。cc::ZeroCopyRasterBufferProvider使用 Skia 进行 Raster，结果保存到 GpuMemoryBuffer 中，然后使用 GpuMemoryBuffer 直接创建 SharedImage。cc::BitmapRasterBufferProvider使用 Skia 进行 Raster，结果保存到共享内存中。
Raster最终会产生一个资源，这个资源被记录在了cc：PictureLayerImpl 中，他们会在Draw阶段被放在CF中。
Activate
在 Impl 端有三个 cc::LayerImpl 树，分别是 Pending,Active,Recycle 树。Commit 阶段提交的目标其实就是 Pending 树，Raster 的结果也被存储在了 Pending 树中。
在 Activate 阶段，Pending 树中的所有 cc::LayerImpl 会被复制到 Active 树中，为了避免频繁的创建 cc::LayerImpl 对象，此时 Pending 树并不会被销毁，而是退化为 Recycle 树。
和主线程 cc::Layer 树不同，cc::LayerImpl 树并不是自己维护树形结构的，而是由 cc::LayerTreeImpl 对象来维护 cc::LayerImpl 树的。三个 Impl 树分别对应三个 cc::LayerTreeImpl 对象。
Draw
Draw 阶段并不执行真正的绘制，而是遍历 Active 树中的 cc::LayerImpl 对象，并调用它的 cc::LayerImpl::AppendQuads 方法创建合适的 viz::DrawQuad 放入 CompositorFrame 的 RenderPass 中。cc::LayerImpl 中的资源会被创建为 viz::TransferabelResource 存入 CompositorFrame 的资源列表中。至此一个 viz::CompositorFrame 对象创建完毕，最后通过 cc::LayerTreeFrameSink 接口将该 CompositorFrame 发送到给 viz 进程（GPU进程）进行渲染。
总结
现在整个渲染流程就基本结束了，前端的代码已经变成了屏幕上的像素点了。
