idea安装uml插件PlantUML，并根据源码生成uml图

最新推荐文章于 2025-04-04 20:09:55 发布
最新推荐文章于 2025-04-04 20:09:55 发布
阅读量1.3w 收藏 103
点赞数 11
文章标签： java intellij-idea uml
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/haodanlan4/article/details/121424968
版权

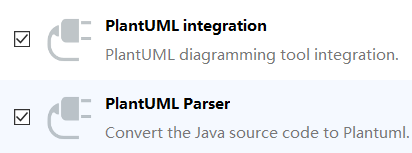

1.idea 安装以下两个插件

在这里插入图片描述

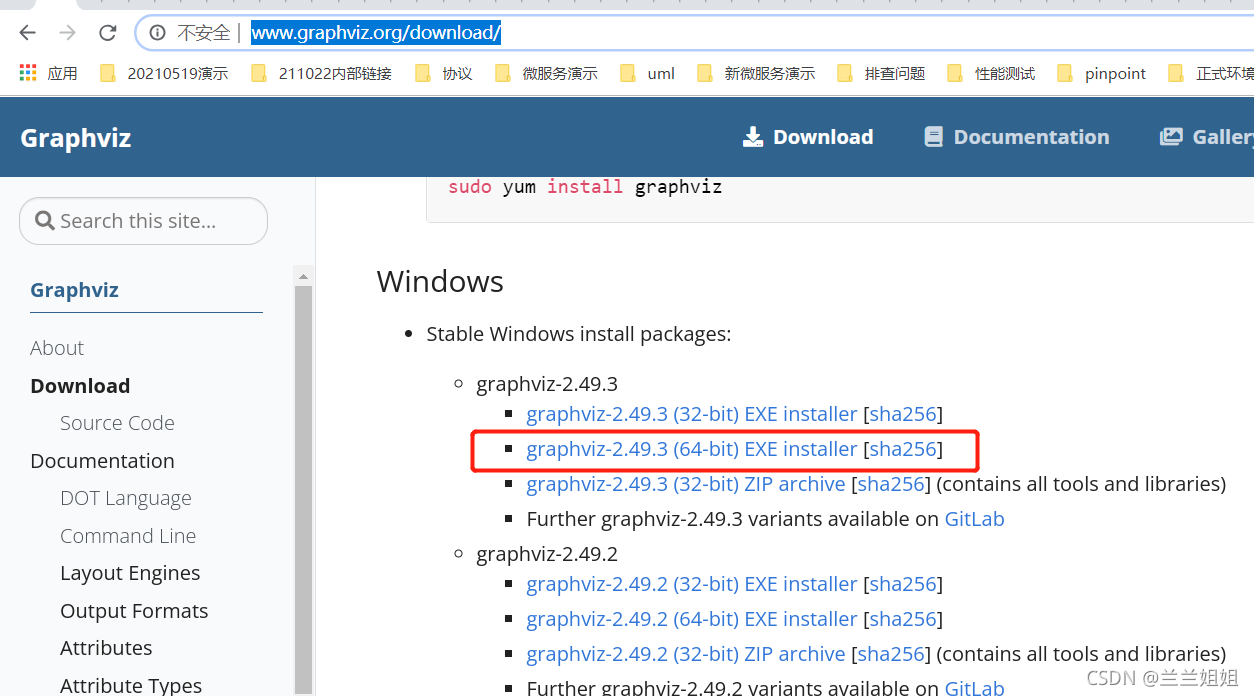

2.下载图形化支持graphviz

地址：http://www.graphviz.org/download/
在这里插入图片描述

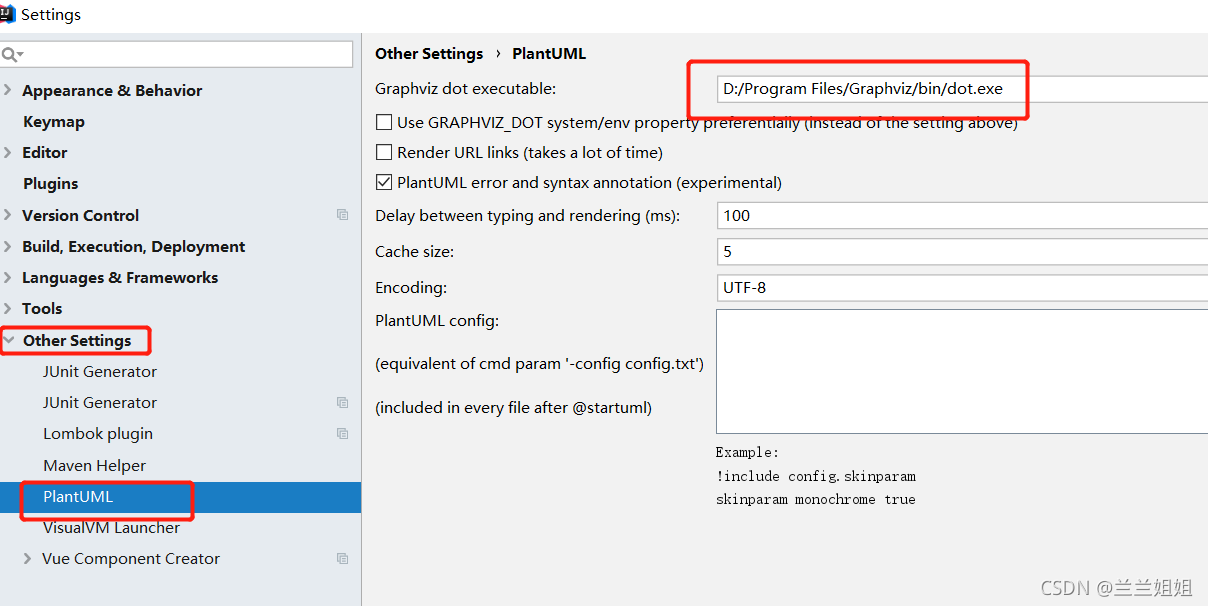

安装完后在idea里配置上该工具
在这里插入图片描述

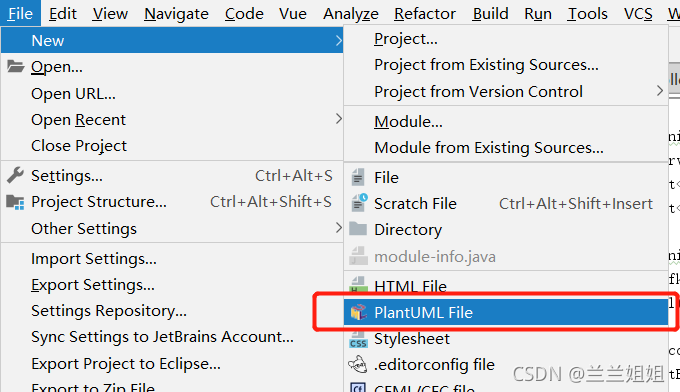

3.新建uml文件的入口：

在这里插入图片描述

4.导出现有源码的uml入口：

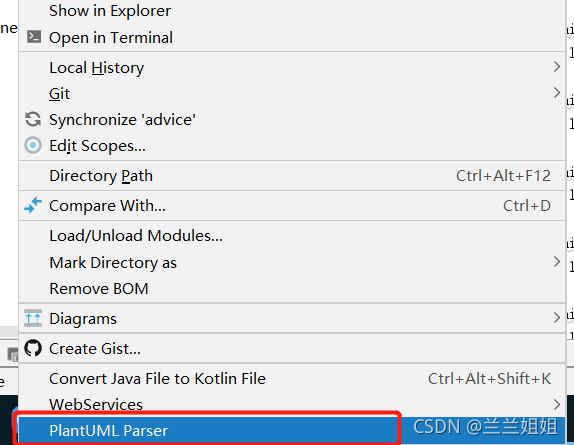

在要导出的源码文件夹上点右键并选择
在这里插入图片描述

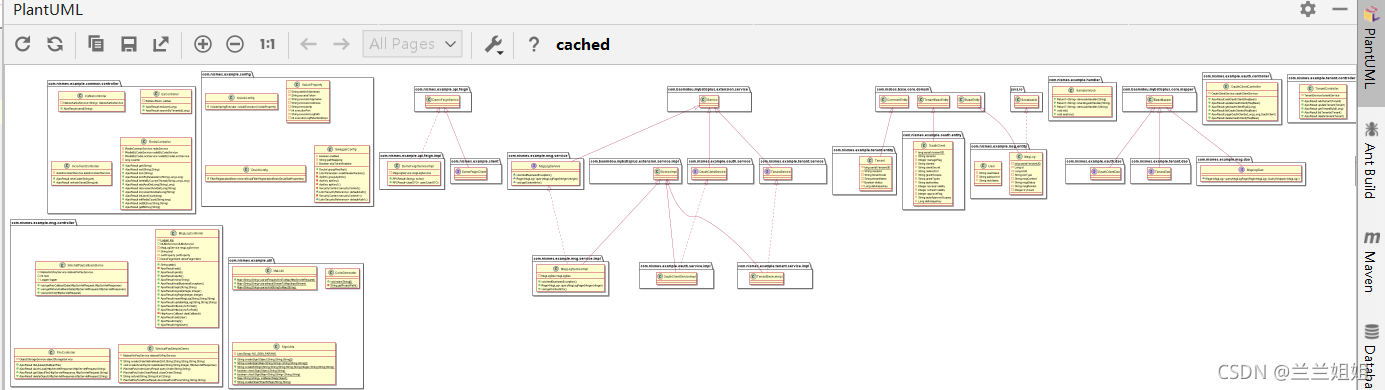

5.导出结果展示

在这里插入图片描述

6.其他应用

除了类图外，该工具还可以画时序图，用例图，活动图，组件图，状态图
