步骤1:在SYSTEM创建相应的外设文件夹以及对应的.c/.h源文件(具体可参考之前写的创建基本工程文件)
基于STM32官方库如何独立创建一个标准的STM32F103X的标准工程文件_是浩吉呀哈的博客-CSDN博客
步骤2:将对应的源文件加入工程中
步骤3:查看硬件连接情况,在我使用的单片机中红灯是作为电源指示灯的功能,所以通电就会亮。插件式和贴片式两种,(本文采用的是贴片式)插件式元件有较长的引脚,需要穿过PCB板,所以必须开孔才能焊接,如常见的Lamp、食人鱼等;

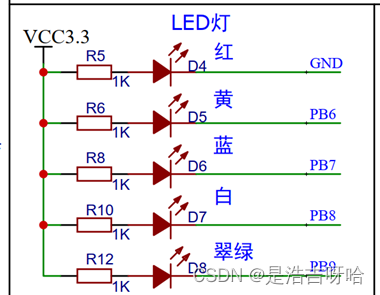

LED的工作条件就是在灯的两边产生电势差;从下面电路图可以看出所有灯的一端在单片机上接着一个VCC(电源正极、高电平),所以我们要想点亮它,就必须在灯的另外一端接地(低电压、零伏)。所以我们只需要把PB6、PB7、PB8、PB9这几个端口统一下拉(给低电平)。


这篇博客介绍了STM32初学者如何点亮第一颗LED灯。通过创建外设文件、配置GPIO时钟、设置GPIO输出模式和电平,以及在主函数中调用延时函数,详细阐述了整个过程。
