vFlash刷写手册

最近工作中接触到刷写测试，当然可以用脚本去实现刷写流程，不过主机厂的验收大多数选用的工具是vector vflash，所以这里大概记录下工作中具体的使用流程，仅供大家参考~

主要包括几个点：vFlash版本下载，工程配置，所需安装的zip/cbf及对应的rsa文件，27算法dll等。

1. vflash版本下载

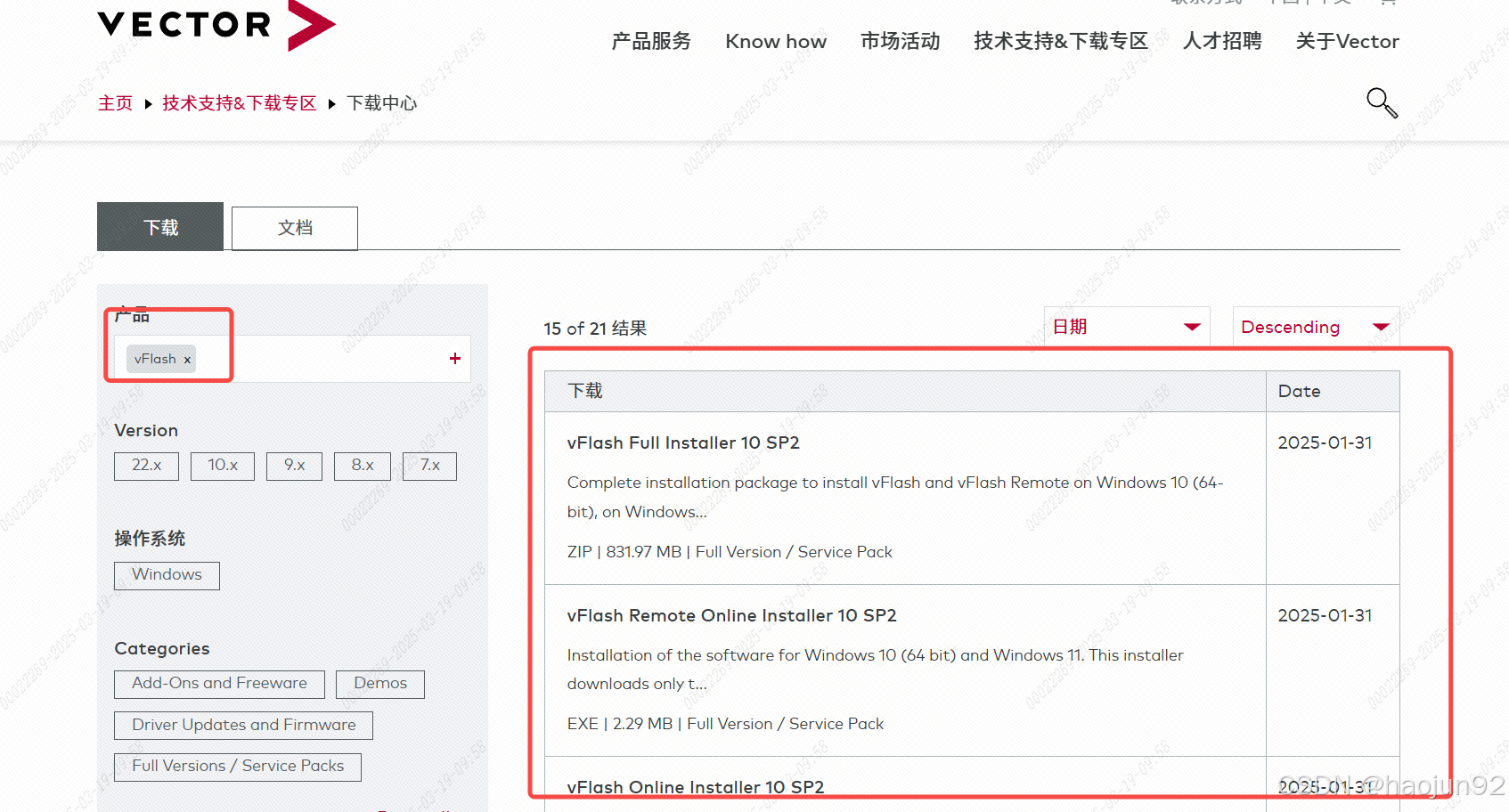

首先要确认公司所买vflash的license版本，下载对应的版本，可到官网去下载下载中心 | Vector，选择对应的版本下载即可。

2. 安装对应的模板

这里所说的是vector会根据不同的主机厂进行定制化的开发，所以我们具体项目上需要对应的模板，不同项目所用的EEA版本不一样。像我们量产项目用的是EEA5.0，这个模板一般是主机厂提供的，可以问对应的系统需求人员。安装成功后，打开vFlash，可以选择对应的模板创建工程。

3. 创建工程

点击File，选择new一个工程

这里弹出模板选择框（就是第2步中所说的模板）

选择模板之后，会进入Flash的界面

4. 工程配置

4.1 Configure界面

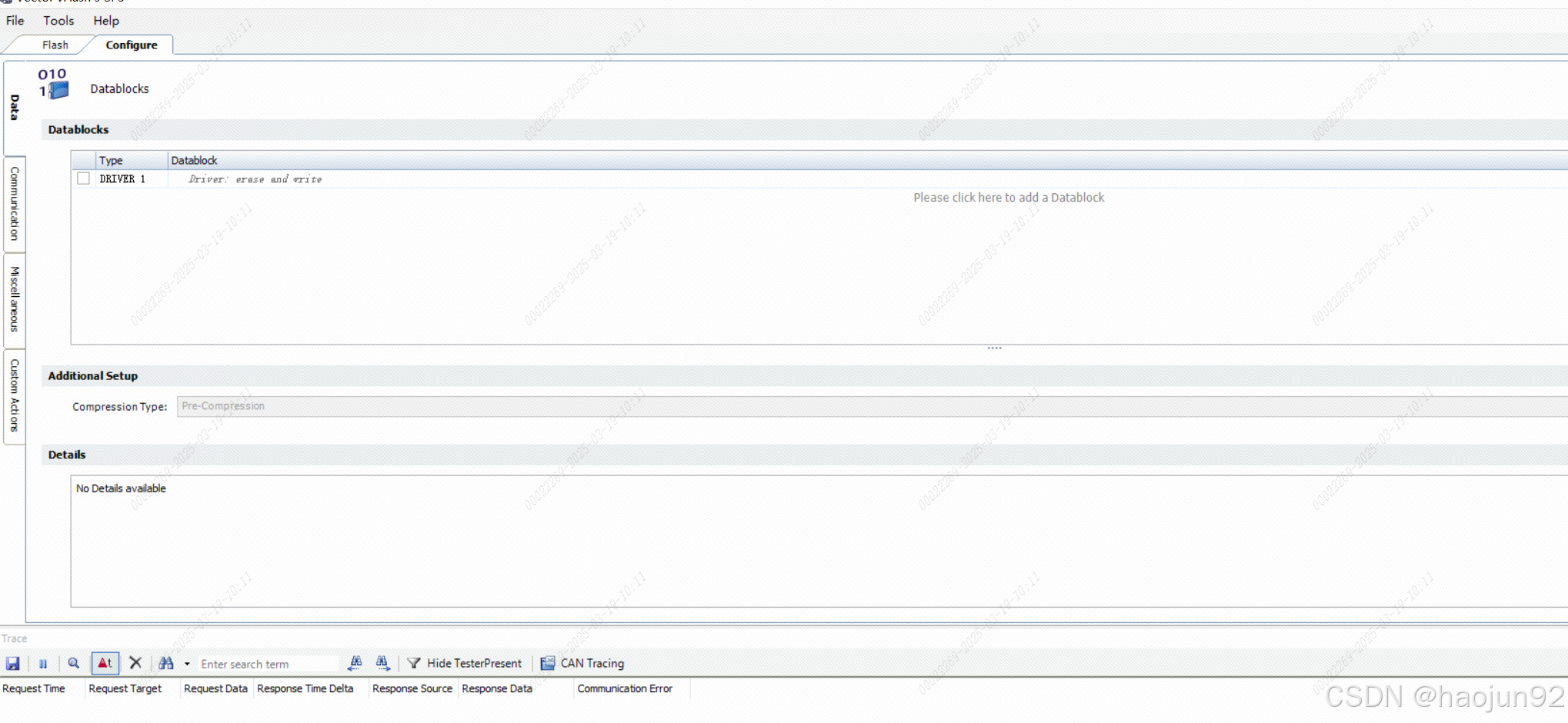

点击切换到configure界面，左侧栏选到Data

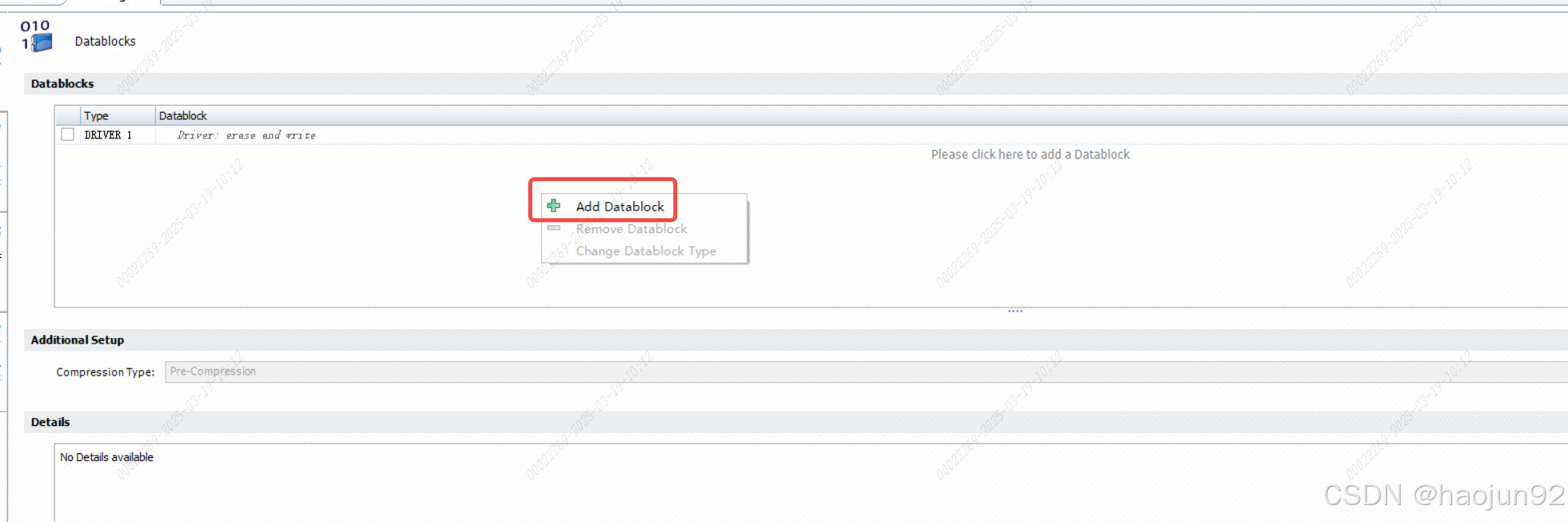

右键，选择add datablock

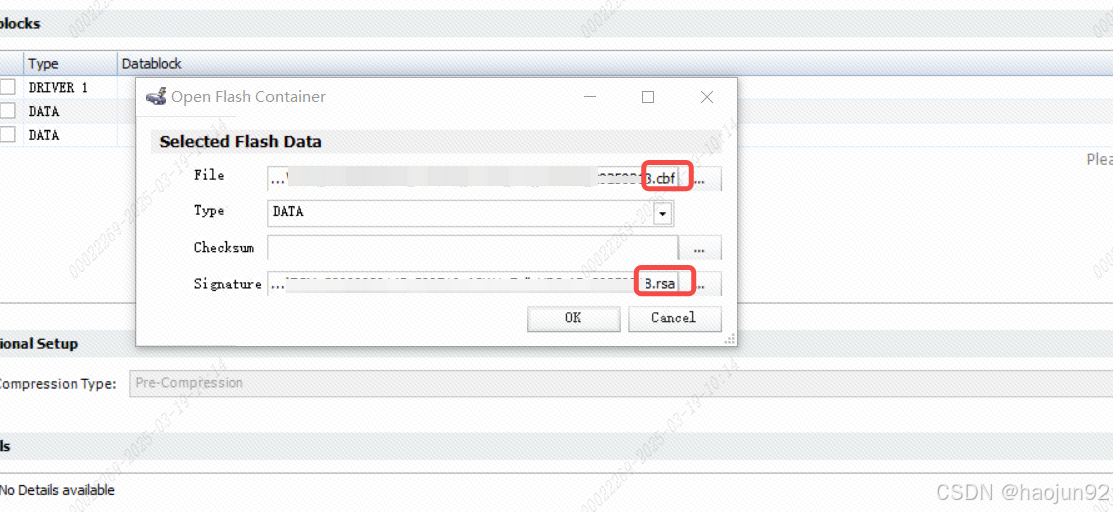

把cbf跟rsa文件加载进去（rsa是根据cbf包生成的签名文件），其他主机厂可能用的是crc格式，这里仅以rsa文件为例。注意：cbf跟rsa文件路径一样的话，vFlash会自动加载，不一致，则需要手动添加。

4.2 Communication 配置

点击左侧的communicatio页面，选择Logical link下拉框，项目中用的是OEM定制化的DoIP，故选择DoIP(OEM Specific)

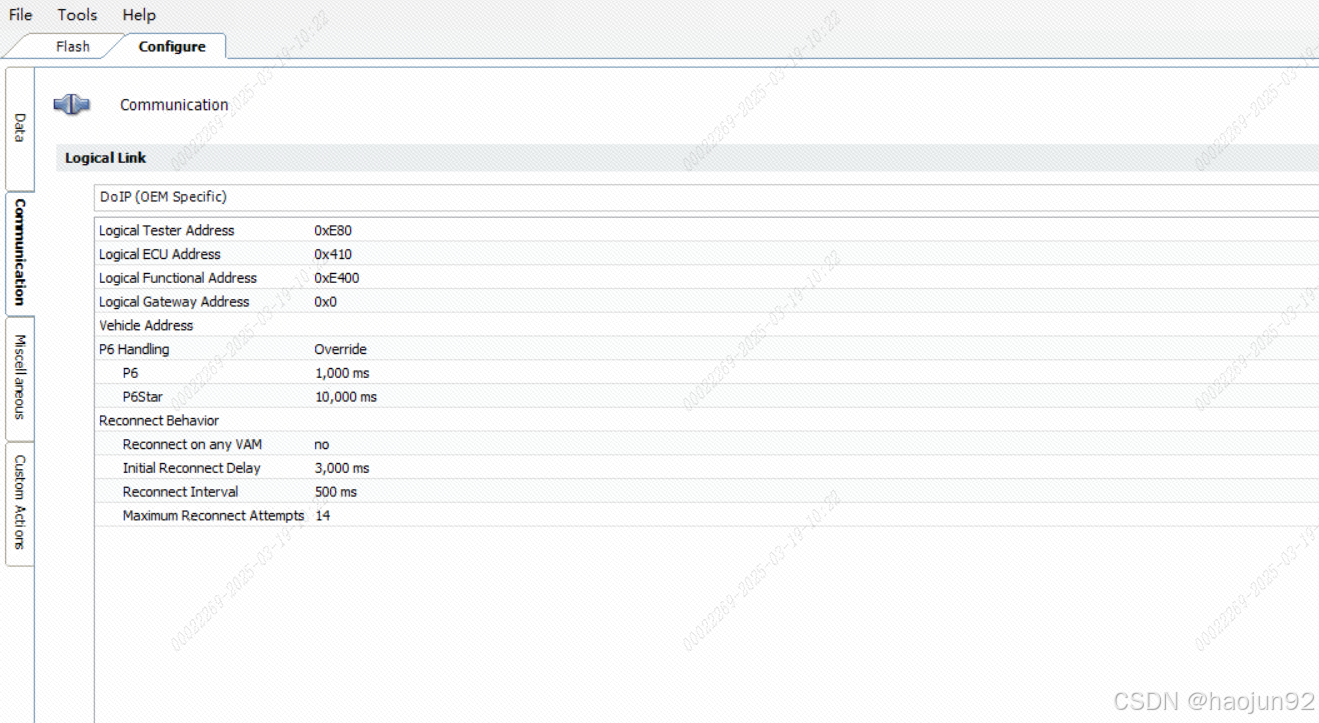

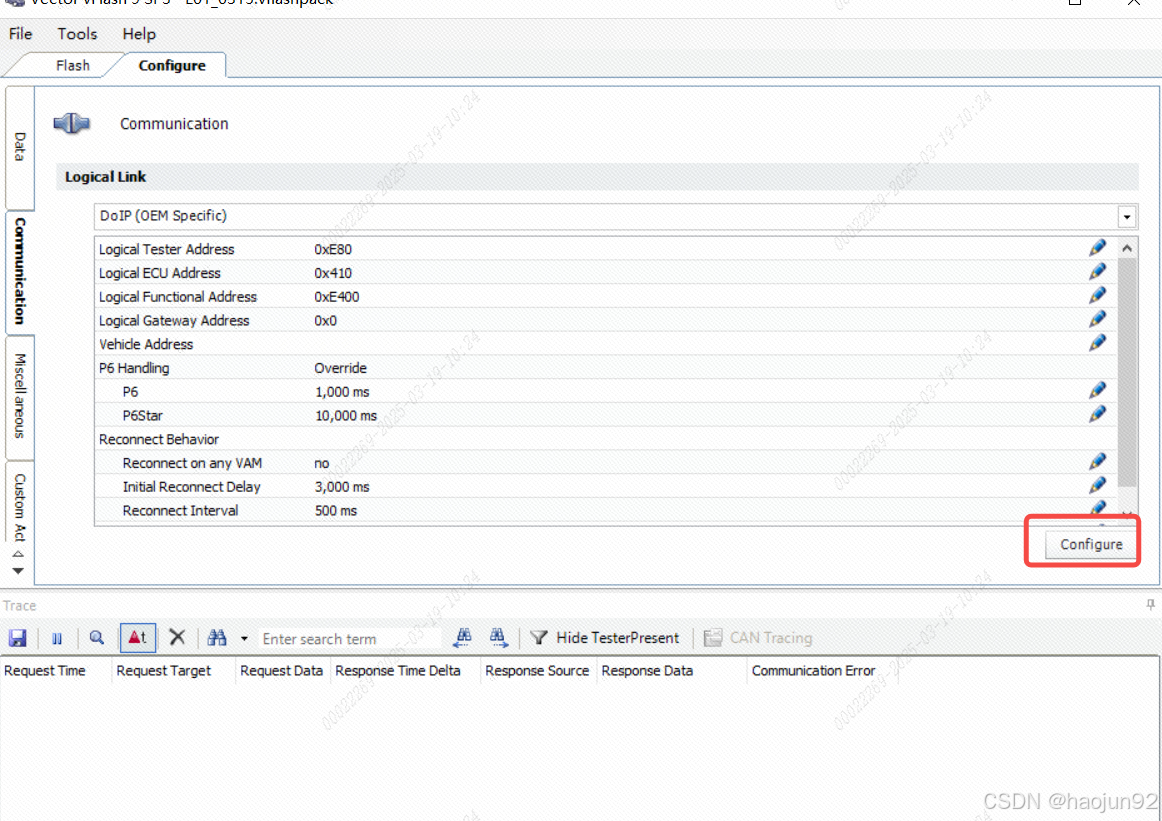

DoIP配置如下，根据诊断调查表去配置对应的tester地址，ECU逻辑地址，功能地址等

点击configure进行以太网配置

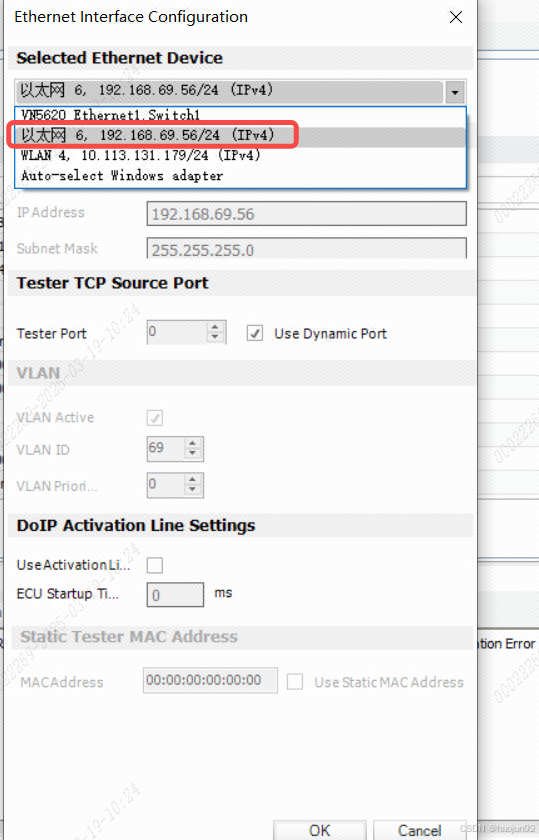

Selected Ethernet Device这里可支持的以太网，比如VN5620,或者本地PC配好的能跟ECU通信的网段，其他的配置项默认

4.3 Miscellaneous 配置

• Tester Srial Number：写入指纹DID, 根据不同的OEM要求，可能需要配置到需要的字节长度, 参考诊断调查表中需求

• Security Access：选择Boot模式下的安全解锁等级

• Flash Attributes： 28服务，根据ota需求一般选择0x03

• Installation Progress Timeout(min): 设置刷写过程超时时间

• Delay after Hard Reset: 刷写完成后 复位到ECU拉起的时间，这里需要去开发确认下具体的时间

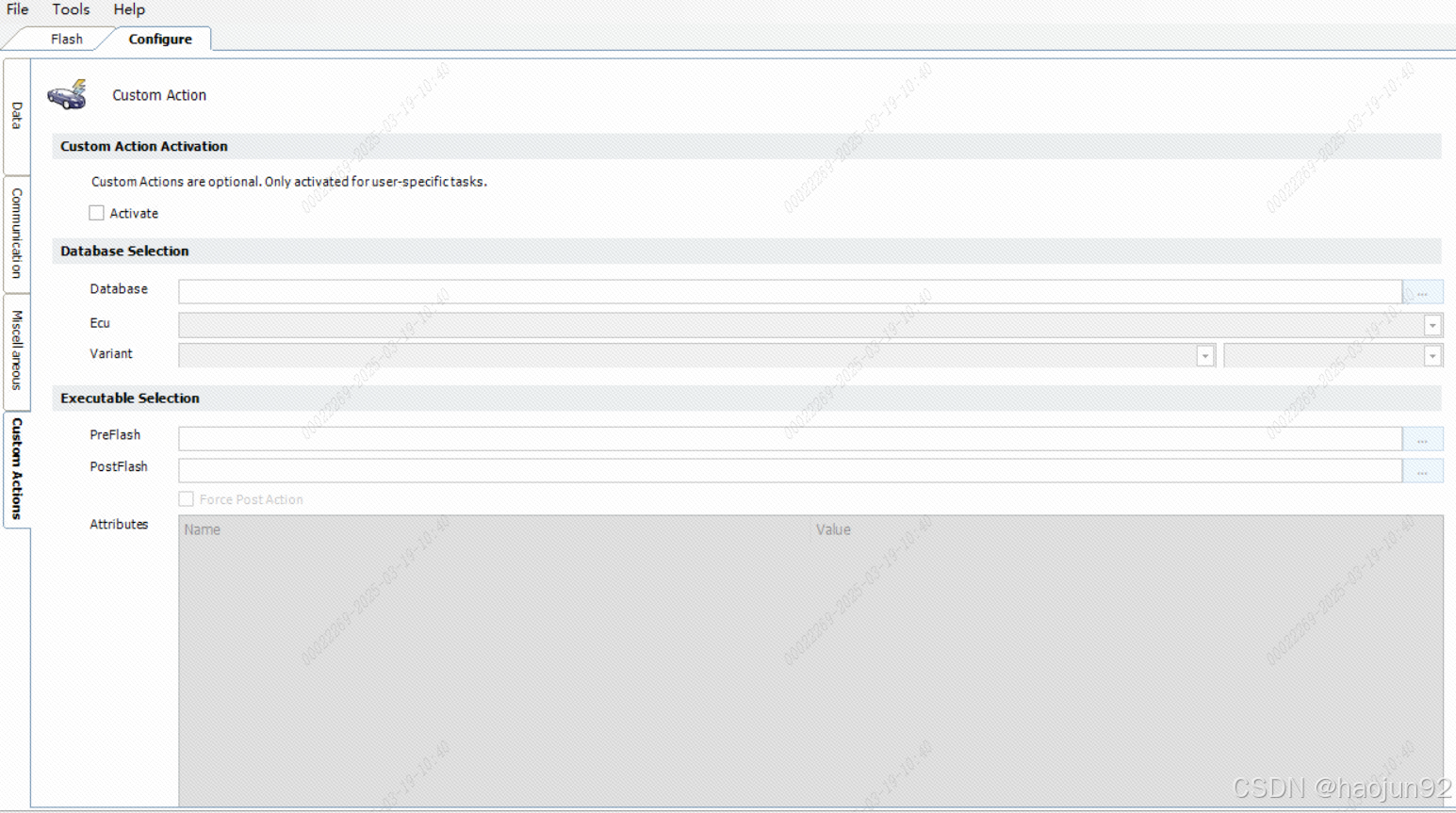

4.4 custom action 配置默认即可

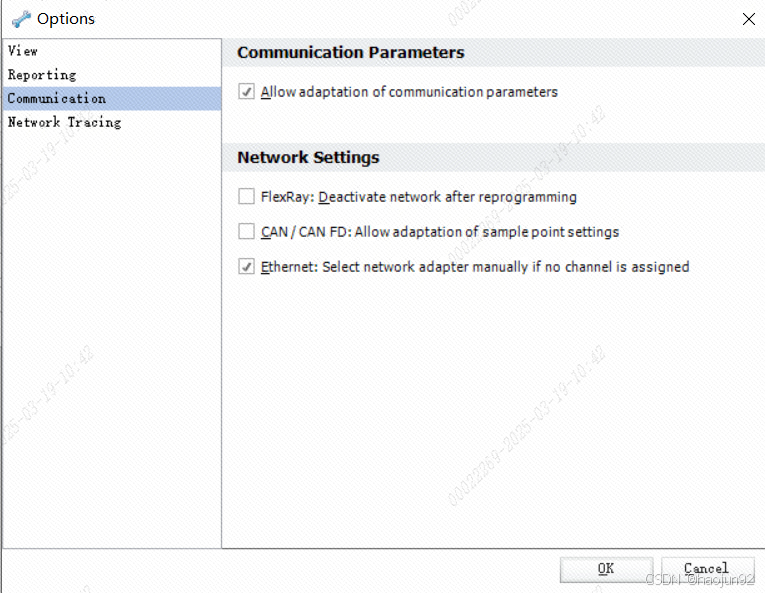

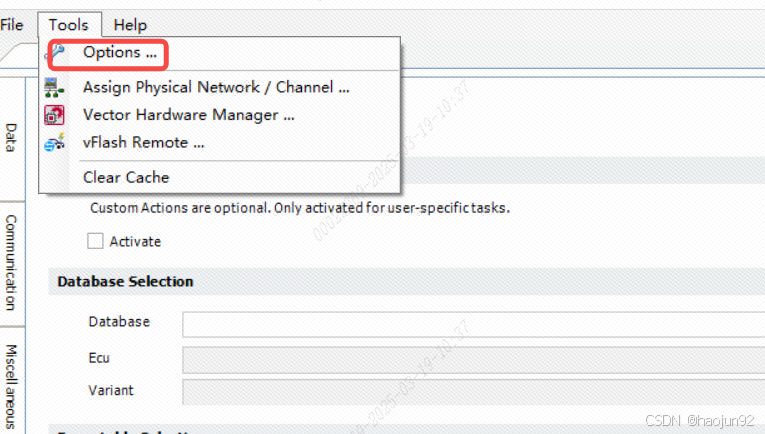

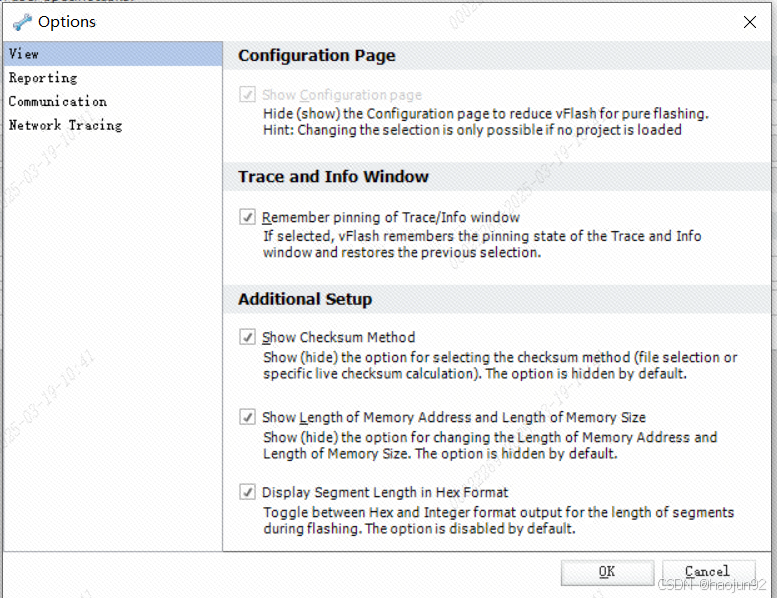

4.5 Tools设置

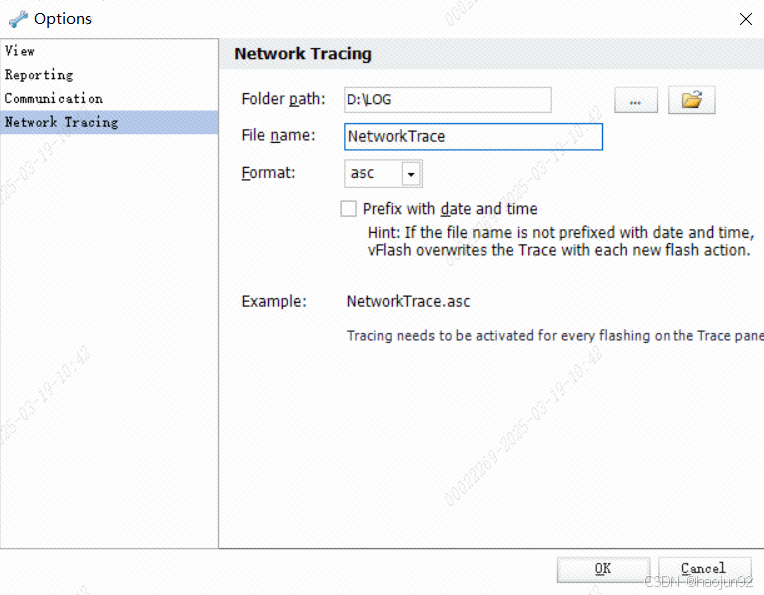

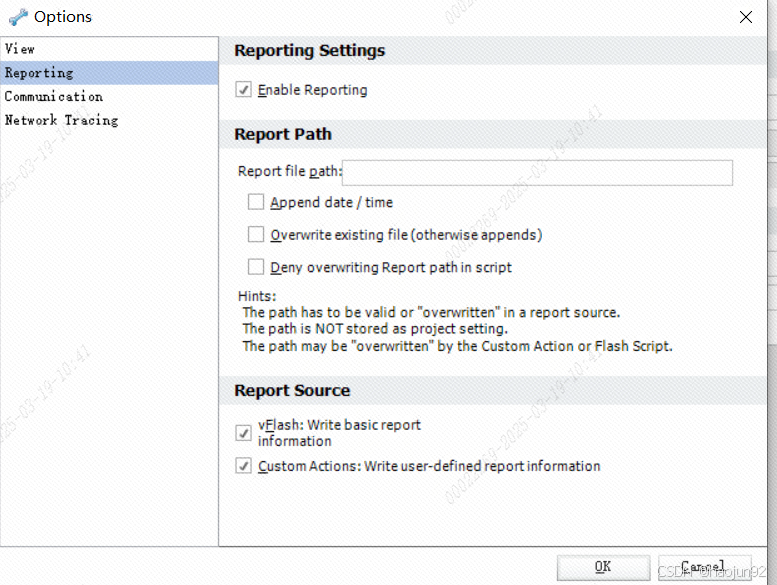

输出报告地址

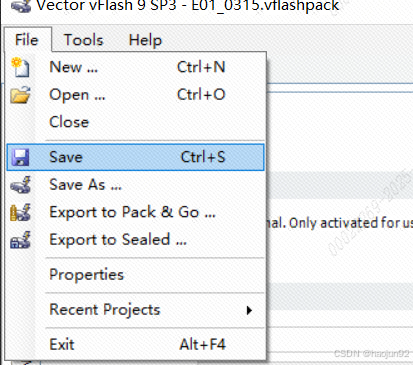

上面所有的都配置完成后，点击File--Save保存。这里有两个格式：

.vFlash，只是单纯的根据配置时的路径在刷写时调用，不会把刷写文件集成到.vFlash中。但是要求文件名和路径始终保持和配置时的一致
.vFlashPack，把资源文件都打包到.vFlashPack中，可以不考虑刷写文件的路径问题，但是刷写文件更新了，还要再次保存。

5. 刷写流程

配置完成后，确保ECU上电能通讯，这时候可以点击Flash进行刷写操作了。

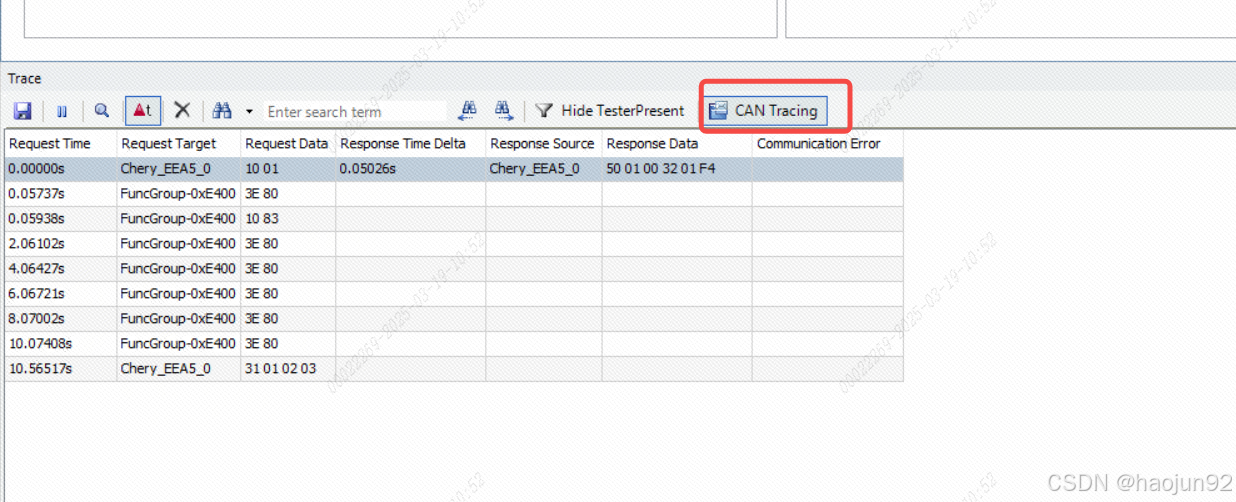

点击trace，显示具体刷写流程的Trace，可以保存为csv格式

选中CAN Tracing，会生相应的测试log

好了，整个vFlash刷写大概就是这样啦，小伙伴们快去试一试呀~
