VFlash 工具使用教程

VFlash 简介

Vector VFlash 是汽车 ECU 编程刷写工具，支持各种格式刷写文件如 S19，BIN，HEX，用于汽车开发、生产与售后。
功能：支持 CAN、LIN 等多协议通信；有快速和常规刷写模式；刷写时验证数据；参数可灵活配置；能创建和管理模板。
优势：可靠性高、界面友好，有完善技术支持。

VFlash 下载地址

VFlash 下载地址

VFlash 配置

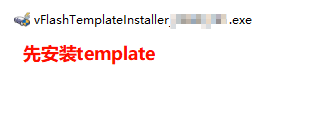

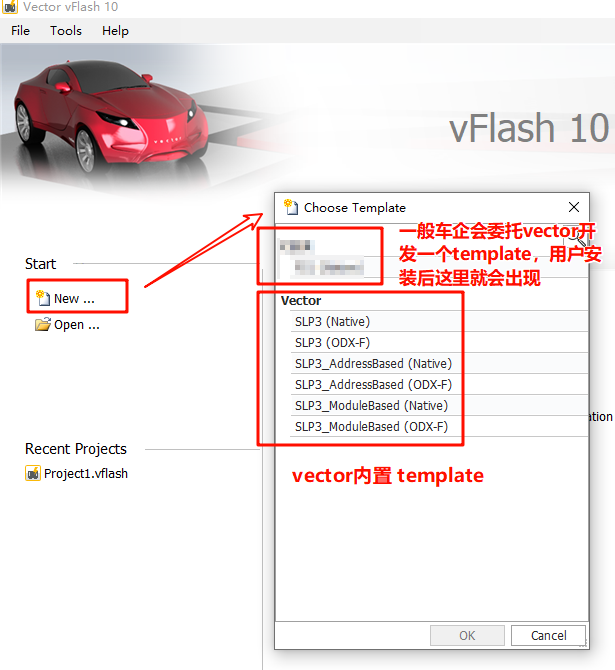

1. choose template

每个vFlashTemplate对应一份刷写规范或一家OEM相同流程的不同总线刷写规范。

2. 刷写文件配置

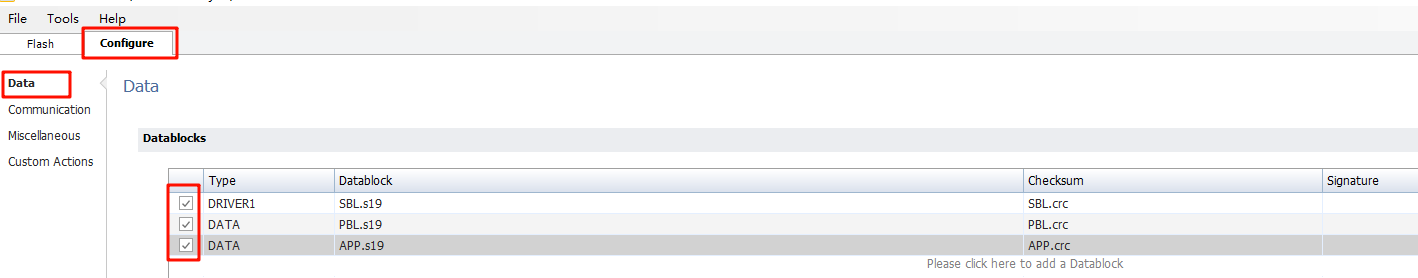

• 先切到configure页面，左侧选择Data，选择刷写文件
• 一般就下载一个驱动文件，先点击DRIVER1前的勾选框，添加 Driver 文件，再点击右键，然后选择Add DataBlock，就可以继续添加文件了
• 现在刷写文件文笔要要经过完整性校验，所以就需要加载校验文件（.crc格式或者.rsa文件）
• 如果校验文件和刷写文件名和路径一样，则vFlash自动记载，如果不一样，则需要手动添加

3. 通信配置

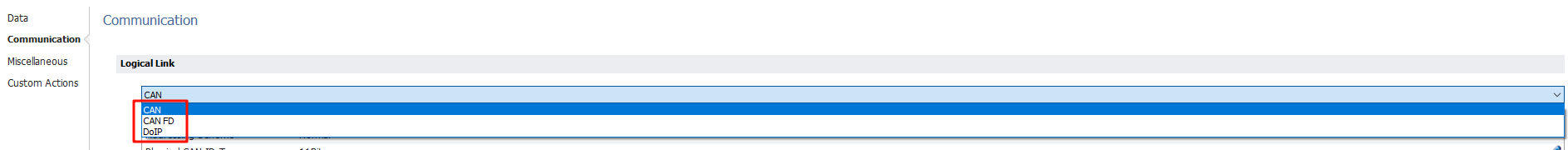

• 左侧选择communication，下拉菜单可以选择，总线类型

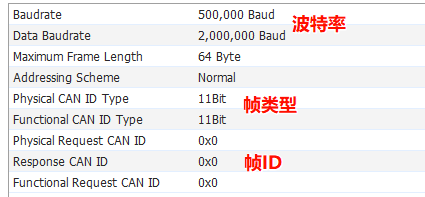

• 以 CAN为例，填写诊断ID


4. 其他配置

• 左侧选择MISCELLANEOUS
• Tester Serial Number：写指纹DID的数据填充， 根据不同的OEM要求，可能需要配置到需要的字节长度
• Security Access: 选择Boot模式下的安全解锁等级
• Flash Attributes ： 28服务对通讯的控制，默认就好

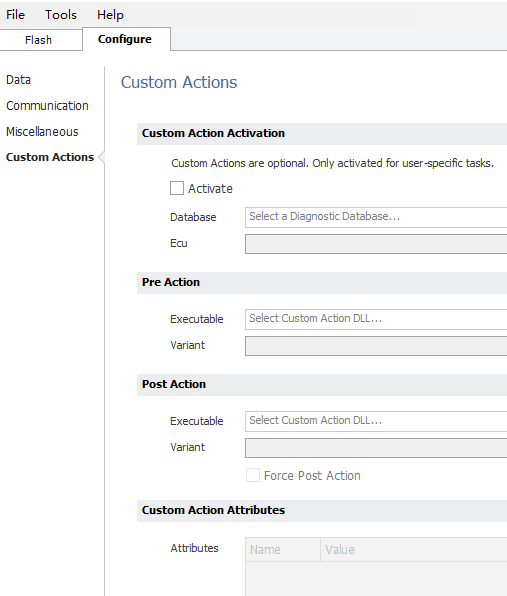

5. 客户自定义

• 一般情况下默认就好，Active不要勾选。


保存

• .vFlash，只是单纯的根据配置时的路径在刷写时调用，不会把资源文件集成到.vFlash中，资源文件可以不断的更新，且不用再重新配置。但是要求文件名和路径始终保持和配置时的一致
• .vFlashPack，把资源文件都打包到.vFlashPack中，可以不考虑资源文件的路径问题，但是资源文件更新了，还要再打包

硬件通道配置

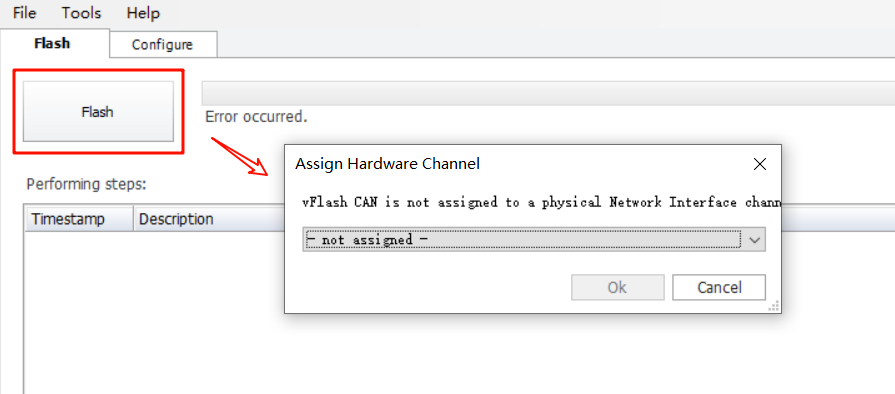

• 如果点击Flash之后，通道没配置，则会跳出选择框，提示通道选择

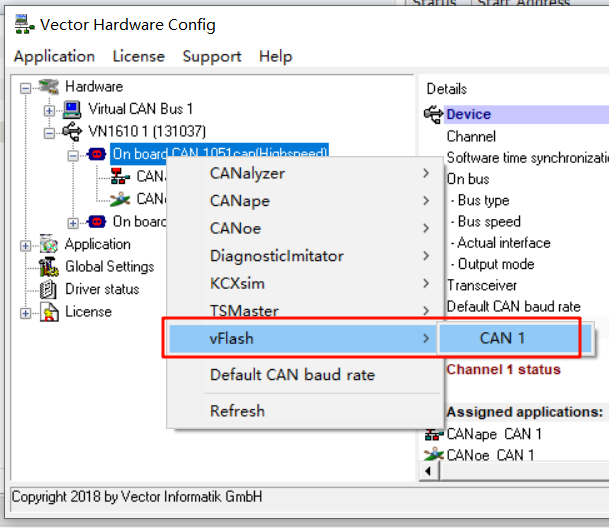

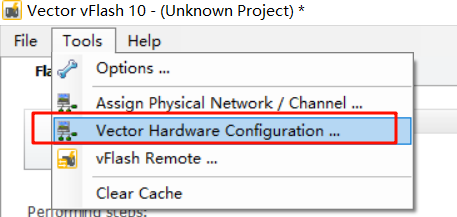

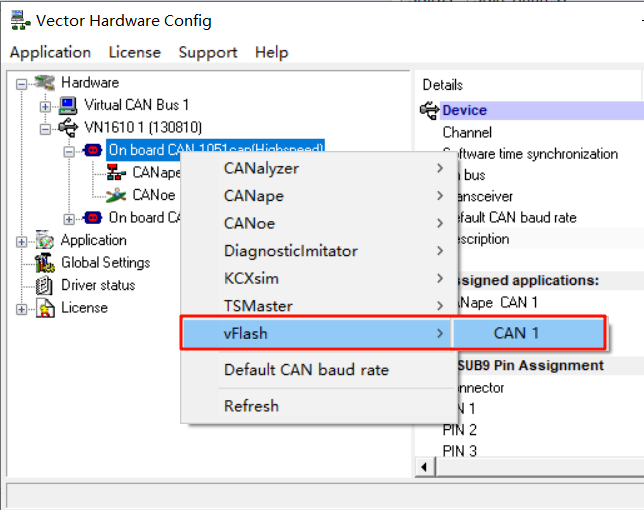

• 也可以选择Tools下的 Vector Hardware Configuration选择提前配置好通道



刷写

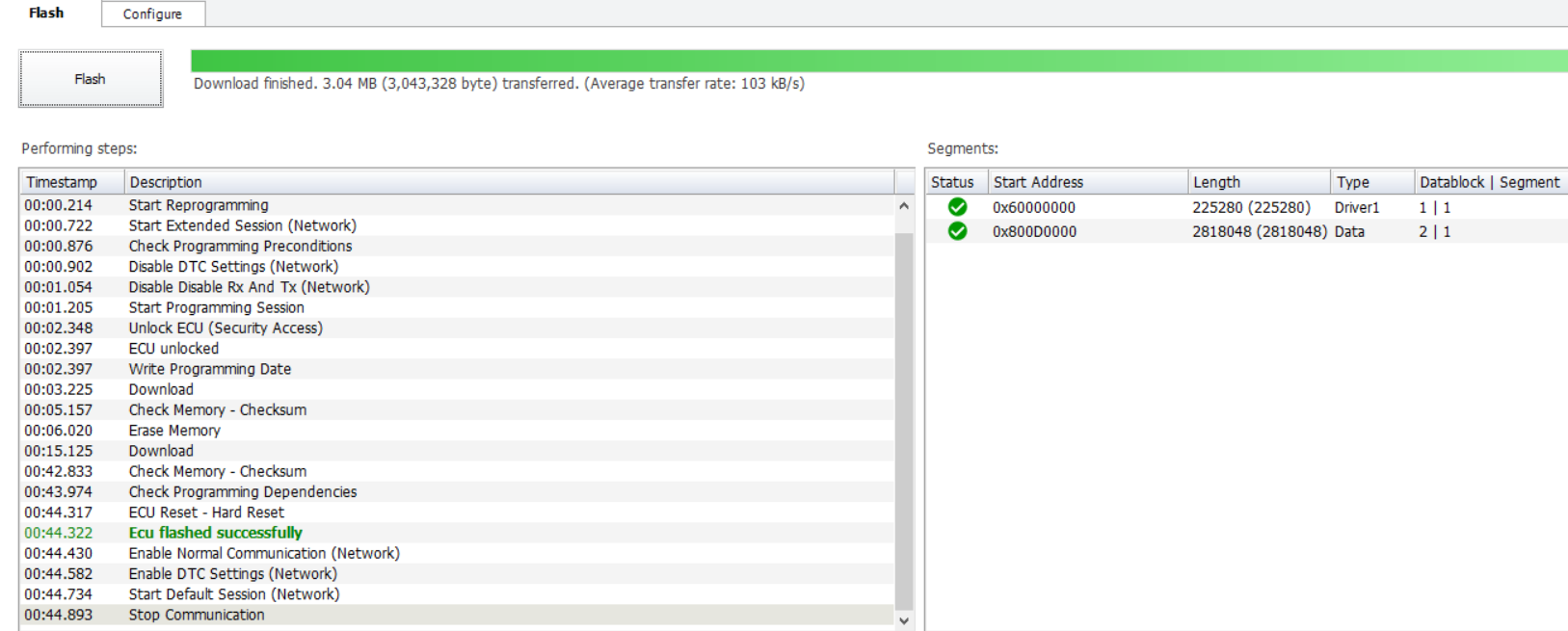

• Prefoming Steps：可以清晰的看到刷写流程步骤
• Segment ：可以看到刷写文件的刷写地址和数据长度，每个文件有多少个Segment等


刷写报文log保存

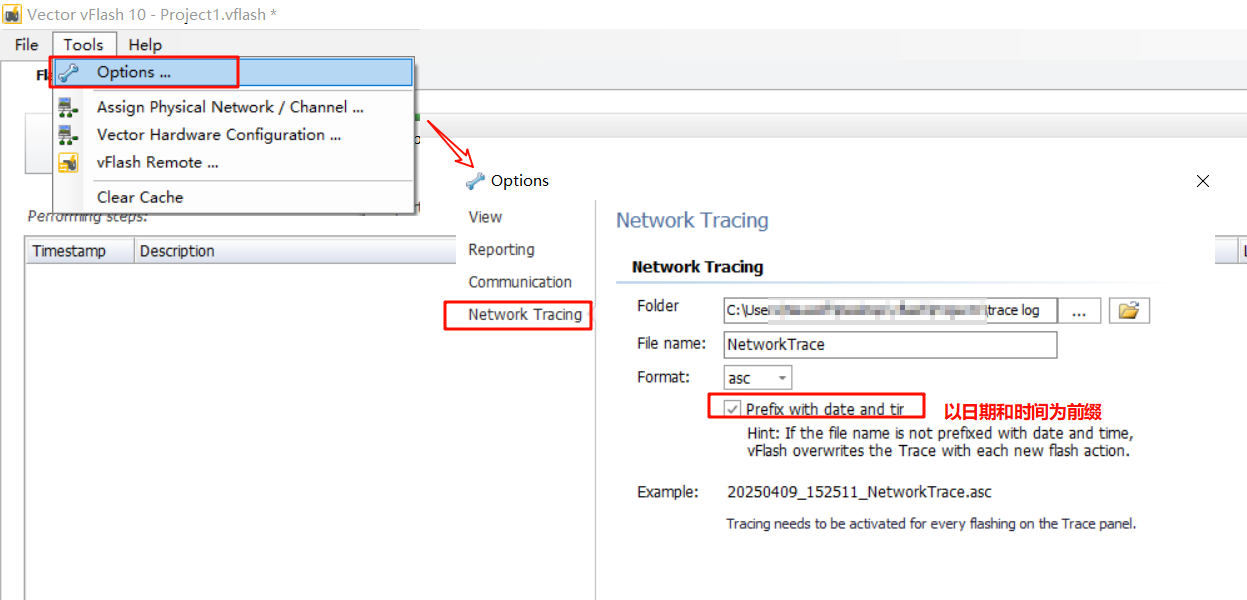

1. 设置log格式

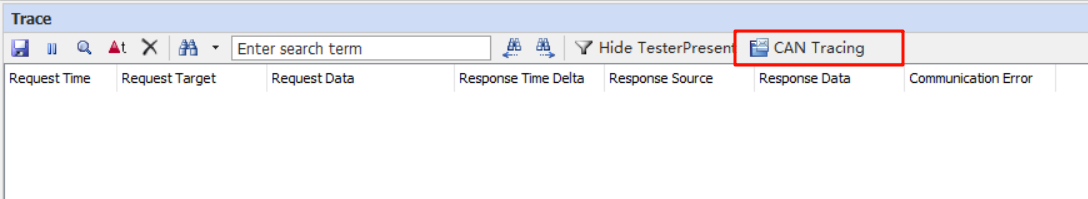

2. 刷写前，选中CAN Trancing ，刷写后就会生成这个测试logging


.CRC 文件内容

.CRC 文件内容即为 S19/HEX 文件的 CRC校验结果

报错：Communication failed.

解决方式：
