详解UDS服务功能寻址与物理寻址及NRC响应规则

工作中，对于功能寻址NRC到底哪些该回复，哪些不需要回复比较混肴。抽空翻了下ISO14229-1,结合资料，有了如下结论，若有问题，欢迎指正~

1.概念

UDS协议定义了两种不同寻址方式的诊断请求，分别为：物理寻址（physical addressing）和功能寻址（function addressing）。

• 物理寻址（1：1）：采用端对端的通信方式，Tester发送诊断请求给某个ECU

• 功能寻址（1：N）：采用广播的通信方式，Tester发送诊断请求给整车ECU。

维度	功能寻址	物理寻址
通信模式	广播（一对多）	点对点（一对一）
响应规则	部分NRC不响应（如0x11, 0x12）	所有错误均需响应
典型应用场景	批量操作、全局配置	精确调试、特定ECU编程
总线负载	低（单次请求+有限响应）	高（需多次请求+响应）

2. 为何有功能寻址

功能寻址主要有以下几个优势：

1. 批量操作效率提升

   • 通过单次广播请求（如CAN ID 0x7DF），同时触发多个ECU执行相同操作，避免逐一对各ECU发送物理寻址请求的冗余操作。

   • 典型用例：

     • 批量清除多个ECU的故障码（服务 0x14）

     • 统一关闭所有ECU的周期通信（服务 0x28）

     • 同时禁用多个ECU的故障检测（服务 0x85）

2. 减少总线负载

   • 抑制非必要响应：针对特定NRC（如服务不支持、子功能不支持等），ECU不回复否定响应（NRC），避免总线因多节点同时响应造成拥堵。

   • 优化带宽占用：适用于需要快速完成全局操作且无需逐一确认结果的场景（如产线下线配置）。

3. 全局状态管理

   • 统一控制多个ECU的会话状态（如通过服务 0x3E 维持非默认会话），确保诊断流程同步。

   • 同时获取多个ECU的通用信息（如通过服务 0x22 读取软件版本）

3. NRC响应规则

根据ISO14229-1 2020中描述，NRC响应针对带功能及不带子功能的表现有所不同。

3.1 对带子功能参数的请求消息的响应

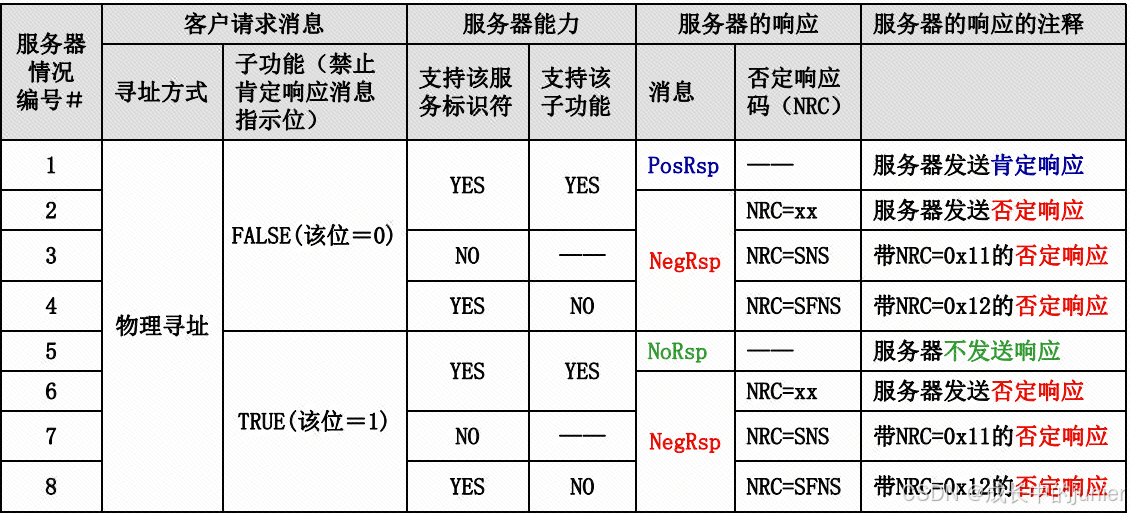

对物理寻址的客户端请求消息

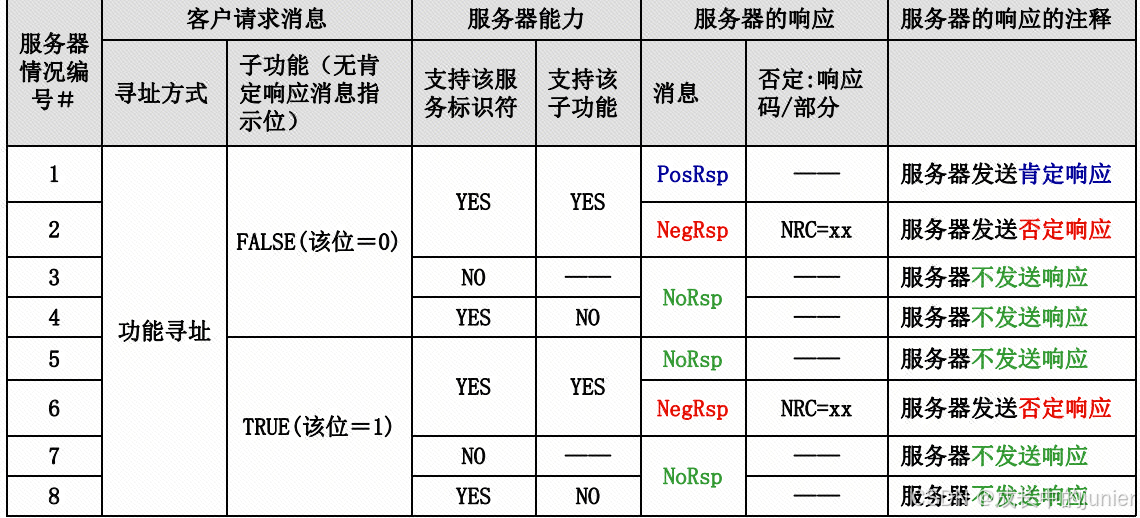

对功能寻址的客户端请求消息



3.2 对不带子功能参数的请求消息的响应

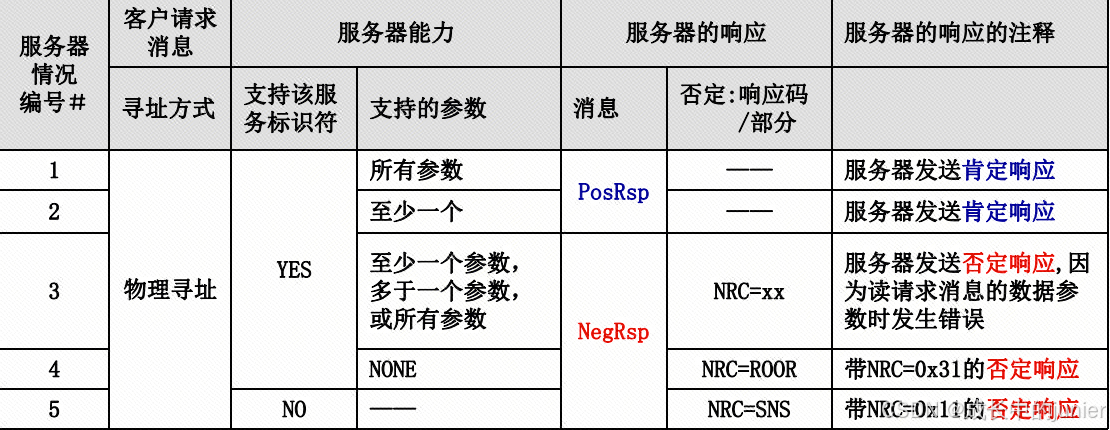

对物理寻址的客户端请求消息

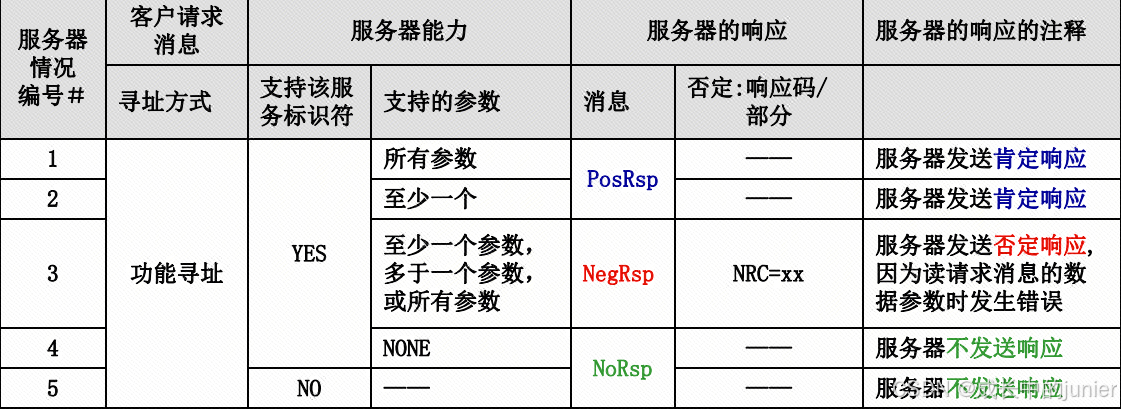

对功能寻址的客户端请求消息

4. 总结一下

物理寻址下，若肯定响应抑制位=0，无论是肯定响应还是否定响应，服务器都需要应答；

若肯定响应抑制位=1，肯定响应不需要应答（但是若回了NRC78,肯定响应也会回复，抑制位失效），否定响应都需要应答。

功能寻址下，肯定响应抑制位=0，若是肯定响应，则服务器发送肯定响应；若是否定响应，服务不支持、子功能不支持、数据参数不支持这三个任一个条件成立，服务器均不需要响应；例如 NRC 12（子功能不支持）,NRC 11(服务不支持)，NRC7E(当前会话下子功能不支持)，NRC 7F(当前会话下服务不支持)，NRC 31(参数请求超出范围) ，不需要响应；NRC22, NRC33则需要回复

肯定响应抑制位=1，若是肯定响应，则服务器不响应；若是否定响应，除了上述不需要回复的NRC，其他都需要回复。

具体场景示例：

场景	抑制位设置	ECU处理结果	依据
请求不支持的服务（NRC 0x11）	1（功能寻址）	不回复任何响应	抑制规则覆盖此NRC
安全访问未解锁（NRC 0x33）	1（功能寻址）	回复否定响应（0x7F + NRC 0x33）	非抑制类NRC需反馈
当前会话不支持子功能（NRC 0x7E）	1（功能寻址）	不回复任何响应	抑制规则覆盖此NRC
请求参数超限（NRC 0x31）	1（功能寻址）	不回复任何响应	抑制规则覆盖此NRC
密钥验证失败（NRC 0x35）	1（功能寻址）	回复否定响应	非抑制类NRC需反馈
