Cadence——布局部分相关教程

本文章基于【凡亿】Cadence Allegro 17.4零基础入门66讲PCB Layout设计实战加个人理解写出

（一）中英文切换

注意：只是将选项卡部分切换中文

1，设置中文

a,打开PCB Editor 17.4以后，点击Help和About

b,可以看到与下图类似的，这个S037就是补丁，只有打了37号补丁以上的版本才能切换中文

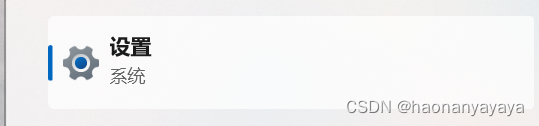

c,打开电脑设置

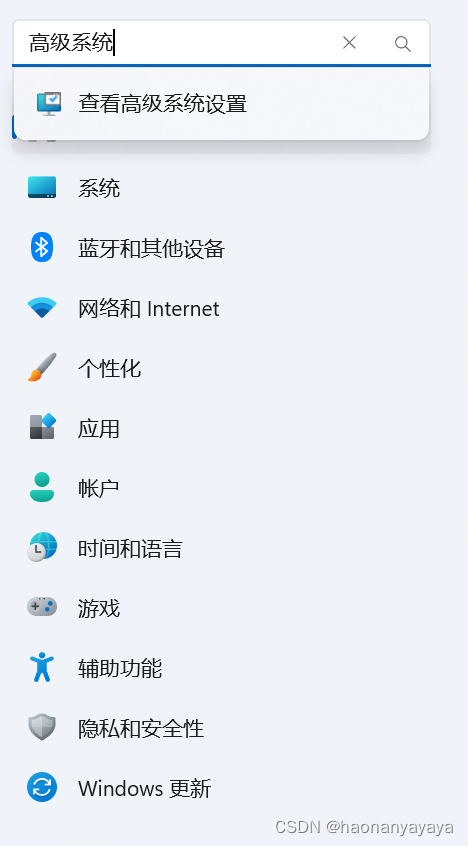

e,打开查看高级系统设置

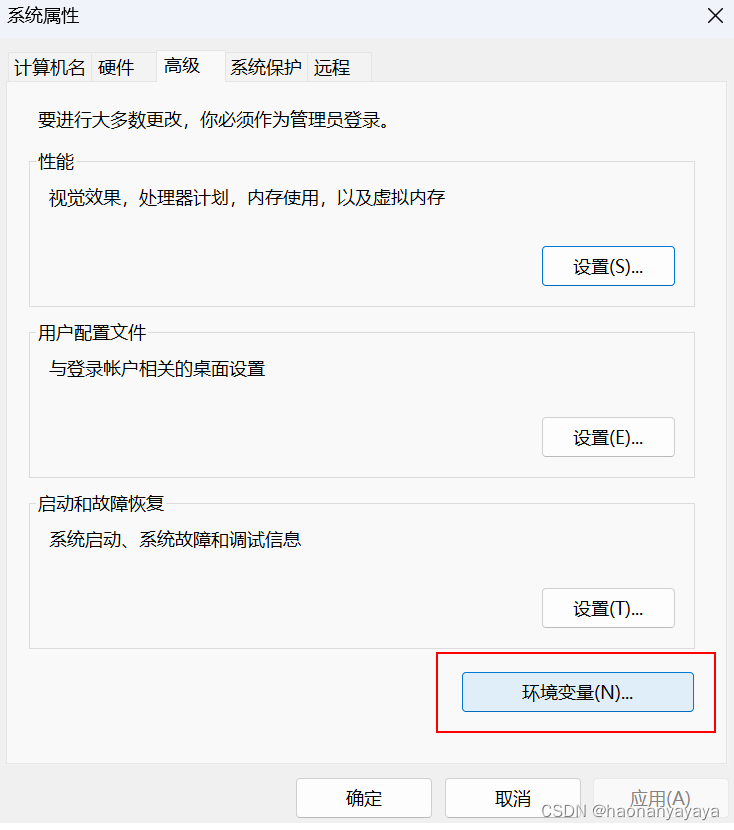

f,点击环境变量

g,点击新建

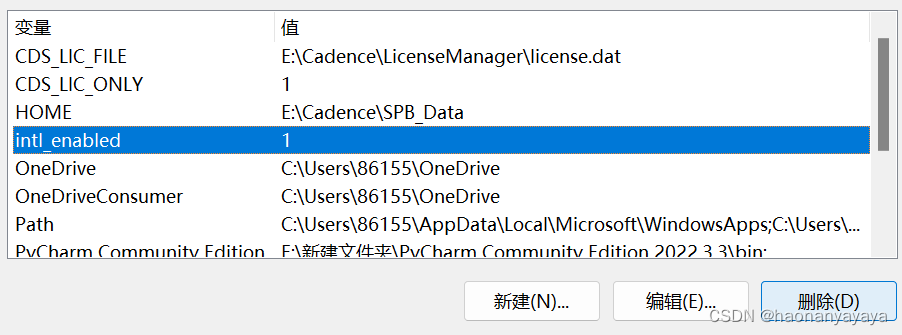

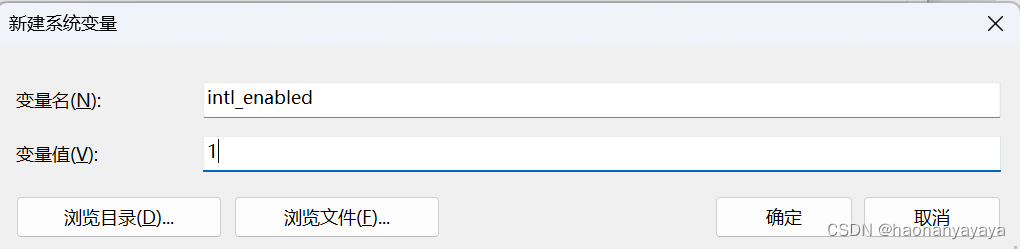

h,输入下图

i,将刚刚打开的页面都点确定

j,将PCB Editor 17.4关闭后再打开就可以

2，删除中文

将选中刚刚添加的删除就行

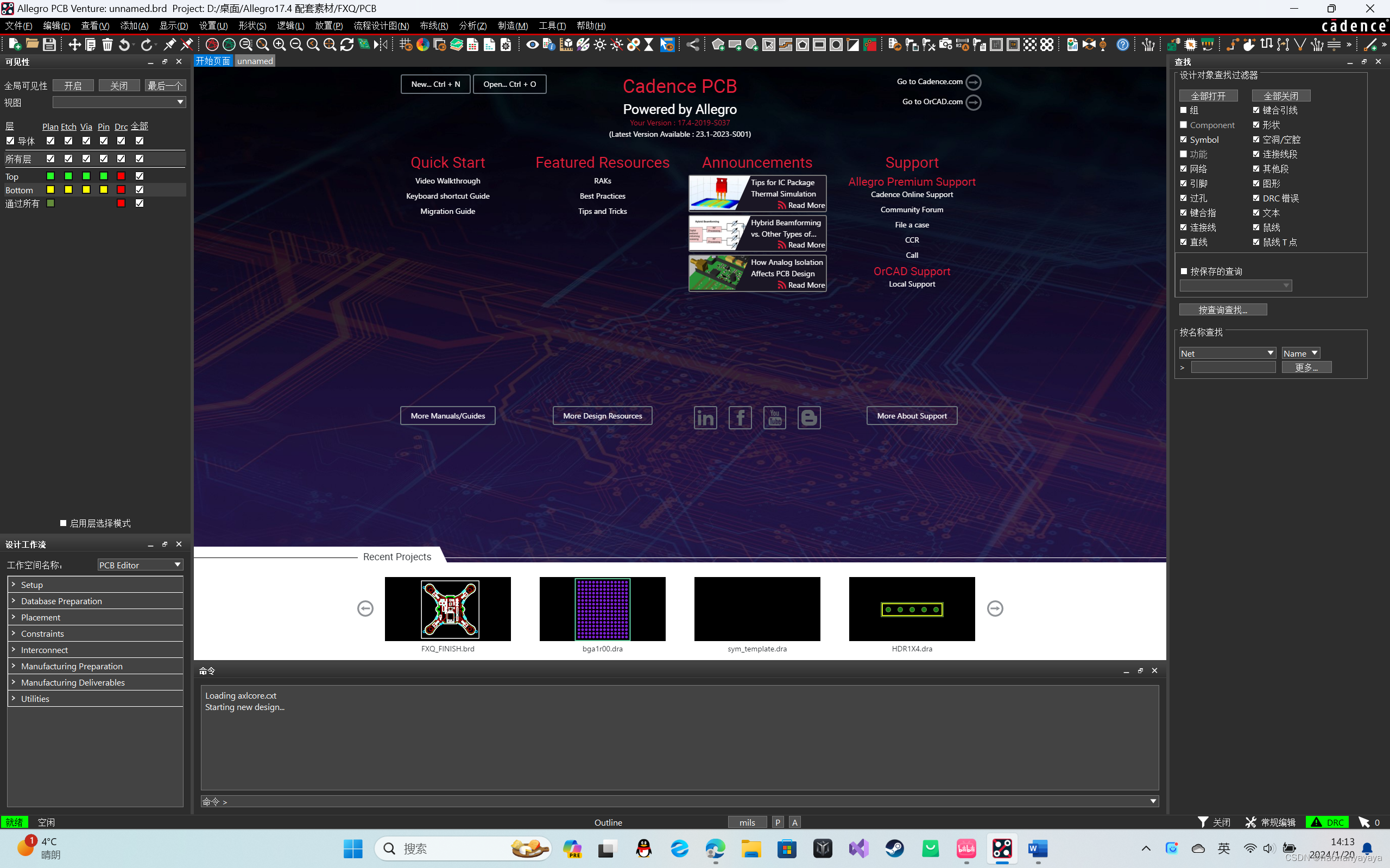

（二）常用页面介绍

1，主题

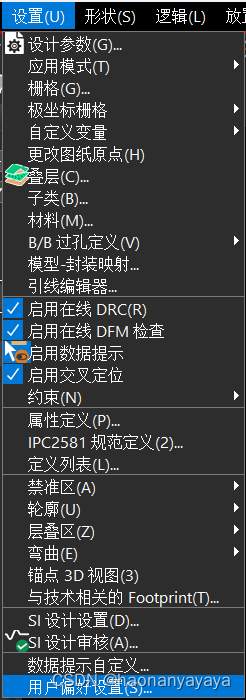

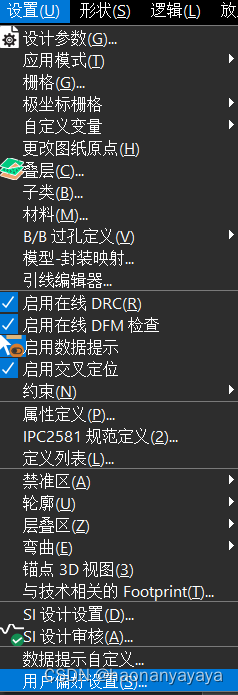

a,点击设置和用户偏好设置

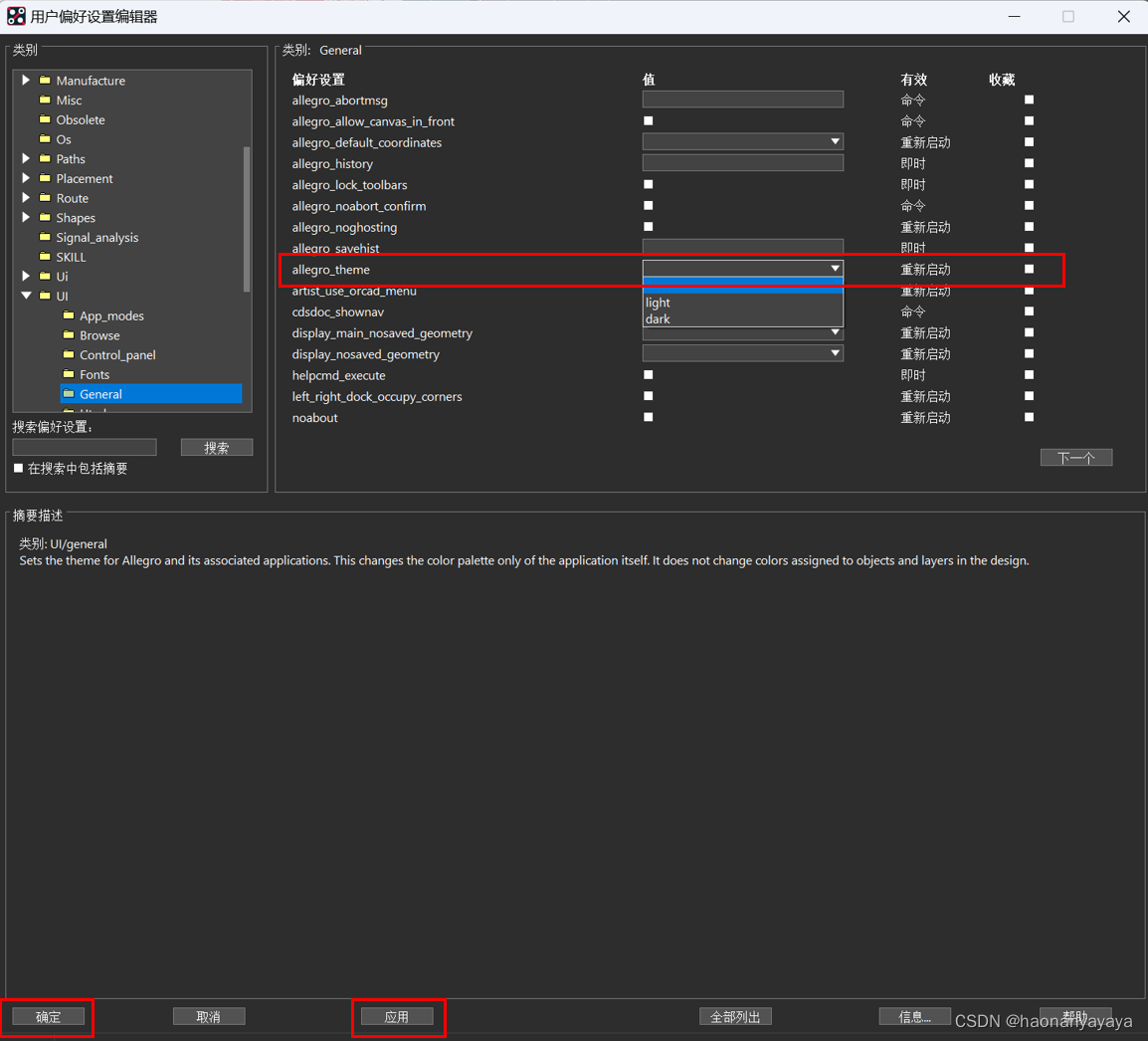

b,点击UI，General和allegro_theme右边方框的三角选择主题（默认dark）

c,点击应用和确定以后重新启动软件就可以发现主题改变

2，修改页面

（1）恢复默认页面

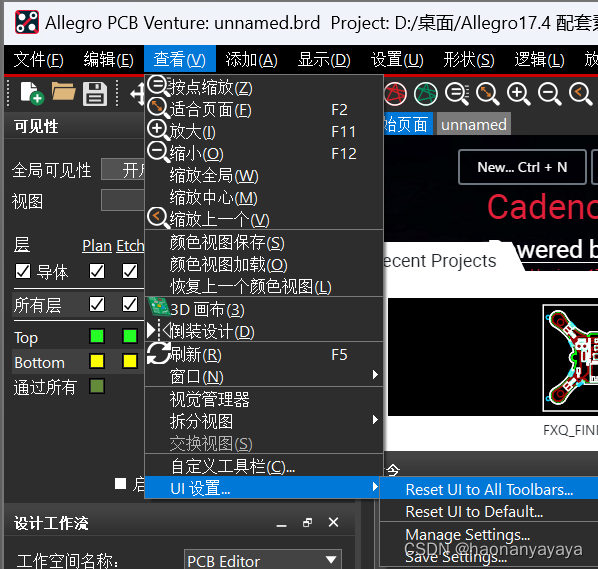

点击查看下的UI设置，点击Reset UI to All Toollbars

如果发现页面少了很多东西，由不知道怎么弄出来

（2）修改页面

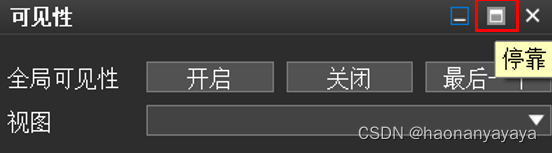

点击方框内的即可将选项卡移出

拖到想要放置的地方变蓝，即可放入栏中

也可以点击红色框内移入

3，工具面板

（1）选项

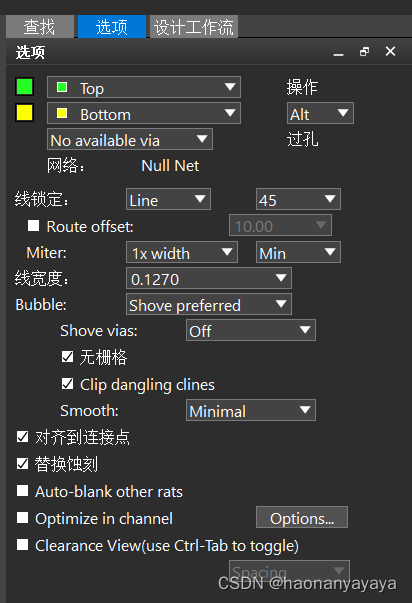

这个部分会根据所用的东西改变，这里以走线为例子

a,先点击下面发光图标

b,右侧改变为

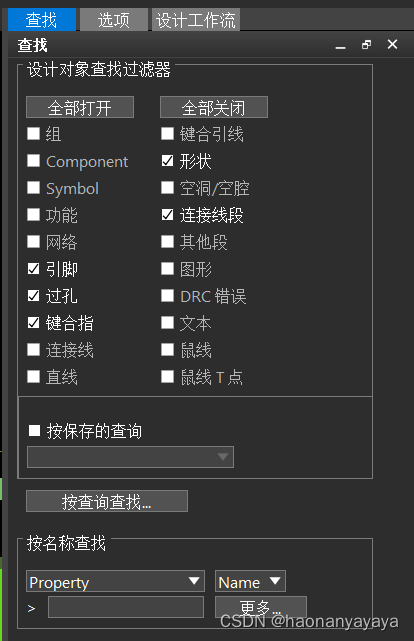

（2）查找

这部分是对元素进行选择

（3）可见性

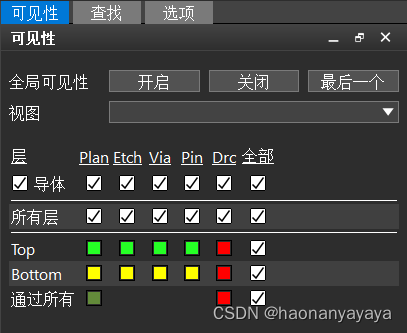

这个实际上是层的显示面板，如果有不想显示的东西可以取消勾选

（4）命令

所有命令都会在这里显示，包括是否执行失败等

(三)快捷键和Stroks命令介绍

1，自带快捷键

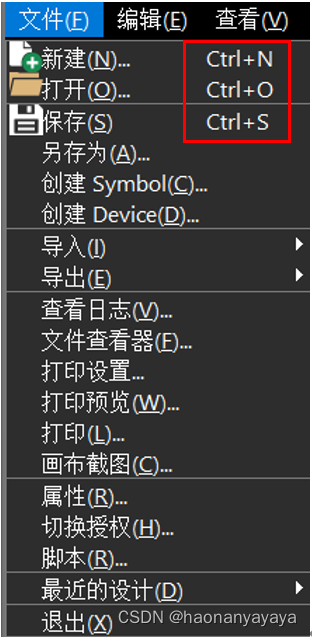

再例如下图中的新建

可以看到软件自带的快捷键，用一只手按可以很明显的感觉到离得很远，用两只手还没有鼠标快，那么还叫什么快捷键呢？

2，更改快捷键

早期定义快捷键只能用Alias，FUNCKEY是Cadence后来推出的，因此在Env里面是共存的。二者各有优缺点，例如Alias对于字母、数字类快捷键需要回车才会执行，Funckey则无需回车，但是如果用Funckey定义的单字符快捷键容易与其他多字符的快捷键冲突，例如，用Funckey定义了c和ck两个快捷键，则按下字母c后，就会直接执行对应的操作，而输入不了ck的快捷键。

组合键使用 ALIAS 一般使用CTRL+ xxxx 或者SHIFT + xxxx

单键使用FUNCKEY 一般使用 a,b,c 1,2,3 F1,F2,F3 INS等

方法一：命令修改

在命令栏中输入需要定义的快捷键以及命令，即可定义。

在命令栏中输入“alias a move”，或者是“funckey a move”，即把小写的字母a定义为了移动命令的快捷键。

要使用英文版本查看这个命令

a,首先点击Move

b,页面左下角会出现名称

‘

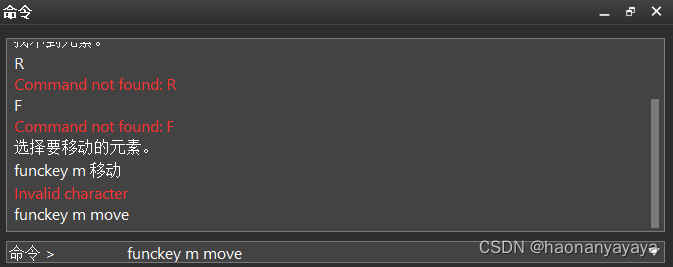

c,在命令行使用alias/funckey + m + move就更改了

方法二

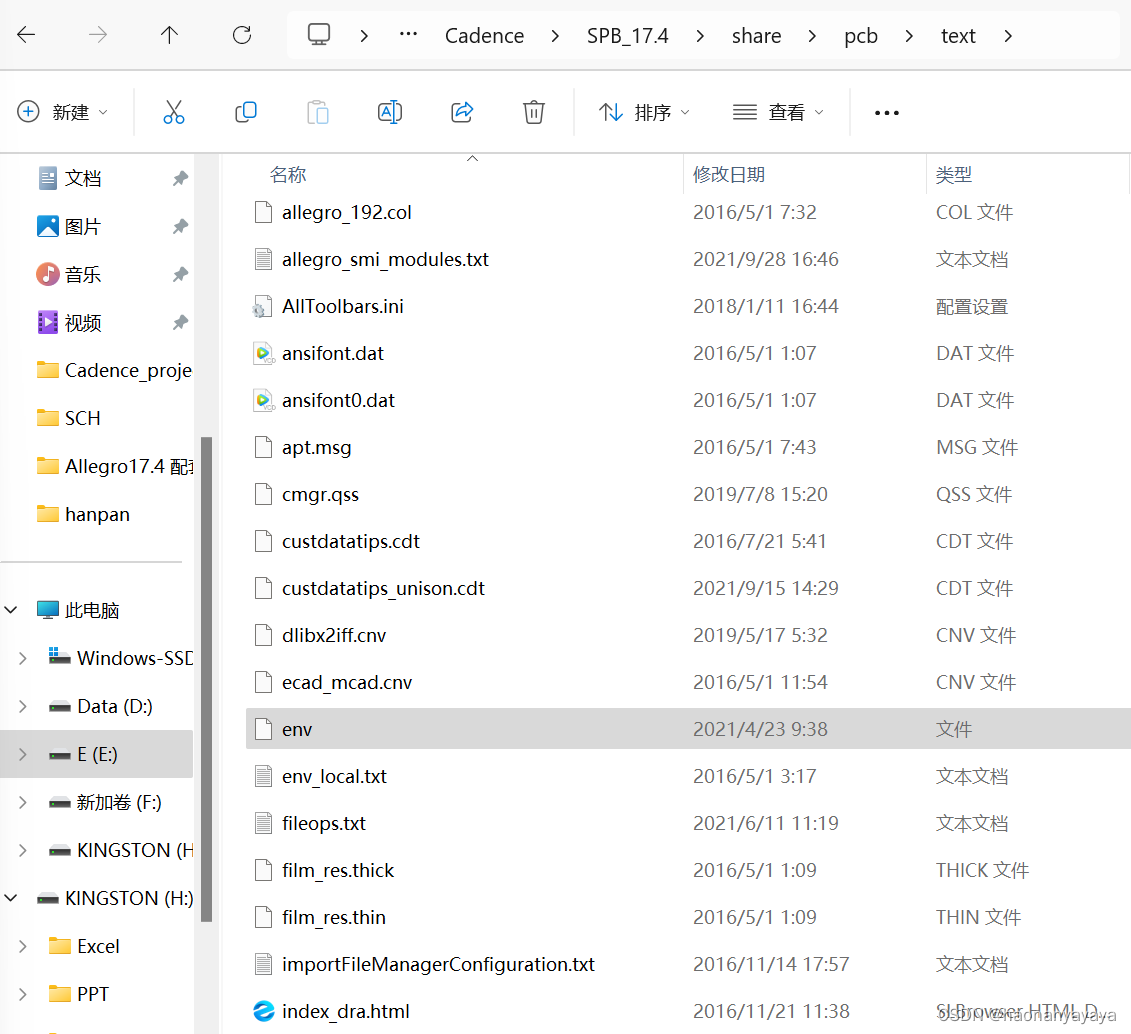

在env文件中指定快捷键，这也是最常用的指定快捷键的办法。env文件的路径如下所示：“E:\Cadence\SPB_17.4\share\pcb\text”，E盘是安装盘符，找到对应的路径即可。找到env文件，然后用记事本打开这个文件，进行编辑即可，然后保存，指定快捷键的方式也是跟命令行指定快捷键的方式是一致的： “alias a move”或是“funckey a move”。

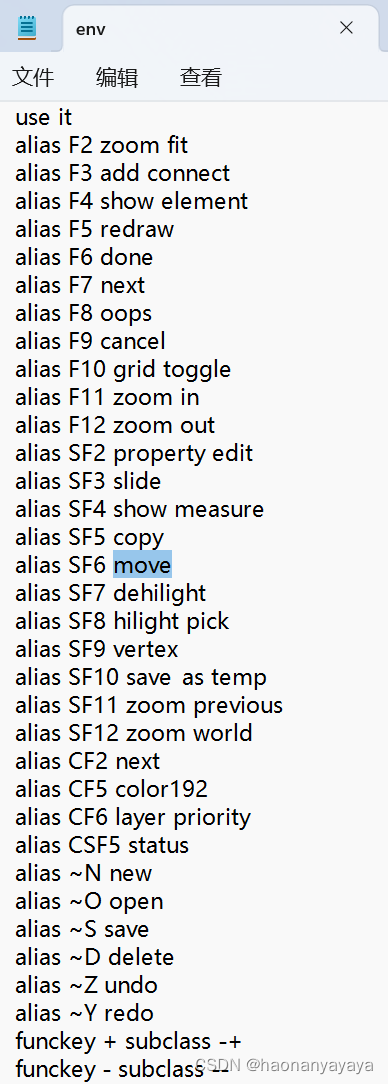

a,打开env文件

b,找到下面的页面

c,在末尾添加指令后保存

单键使用funckey

组合键使用alias(使用时要按回车键)

d,重启软件就可以执行命令

3，注意

软件可以区分大小写，所以设置输入按键是小写，那么输入的命令按键也要是小写（使用Shift+字母，可以打出大写字母）

alias ~D delete中的~是键盘上的Ctrl按键

最好不用修改的按键F1(系统帮助按键) X Y i(X,Y坐标，i偏移)打开后找到需要的修改,如果前面单键定义了，组合键就无法使用，因为系统会直接执行单键命令

4，Stroks命令

右键快捷方式

a,点击设置和用户偏好设置

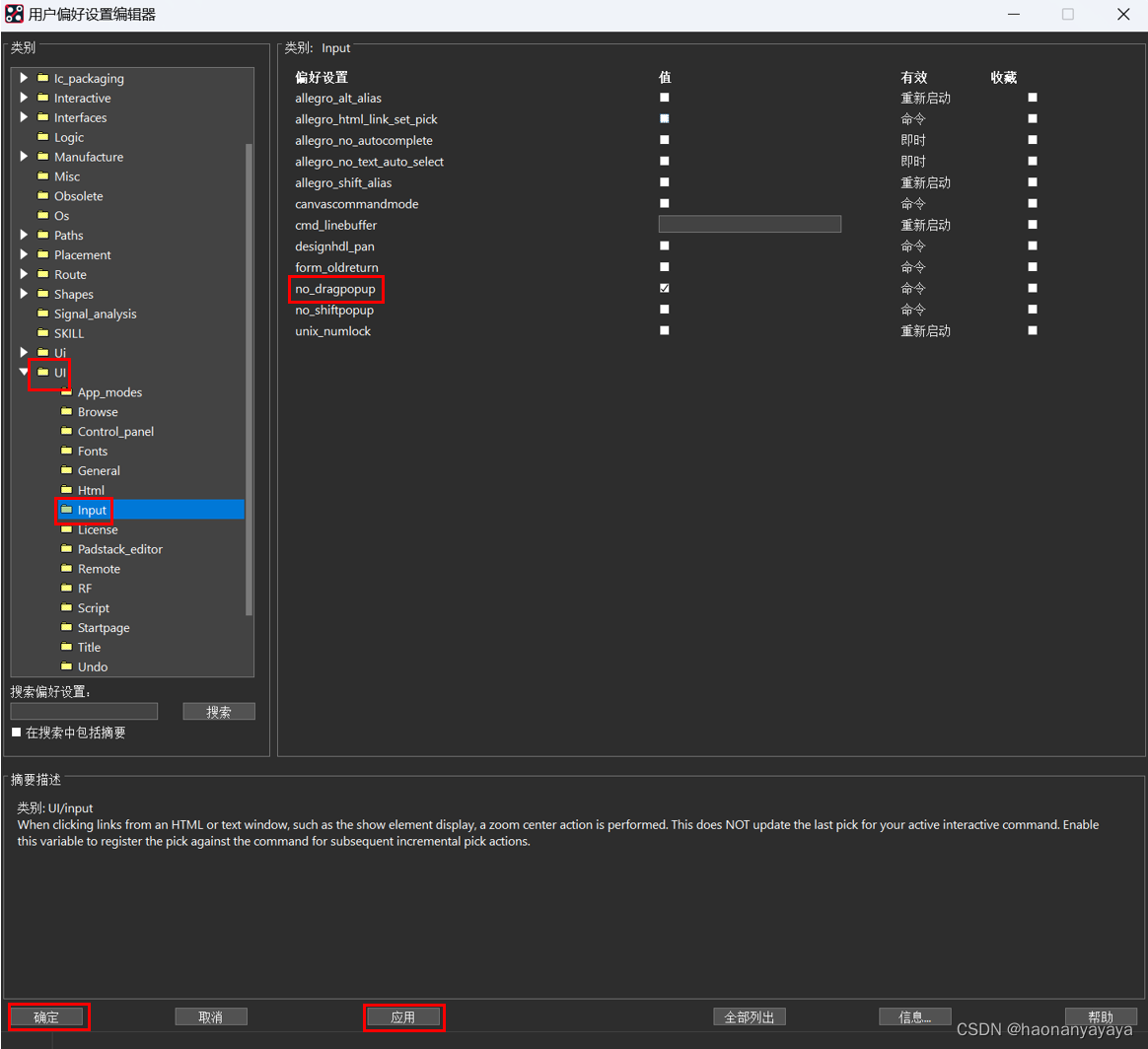

b,点击UI,Input和no_dragopup后面的方框，之后点击应用和确定

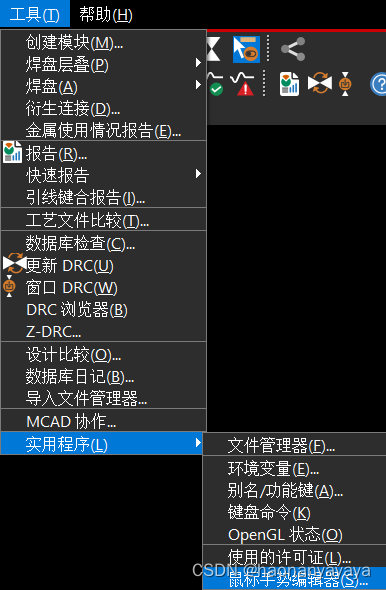

c,点击工具，实用程序和鼠标手势编辑器

d,在中间绘制图形，在Command中输入命令

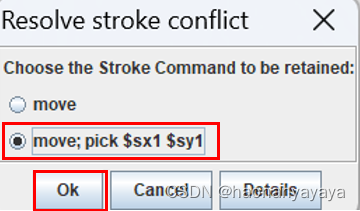

e,出现这个说明已经有了这个命令

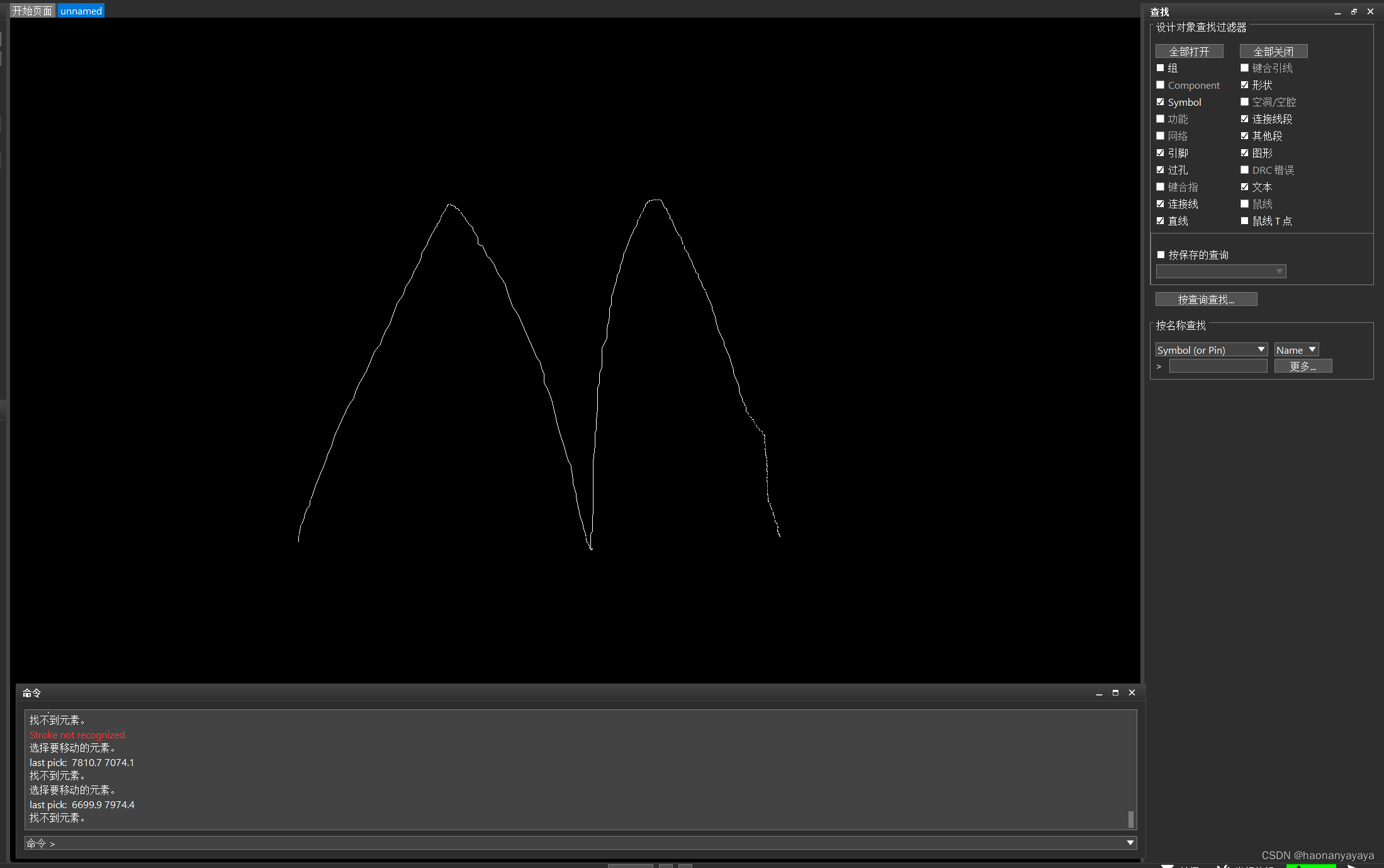

f,回到主界面，按住鼠标右键绘制

如果没有命令会显示

（四）Capture与PCB Editor同步网表与错误解析

1，输出网表

（1）生成第一方网表

a,打开原理图

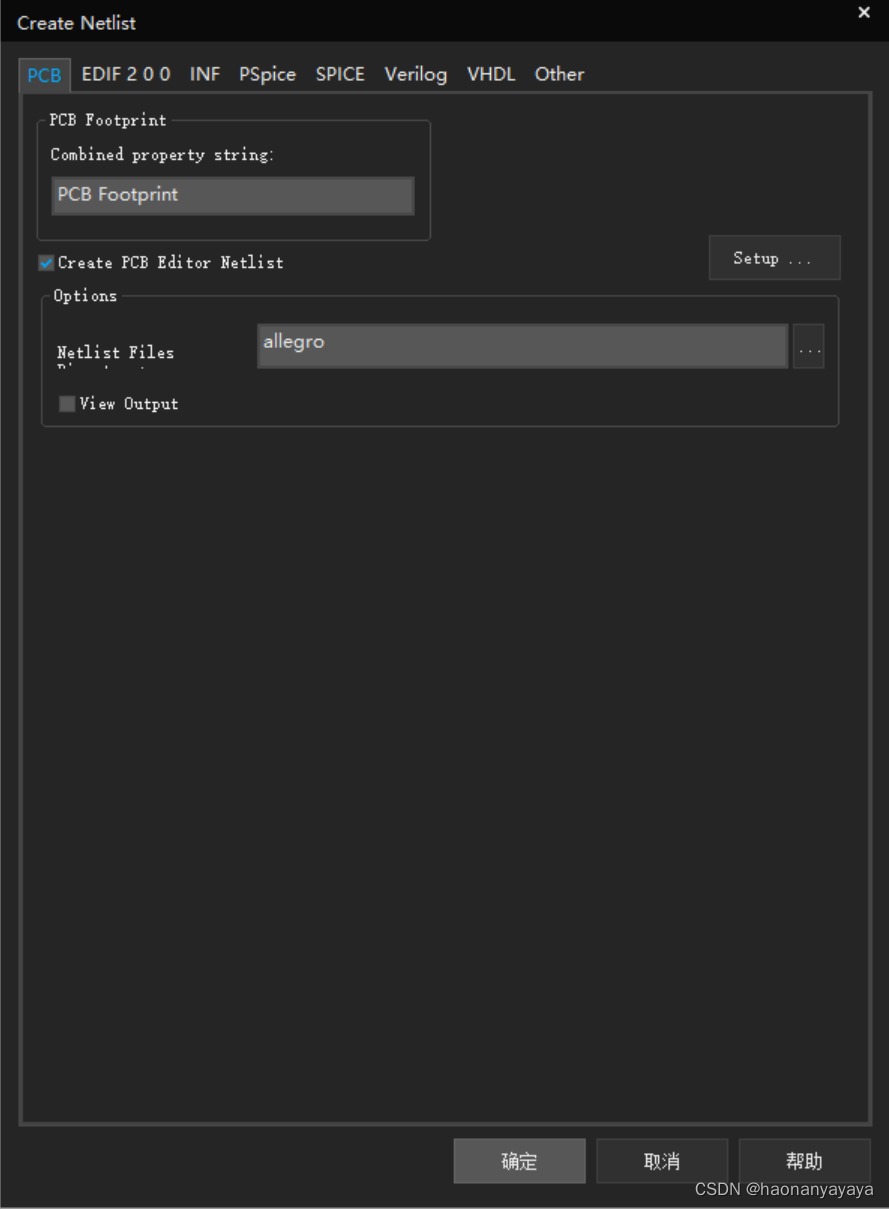

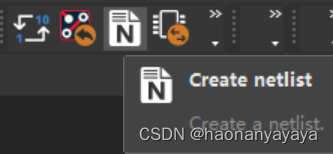

b,点击Create netlist

c,点击确定

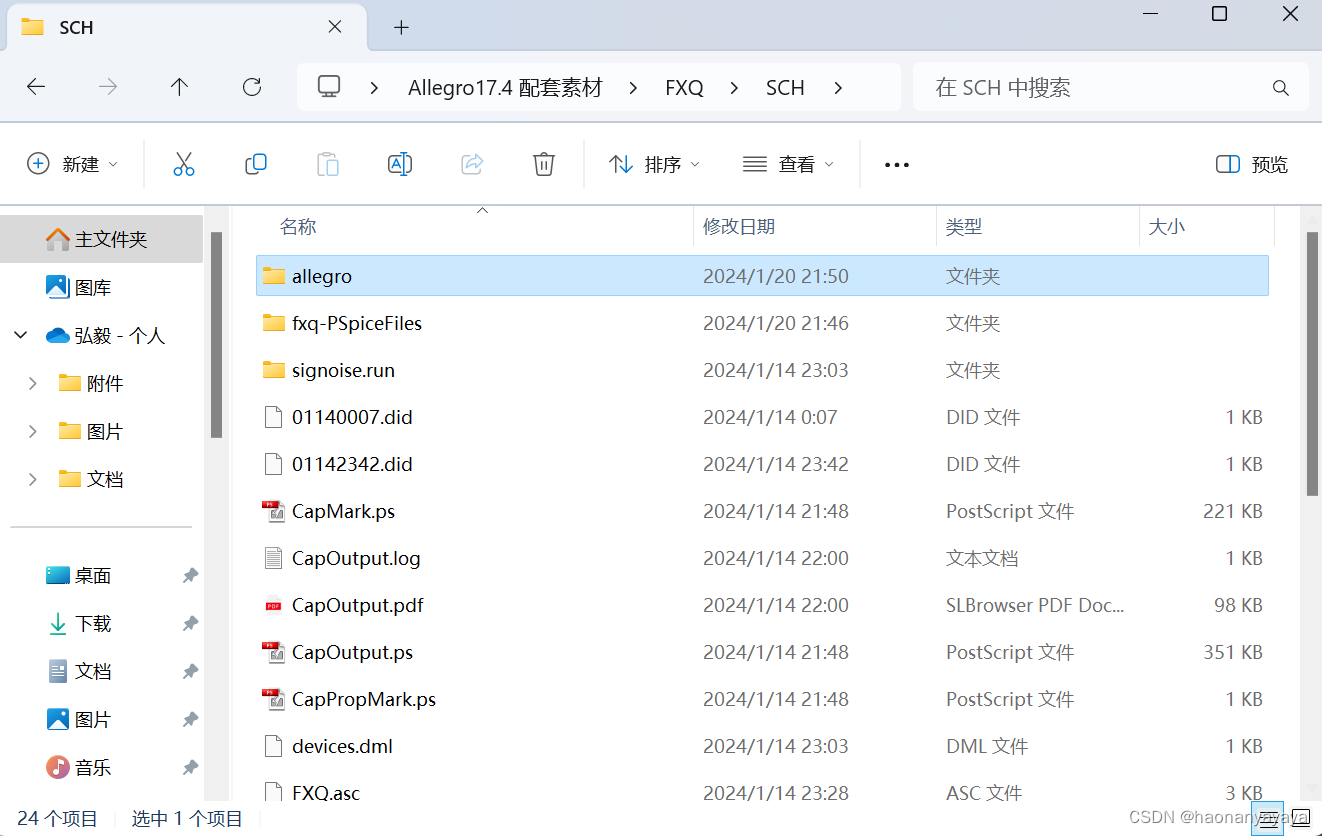

d,经过等待，可以在文件目录下找到allegro文件

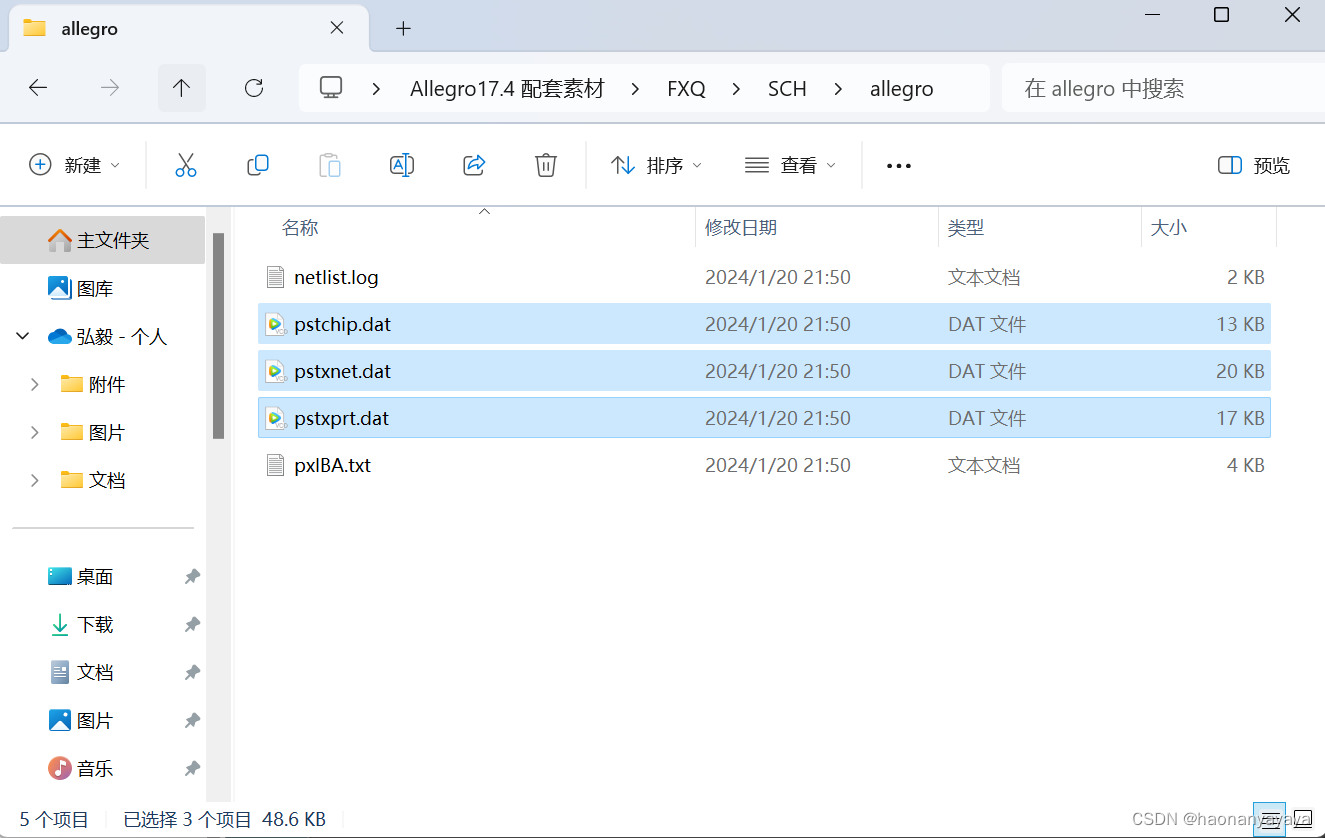

e,打开以后三个dat为后缀的就是网表文件

（2）生成第三方网表

 a,打开原理图

b,点击Create netlist

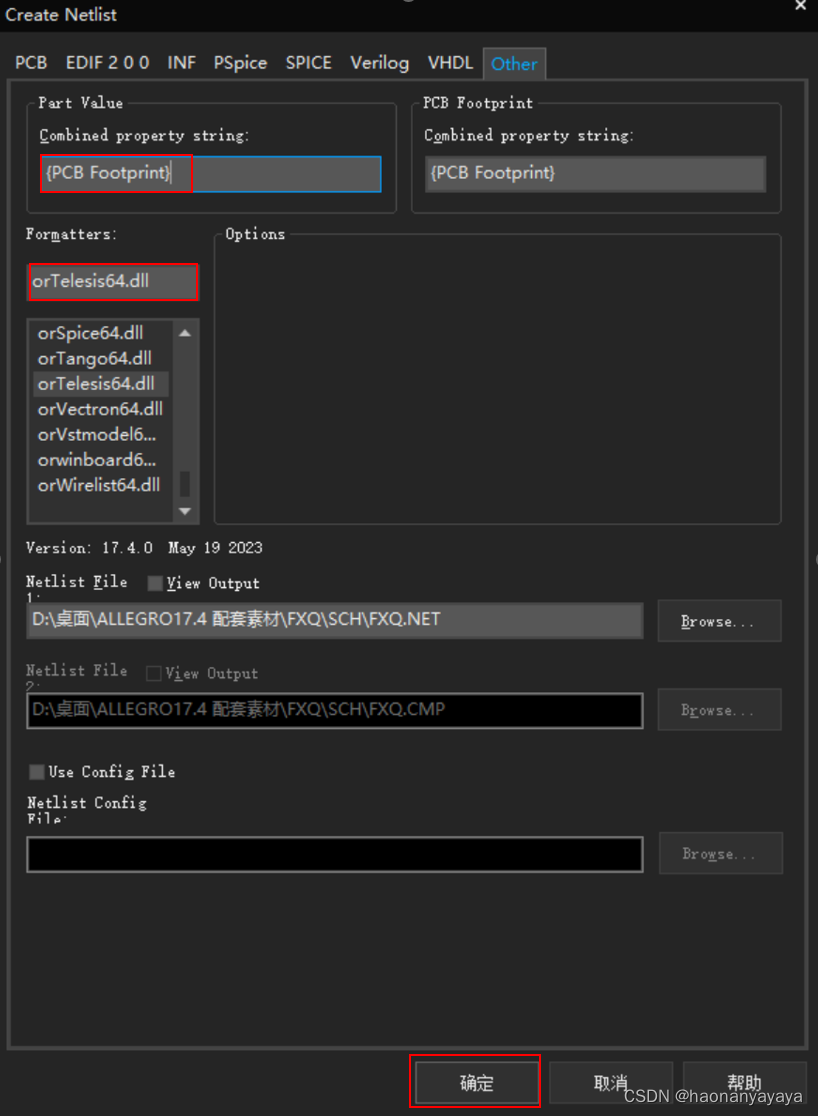

c,修改Part Value和Formatters后点击确定（也可以先选择生成网表的地址）

d,打开对应地址找到NET文件

2，网表同步至PCB

（1）将第一方网表同步至PCB

a,打开PCB Editor 17.4

b,新建Boar
