1.课题概述

使用simulink实现风轮机发电系统建模与仿真，包括风速模型（基本风+阵风+阶跃风+随机风组成），风力机模型，飞轮储能模块等。

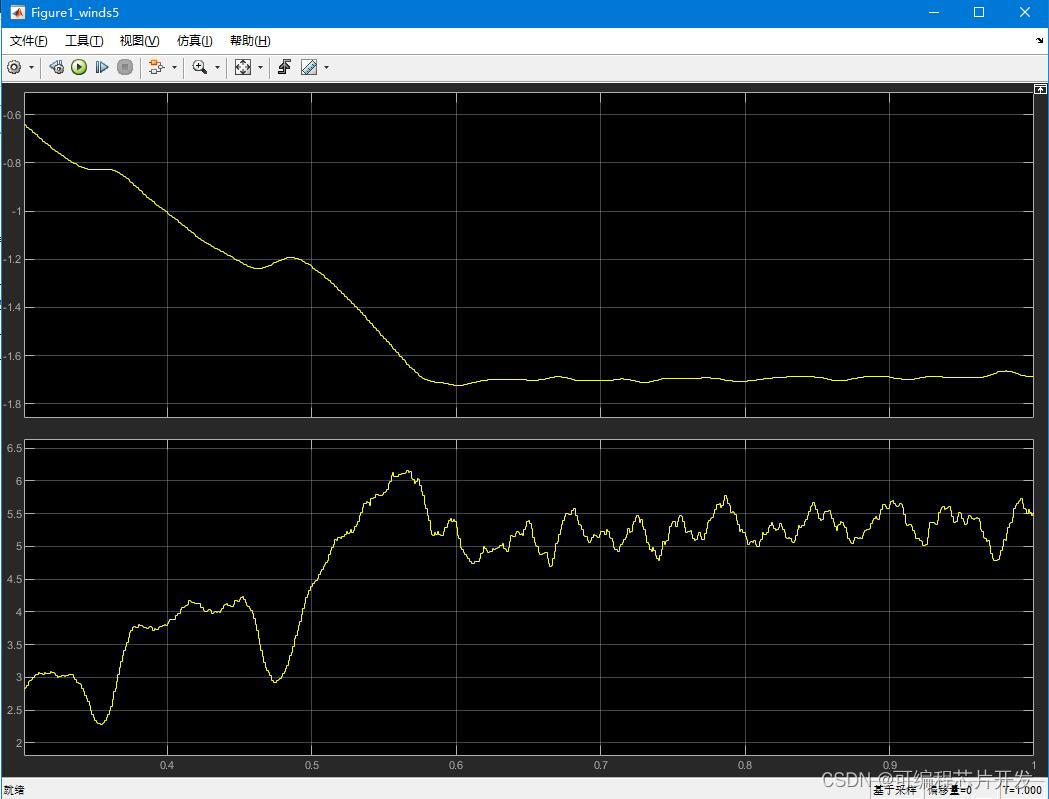

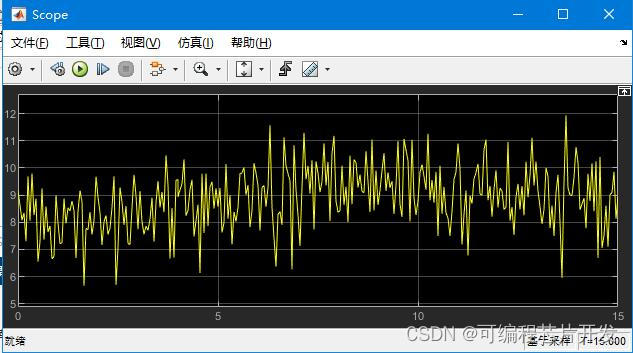

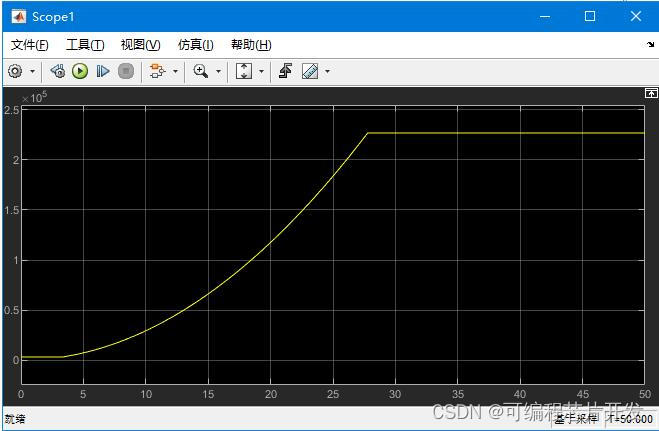

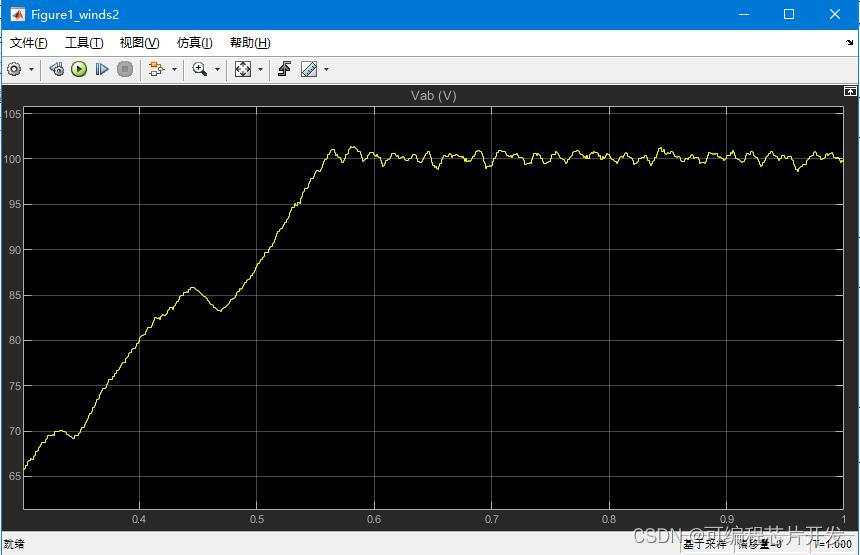

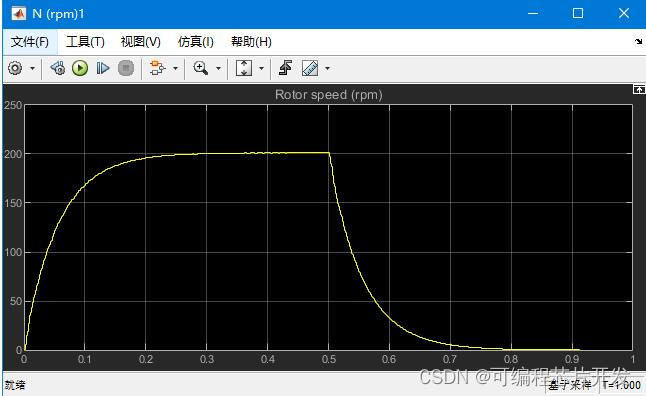

2.系统仿真结果

3.核心程序与模型

版本：MATLAB2022a

风速模块：

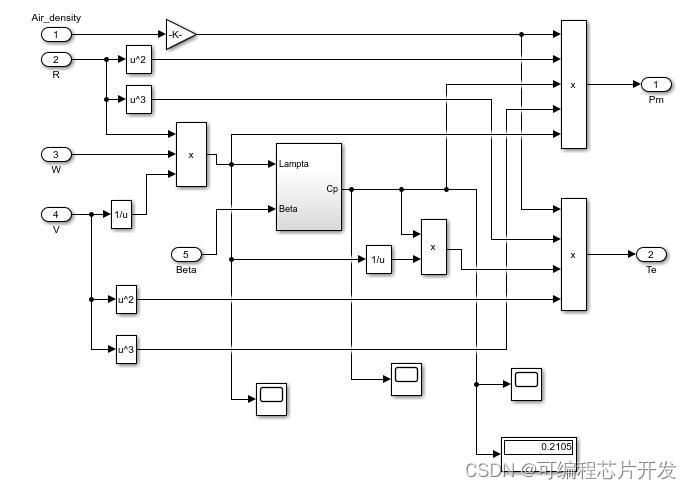

风力机模块

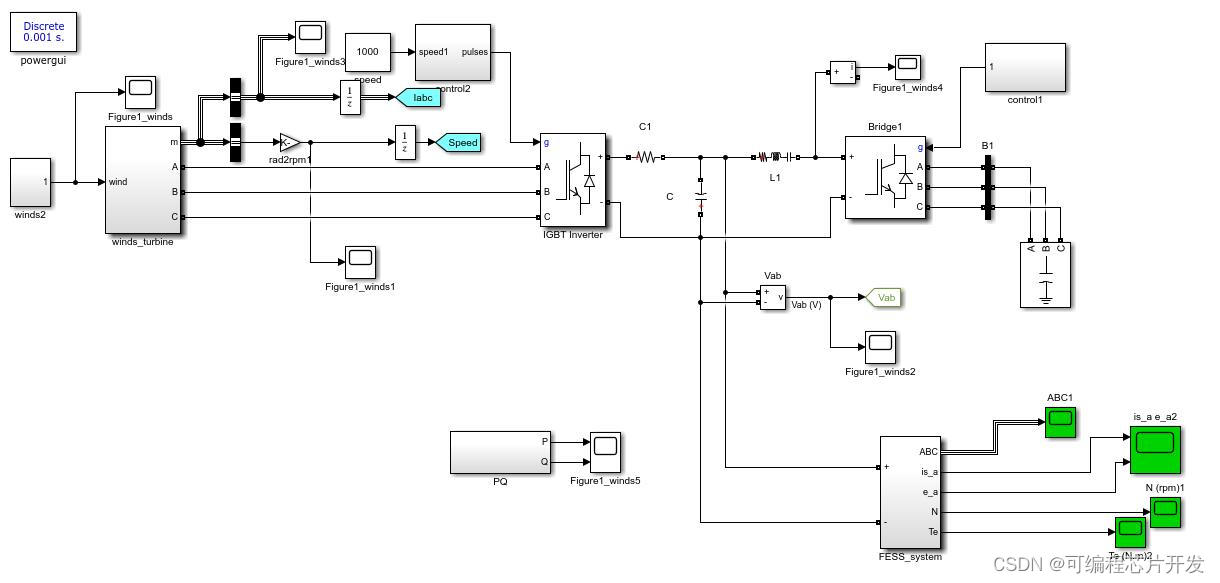

整体模型

02_011m

4.系统原理简介

4.1 风速模型

风速模型在风力发电和其他风能应用领域中具有重要意义。为了更准确地模拟和预测实际风速的变化，通常使用组合风速模型。这种模型考虑了多种风速成分，如基本风、阵风、阶跃风和随机风。以下是对这些风速成分及其数学模型的详细介绍。

一、基本风（Basic Wind）

基本风是风速模型中的稳定成分，代表了长期平均风速。它通常是一个常数，不随时间变化。基本风的数学模型非常简单，可以表示为：

Vb = const

其中，Vb 表示基本风速。在实际应用中，基本风的值通常根据历史气象数据或风能资源评估来确定。

二、阵风（Gust Wind）

阵风是风速模型中的瞬态成分，代表了短时间内风速的突然变化。阵风可以用一个正弦函数来描述，其数学模型为：

Vg(t) = Vg_max * sin(ωg * t)

其中，Vg(t) 表示阵风风速随时间 t 的变化，Vg_max 表示阵风的最大幅度，ωg 表示阵风的角频率。阵风的持续时间和幅度可以根据具体应用场景进行调整。

三、阶跃风（Step Wind）

阶跃风是风速模型中的另一种瞬态成分，代表了风速在某一时刻的突然跳变。与阵风不同，阶跃风的跳变是单向的，即风速从一个值突然跳到另一个值。阶跃风的数学模型可以表示为：

Vs(t) = Vs_step * u(t - t0)

其中，Vs(t) 表示阶跃风风速随时间 t 的变化，Vs_step 表示阶跃的幅度，u(t - t0) 是单位阶跃函数，当 t > t0 时，u(t - t0) = 1；当 t <= t0 时，u(t - t0) = 0。t0 是阶跃发生的时刻。

四、随机风（Random Wind）

随机风是风速模型中的随机成分，代表了实际风速中不可预测的随机波动。随机风可以用一个随机过程来描述，如白噪声或有色噪声。在风力发电领域，常用的随机风模型是基于Kaimal谱或Mann谱的随机过程。Kaimal谱的数学模型为：

S_v(f) = (2 * σ^2 * L/V) / [1 + 6 * f * L/V]^(5/3)

其中，S_v(f) 是风速功率谱密度，σ 是风速标准差，L 是湍流尺度参数，V 是平均风速，f 是频率。基于这个功率谱密度，可以生成符合Kaimal谱的随机风速序列。

五、组合风速模型（Combined Wind Speed Model）

组合风速模型是将基本风、阵风、阶跃风和随机风组合在一起得到的完整风速模型。其数学模型为：

V_total(t) = Vb + Vg(t) + Vs(t) + Vr(t)

其中，V_total(t) 表示总风速随时间 t 的变化，Vb 是基本风速，Vg(t) 是阵风风速，Vs(t) 是阶跃风风速，Vr(t) 是随机风风速。这个组合模型能够更真实地模拟实际风速的变化情况。

在实际应用中，组合风速模型可用于风力发电机的设计、性能评估、控制系统设计等方面。通过调整模型中各个参数的值，可以模拟不同场景下的风速变化情况，从而为风力发电系统的设计和优化提供有力支持。

4.2 风力机模型

风力机模型是研究和设计风力发电系统的重要工具，它可以描述风力机的空气动力学特性、机械特性以及电气特性。通过风力机模型，可以对风力机进行性能预测、控制系统设计、优化设计等。风力机是一种利用风能驱动风轮旋转，并通过传动系统将机械能传递给发电机的装置。其基本原理可以概括为以下几个步骤：

风能捕获：风力机的叶片受到风的压力，产生旋转力矩，使风轮开始旋转。叶片的形状和角度设计使得风轮在特定风速下能够捕获最大的风能。
机械能转换：风轮的旋转通过传动系统（如齿轮箱）传递给发电机。传动系统的作用是将风轮的低速旋转转换为发电机所需的高速旋转。
电能转换：发电机将机械能转换为电能。在发电机中，磁场与导线中的电流相互作用，产生电磁感应现象，从而生成电能。
电能输出：发电机产生的电能通过电力电子装置（如变流器）进行转换和调节，以满足电网的电压和频率要求，然后输送到电网中供用户使用。

风能利用系数是描述风力机从风中提取能量的效率的参数。它取决于叶尖速比（TSR）和桨距角（β）。风能利用系数的数学公式为：

Cp = (1/2) * ρ * A * V^3 / Pg

其中，ρ 是空气密度（kg/m^3），A 是风轮扫过的面积（m^2），V 是风速（m/s），Pg 是风力机输出的机械功率（W）。风能利用系数的最大值（Cp_max）通常接近0.593，这是由贝茨定律确定的。
