【AT32】低功耗设计

睡眠模式

概念

在睡眠模式下，CPU 时钟关闭，其他时钟均正常工作，电压调节器正常工作，所有的 I/O 管脚都保持它 们在运行模式时的状态，调节器 LDO 以正常功耗模式提供 1.2V 电源（CPU 内核、内存和内嵌外设）。

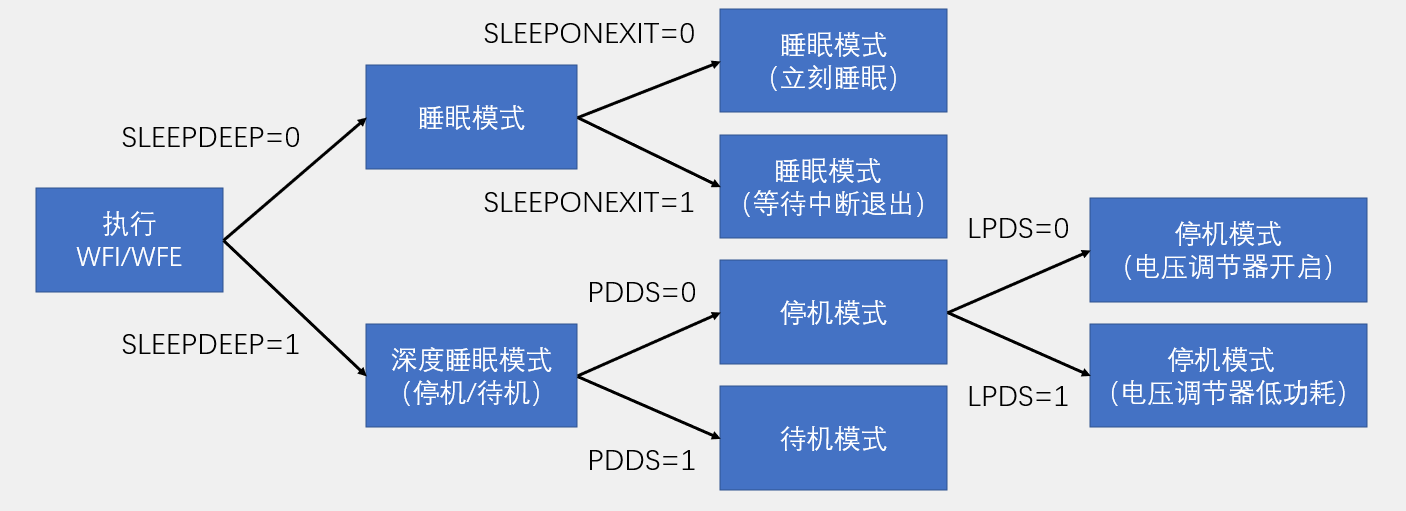

1. 当 SLEEPDEEP=0，SLEEPONEXIT=0 时，执行 WFI 或 WFE 指令，此时可立即进入睡眠模式。 SLEEP-ON-EXIT 模式
2. 当 SLEEPDEEP=0，SLEEPONEXIT=1 时，执行 WFI 指令，此时当系统从最低优先级的中断处理程序中 退出时，可立即进入睡眠模式。

有如下两种方式进入睡眠模式

1. __WFI(); 中断唤醒，只要产生外设中断，都能使系统退出睡眠模式。
2. __WFE(); 事件唤醒，存在两种方式的唤醒事件，使系统退出睡眠模式：

• 使能任一外设中断（未在 NVIC 中使能）且使能 SEVONPEND 位可以产生唤醒事件。 系统唤醒后，需清除外设中断挂起位和 NVIC 通道挂起位。
• 配置内部 EXINT 线为事件模式来产生唤醒事件。 从执行 WFE 指令进入睡眠模式唤醒所需的时间最短，因为没有时间损失在中断的进入或退出上。

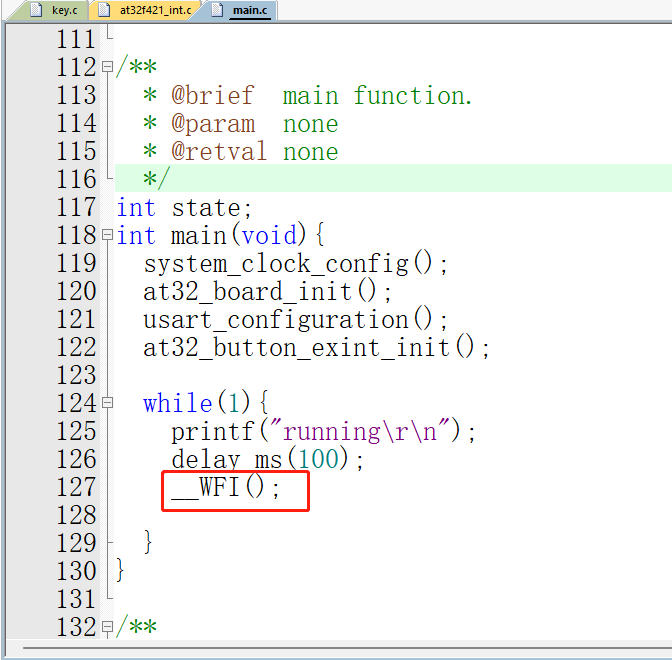

WFI使用

直接在主循环调用__WFI(); SLEEPDEEP和SLEEPONEXIT两个寄存器保持默认0；循环每次执行到这就会进入立刻睡眠模式，每次按键按下才会进入下一次循环。

深度睡眠模式

概念

比普通睡眠模式更加省电，在深度睡眠模式下，所有 1.2V 时钟关闭，HICK 和 HEXT 振荡器都被关闭，电压调节器以正常工作或低 功耗工作状态给 1.2V 域供电，所有 I/O 管脚都保持它们在运行模式时的状态，SRAM 和寄存器内容保持。

使用

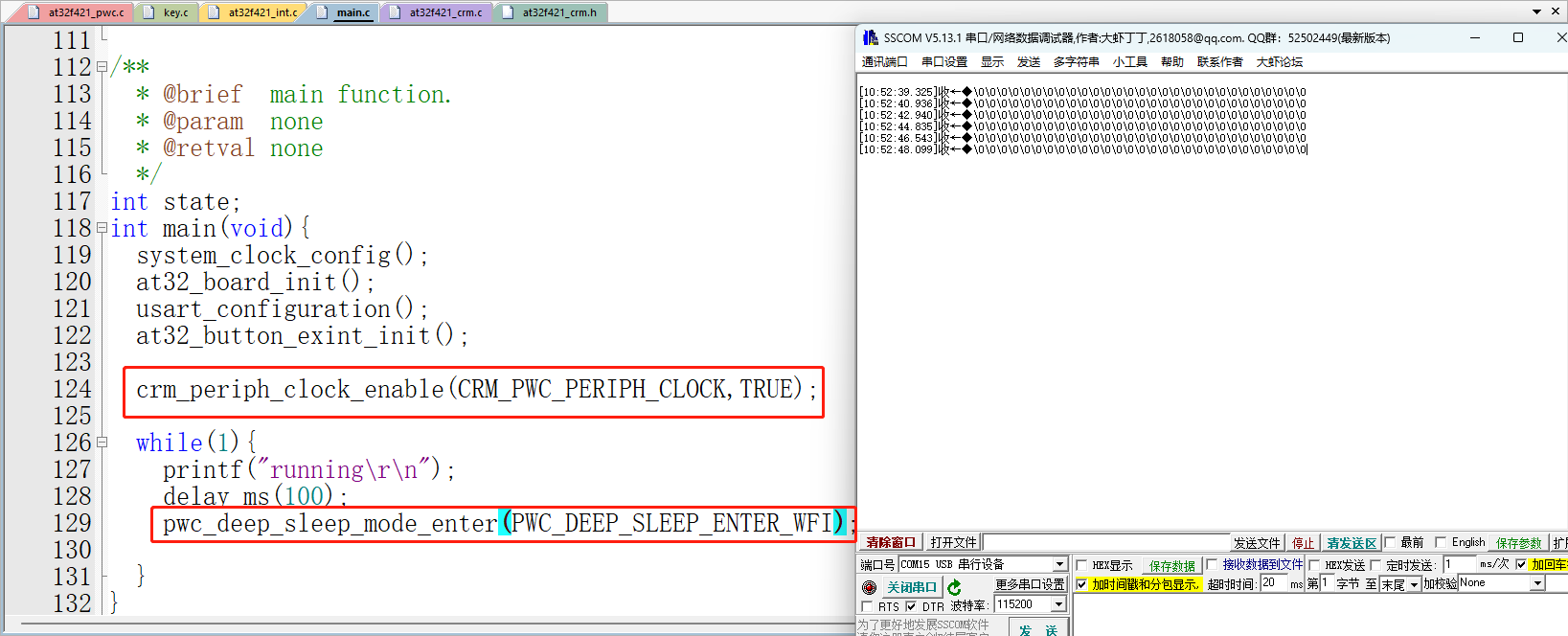

使能PWC外设时钟crm_periph_clock_enable(CRM_PWC_PERIPH_CLOCK,TRUE);

调用函数进入深度睡眠pwc_deep_sleep_mode_enter(PWC_DEEP_SLEEP_ENTER_WFI);

【注意】进入睡眠模式之后再次烧录代码需要按一下复位键之后立即烧录

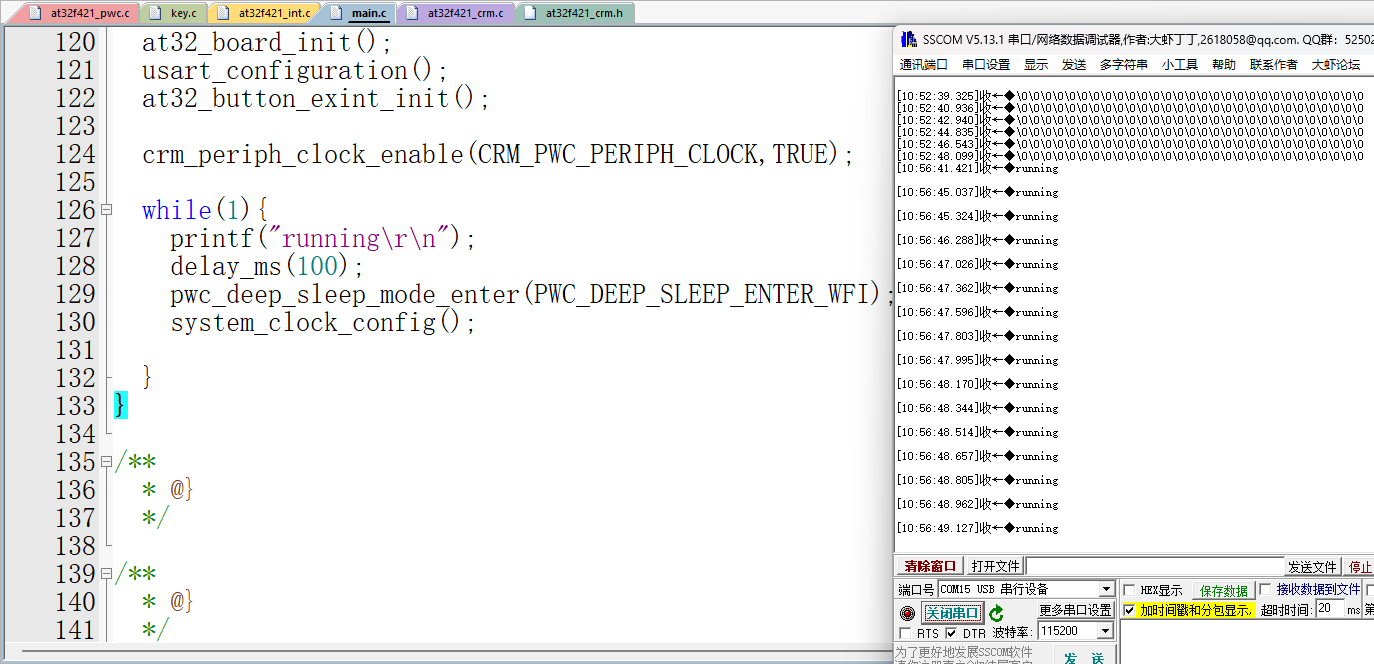

实验中会发现printf打印的全都是0或者乱码，这是因为深度睡眠模式为了省电关闭了HICK 和 HEXT 晶振，所以我们在中断退出睡眠模式之后需要重新调用system_clock_config();打开晶振。

待机模式

概念

待机模式可最大限度的降低系统功耗，在该模式下，电压调节器关闭，只有 VDD/VDDA 域维持供电，其 他的 1.2V 供电区域，PLL、HICK 和 HEXT 振荡器都被断电。寄存器和 SRAM 中的内容也会丢失。 通过设置 Cortex-M4 系统控制寄存器中的 SLEEPDEEP 位，设置电源控制寄存器(PWC_CTRL)中 LPSEL 位，并清除电源控制及状态寄存器（PWC_CTRLSTS）中的 SWEF 位的情况下，执行 WFI 或 WFE 指令即可进入待机模式。

唤醒方式：

1. 发生 WKUPx 引脚的上升沿
2. ERTC 闹钟事件的上升沿
3. ERTC 入侵事件
4. ERTC 时间戳
5. NRST 引脚上外部复位
6. WDT 复位
