0. GATT协议

从设备连接的角度看，

外围设备：例如esp32，蓝牙耳机等，广播自身信息，让中心设备可以找到自己
中心设备：例如手机，电脑等，扫描外设设备，选择想要连接的外设

中心设备可以连接多个外围设备，例如笔记本电脑作为中心设备，可以连接蓝牙耳机，蓝牙键盘等多个设备。外围设备只能被一个中心设备连接，你想想，蓝牙耳机可以被多个手机连接吗。

从通信角度来看，处于连接状态时的两个设备，它们各自充当两种角色中的一种：

服务端（Server）：包含被GATT客户端读取或写入的特征数据的设备。esp32就是服务端，为手机提供各种服务
客户端（Client）：从GATT服务器中读取数据或向GATT服务器写入数据的设备。手机电脑就是客户端，连接到esp32，并且查询想要的数据。

真的是让人摸不着头脑，讲道理esp32作为服务端应该可以为多个客户端提供的服务的，但是esp32又是外围设备，只能连接一个中心设备（手机），也就只能给一个手机提供服务。客户端是合理的，可以连接多个服务器，请求多个服务数据。

1. 蓝牙广播自身信息

我们将esp32作为外设设别，要想被发现，就需要不断的广播自己的信息，这样才能被中心设备发现。esp32自带的蓝牙模块

import bluetooth        #导入BLE功能模块

ble = bluetooth.BLE()   #创建BLE设备
ble.active(True)         #打开BLE
#设置BLE广播数据并开始广播
ble.gap_advertise(100, adv_data = b'\x02\x01\x06\x03\x09\x41\x42')

上面gap_advertise函数就是在不断的广播蓝牙的信息，打开手机的蓝牙调试软件，我们发现多了一个AB的蓝牙设备。广播的意思就是大声吆喝，谁都能听的见，所有的外设设别都是在不断广播的，但是当蓝牙设备被连接时，其他中心设备将无法再搜索到该设备。

2. 广播数据包结构

蓝牙的信息按照一定的数据结构编码成二进制，最终就得到了 b'\x02\x01\x06\x03\x09\x41\x42'。蓝牙广播包的最大长度是37个字节，其中设备地址（AdvA）占用了6个字节，只有31个字节（AdvData）是可用的。这31个可用的字节又按照一定的格式来组织，被分割为n个AD Structure。
在这里插入图片描述

AdvA：表示广播方的地址，即蓝牙设备的MAC地址，长度为6字节。
Data：表示数据包，AdvData由若干个广播数据单元（即AD Structure）组成。AD Structure的结构=Length+AD Type+AD data。
- Length：表示该AD Structure数据的总长度，即为AD Type与AD Data的长度和（即不含 Length字段本身的1字节）。
- AD Type：表示该广播数据代表的含义，如设备名、UUID等。
- AD Data：表示具体的数据内容。

我们按照AD Structure结构来解析一下上面的adv_data数据

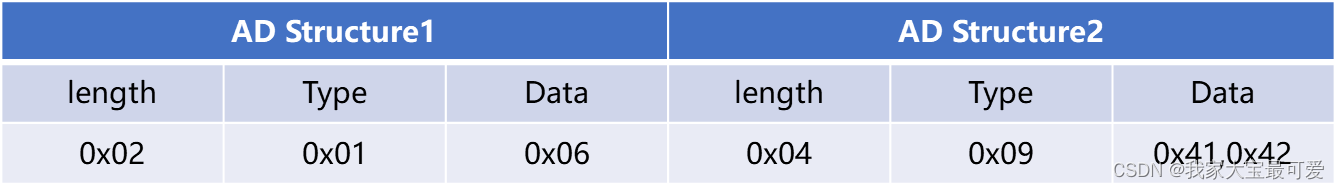

在这里插入图片描述

AD Structure 1

字段	长度	取值	说明
Length	1字节	0x02	表示AD Type与AD Data的总长度。
AD Type	1字节	0x01	表示该广播数据代表的含义。此处取值固定为0x01，表示设备标识
AD Data	1字节	0x06	表示蓝牙设备的物理连接能力。esp32只支持LE(低功耗蓝牙)，不支持BR/EDR(经典蓝牙)，一般都将设备设为处于普通发现模式，所以我们只设置Bit1和Bit2，即0x06（b00000110）。

bit0：LE受限可发现模式。
bit1：LE通用可发现模式。
bit2：不支持BR/EDR。
bit3：对Same Device Capable（控制器）同时支持BLE和BR/EDR。
bit4：对Same Device Capable（主机）同时支持BLE和BR/EDR。
bit5~7：预留。

AD Structure 2

字段	长度（字节）	取值	说明
Length	1字节	0x03	表示AD Type与AD Data的总长度。
AD Type	1字节	0x09	表示蓝牙的名称
AD Data	2字节	0x41,0x42	蓝牙的名称，asiic表示的就是AB

AD Type可以从蓝牙联盟的官网查看，我这里罗列了几个常见的

ad_types:
 - name: Flags
   value: 0x01
 - name: Complete List of 16-bit Service Class UUIDs
   value: 0x03
 - name: Complete List of 128 bit service Class UUIDs
   value: 0x07
 - name: Shortened Local Name
   value: 0x08
 - name: Complete Local Name
   value: 0x09
 - name: Transmit power level
   value: 0x0A
 - name: Appearance
   value: 0x19
 - name: Manufacturer Specific Data
   value: 0xFF

3. 修改中文蓝牙名称

蓝牙广播的数据最终都需要编码成utf-8，我们可以使用encode将中文名称编码成utf-8，然后构建成AD Structure的数据结构，将蓝牙模式与蓝牙名称拼接在一起广播出去

import bluetooth        #导入BLE功能模块
ble = bluetooth.BLE()   #创建BLE设备
ble.active(True)         #打开BLE
name = "中国蓝牙".encode() # 编码成utf-8格式
adv_mode = bytearray(b'\x02\x01\x06')  # 正常蓝牙模式, ad struct 1
adv_name = bytearray((len(name) + 1, 0x09)) + name # 0x09是蓝牙名称,ad struct 2
adv_data = adv_mode + adv_name
ble.gap_advertise(100, adv_data = adv_data)

4. 数据收发交互

连接到esp32的蓝牙之后，就要考虑怎么传输数据了，蓝牙的数据交互依靠的是服务和特性。

服务services：蓝牙可以提供很多服务，例如键盘鼠标服务，心率监控服务，环境监测服务等，每个服务都有自己的uuid。
特性：有了服务，用户就可以通过调用这个服务获取自己想要的数据了，特性可以理解为接口数据。

直接说蓝牙服务跟特性太抽象了，举几个不太恰当的例子来帮助理解。比如我们要开发一个环境监控服务，这个服务有几个数据接口，例如读取温度的接口，读取湿度的接口，通过每个接口就可以获取想要的数据了，同样我们可以再实现一个电量监控服务，监控设备的电量，也提供一个电量读取的接口，随着服务的增多，我们可以考虑设计一个工厂类

class EnvService:
    def get_temperature(self):
        return "38.5"

    def get_humidity(self):
        return "0.25"

class BatteryService:
    def get_battery(self):
        return "78"

class FactoryService:
	def __call__(self, fs):
		if fs == "env":
			return EnvService()
		elif fs == "battery":
			return BatteryService()

es = FactoryService("env")
bs = FactoryService("battery")

print(es.get_temperature())
print(es.get_humidity())
print(bs.get_batteryself())

使用蓝牙的时候你怎么能让别人知道你定义的是什么服务和接口呢？蓝牙联盟使用uuid来区分不同的服务和特性。蓝牙联盟定义了非常多的标准服务和特性。当你使用0x1124大家就知道你是一个hid服务，当你使用0x1106大家就知道你是一个文件传输服务，当你使用0x180F就知道你是一个电量监控服务。知道了你是什么服务以后就可以通过相应的接口来进行通信。接口也是使用uuid来定义的，例如0x2A19就是电池电量的监控接口，通过这个uuid来进行数据交互。操作uuid来读取数据，听起来就很茫然，其实是你把这个uuid传入到蓝牙sdk中，sdk会返回一个句柄（接口）来给你操作

env_service_uuid = 0x181A # 定义服务的uuid，映射就是环境监控服务
# 定义特性（接口）的uuid， 还需要指明这个特性是否可读写
env_tmp_uuid = (0x2A6E, WRITE | READ) # 温度特性
env_hum_uuid = (0x2A6F, WRITE | READ) # 湿度特性
# 组成环境检测服务，服务的uuid以及特性的uuid
env_service = (service_uuid, (env_tmp_uuid, env_hum_uuid))

services = (env_service, )
# 到蓝牙的sdk注册服务，拿到数据接口，通过这个接口可以读写数据
((tem_handle, hum_handle, ), ) = ble.gatts_register_services(services)

import struct
# 温度特性写入数据
ble.gatts_write(tem_handle, struct.pack("<B", int(100)))
# 对所有连接上的蓝牙设备发送数据，蓝牙只能连接一个中心设备，所以conn_handles只有一个0值
# 很多文章直接写成ble.gatts_notify(0, tem_handle)
for handle in conn_handles:
 	# Notify connected centrals to issue a read.
	ble.gatts_notify(handle, tem_handle)

conn_handles是所有连接的蓝牙设备，例如可能有很多手机都连接了这个esp32，就会有多个conn_handle，所以需要先把数据写到特性接口中，然后notify到所有连接的手机。

5. 蓝牙事件处理

现在的问题就是我们怎么知道哪些手机连接了esp32，esp32收到的数据又是来自哪个手机呢？这就需要蓝牙的中断事件来帮我们获取想要的数据了，蓝牙中断监听各种事件，例如有设备连接了，或者连接断开了，或者收到了其他设备的数据，都是通过事件触发的。我们在中断函数中监听蓝牙的各种事件

import bluetooth        #导入BLE功能模块
ble = bluetooth.BLE()   #创建BLE设备
ble.active(True)         #打开BLE
name = "中国蓝牙".encode() # 编码成utf-8格式
adv_mode = bytearray(b'\x02\x01\x06')  # 正常蓝牙模式, ad struct 1
adv_name = bytearray((len(name) + 1, 0x09)) + name # 0x09是蓝牙名称,ad struct 2
adv_data = adv_mode + adv_name
ble.gap_advertise(100, adv_data = adv_data)

def ble_irq(event, data): # 蓝牙中断函数
    if event == 1: #蓝牙已连接
    	# 作为外设设备，一旦被中心设备连接之后就无法再被其他设备连接，所以conn_handle只能为0
        conn_handle, addr_type, addr = data
        print(f"fd = [{conn_handle}] connect")

    elif event == 2: #蓝牙断开连接
        conn_handle, addr_type, addr = data
        print(f"fd = [{conn_handle}] disconnect")
        ble.gap_advertise(100, adv_data = adv_data)

    elif event == 3: #收到数据
    # 作为中心设备，可能会连接很多外设设备，即各种各样的服务，例如hid服务，env服务，battery服务等，通过conn_handle来区分是哪个设备（服务）发来的数据
    # 通过attr_handle来区分收到的是哪个特性的数据
        conn_handle, attr_handle = data
        print(f"fd = [{conn_handle}], char = [{attr_handle}] recive msg")

ble.irq(ble_irq)

event=1就是蓝牙连接事件，event=2就是断开蓝牙，envent=3就是收到了数据
更多的事件可以在micropython的文档中找到，这里给出一部分常用的

from micropython import const
_IRQ_CENTRAL_CONNECT = const(1)
_IRQ_CENTRAL_DISCONNECT = const(2)
_IRQ_GATTS_WRITE = const(3)
_IRQ_GATTS_READ_REQUEST = const(4)
_IRQ_SCAN_RESULT = const(5)
_IRQ_SCAN_DONE = const(6)
_IRQ_PERIPHERAL_CONNECT = const(7)
_IRQ_PERIPHERAL_DISCONNECT = const(8)
_IRQ_GATTC_SERVICE_RESULT = const(9)
_IRQ_GATTC_SERVICE_DONE = const(10)
_IRQ_GATTC_CHARACTERISTIC_RESULT = const(11)
_IRQ_GATTC_CHARACTERISTIC_DONE = const(12)
_IRQ_GATTC_DESCRIPTOR_RESULT = const(13)
_IRQ_GATTC_DESCRIPTOR_DONE = const(14)
_IRQ_GATTC_READ_RESULT = const(15)
_IRQ_GATTC_READ_DONE = const(16)
_IRQ_GATTC_WRITE_DONE = const(17)
_IRQ_GATTC_NOTIFY = const(18)

data是一个元组，其中conn_handle表示连接的句柄，不同的手机连接就会得到不同的句柄，通过conn_handle就可以区分不同的设备了。attr_handle则是特性句柄，event=3表示的是esp32接收数据的事件，通过conn_handle我们可以知道是哪个设备发来的数据，通过attr_handle我们则能知道发过来的是哪个特性的数据。

6. 数据收发实现

import struct
import time
import bluetooth        #导入BLE功能模块
ble = bluetooth.BLE()   #创建BLE设备
ble.active(True)         #打开BLE
name = "中国蓝牙".encode() # 编码成utf-8格式
adv_mode = bytearray(b'\x02\x01\x06')  # 正常蓝牙模式, ad struct 1
adv_name = bytearray((len(name) + 1, 0x09)) + name # 0x09是蓝牙名称,ad struct 2
adv_data = adv_mode + adv_name

env_service_uuid = bluetooth.UUID(0x181A) # 定义服务的uuid，映射就是环境监控服务
# 定义特性（接口）的uuid， 还需要指明这个特性是否可读写
env_tmp_uuid = (bluetooth.UUID(0x2A6E), bluetooth.FLAG_READ | bluetooth.FLAG_NOTIFY ) # 温度特性
env_hum_uuid = (bluetooth.UUID(0x2A6F), bluetooth.FLAG_READ | bluetooth.FLAG_NOTIFY) # 湿度特性
# 组成环境检测服务，服务的uuid以及特性的uuid
env_service = (env_service_uuid, (env_tmp_uuid, env_hum_uuid))

services = (env_service, )
# 到蓝牙的sdk注册服务，拿到数据接口，通过这个接口可以读写数据
((tem_handle, hum_handle, ), ) = ble.gatts_register_services(services)
ble.gap_advertise(100, adv_data = adv_data)
conn_handles = []
def ble_irq(event, data): # 蓝牙中断函数
    if event == 1: #蓝牙已连接
        conn_handle, addr_type, addr = data
        conn_handles.append(conn_handle)
        print(f"fd = [{conn_handle}] connect")

    elif event == 2: #蓝牙断开连接
        conn_handle, addr_type, addr = data
        conn_handles.remove(conn_handle)
        print(f"fd = [{conn_handle}] disconnect")
        ble.gap_advertise(100, adv_data = adv_data)

    elif event == 3: #收到数据
        conn_handle, attr_handle = data
        print(f"fd = [{conn_handle}], char = [{attr_handle}] recive msg")

ble.irq(ble_irq)

while True:
    time.sleep(1)
    # 温度特性写入数据
    ble.gatts_write(tem_handle, struct.pack("<B", int(100)))
    # 对所有连接上的蓝牙设备发送数据
    for handle in conn_handles:
        ble.gatts_notify(handle, tem_handle)

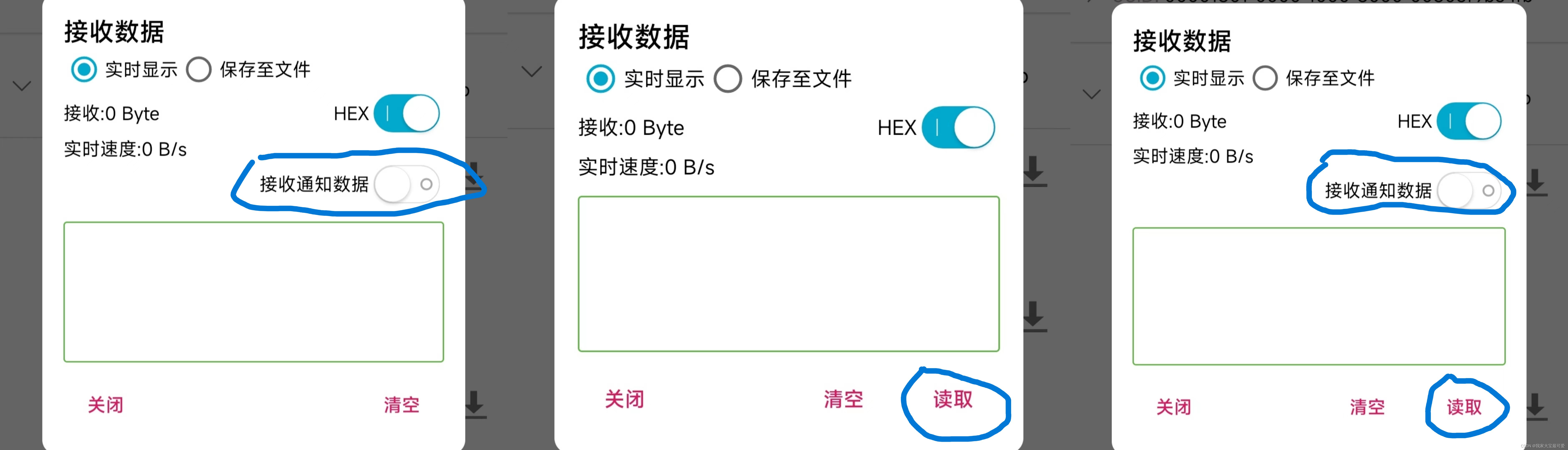

这里面特性权限让人非常困惑，为什么设置的READ权限？我把READ权限给去掉之后再试，发现手机没办法读取数据了。突然意识到这个权限是开发给客户端的，就像我们平时写的服务一样，如果给用户提供了READ权限，客户端才能从服务端读取数据，否则是查询不到的。notify则表示客户端是否可以监听服务发送的数据，服务的数据是不断变化的，大部分时候我们希望服务端数据更新之后，可以收到服务端通知，所以需要设置notify权限

权限，是指给客户端开通的权限，开通了read权限，客户端才能读取服务器的数据，开通了notify权限，用户才能收到服务器的通知

在这里插入图片描述

随着我深入理解，发现下面这段代码写的也有问题，

while True:
    time.sleep(1)
    # 温度特性写入数据
    ble.gatts_write(tem_handle, struct.pack("<B", int(100)))
    # 对所有连接上的蓝牙设备发送数据
    for handle in conn_handles:
        ble.gatts_notify(handle, tem_handle)

我本意是不断更新本地数据，然后把这个数据通知给客户端读取，后来发现这两个函数并不是这个意思

BLE.gatts_write(value_handle, data)
把数据写入到本地，客户端通过value_handle可以读取本地的数据
BLE.gatts_notify(conn_handle, value_handle, data=None, /)
发送通知给某个（conn_handle）连接的客户端，如果data设置的None，那么就把本地当前的值发送出去（通过gatts_write可以把值写入到本地），否则，如果data不是None，那就会把data的值发送给客户端，并且local value将会被更新为data

还有一点需要注意，函数的gatts的意思是gatt services，意思是服务使用的，还有gattc，是个客户端使用的，这个设计的真是莫名其妙。esp32再连接后只能作为一个角色，要不就是客户端，要不就是服务端，只能二选一，当esp32作为服务端的时候难道还可以调用gattc客户端的函数不成？为啥不统一呢？
说回正题，gatts_write把data写入到了本地，客户端读取数据的时候是直接读取的local value，也就是本地值，所以如果我们的值没有发生变化，不需要一直往本地写

# 温度特性写入数据
# 值没有发生变化，所以放到while循环外侧
ble.gatts_write(tem_handle, struct.pack("<B", int(100)))
while True:
    time.sleep(1)
    # 对所有连接上的蓝牙设备发送数据
    for handle in conn_handles:
        ble.gatts_notify(handle, tem_handle)

后来又一寻思，客户端是主动查询的数据，读取的是服务端本地的值，服务端的值又没有变化，为啥要notify客户端呢？所以最后变成了

# 温度特性写入数据
# 值没有发生变化，也不需要主动通知到客户端，客户端自己读取
ble.gatts_write(tem_handle, struct.pack("<B", int(100)))

真实情况是，温度值是不断变化的，所以我们还是要放到while循环中

# 温度特性写入数据
# 值没有发生变化，所以放到while循环外侧
i = 0
while True:
    time.sleep(1)
    i += 1
    i = i%100;
	ble.gatts_write(tem_handle, struct.pack("<B", i))
	# 对所有连接上的蓝牙设备发送数据
    for handle in conn_handles:
        ble.gatts_notify(handle, tem_handle)

7. 实现蓝牙串口

esp32接收手机发送的数据，然后调用串口打印出来，接收手机发送的消息，其实就是数据往esp32写入数据，首先要给特性赋于WRITE权限，这样客户端才能往服务器写入数据。蓝牙联盟并没有定义串口的服务，因此需要我们自己搞一个uuid来作为蓝牙串口的service，并且自己定义数据收发的特性，由于是自己定义的uuid，所以手机肯定无法识别这个是啥服务，因此会直接显示unknown service

import struct
import time
import bluetooth

ADV_FLAGS_TYPE=const(0x01)
ADV_NAME_TYPE=const(0x09)
ADV_APPERANCE_TYPE=const(0x19)


class BasePeripheral:
    def __init__(self,name,apperance):
        self.ble = bluetooth.BLE()   #创建BLE设备
        self.ble.active(True)         #打开BLE
        self.name = name
        self.conn_handles = set()
        self.ble.irq(self._irq)
        self.adv_data = bytearray()
        self._services = []
        self.attr_names = []
        self.mode_map = {'r':bluetooth.FLAG_READ,'w':bluetooth.FLAG_WRITE,'n':bluetooth.FLAG_NOTIFY}

        self.handle_map = None
        self.msg = ''
        self.apperance=apperance

    def _append(self, adv_type, value):
        self.adv_data += struct.pack('BB',len(value)+1,adv_type)+value


    def add_service(self, service_uuid, *attrs_info):
        service_uuid = bluetooth.UUID(service_uuid)
        attrs = []
        for attr_name, attr_uuid, modes in attrs_info:
            self.attr_names.append(attr_name)
            mode = 0
            for m in modes:
                mode = mode | self.mode_map.get(m,0)
            attrs.append((bluetooth.UUID(attr_uuid), mode))

        self._services.append((service_uuid, tuple(attrs)))


    def start(self):
        _handles = self.ble.gatts_register_services(self._services)
        handles = []
        for i in _handles:
            if isinstance(i, tuple):
                handles.extend(i)
            else:
                handles.append(i)

        self.handle_map = dict(zip(self.attr_names, handles))
        print(self.handle_map)
        self._advertise()

    def _advertise(self):
        _append(ADV_FLAGS_TYPE,struct.pack('B',0x06))
        _append(ADV_NAME_TYPE,self.name.encode())
        _append(ADV_APPERANCE_TYPE, struct.pack('<h', self.apperance))
        self.ble.gap_advertise(100, adv_data = self.adv_data)

    def _irq(self, event, data):
        if event == 1: #蓝牙已连接
          conn_handle, _, _ = data
          self.conn_handles.add(conn_handle)
          print(f"fd = [{conn_handle}] connect")
        elif event == 2: #蓝牙断开连接
            conn_handle, _, _ = data
            self.conn_handles.remove(conn_handle)
            print(f"fd = [{conn_handle}] disconnect")
            self._advertise()
        elif event == 3: #收到客户端发送过来的数据，并读取数据到msg
            conn_handle, attr_handle = data
            print(f"fd = [{conn_handle}], char = [{attr_handle}] recive msg")
            buffer = self.ble.gatts_read(attr_handle)
            self.msg = buffer.decode('UTF-8').strip()

    # 数据写入本地，并通知客户端，给客户端设置了读取权限
    # 客户端读取数据时，获取的是gatts_write写入的本地数据
    def write(self, attr_name, data, notify=False):
        value_handle = self.handle_map[attr_name]
        self.ble.gatts_write(value_handle, data)
        if notify:
            for conn_handle in self.conn_handles:
                # Notify connected centrals to issue a read.
                self.ble.gatts_notify(conn_handle, value_handle)

    # 给客户端设置了写入权限，esp32作为服务器才能接收客户端发来的数据
    def read(self, attr_name):
        value_handle = self.handle_map[attr_name]
        buffer = self.ble.gatts_read(value_handle)
        self.msg = buffer.decode('UTF-8').strip()
        return self.msg


bp = BasePeripheral("中国蓝牙", 960)
# 我们是在手机上看到这两个特性，并针对这两个特性进行数据操作
# 手机上显示tx，表示发送数据到服务器，也就是需要赋于客户端写权限
# 手机上显示rx，表示接收服务器发送来的数据，也就是需要赋于客户端读权限
# esp32发送数据给客户端的时候，要使用rx特性

# 我们https://www.uuid.online/随便生成三个uuid来作为service id和两个特性的id
# 每个uuid都是由自己的含义的，我们随机生成的uuid无法映射到有意义的服务，因此手机连接之后
# 会显示为unknown service，特性也一样
bp.add_service(0x181A, ('rx', 0x2A6E, 'rn'), ('tx', 0x2A6F, 'w'))
bp.start()
bp.write('rx',struct.pack("<B", int(100)))

while True:
    time.sleep(1)
    msg = bp.read('tx')
    if msg:
        print(msg)

8. 客户端与服务端

有一天走在路上，突然意识到，手机是客户端，向服务器请求数据，例如请求今天的温度，今天的湿度，连接方式是tcp或者udp。突然就想通了esp32为什么是服务器了，因为esp32也是给手机提供温度，湿度等信息，手机连接的方式是ble。所以esp32广播，然后手机作为客户端去主动连接，esp32提供客户端想要的服务和数据。

服务端提供了温度和湿度这两个数据接口，让手机可以读取和监听，因此就需要赋于这两个字段的权限。假如我们写了一篇wiki想要分享给其他人，wiki就是我们提供的服务，其他人就是客户端，如果其他人想要看，我们就得给这篇wiki赋于读权限，如果用户想要实时监看这篇wiki的更新，我们就需要赋于这篇wiki通知的权限，一旦有变更，平台就会把这个wiki的更新发送给用户，而esp32的notify则是蓝牙协议帮我们实现的，我们只要赋于这个特性notify的权限，数据更新之后就可以通知给其他用户了。

在这里插入图片描述

9. 蓝牙外观

蓝牙还有外观，我拿着esp32陷入了沉思。后来才明白，原来这里说的是当我们连接的时候，显示的图标是什么样子的，例如蓝牙耳机连接了，手机上看到就是耳机的图标，电脑连接了，显示的就是电脑
在这里插入图片描述
在介绍AD Structure结构的时候，AD Type表示广播的类型，其中 0x19表示的是蓝牙外观Appearance，下面是一些常用的外观值，注意不要搞错本文档，无论其标题或内容如何，都不是蓝牙专利/版权许可协议中定义的规范

#define 	BLE_APPEARANCE_UNKNOWN   0
#define 	BLE_APPEARANCE_GENERIC_PHONE   64
#define 	BLE_APPEARANCE_GENERIC_COMPUTER   128

#define 	BLE_APPEARANCE_GENERIC_WATCH   192

#define 	BLE_APPEARANCE_WATCH_SPORTS_WATCH   193

#define 	BLE_APPEARANCE_GENERIC_CLOCK   256

#define 	BLE_APPEARANCE_GENERIC_DISPLAY   320

#define 	BLE_APPEARANCE_GENERIC_REMOTE_CONTROL   384

#define 	BLE_APPEARANCE_GENERIC_EYE_GLASSES   448

#define 	BLE_APPEARANCE_GENERIC_TAG   512

#define 	BLE_APPEARANCE_GENERIC_KEYRING   576

#define 	BLE_APPEARANCE_GENERIC_MEDIA_PLAYER   640

#define 	BLE_APPEARANCE_GENERIC_BARCODE_SCANNER   704

#define 	BLE_APPEARANCE_GENERIC_THERMOMETER   768

#define 	BLE_APPEARANCE_THERMOMETER_EAR   769

#define 	BLE_APPEARANCE_GENERIC_HEART_RATE_SENSOR   832

#define 	BLE_APPEARANCE_HEART_RATE_SENSOR_HEART_RATE_BELT   833

#define 	BLE_APPEARANCE_GENERIC_BLOOD_PRESSURE   896

#define 	BLE_APPEARANCE_BLOOD_PRESSURE_ARM   897

#define 	BLE_APPEARANCE_BLOOD_PRESSURE_WRIST   898

#define 	BLE_APPEARANCE_GENERIC_HID   960

#define 	BLE_APPEARANCE_HID_KEYBOARD   961

#define 	BLE_APPEARANCE_HID_MOUSE   962

#define 	BLE_APPEARANCE_HID_JOYSTICK   963

#define 	BLE_APPEARANCE_HID_GAMEPAD   964

#define 	BLE_APPEARANCE_HID_DIGITIZERSUBTYPE   965

#define 	BLE_APPEARANCE_HID_CARD_READER   966

#define 	BLE_APPEARANCE_HID_DIGITAL_PEN   967

#define 	BLE_APPEARANCE_HID_BARCODE   968

#define 	BLE_APPEARANCE_GENERIC_GLUCOSE_METER   1024

#define 	BLE_APPEARANCE_GENERIC_RUNNING_WALKING_SENSOR   1088

#define 	BLE_APPEARANCE_RUNNING_WALKING_SENSOR_IN_SHOE   1089

#define 	BLE_APPEARANCE_RUNNING_WALKING_SENSOR_ON_SHOE   1090

#define 	BLE_APPEARANCE_RUNNING_WALKING_SENSOR_ON_HIP   1091

#define 	BLE_APPEARANCE_GENERIC_CYCLING   1152

#define 	BLE_APPEARANCE_CYCLING_CYCLING_COMPUTER   1153

#define 	BLE_APPEARANCE_CYCLING_SPEED_SENSOR   1154

#define 	BLE_APPEARANCE_CYCLING_CADENCE_SENSOR   1155

#define 	BLE_APPEARANCE_CYCLING_POWER_SENSOR   1156

#define 	BLE_APPEARANCE_CYCLING_SPEED_CADENCE_SENSOR   1157

我们来修改一下外观试试

#设置BLE广播数据并开始广播
import bluetooth        #导入BLE功能模块
import struct

ble = bluetooth.BLE()   #创建BLE设备
ble.active(True)         #打开BLE
#设置BLE广播数据并开始广播
payload = bytearray()
def _append(adv_type, value):
    global payload
    payload += struct.pack('BB',len(value)+1,adv_type)+value

ADV_FLAGS_TYPE=const(0x01)
ADV_NAME_TYPE=const(0x09)
ADV_APPERANCE_TYPE=const(0x19)

_append(ADV_FLAGS_TYPE,struct.pack('B',0x01))
_append(ADV_NAME_TYPE,'我是个键盘'.encode())
_append(ADV_APPERANCE_TYPE, struct.pack('<h', 961))
ble.gap_advertise(100, adv_data = payload)

uuid

UUID是一个 128 位无符号整数，通常使用十六进制字符串来表示，以连字号分隔的五组来显示，形式为 8-4-4-4-12，总共有 36个字符（即三十二个英数字母和四个连字号）。例如：

123e4567-e89b-12d3-a456-426655440000
xxxxxxxx-xxxx-Mxxx-Nxxx-xxxxxxxxxxxx

数字 M的四位表示 UUID 版本，当前规范有5个版本，M可选值为1, 2, 3, 4, 5。这5个版本使用不同算法，利用不同的信息来产生UUID，各版本有各自优势，适用于不同情景。具体使用的信息，通常使用版本1和版本4
- version 1, date-time & MAC address，时间戳&mac地址
- version 2, date-time & group/user id
- version 3, MD5 hash & namespace
- version 4, pseudo-random number，128位伪随机数
- version 5, SHA-1 hash & namespace
数字 N的一至四个最高有效位表示 UUID 变体( variant )，有固定的两位10xx因此只可能取值8, 9, a, b

可以直接在网上搜索一些uuid生成的网站，https://www.uuid.online/

我家大宝最可爱

关注

13
点赞
踩
60

收藏

觉得还不错? 一键收藏
4
评论
esp32+micropython蓝牙讲解

数字 M的四位表示 UUID 版本，当前规范有5个版本，M可选值为1, 2, 3, 4, 5。这5个版本使用不同算法，利用不同的信息来产生UUID，各版本有各自优势，适用于不同情景。UUID是一个 128 位无符号整数，通常使用十六进制字符串来表示，以连字号分隔的五组来显示，形式为 8-4-4-4-12，总共有 36个字符（即三十二个英数字母和四个连字号）。数字 N的一至四个最高有效位表示 UUID 变体( variant )，有固定的两位10xx因此只可能取值8, 9, a, b。
复制链接

扫一扫
