芯片生态链深度解析（六）：芯片测试篇—全生命周期的“质量守门人”与技术主权隐形战场

从生态链视角看芯片测试：产业链的“隐形纽带”与协同引擎

在芯片生态链中，测试既是产业链的“终审法官”，更是贯穿设计、制造、封装的“隐形纽带”。它不仅是产品出货前的最后一道防线，更是推动全链路协同优化的核心驱动力。从生态链视角看芯片测试，需回答两个核心问题：测试在产业链中承担什么角色？测试如何驱动上下游的协同？

一、测试在产业链中的定位：全生命周期的“质量中枢”

芯片测试贯穿设计验证、晶圆制造、封装集成到终端应用的全生命周期，是唯一覆盖产业链所有环节的质量控制节点。

1.设计阶段：测试驱动设计收敛

• 可测试性设计（DFT）：在芯片设计阶段，工程师需预先嵌入测试逻辑（如扫描链、内建自测试BIST），确保芯片投产后能高效完成功能覆盖。例如，Synopsys的DFT工具通过自动化插入测试结构，将测试向量生成时间缩短40%。

• 虚拟测试验证：通过仿真技术（如Cadence的Incisive平台）在流片前模拟极端工况，提前发现设计缺陷。某国产GPU企业通过虚拟测试提前识别了PCIe接口协议错误，避免流片后返工损失超千万美元。

2.制造阶段：良率提升的“数据金矿”

• 晶圆CP测试：在晶圆切割前，通过探针卡对每一颗Die进行电性测试，筛选出工艺缺陷芯片。例如，中芯国际在14nm工艺节点引入AI驱动的CP测试系统，通过分析测试数据中的工艺漂移趋势，将良率提升3%。

• 过程控制监测：测试数据反向反馈至制造环节，帮助晶圆厂优化光刻、刻蚀等参数。TJD通过在线监测CP测试中的漏电流异常，成功定位了某批次金属层沉积设备的微小偏移。

3.封装阶段：异构集成的“风险防火墙”

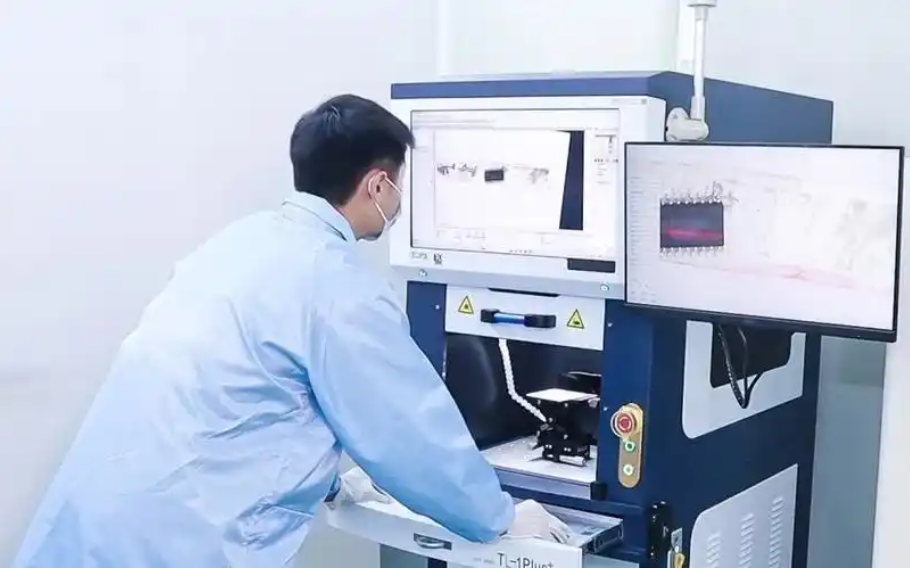

• Chiplet互联测试：3D堆叠与Chiplet技术引入后，封装后的电气互联（如TSV、微凸块）成为测试重点。日月光开发的AI驱动X射线检测系统，可识别亚微米级焊球缺陷，误判率低于0.01%。

• 热力学可靠性测试：针对先进封装（如FOWLP）的热膨胀系数差异问题，长电科技采用红外热成像动态监测技术，在封装过程中实时调整回流焊温度曲线。

4.终端应用：失效模式的“终极校验场”

• 系统级SLT测试：将芯片置于真实应用场景（如车载雷达、5G基站）中进行长期运行测试。特斯拉的Autopilot芯片需通过2000小时道路模拟测试，覆盖极寒（-40℃）、高温（125℃）与强振动环境。

• 现场失效分析（FA）：通过芯片开封、聚焦离子束（FIB）等手段定位失效机理。HW建立的失效数据库，累计收录超10万例失效模式，反向优化设计规则库。

---

二、测试如何驱动产业链协同：从“孤岛”到“闭环”

传统芯片产业链中，设计、制造、封装的数据流相互割裂，测试成为打破壁垒的“协同中枢”。

1.数据驱动的闭环优化

• 测试数据反向反馈机制：

  • 设计端：测试发现的缺陷数据（如漏电、时序违规）通过EDA工具反标至RTL代码，优化电路设计。例如，某AI芯片企业通过分析FT测试中的功耗异常，修正了RTL级电源门控逻辑。

  • 制造端：CP测试数据与工艺参数关联分析，指导设备调校。ASML的HMI eScan检测系统与测试数据联动，实现光刻机参数的动态补偿。

  • 封装端：FT测试中的封装缺陷（如引线断裂）反馈至封装厂，优化模具设计。

2.标准化接口促进生态兼容

• 测试规范统一化：

  • JEDEC（固态存储协会）制定的JESD22标准，规范了HBM内存的温度循环测试流程，确保三星、SK海力士、长鑫存储的兼容性。

  • 中国半导体行业协会（CSIA）发布的《Chiplet互联测试白皮书》，定义了2.5D/3D封装的TSV测试协议，降低异构集成的验证成本。

3.第三方测试平台的生态价值

• 独立测试服务商（OSAT）的崛起：

  • 长电科技、华岭股份等企业构建开放测试平台，为中小设计公司提供高性价比的高端测试服务（如5nm SoC、GaN器件）。

  • 例如，某国产FPGA初创企业通过华岭的云测试平台，仅用3周完成28nm产品的FT测试，而自建实验室需投入超千万人民币。

---

三、芯片测试技术的详细步骤：从纳米级缺陷筛查到全生命周期“质量护航”

芯片测试技术贯穿芯片全生命周期，可分为五大核心阶段，涵盖从设计验证到系统级应用的全流程，每一步均需精密设备、先进算法及多学科协同支持。

1.设计验证测试（Design Validation）

目标：确保芯片逻辑与功能符合设计规范。

技术细节：

• 功能验证：通过仿真工具（如Synopsys VCS、Cadence Incisive）对RTL代码进行逻辑仿真，并利用FPGA原型（如Xilinx Vitis）模拟真实场景。

• 时序分析：使用PrimeTime等工具检查信号延迟、时序收敛，确保满足工作频率要求。

• 可测试性设计（DFT）：嵌入扫描链、BIST（内建自测）结构，提升后续测试覆盖率。例如，Synopsys的DFT工具可缩短测试向量生成时间40%。 设备与算法：

• 依赖EDA工具（如Cadence、Synopsys）及AI驱动的故障预测模型（HW采用AI算法缩短诊断时间60%）。

2.晶圆级测试（CP测试，Chip Probing）

目标：筛选晶圆上的不良Die，避免封装浪费。

技术细节：

• 测试设备组成：

  • 探针台（如东京电子TSE）：高精度定位晶圆，确保探针与Pad接触（精度达±0.1μm）。

  • ATE测试机（如泰瑞达UltraFLEX、爱德万V93000）：提供测试信号并分析结果。

  • 探针卡（如鸿怡电子定制化方案）：适配不同工艺节点（5nm光通信芯片检测准确率达99.97%，）。

• 测试内容：

  • 参数测试：测量漏电流（Id leakage）、阈值电压（Vth）等关键参数。

  • 功能测试：验证基本逻辑门、存储单元是否正常。 数据反馈：生成晶圆缺陷图（Wafer Map），反向优化制造工艺（中芯国际通过CP数据调整光刻参数提升良率3%）。

3.封装后测试（FT测试，Final Test）

目标：验证封装后芯片的电气性能和功能完整性。

技术细节：

• 测试流程：

  • 功能测试：验证CPU、GPU、接口等模块功能。

  • 性能测试：测量工作频率、功耗、温度适应性（如特斯拉Autopilot芯片需通过2000小时道路模拟测试）。

  • 老化测试（Burn-in）：高温高压下筛选早期失效产品（成都中冷高低温冲击设备支持多芯片并行测试，）。

• 分级策略：根据性能参数（如频率、功耗）分级（Bin Sorting），用于不同档次产品（如日月光上海厂通过并行测试技术提升产能40%，）。 设备创新：

• 分选机（如科休COHU）：自动化供料与测试夹具（Socket）连接。

• 老化测试设备：支持多芯片并行测试，缩短周期。

4.系统级测试（SLT测试，System Level Test）

目标：在真实系统中验证芯片兼容性与稳定性。

技术细节：

• 应用场景：

  • 自动驾驶芯片需模拟极端环境（如-40℃至125℃温度循环）。

  • AI芯片需验证与算法框架（TensorFlow/PyTorch）的协同性能。

• 测试方法：

  • 硬件-软件协同测试：通过测试板（Test Board）运行实际应用负载。

  • 边界扫描测试（JTAG）：检测内部逻辑故障。

• 优势：相比传统ATE测试，SLT能更贴近真实场景，但需依赖复杂测试平台（如Keysight U4000系统）。

5.可靠性测试（Reliability Testing）

目标：评估芯片在极端环境下的长期稳定性。

技术细节：

• 测试类型：

  • 环境应力测试：高温高湿（85℃/85%RH）、热循环（-55℃至+150℃）、ESD/HBM模型验证（）。

  • 寿命加速测试：通过HTOL（高温工作寿命测试）模拟10年使用损耗。

• 设备与标准：

  • ESPEC高低温箱：支持-70℃至+180℃温度循环。

  • JEDEC标准：遵循JESD22-A108（温度循环）、JESD22-A115（ESD测试）。

---

四、测试技术的国产化突破：从“卡脖子”到“定义标准”

在全球化竞争压力下，中国测试技术正从设备进口转向标准输出，重塑全球芯片生态链规则。

1.核心设备自主化：国产替代加速落地

• 探针台与测试机：光华微电子6英寸晶圆探针台支持0.18μm工艺，打破东京电子（TEL）垄断；华峰测控STS 8205测试机覆盖模拟芯片、功率器件测试，客户包括比亚迪半导体、韦尔股份。

• 量子化测试仪器：清华大学研发的量子点单电子晶体管传感器，实现亚阈值功耗10ps级测量，支撑存算一体芯片能效比突破12TOPS/W。

2.AI驱动测试：效率与精度的双重飞跃

• 中科昊芯的AI波形生成技术：基于强化学习的测试向量自动生成，使车规级MCU测试效率提升50%，故障覆盖率从92%升至98%。

• 圣昊光电的AOI缺陷分类模型：采用迁移学习适配不同工艺节点，在5nm光通信芯片检测中达到99.97%准确率，误判率低于0.003%。

3.宽禁带半导体测试标准制定

• 碳化硅（SiC）动态损耗测试：中国电科48所瞬态能量分析仪采样率20GS/s，支撑国产SiC MOSFET通过AEC-Q101车规认证。

• 氮化镓（GaN）相位噪声优化：成都九洲电子低温探针台技术助力国产GaN功放通过3GPP Rel-18标准，性能媲美住友电工产品。

4.测试数据闭环：驱动全链路协同优化

• 设计-制造-封装数据打通：安诚讯飞数字孪生平台构建测试数据全生命周期模型，某国产AI芯片企业多芯粒协同验证周期压缩60%。

• 失效分析反哺设计：HW失效数据库收录超10万例失效模式，反向优化设计规则库，使28nm工艺芯片可靠性提升30%。

---

五、未来挑战：测试生态链的三大裂痕与破局

1.异构集成的测试鸿沟：Chiplet互联标准缺失下的“技术主权争夺战”

现状与痛点：

• 标准割裂：Chiplet互联协议（如UCIe、Bunch of Wires）缺乏全球统一标准，导致跨厂商测试兼容性不足（如英特尔AIB与台积电LIPINCON互不兼容）。

• 成本激增：异构集成芯片测试覆盖率需提升至99.99%，但传统ATE设备效率下降50%以上。

破局路径：

• 联盟化突围：中国需推动本土Chiplet测试标准联盟（参考HW、中科院在EUV光刻胶领域的联合攻关模式，），与UCIe形成制衡。

• 工具链创新：开发基于AI的互联信号完整性分析工具（如新思科技SLM平台整合全流程数据），缩短测试周期30%。

案例支撑：

• 国际对标：美国UCIe联盟已覆盖80%的Chiplet设计工具链，而中国仅寒武纪MLUv02实现局部突破。

• 国产化探索：中科院微电子所正研发兼容RISC-V架构的Chiplet测试协议栈。

2.量子化测试仪器空白：从“设备依赖”到“标准定义权”的生死时速

现状与瓶颈：

• 技术代差：量子相干成像（如MIT芯片堆叠冷却测试）、单电子晶体管传感器等高端仪器100%依赖进口，国产设备仅能覆盖基础参数测试。

• 标准滞后：国际计量院（BIPM）推动量子化量值溯源体系重构，而中国在量子校准领域专利占比不足5%。

破局路径：

• 产学研协同：联合中科院、HW等机构，攻关量子传感器核心算法（如圣昊光电AOI模型适配量子芯片缺陷检测）。

• 政策杠杆：参照光刻胶国产化模式（中芯国际与上海新阳共建实验室），设立量子测试仪器专项基金。

数据冲击：

• 成本对比：进口量子相干成像设备单价超5000万元，而国产替代方案成本可降低70%。

• 时间窗口：全球量子测试仪器市场年均增速达23%，中国若2027年前未突破，将面临“代际落后”风险。

3.人才结构性短缺：从“薪资军备竞赛”到“测试科学”学科革命

现状与危机：

• 供需失衡：ATE测试工程师年薪超60万元，失效分析专家薪酬年均涨幅15%，但高校年均培养量不足500人。

• 技能断层：传统微电子专业未覆盖Chiplet测试、量子化测量等前沿领域，导致“有设备无人才”困境。

破局路径：

• 学科重构：在“集成电路科学与工程”一级学科下增设“测试科学”方向，强化跨学科课程（如量子力学+测试工程）。

• 订单式培养：参照山东“冠名班”模式，由泰瑞达、长川科技等企业主导课程设计，定向输送人才。

政策联动：

• 补贴机制：对开设Chiplet测试、量子测量课程的高校提供生均经费补贴（类似广东高云FPGA验证专利扶持政策）。

• 职业认证：建立ATE设备操作、失效分析等岗位的国家职业资格认证体系。

三大裂痕的底层逻辑

• 技术主权维度：测试标准=产业话语权，Chiplet测试联盟与量子仪器突破直接关乎中国能否摆脱“技术附庸”地位。

• 成本维度：测试成本占芯片总成本30%-40%，三大挑战的解决可降低整体研发成本15%以上。

• 时间维度：2027年是关键节点——若无法在Chiplet标准、量子仪器、人才储备领域取得突破，中国芯片测试生态链将面临系统性风险。

行动纲领：以“标准联盟+工具链创新+人才革命”三线突围，将测试生态链打造为技术主权争夺的“战略支点”。

---

结语：测试重构芯片生态链的底层逻辑
