一种TWS蓝牙耳机充电盒技术的解决方案

技术领域

[0001]本发明涉及高通QCC304x系列TWS蓝牙耳机充电方案技术，是一种低功耗、低成本、人机互动友好和安全可靠充电技术解决方案。

背景技术

[0002]市场充电盒方案，一般由一个按键和一个LED指示灯，一个指示灯较难指示两个耳机和内部锂电池的充电状态。而我们的充电盒有3个LED指示灯，分别定义为左LED、中LED、右LED。左LED指示左边耳机充电状态，右LED指示右边耳机充电状态，中LED指示充电盒内部电池充电状态。用户能清晰明了地知道是左右TWS耳机充电状态，和充电盒内部电池的充电状态。

[0003]众所周知1，给TWS耳机充电大类有三种状态：无放入、放入充电中、放入已充电满。通过MCU管脚检测这3种状态的电流分别是无电流(0mA)，电流较大(>5mA)，微弱电流(<50uA)。MCU能够区分的是无放入和放入充电中的这两种状态，较难区分的是放入充电中和放入已充电满的这两种状态，因此很多开发者采用昂贵运算放大电路方案来解决这个问题，但效果也一般，而我们采用简单电路（1个二极管和1个MOS管）有效的解决这个问题，大大节省电路成本和提高检测可靠性。

[0004]众所周知2，让TWS耳机重新进入配对状态，市场上有很多种方式，其中有一种方式就是长按下充电盒后背上的复位按键，想让TWS耳机重新可被手机连接配对，这就需要用到通信功能，充电盒要给耳机发送指令。市场上有3个或者2个触点的，3个充电留着通信接口较为容易，2个触点的需共用充电接口，且需采用单总线协议。QCC304x系列蓝牙耳机采用的是单总线协议，其困难在于它的通信物理层和软件控制时序的设计，通信物理层需要5V和3.9V切换的电平，时序是以1KHz的速率载波的方式传输数据。我们的发明在于采用简单电路（1个LDO和1个模拟开关）并结合软件控制时序，实现充电盒到耳机双向数据传输。

发明内容

[0005]所述充电方案以MCU(单片机STC8H08）为核心的主控器件，充电管理、模拟开关、LED灯、按键、LDO、保护电路和反馈电路等为次控器件。

[0006]所述的MCU主控器件控制IO（输入输出）进而控制给耳机充电，其内部ADC（模数转换）通过反馈电路检测充电状态，其内部Timer（定时器）作为LED闪烁和IO控制时序的定时器。

[0007]所述充电方案有2路充电接口，每路接口都有两个充电触点包括：电源+5V和地GND。

[0008]所述两个充电触点特点在于其需完成多种任务，包括：通信任务、充电任务和检测任务。

[0009]所述通信任务可将触点输出3.9V和5V两种电平，同时时序1KHz频率载波下通信；所述充电任务为输出5V给耳机提供电源；所述检测任务为检测充电电流，也给LED指示提供状态数据。

[0010]所述充电方案有3个充电状态LED指示灯，MCU控制分别控制3个LED指示灯，指示相应的充电状态。

[0011]所述3个LED指示灯，分别指示左边耳机充电状态、充电盒内部电池状态和右边耳机充电状态。所述充电状态包括：无充电、充电中、已充满。

[0012]所述无充电状态LED指示为不亮，所述充电中状态LED指示为呼吸灯指示，所述已充满状态LED指示为常亮。

[0012]左边和右边的指示灯，还能指示是否耳机充电接触是否良好，耳机放入充电盒后，LED闪烁2次表示接触良好，若无闪烁则接不不良，这样人机友好互动，给用户良好体验。

[0013]所述充电方案发明在于简单明了的电路实现充电盒到TWS耳机的双向通信，电路采用1个LDO稳压器和1个模拟开关器件。所述LDO稳压器输出电压为3.9V，保留其范围可以在3.8到4.1V区间。所述模拟开关器件，需采用内阻较低的器件，一般<2欧姆即可。

[0014]所述的双向通信，为充电盒可以往耳机发送数据，充电盒也可以往充电盒获取需要的数据，充电盒往耳机发送数据或充电盒往耳机获取数据 皆以1KHz的速率通信传输。

[0015]本发明在于MCU软件设计，控制LD0稳压器和模块开关器件，两者控制电平有效的配合，使得通信物理层波形清晰，通信杂波较低，通信较为可靠。

[0016]所述充电方案发明在于简单检测机制，MUC内部ADC采样技术，结合简单的外围电路(1个器件二极管和1个MOS管器件）

[0017]所述检测机制能够准确区分出充满电或者未放入这两种状态。
[0018]所述检测机制能够测量耳机充电时的充电电流。
[0019]所述检测机制能够检测出耳机充电的状态：无充电、充电中或已充满。

[0020]所述充电方案发明在于其超低功耗，在充电盒处于出货模式下的功耗为7uA，若内置锂电池为400毫安时，其可以放置2年还能正常工作。

[0021]所述充电方案内部还包括温度保护电路、过流保护电路和避雷保护电路。

附图说明

[0028] 为了更清楚地说明本发明实施例或现有技术中的技术方案，下面将对实施例或现有技术描述中所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本发明的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图示出的结构获得其他的附图

图1 QCC304xTWS蓝牙耳机充电盒技术的解决方案的充电盒示意图
图2 QCC304xTWS蓝牙耳机充电盒技术的解决方案的电路结构框图
图3 QCC304xTWS蓝牙耳机充电盒技术的解决方案的通信时序图

图1

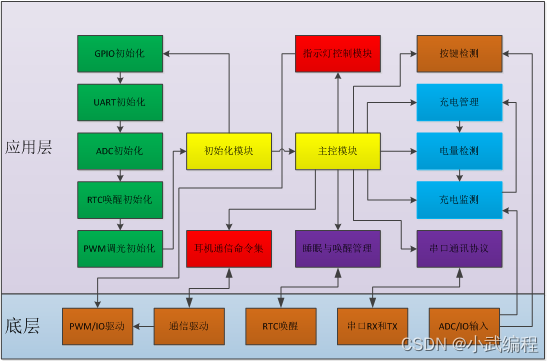

图2

图3
