一个带无线充电的TWS蓝牙耳机充电盒方案框图分析学习

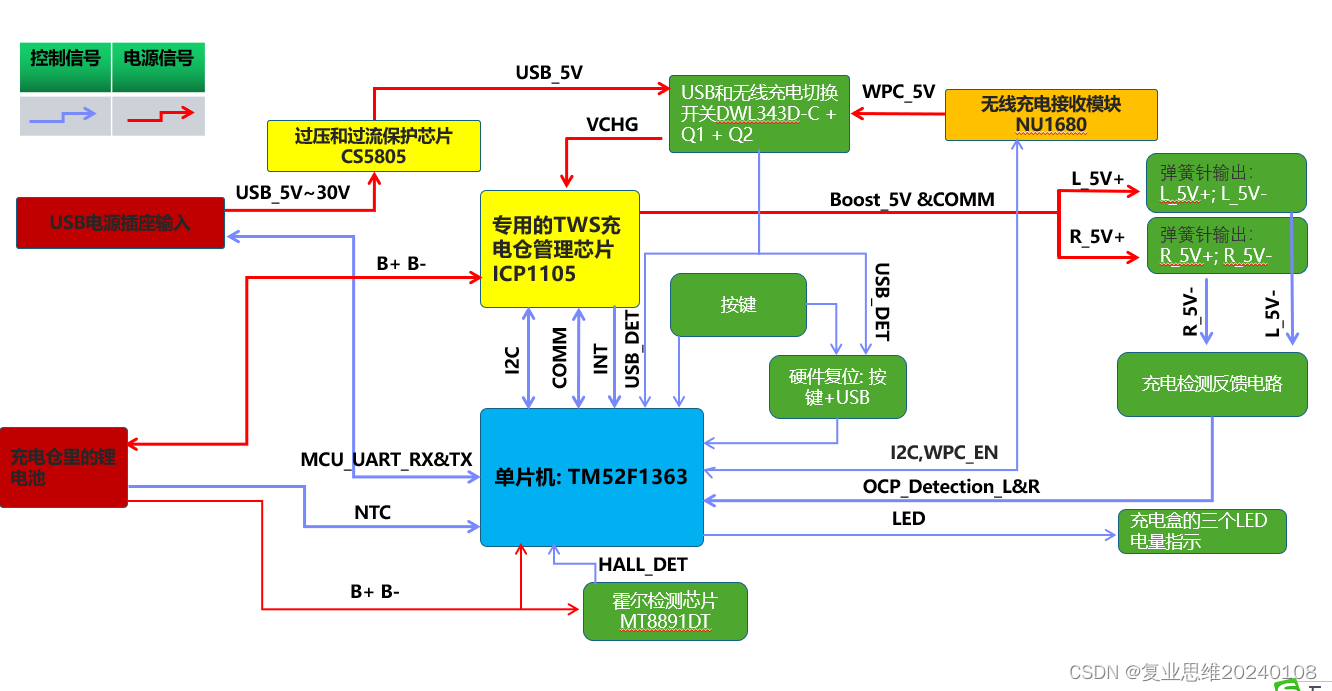

插到充电盒上的USB线输入5V以上的充电电压，经过CS5805过压和过流保护芯片后，经过一个开切换开关，再送入充电仓管理芯片ICP1105。该开关可以切换USB5V输入的电压和无线充电接收模块送过来的电压。

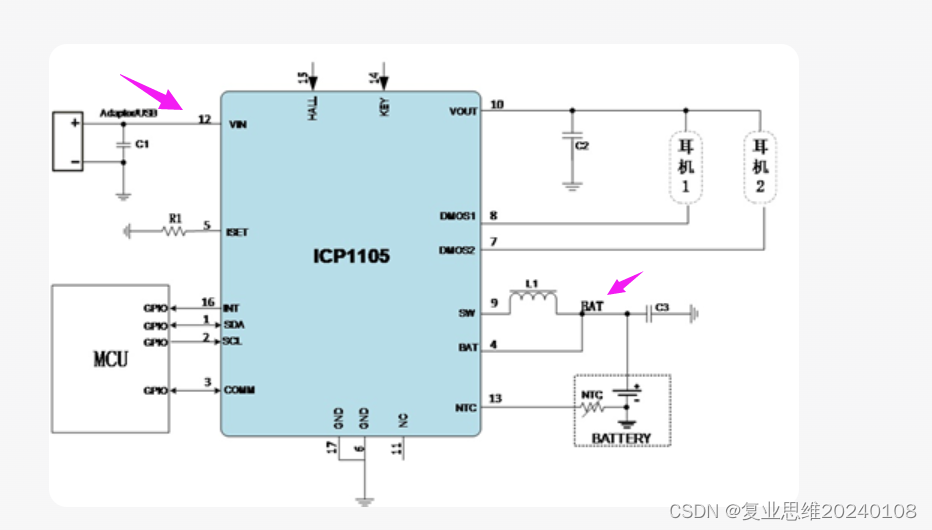

送入ICP1105的充电电流，可以给充电盒里的锂电池充电，也可以通过弹簧针输出触点，给左右两个蓝牙耳机里的电池分别充电。

当没有收到外部输入电源时，充电盒里的锂电池可通过弹簧针输出触点，给左右两个蓝牙耳机里的电池分别充电。

下方的霍尔检测开关，可以检测充电盒的开关，从而决定充电盒是否对耳机充电。

低功耗单片机TM52F1363做综合的整体管理，控制各个芯片的动作，并做充电盒里电池的电量指示。
