74HC595联合ULN2003控制12V继电器

最新推荐文章于 2025-03-21 17:41:07 发布

heleawueng

最新推荐文章于 2025-03-21 17:41:07 发布

阅读量1k

点赞数

文章标签：嵌入式硬件

本文链接：https://blog.csdn.net/heleawueng/article/details/133790352

版权

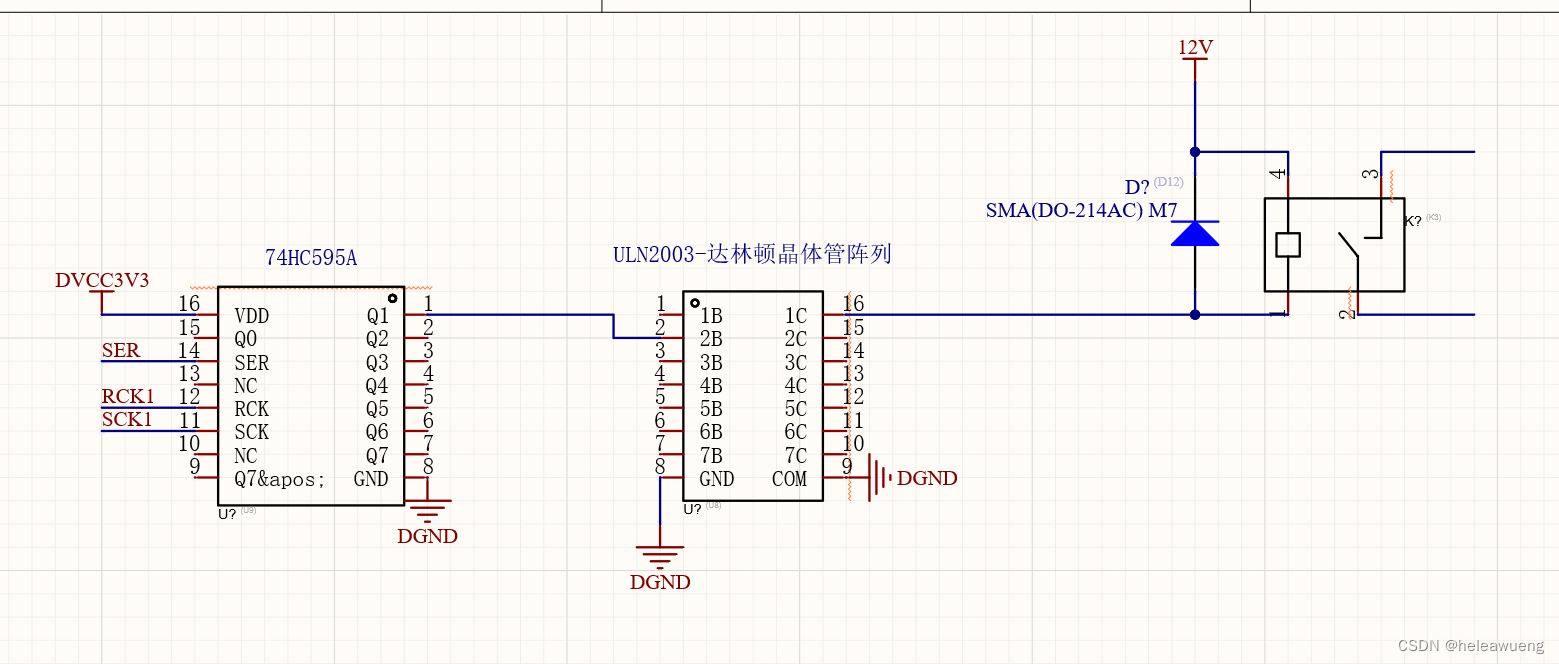

GD32芯片三个引脚控制74HC595的SER、RCK、SCK,来使Q0-Q7输出，现在这个电路输出时，Q0-Q7输出有问题，好像一接入后面ULN2003芯片时，高电平也会被拉低，及时没接入后面ULN2003芯片，高电平也只有1V左右，请问是什么问题
