一 前言

最近开始学习FPGA的开发，下面就我个人学习的一个阶段做一个总结与记录，以及分享我所找到的一些资料给大家做个参照~~文中有不足之处望指教。

这个文章主要包含了 Vivado 的安装 以及如何使用 VSCode 进行代码部分的编写，当然也有很多其他的编辑器可以使用，开发的平台选择好了我们也可以事半功倍~~

我是因为我开发STM32的时候就是使用 VSCode 编辑器进行开发的，就难得去下载其他编辑器了

---

Vivado 版本

Vivado 2018.03

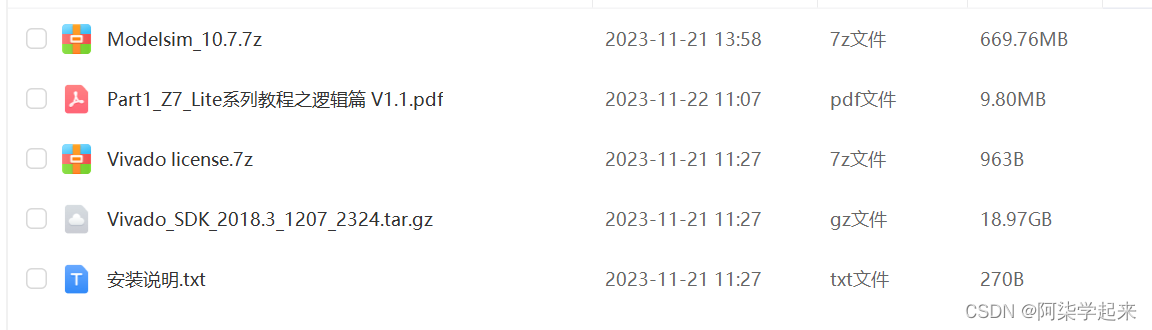

给大家附上安装包连接等，安装教程我就不一一叙述了，直接放到网盘中

主要安装不要有中文就行啦！
Vivadohttps://pan.baidu.com/s/1EU-_VPD-O8kaTjkv7DYLZg?pwd=xzy0%C2%A0

芯片

ZYNQ-XC7Z010

Zynq-7000 系列芯片是基于Xilinx 的可扩展处理器平台架构(Extensible
Processing Platform, EPP)，将双核ARM Cortex-A9 处理器和FPGA 可编程逻辑单
元集成在一颗单芯片中，从而构成了PS(Processing System)加PL(Programmable
Logic)的单芯片SoC 解决方案。

初学来讲，这款芯片性价比较高，也有完善的学习资料

VSCode

安装最新版本就行

VSCode官网https://code.visualstudio.com

二 Vivado 设置编译方式

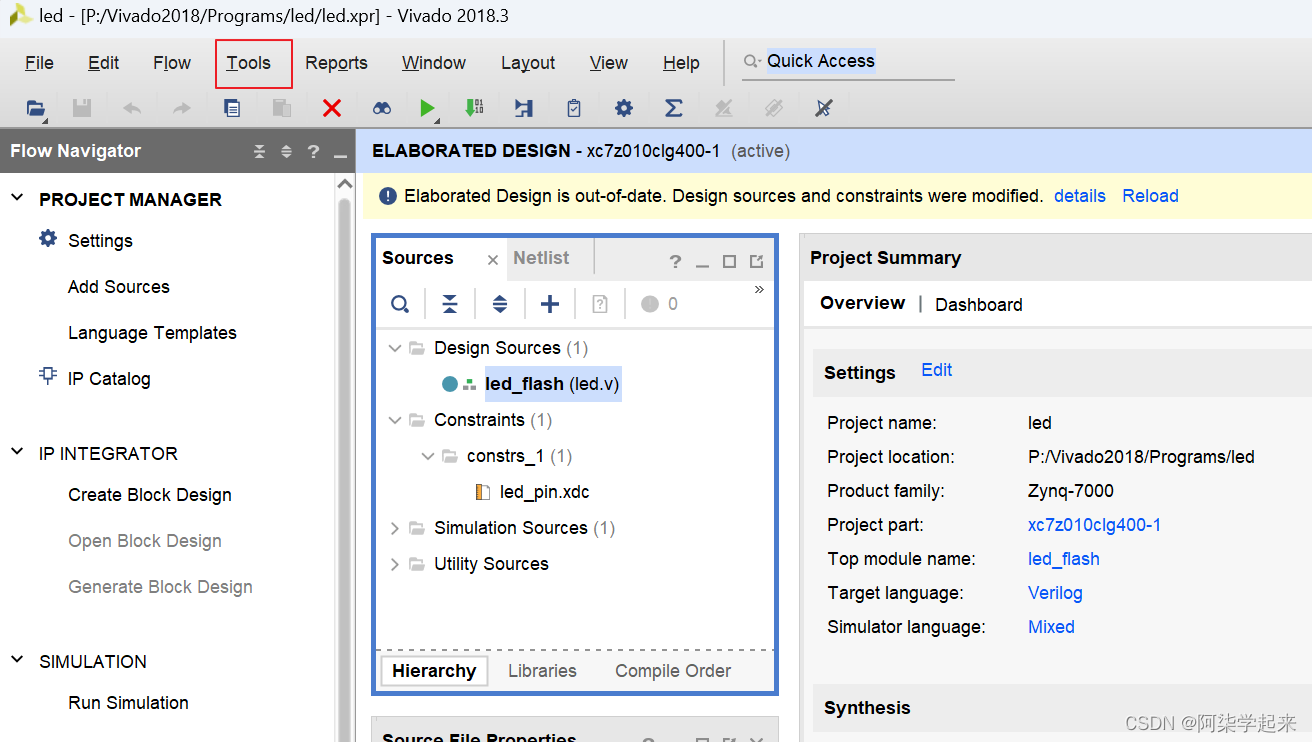

Tools

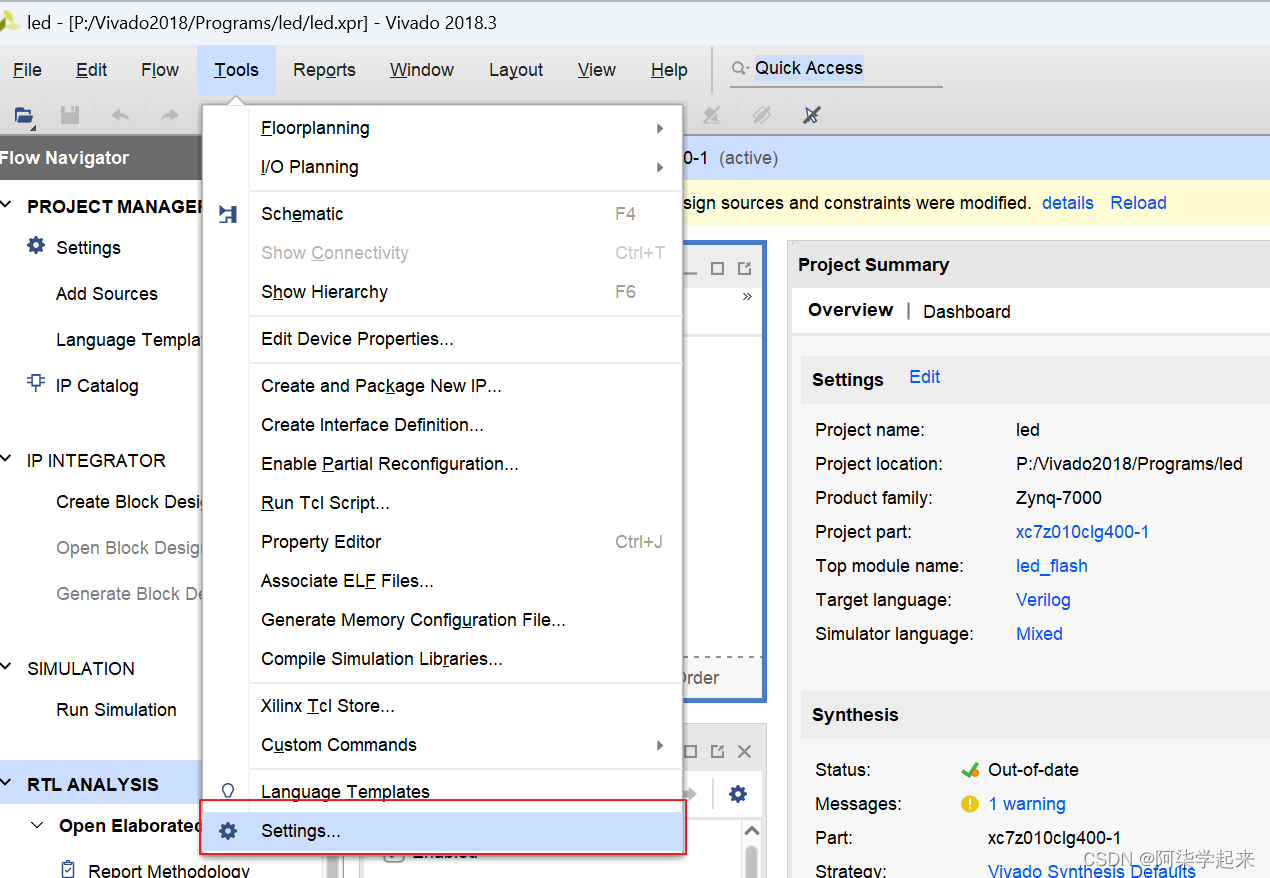

点击 Tools 的 Setting 功能

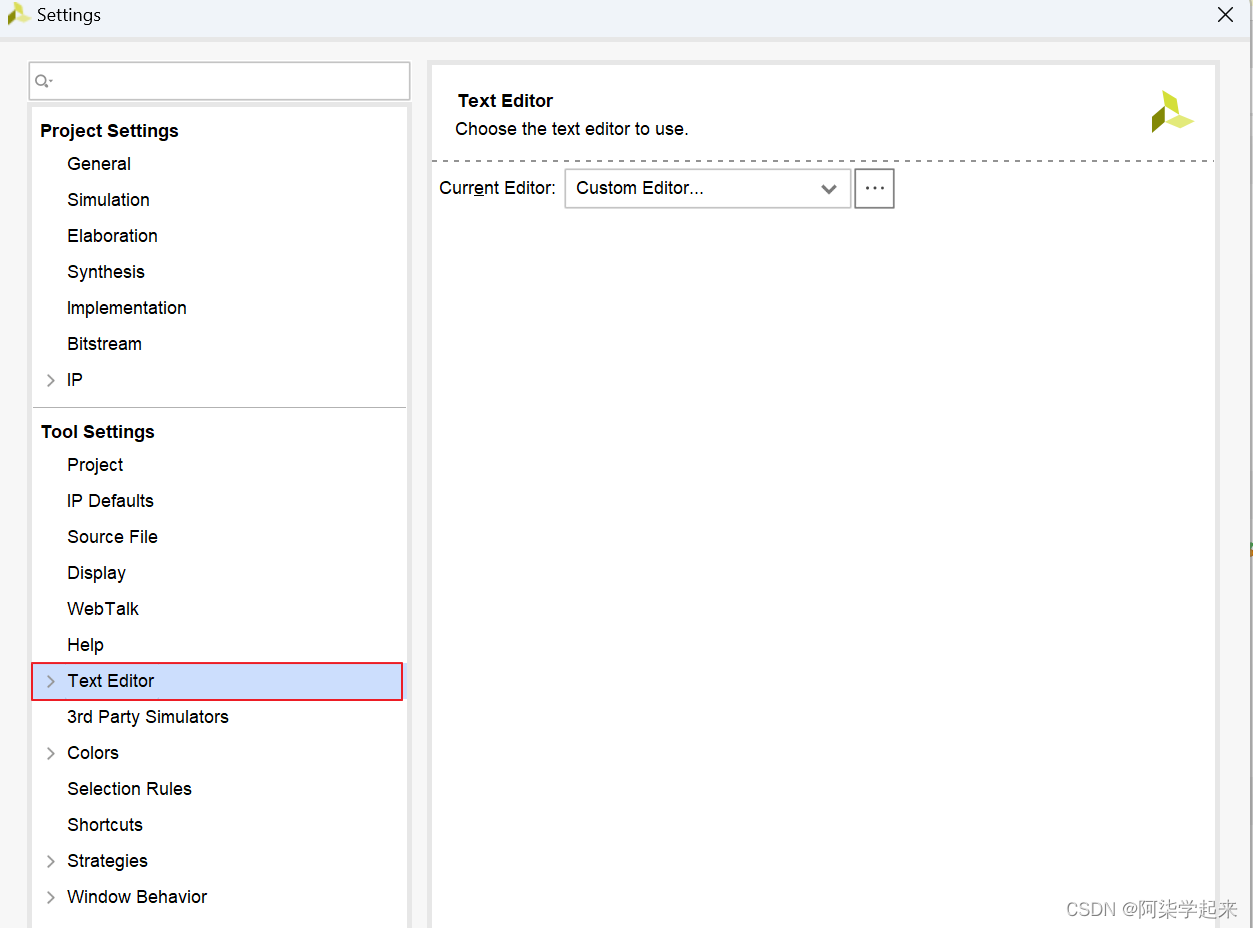

 Text Editor

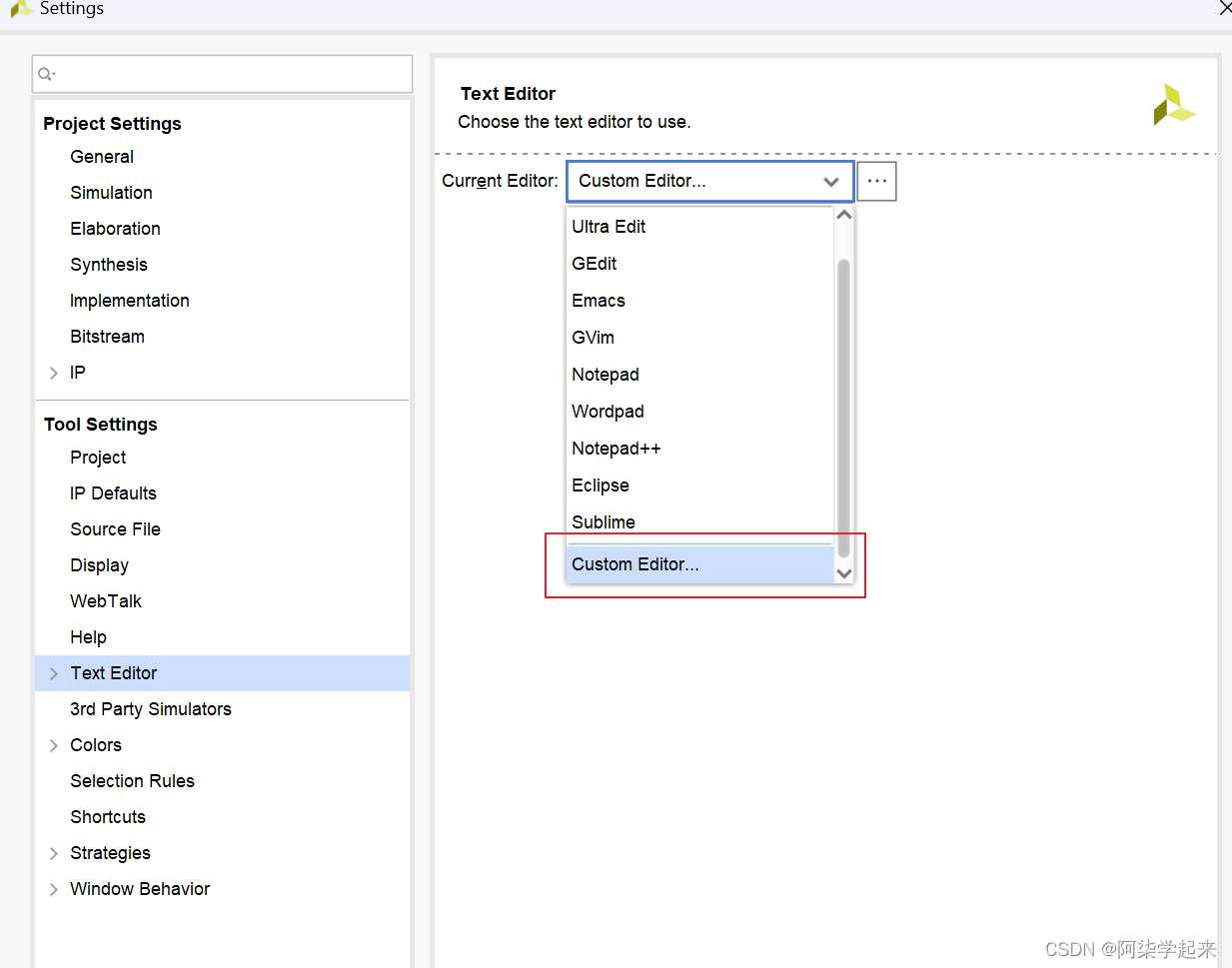

点击  Text Editor 中的 最后一个选项

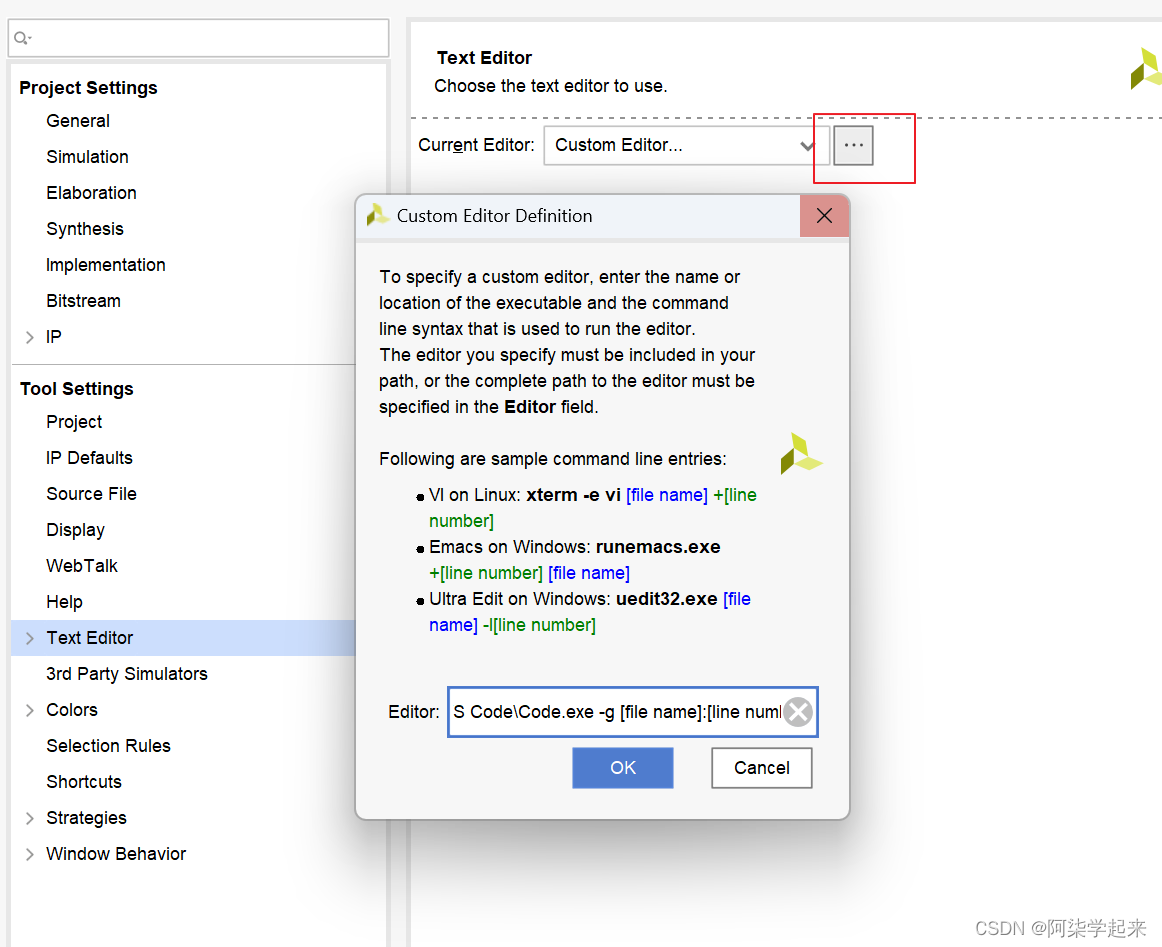

设置 VSCode 地址

将我们安装的 VSCode 编辑器地址复制放入 Editor 中

红色字为需要修改的部分 修改后将尾部文字复制粘贴即可

D:\Program\VSCode\Microsoft VS Code\Code.exe -g [file name]:[line number]

三 VSCode 插件安装

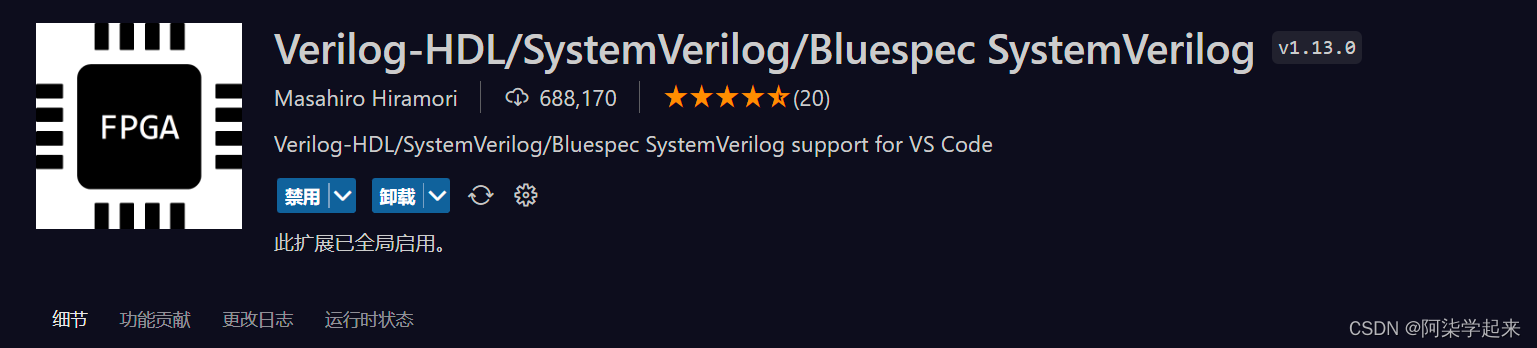

1. Verilog HDL/SystemVerilog

是实现语法高亮，自动补全、列出端口等，直接在vscode 插件库中，搜索 Verilog HDL/SystemVerilog 下载即可。

​

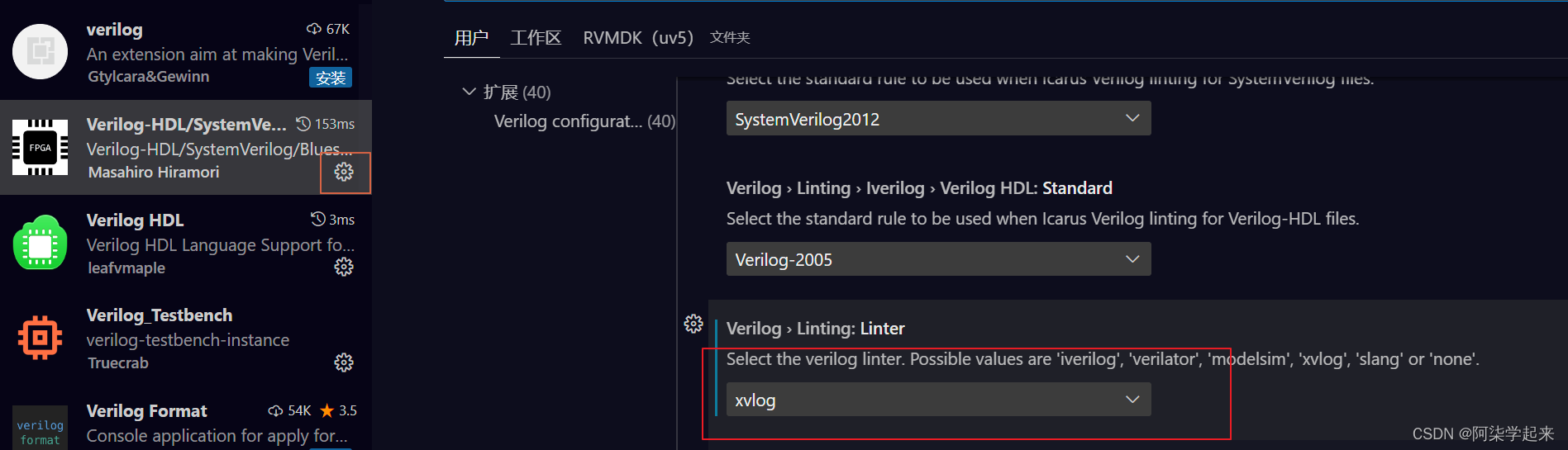

 打开vscode，打开拓展界面

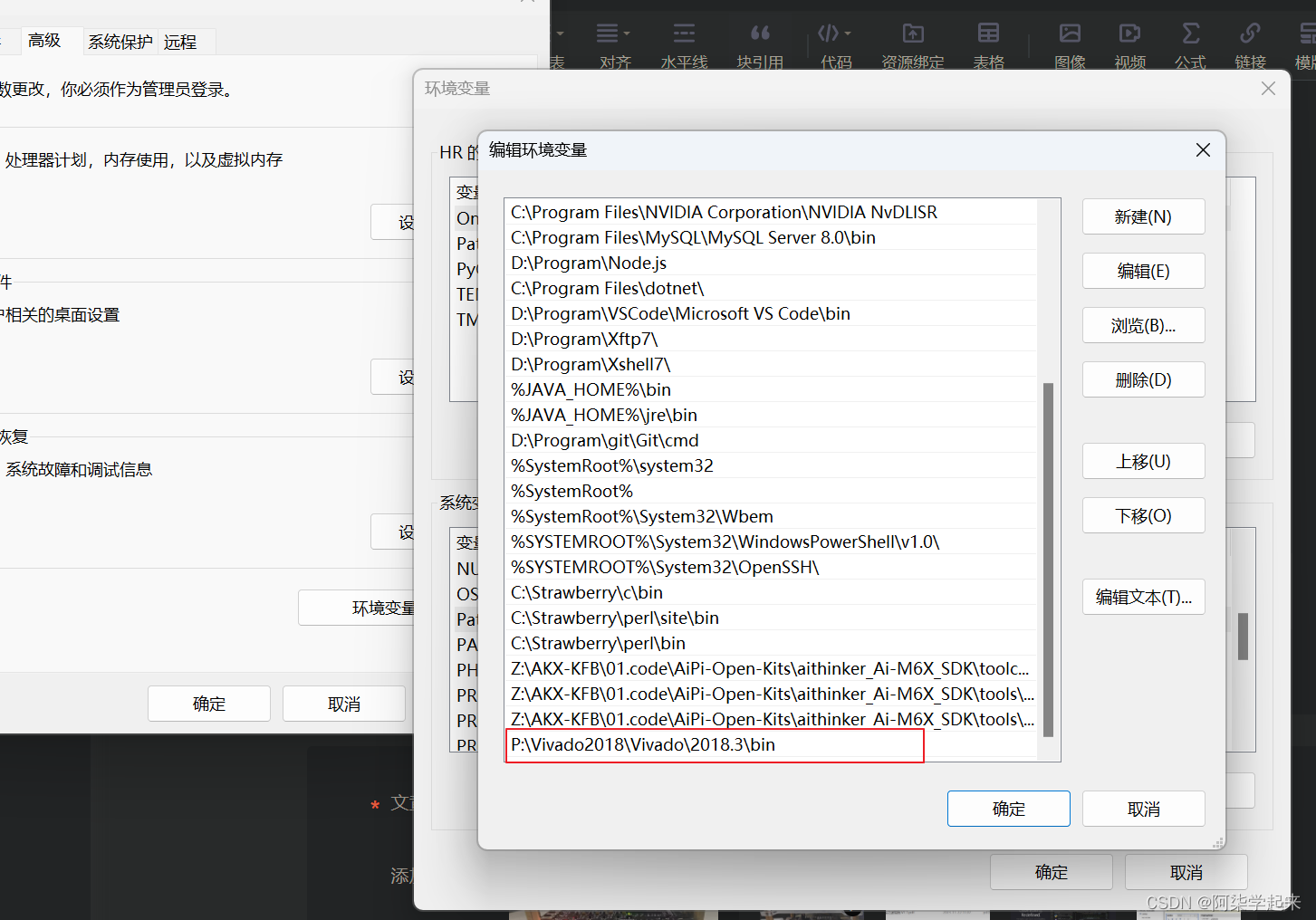

 环境变量设置

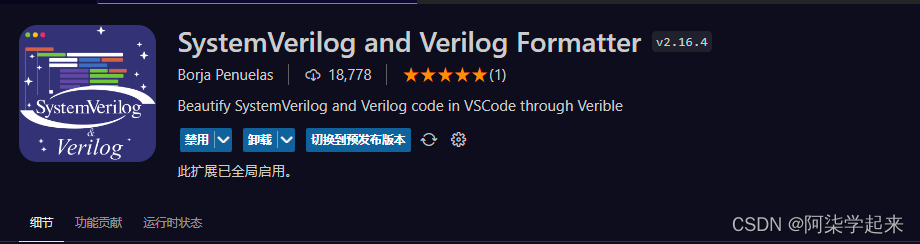

2. SystemVerilog

语法自动缩进

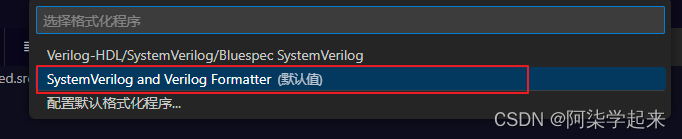

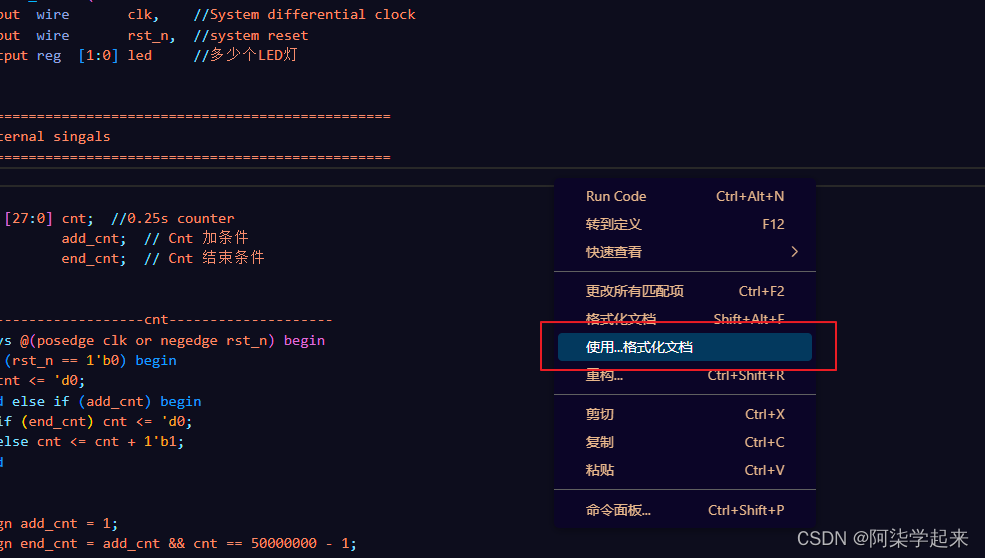

 设置为默认缩进软件（如图所示）

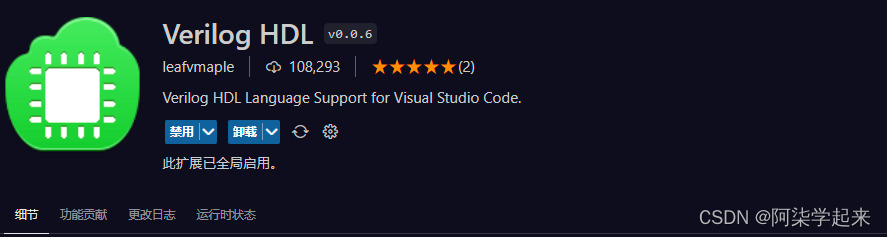

3. Verilog HDL

🫡欢迎进行技术讨论🫡

---
