前言

智能红绿灯系统通过硬件端实现红绿灯的控制和倒计时显示，以及语音播报功能，同时利用磁场传感器检测车辆等待情况。结合4G模块实现网络互联，使得系统能够根据不同时间段和道路特征动态调整信号灯时长。而在APP端，用户可通过MQTT协议与设备交互，并在紧急情况下手动控制路灯时长，提高交通管理的灵活性和效率。

---

关注微信公众号--星之援工作室 发送关键字（项目清单）

可获取项目清单资料

➡️🫡🫡🫡🫡🫡🫡🫡🫡➡️

---

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

---

一 连线图

1 原理图

2.   开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）说明我们已经连接上云平台，OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔2.5秒会向APP传输一次数据。

4G模块需要先插入SIM卡使用，否则连不上网络

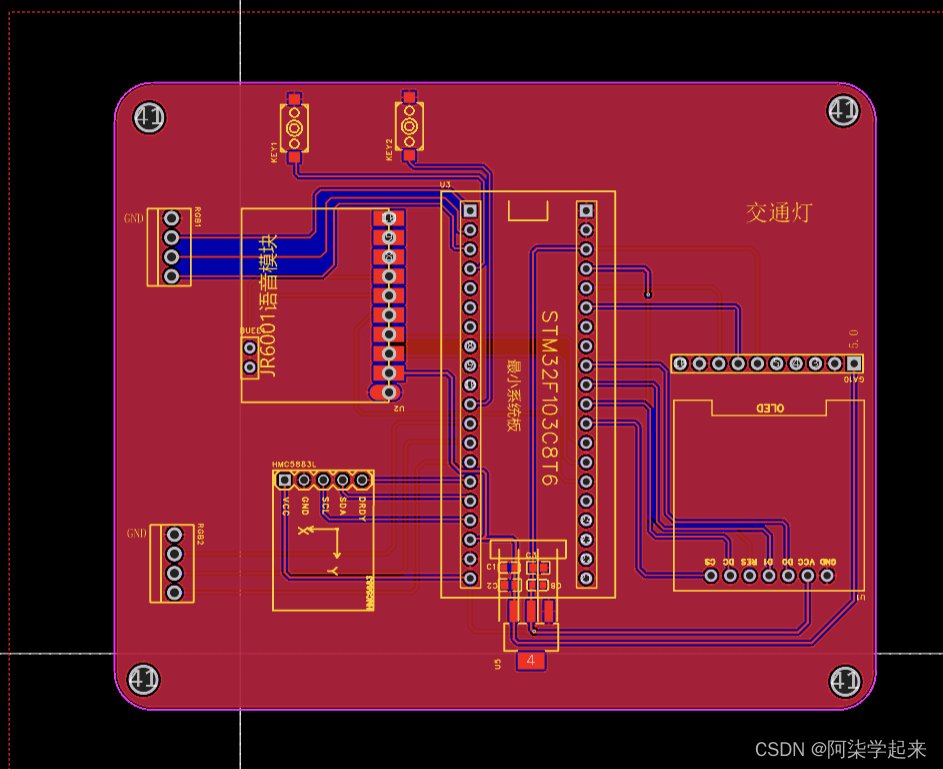

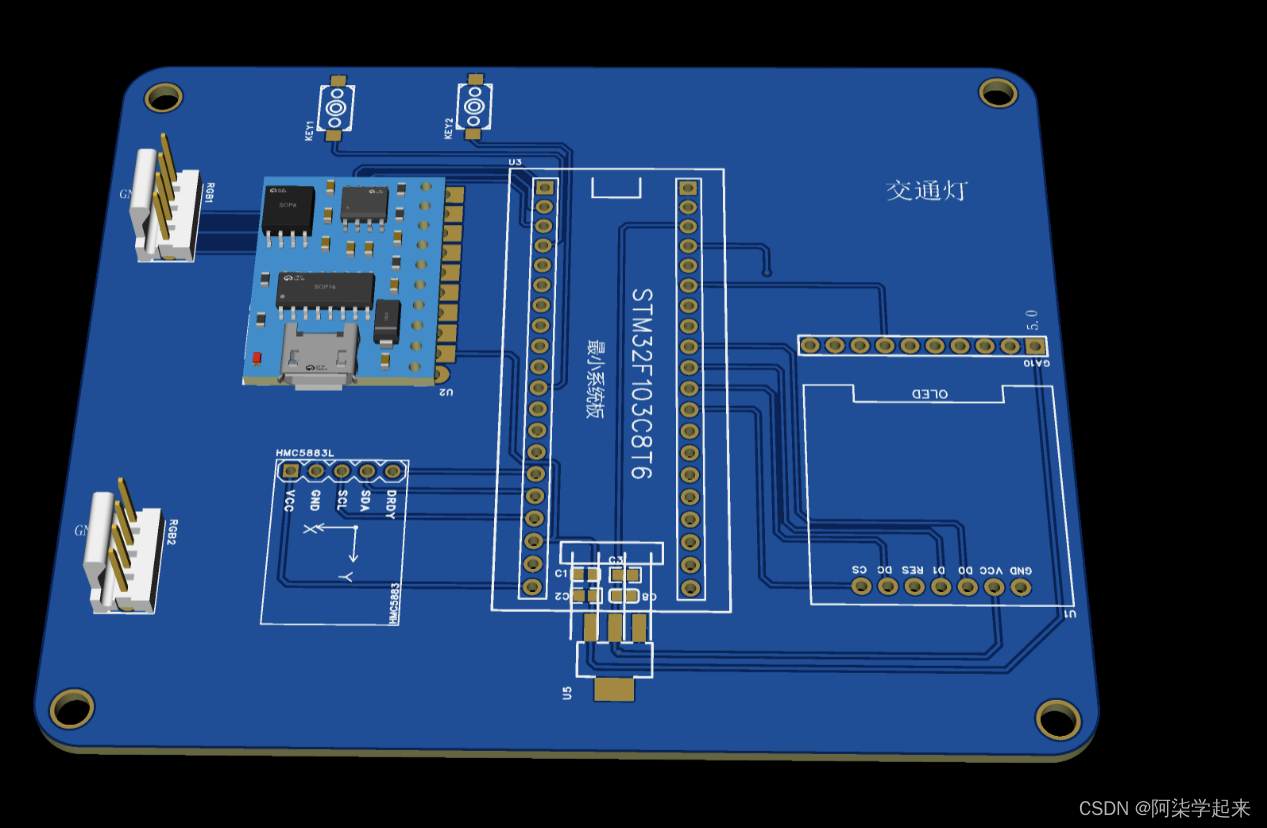

2 PCB效果

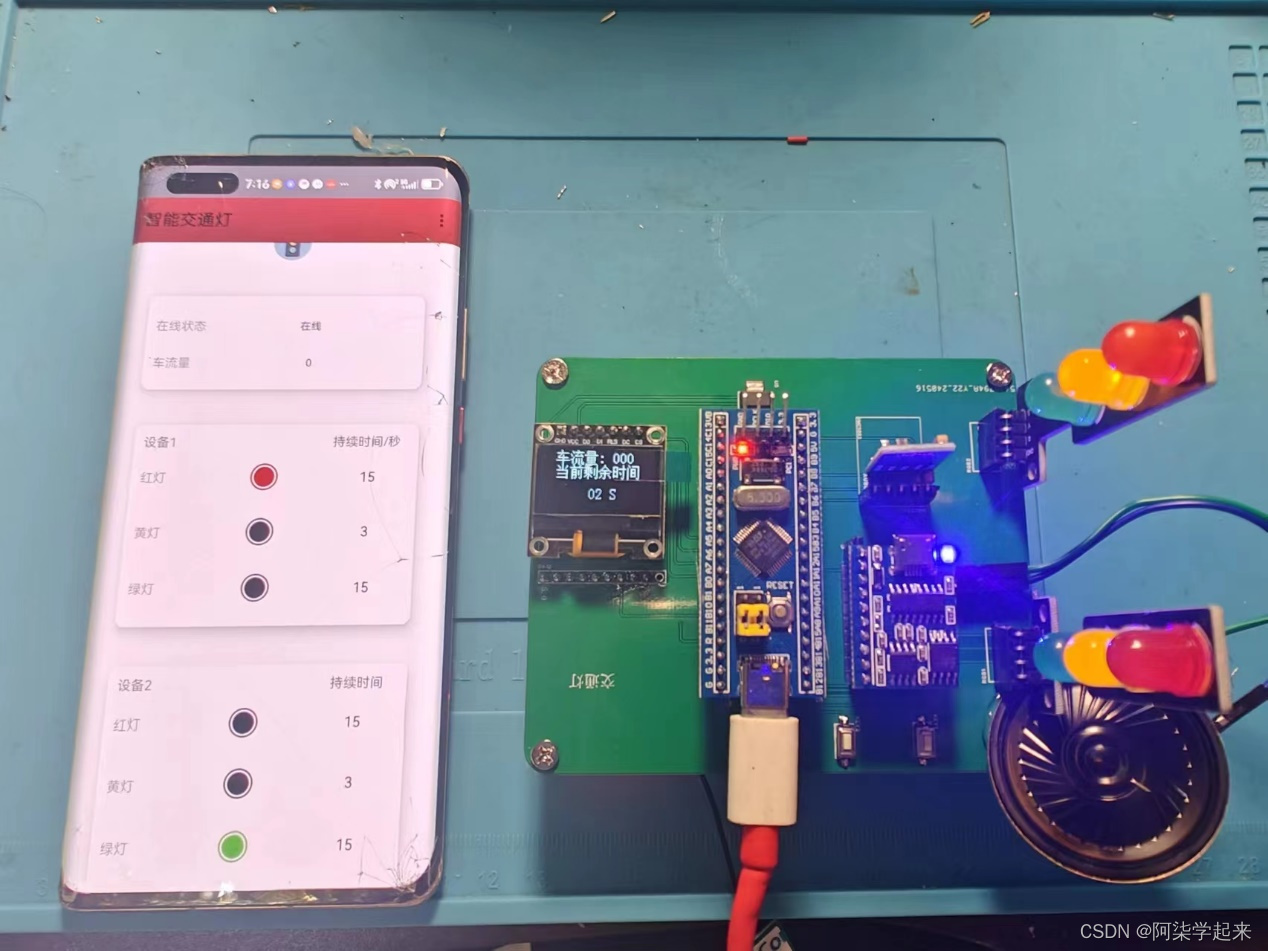

3 实物效果

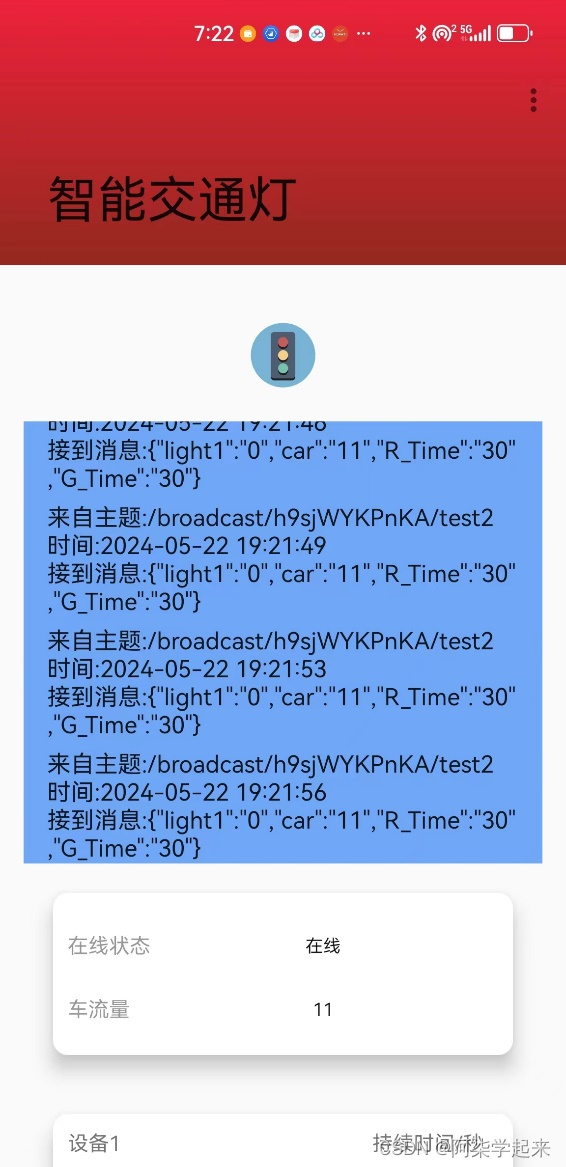

4 APP效果

5 功能概括

（1）硬件端

1. 红绿灯控制：系统通过控制红、黄、绿三个灯的亮灭来指挥交通，确保交通有序。同时，系统需要考虑到不同时间段、不同道路特征等因素，动态调整红绿灯时长。
2. 倒计时显示：系统需要设计一个倒计时模块，用以显示红、黄、绿等颜色持续的时间。这样可以方便行人和驾驶员在交通路口及时了解当前交通信号的状态，并做出应对。
3. 语音播报：提醒色盲患者等特殊人群注意交通信号变化。例如，在红绿灯即将变换时，系统会自动通过语音播报告知行人和驾驶员注意。
4. 磁场传感器：系统需要在车辆经过红绿灯时增加红外对管，用这种方法可以检测是否有汽车等待红绿灯。
5. 4G模块进联网使用

（2）APP端

1. 使用MQTT协议与设备进行信息交互。
2. 遇到紧急情况时，可手动控制路灯的时长。

（3）云平台使用（阿里云）（需要可以找我获取）

只是起到链接各个设备的作用

（4）演示视频

链接：https://pan.baidu.com/s/1hD1ohh0z8C0xn4kum9tLow?pwd=XZY0

提取码：XZY0

二 底层代码使用方式

1. 使用说明

（1）. 使用的时候设备会自动连接平台

4G模块需要先插入SIM卡使用，否则连不上网络

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（3）. 按键2可以开启和暂停红绿灯计时

（4）. 按键1可以清空车流量

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

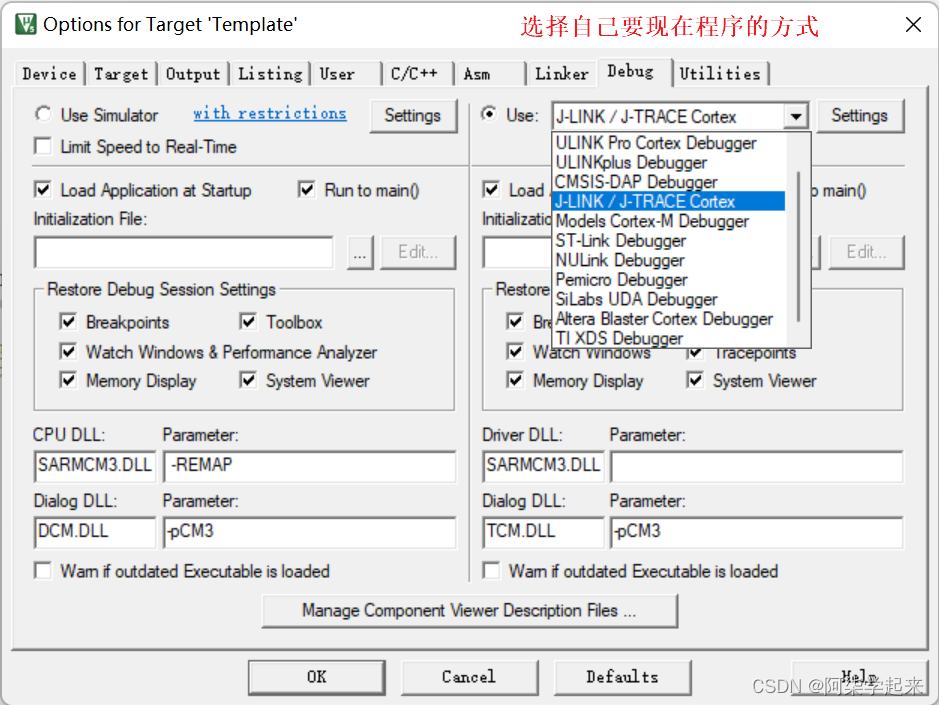

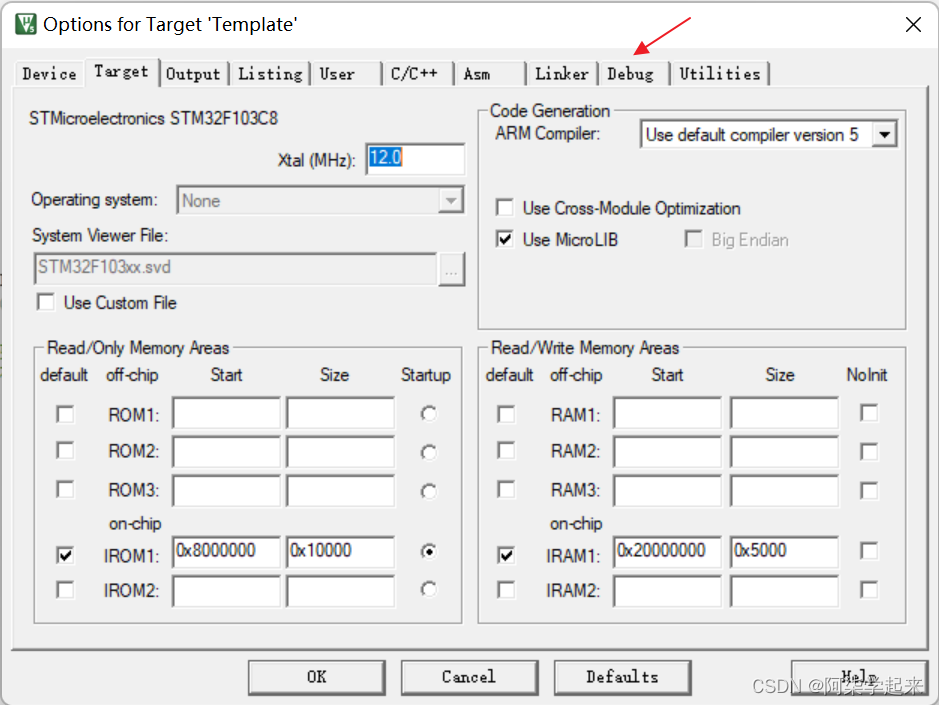

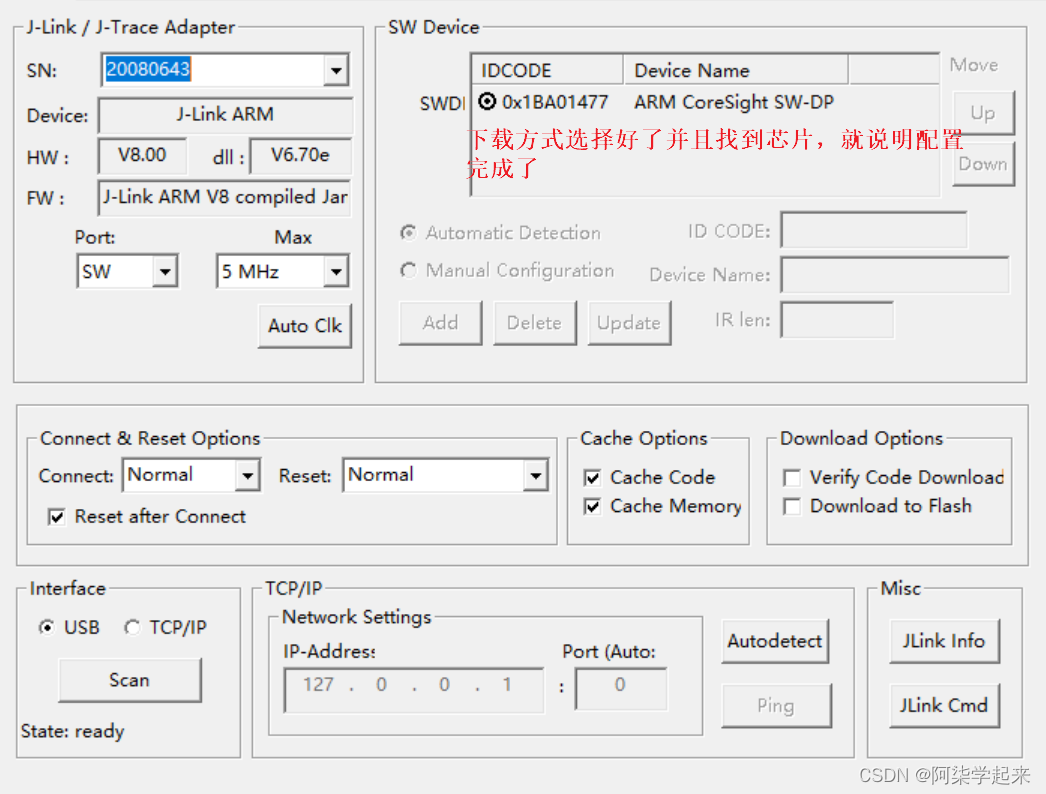

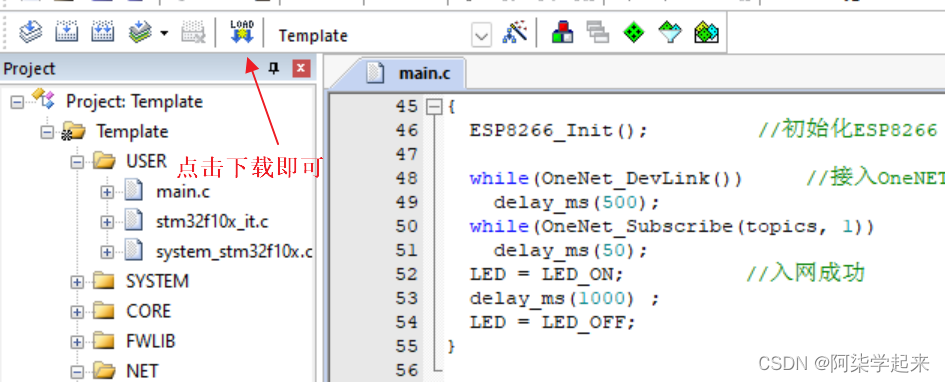

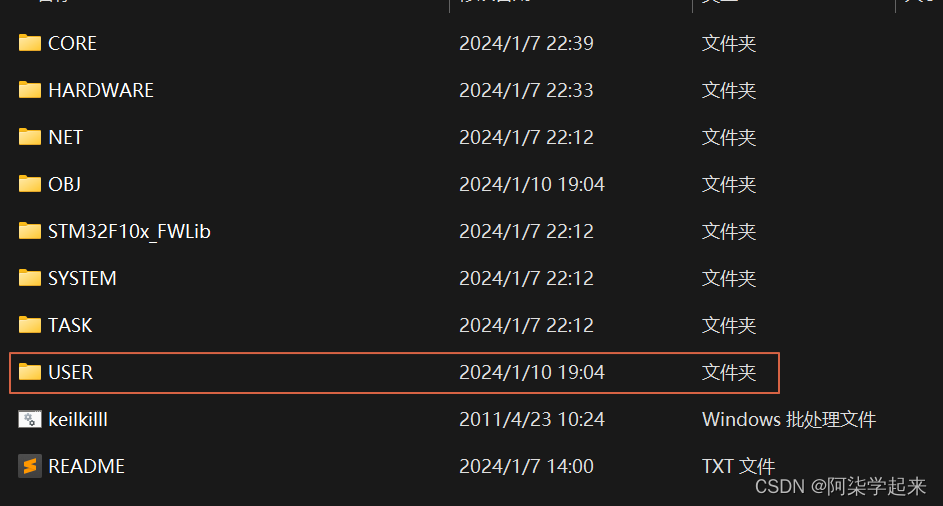

2. 下载程序

1. 先根据原理图进行连线，连接好以后在做后面的操作

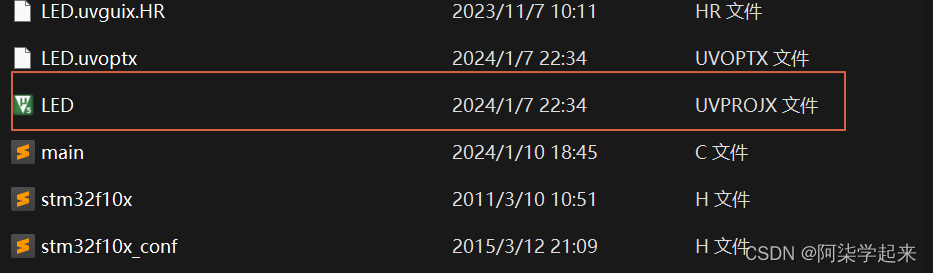

2. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

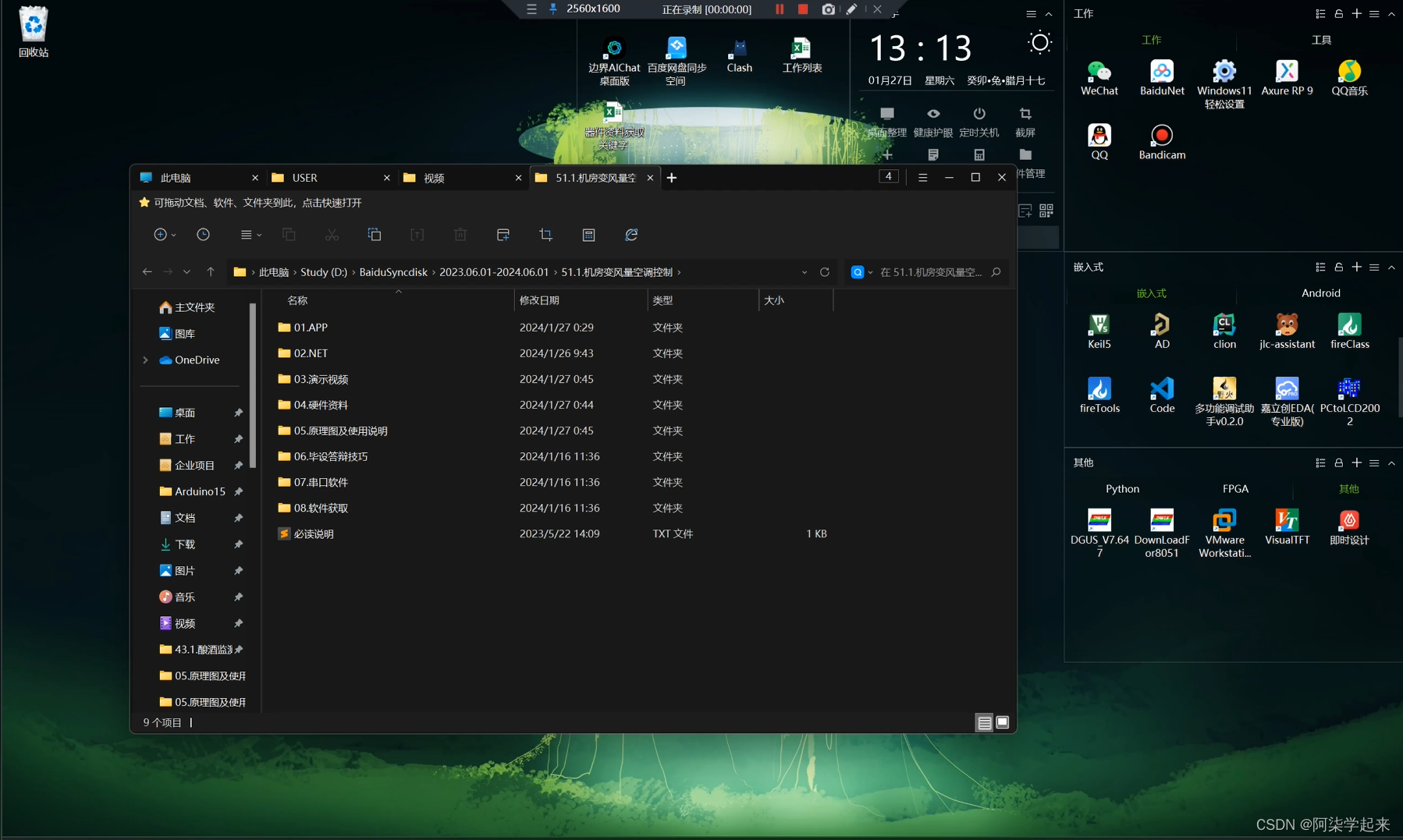

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

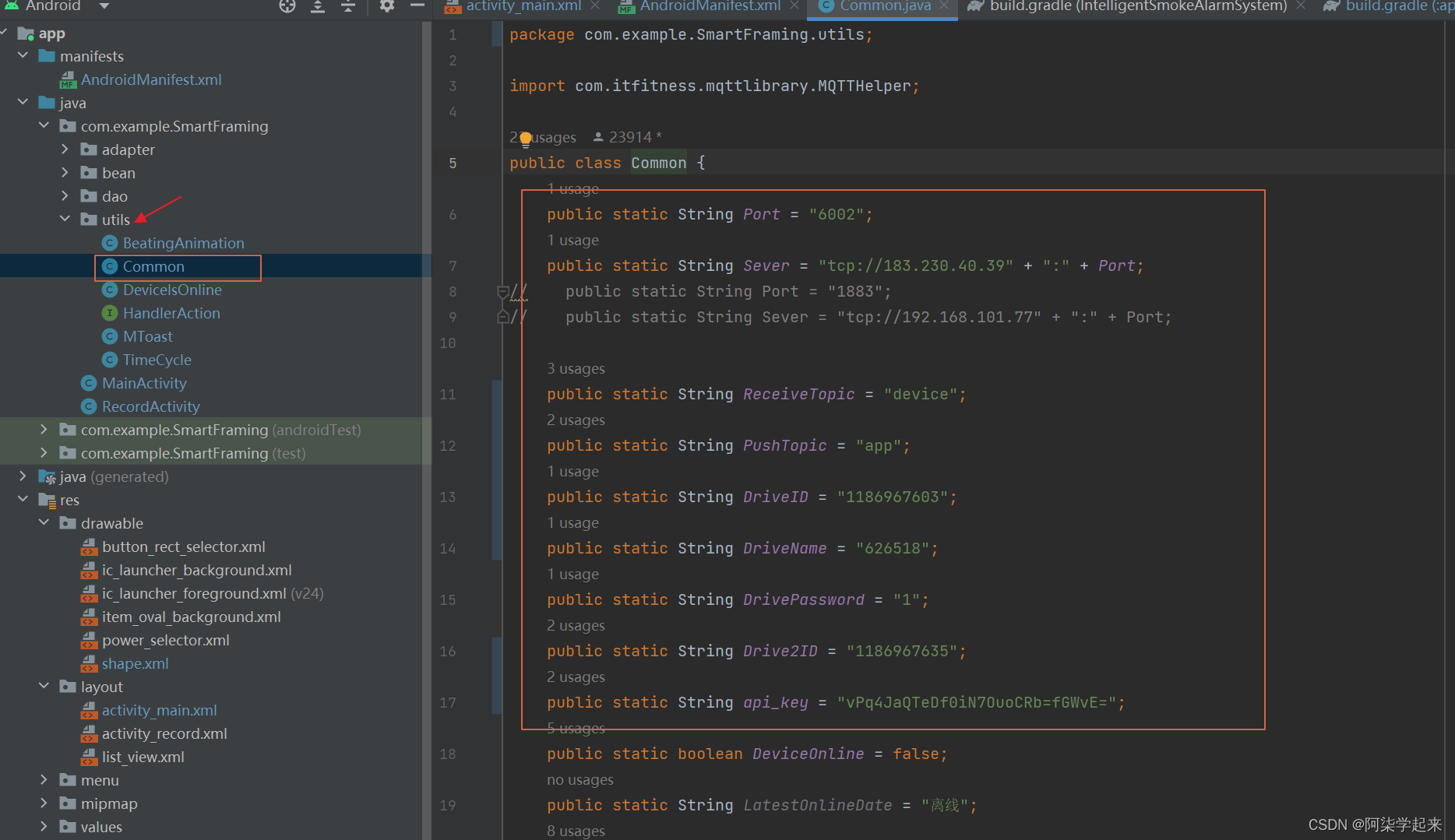

APP参数修改
