前言

该系统由硬件端和APP端组成，硬件端以STM32F103C8T6为核心控制器，通过WiFi模块实现联网功能，并集成了0.96寸OLED显示屏、蜂鸣器与LED指示灯、超声波模块、按键模块和温湿度传感器。OLED显示屏用于实时显示设备状态和环境温湿度数据，蜂鸣器和LED提供声光报警提示，超声波模块监测水位线并将数据回传至控制器，按键模块支持手动控制水泵开关（短按）和模式切换（长按）。APP端通过MQTT协议与硬件端通信，实时采集并展示设备数据（如水位、温湿度等），用户可设置水位阈值，当检测值超过阈值时，APP端会弹出报警提示框，实现远程监控和预警功能。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

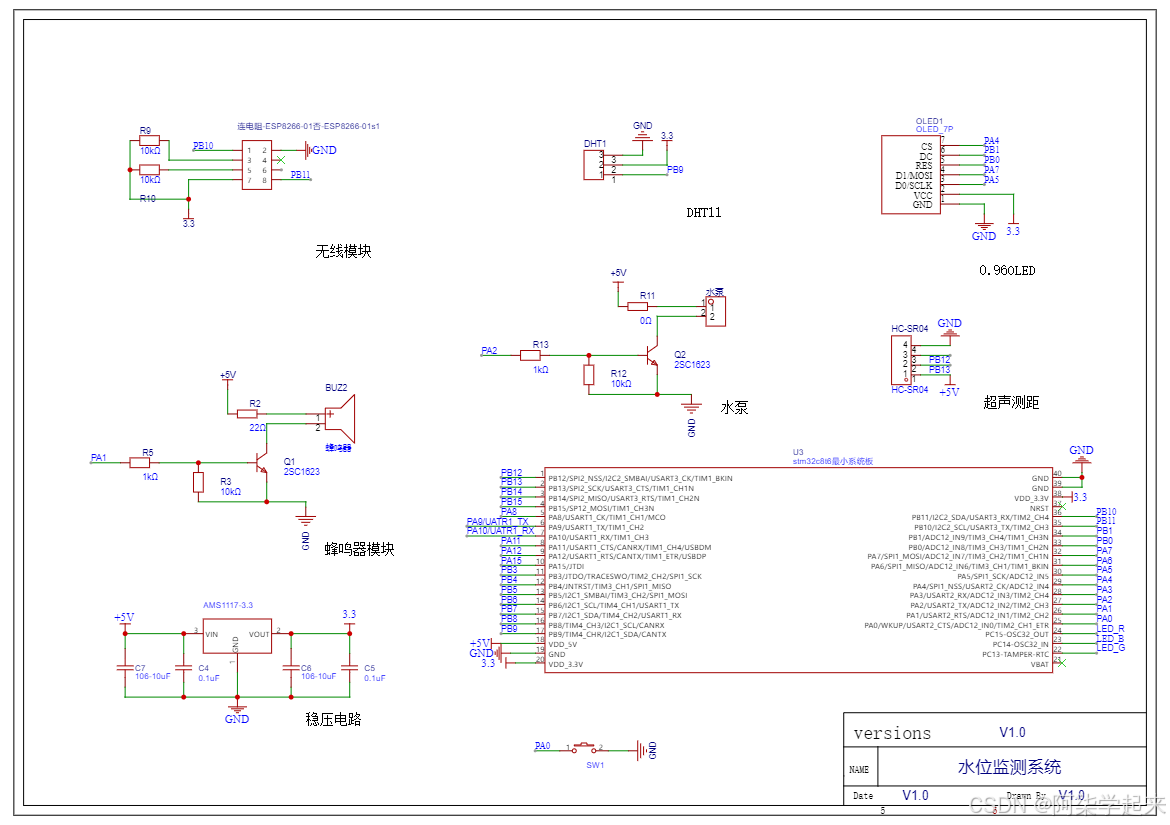

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MCU上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

硬件每隔几秒会向APP传输一次数据。

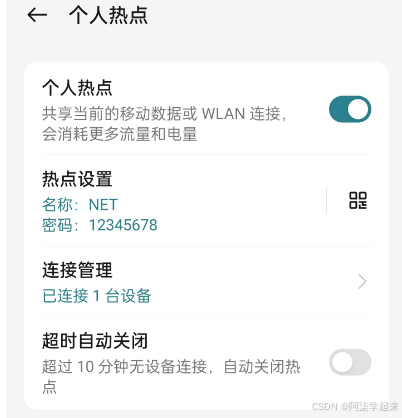

打开手机热点热点名字：NET密码：12345678

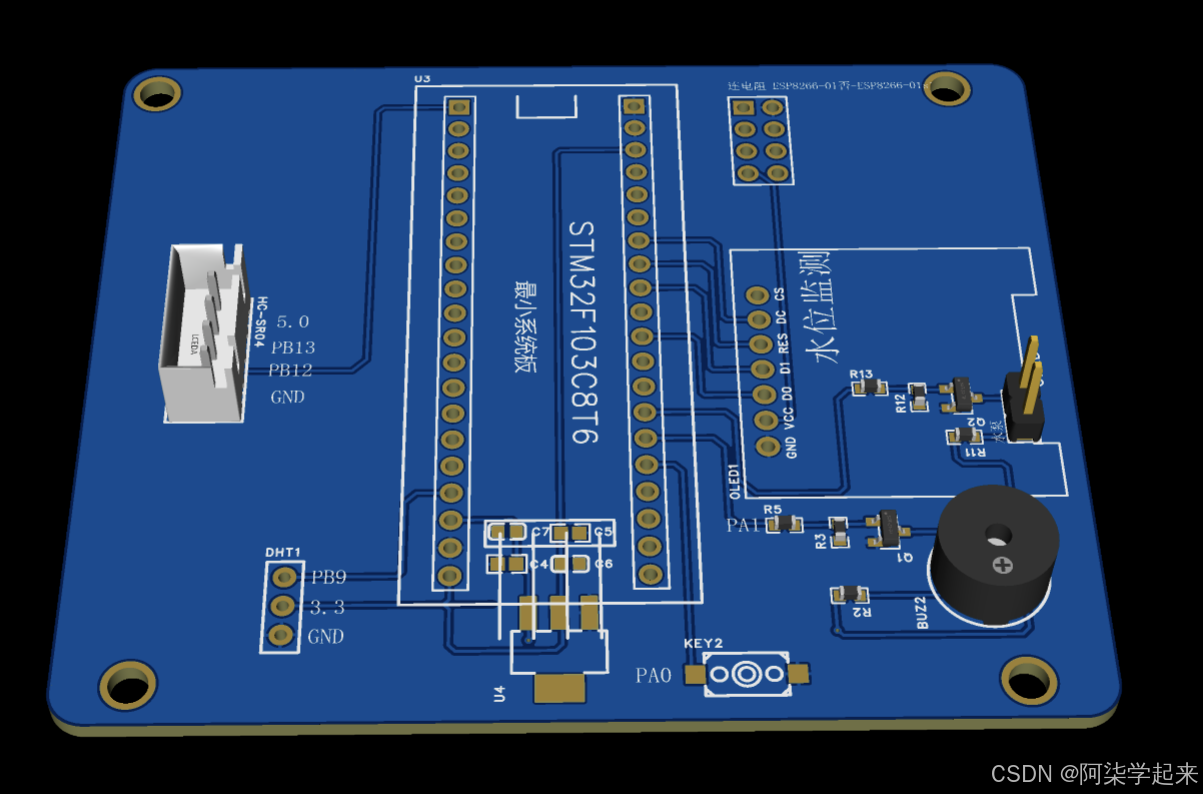

2 PCB效果

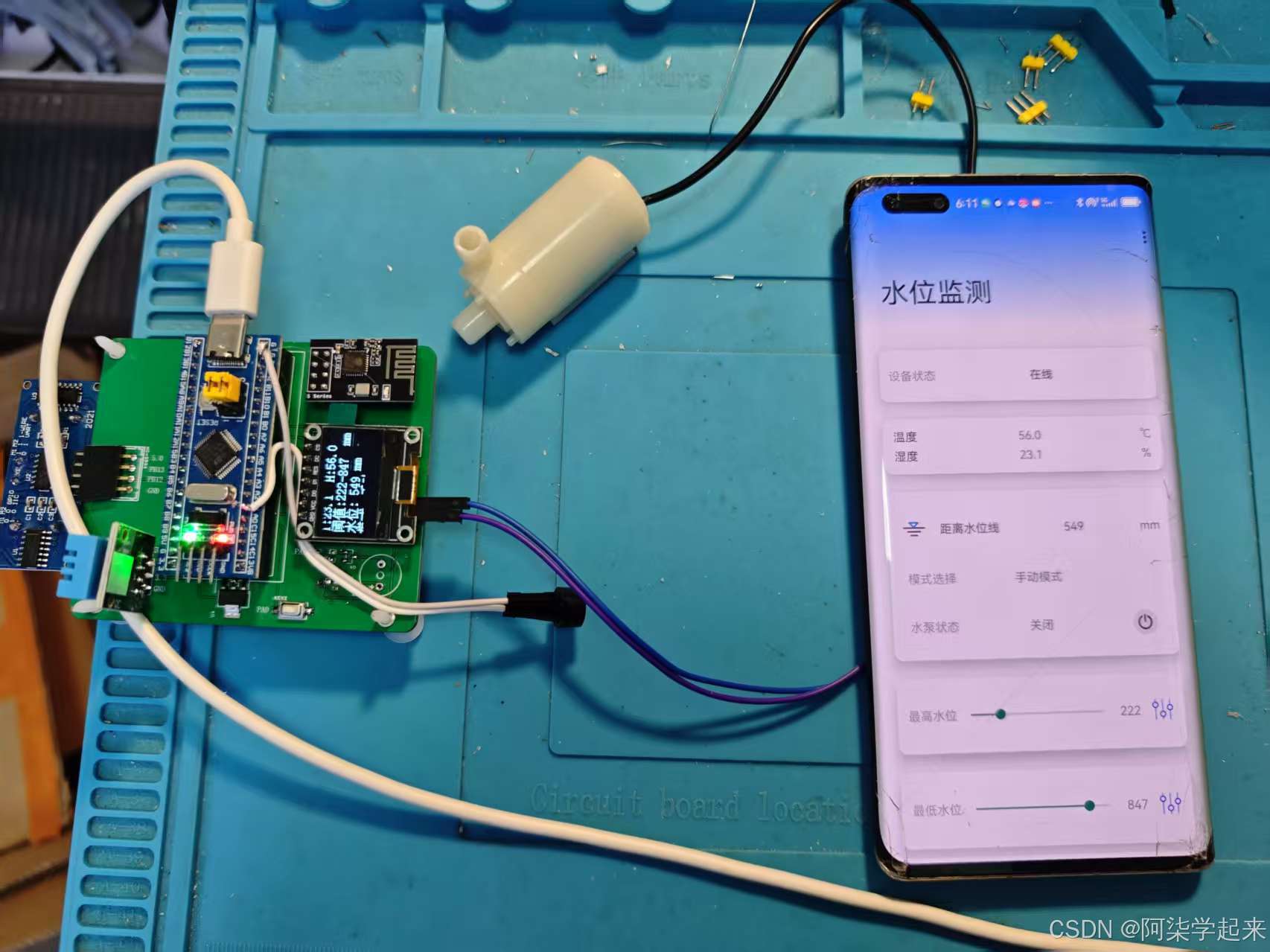

3 实物效果

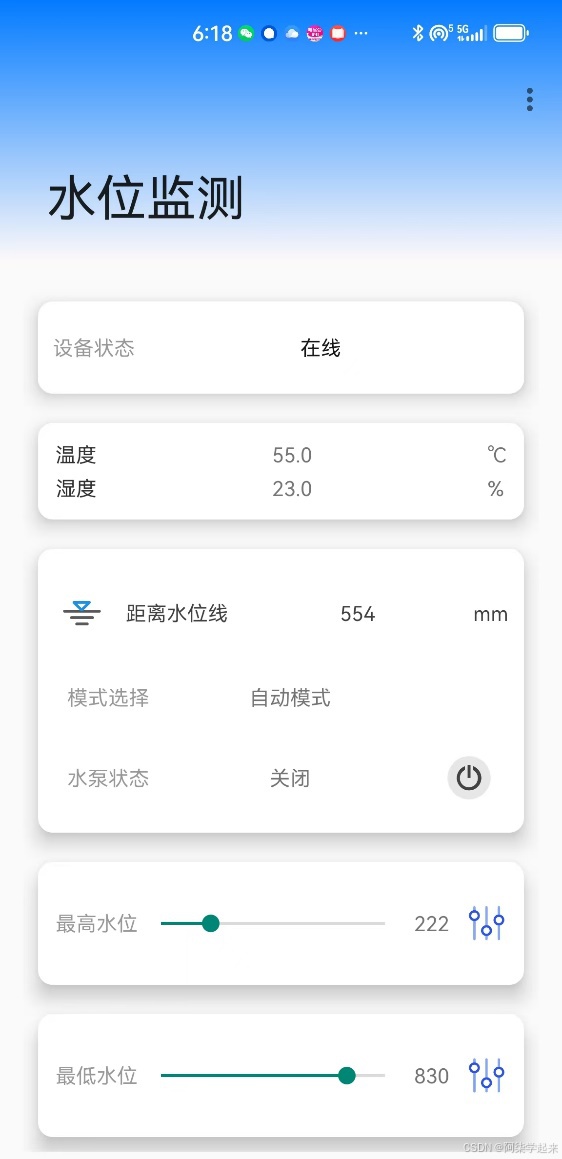

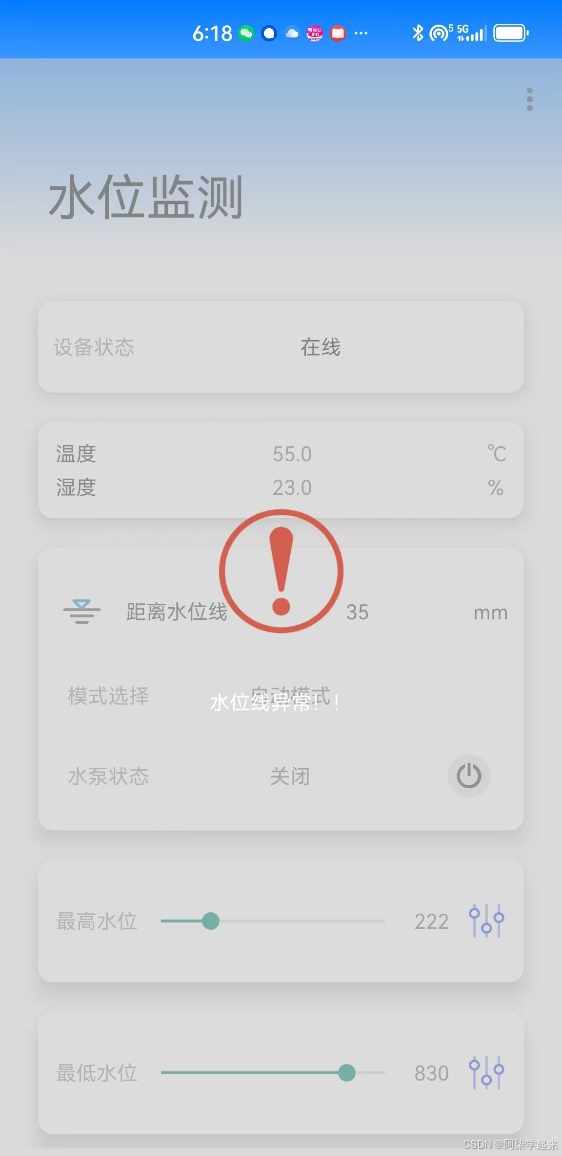

4 APP效果

5 功能概括

（1）硬件端

STM32F103C8T6：用于所有程序的中控和模块数据通信；
0.96寸OLDE：用于显示当前设备状态以及实时温度；
蜂鸣器与LED：用于设备报警和状态提示；
Wife模块：用于设备联网，实现远程APP查看；
超声波模块：使用超声波测距，实时回传测定的水位线；
按键模块：用于调整吗模式和开启和关闭水泵
温湿度传感：监测环境的温湿度数据

手动模式下：短按按键可以开启和关闭水泵

长按按键可以切换模式

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI中；
可以设置水位阈值，超过阈值则弹出报警提示框；

（3）云平台使用

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：70.1.水位监测系统-超声版+水泵.mp4

链接: https://pan.baidu.com/s/1CnqzaWuT_nyi53rdimYyQg?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作
打开手机热点热点名字：NET密码：12345678

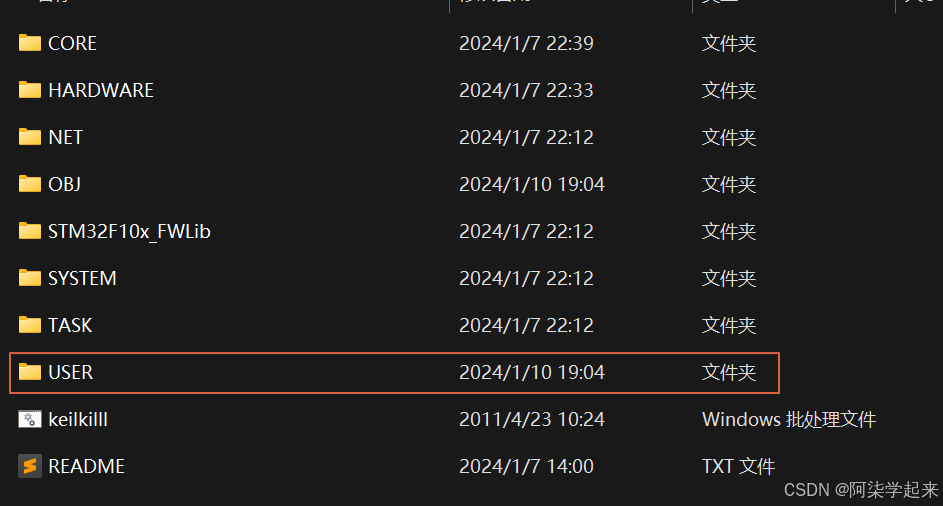

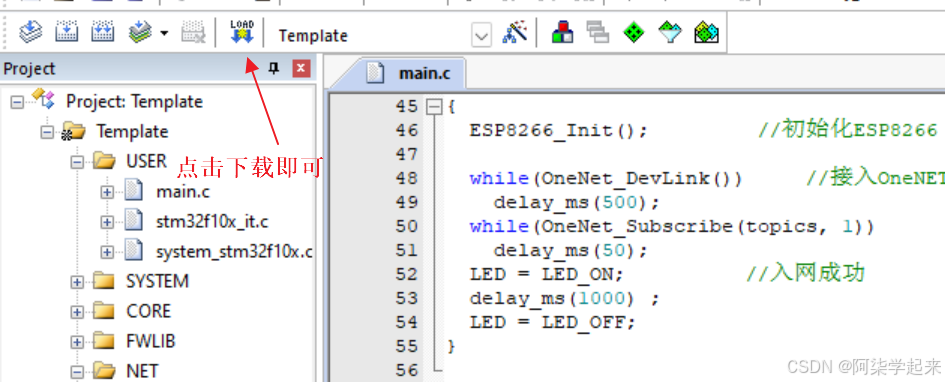

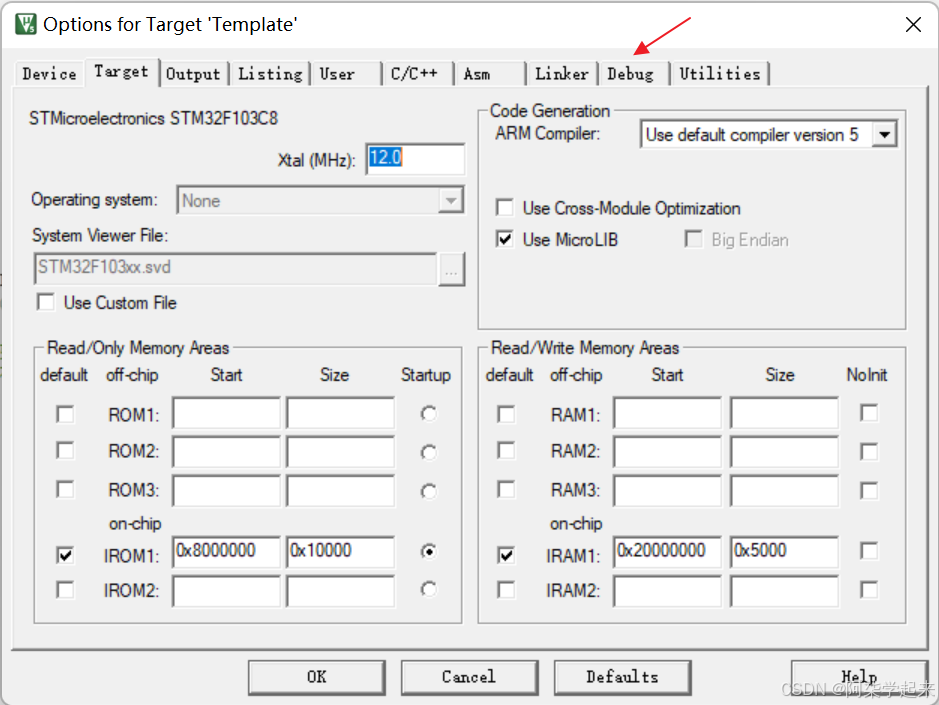

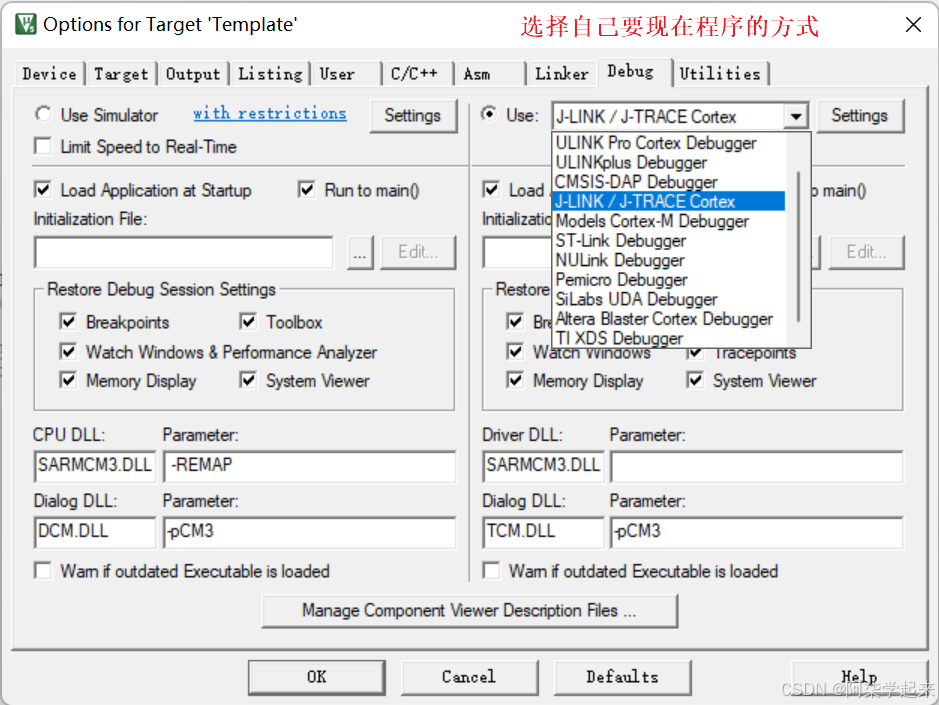

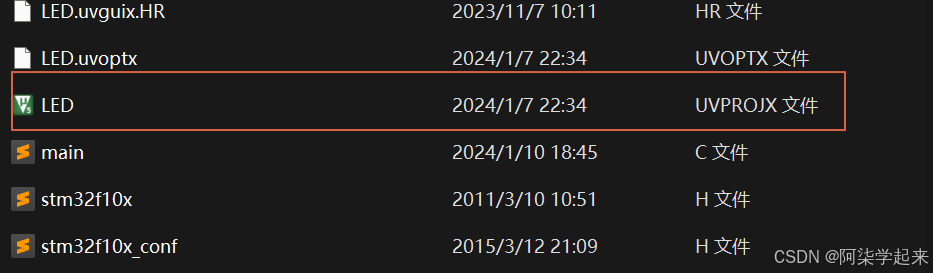

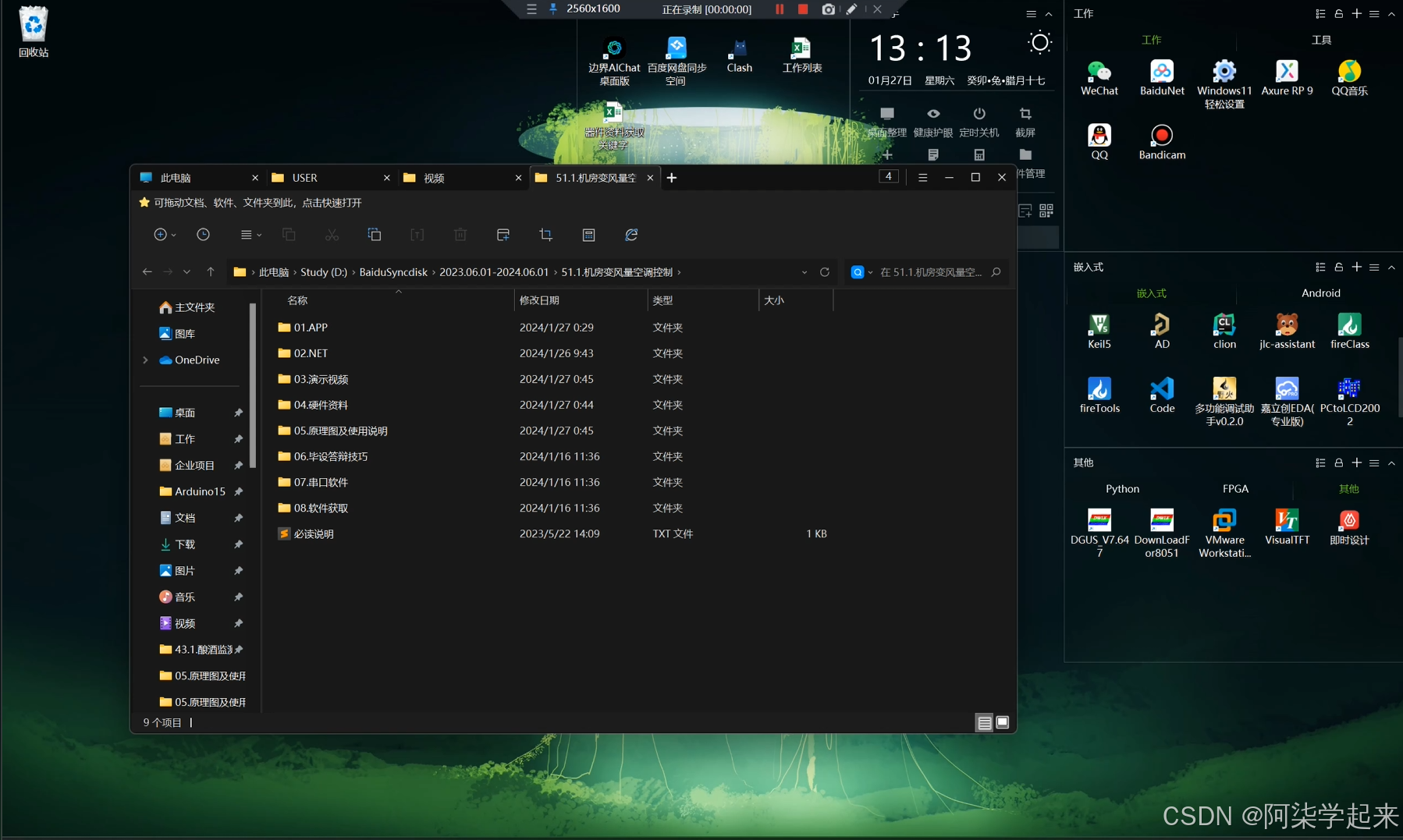

打开程序（硬件由工作室出的可以忽略下载程序这部分）
打开程序（硬件由工作室出的可以忽略下载程序这部分）

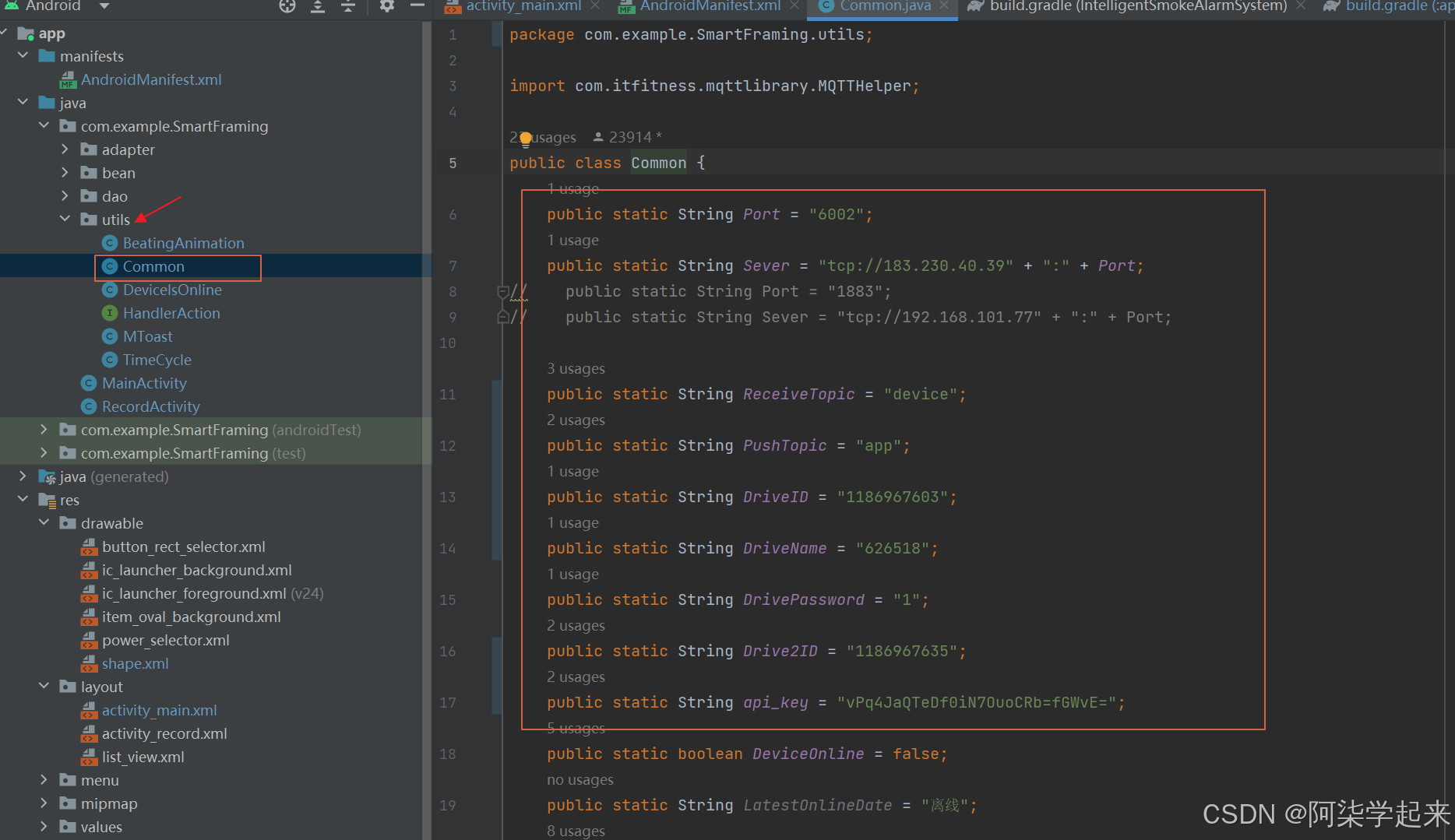

三 APP使用方式

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
