前言

该智能储物柜系统基于STM32F103C8T6主控芯片，通过ESP8266-01s实现WiFi联网，搭载0.96寸OLED实时显示设备状态、温湿度及用户信息。系统集成SHT30传感器监测环境参数，当温度超标时自动启动风扇，通过扫码模块追踪四个储物格的物品使用状态，采用RFID模块进行用户身份验证（需APP绑定后方可舵机开锁），蜂鸣器提供操作反馈。硬件端设置独立按键支持短按控制风扇、长按启动RFID绑定，APP端通过MQTT协议实现数据交互，具备环境阈值设置、设备状态监控及物品管理功能，构成完整的物联网储物解决方案。

关注微信公众号--星之援工作室发送关键字（项目清单）

可获取项目清单资料

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一连线图

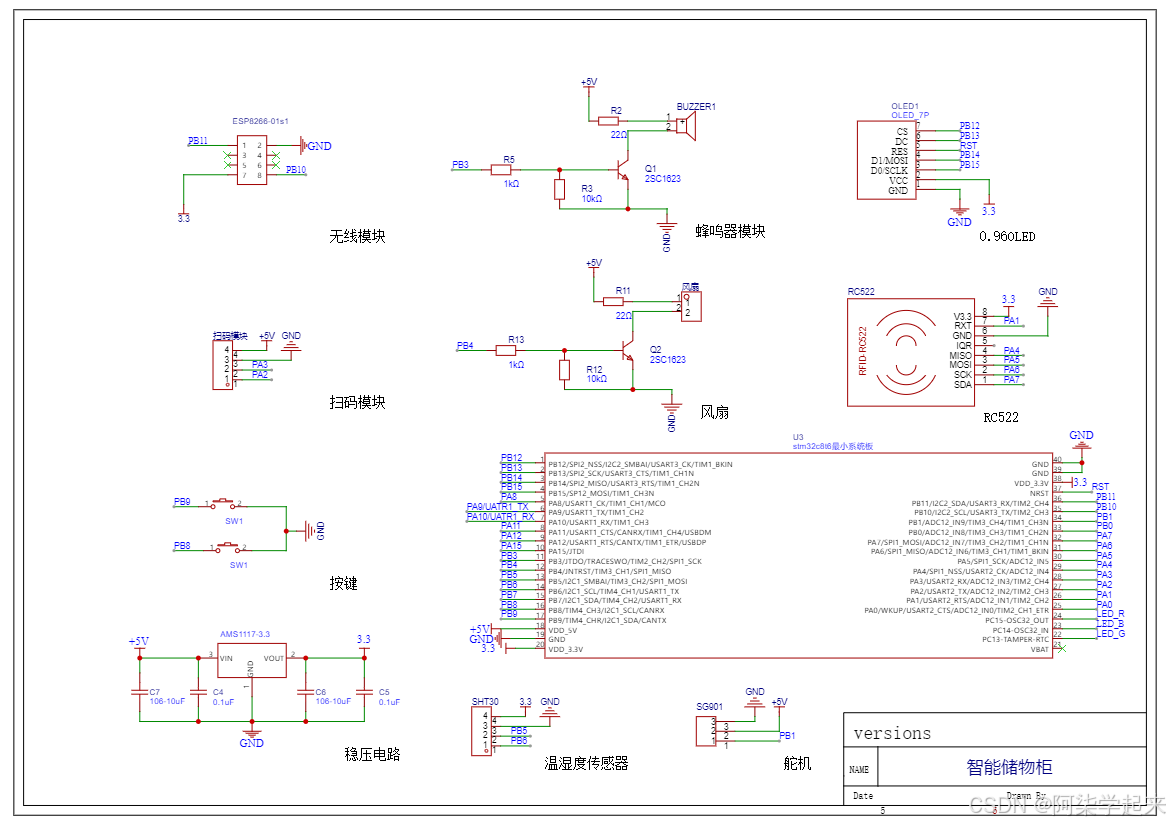

1 原理图

2. 开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）首先需要打开我们的WIFI热点让设备进行联网操作，看到显示数据界面，即可进行下一步功能测试

（2）硬件每隔几秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

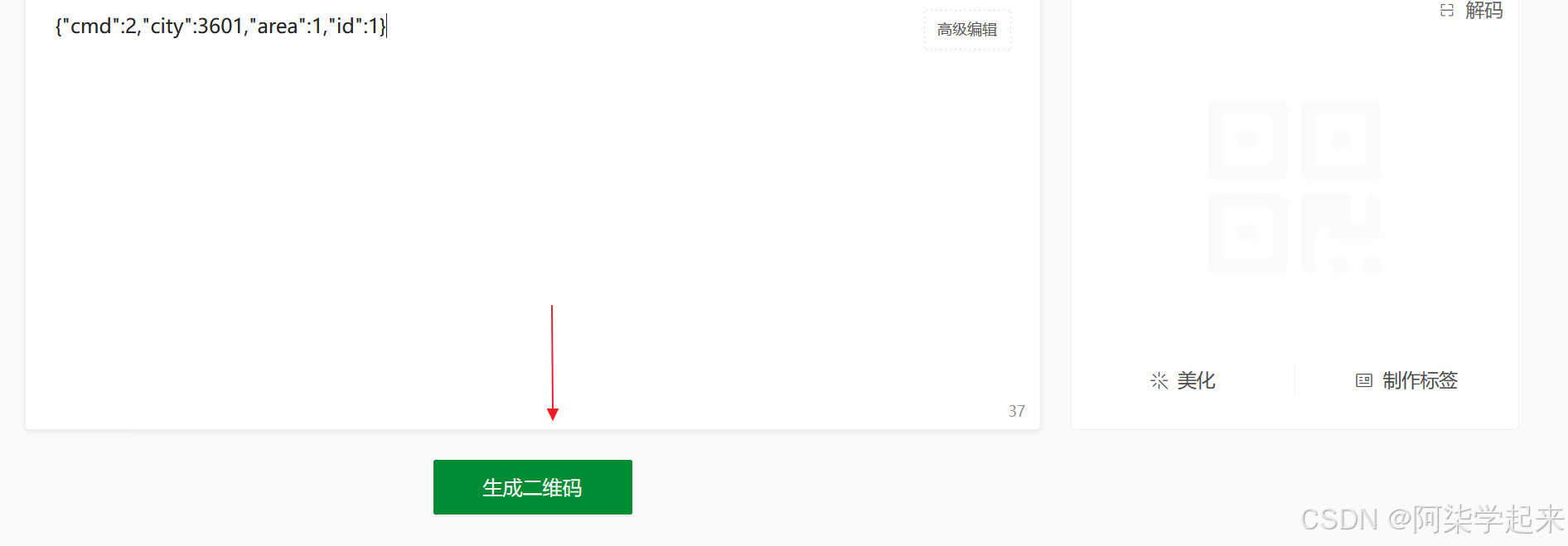

二维码网站：最近建码 - 草料文本二维码生成器

数据格式

·物品1：{"cmd":4,"id":1 }

·物品2：{"cmd":4,"id":2 }

·物品3：{"cmd":4,"id":3 }

·物品4：{"cmd":4,"id":4 }

只需要修改id的数据

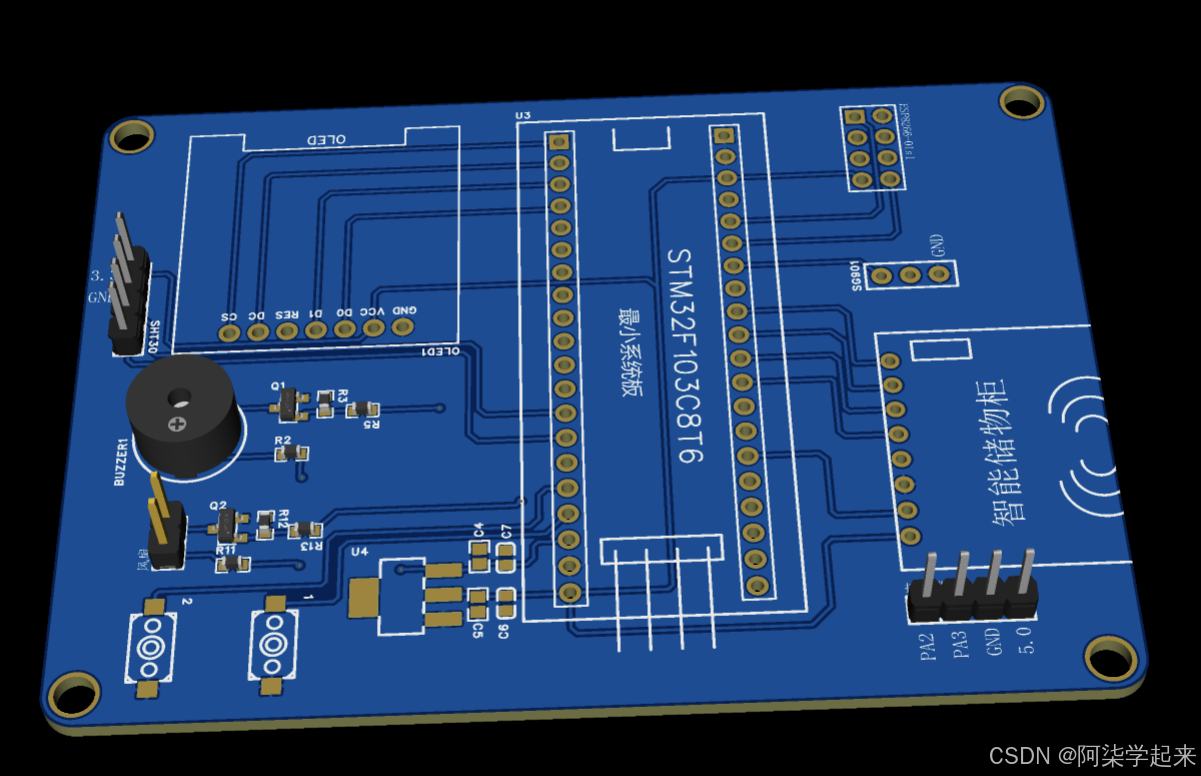

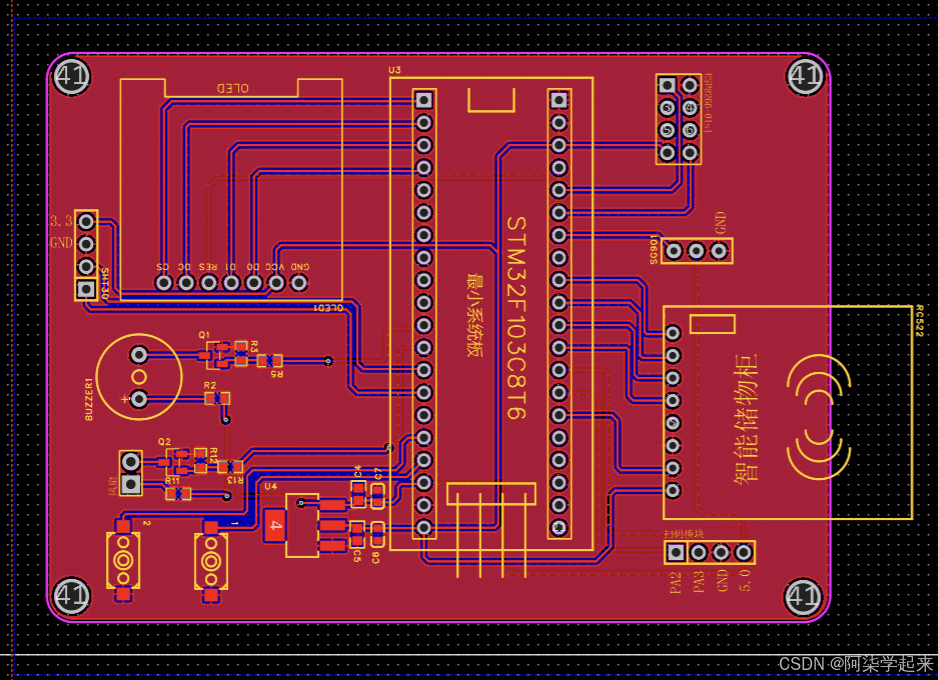

2 PCB效果

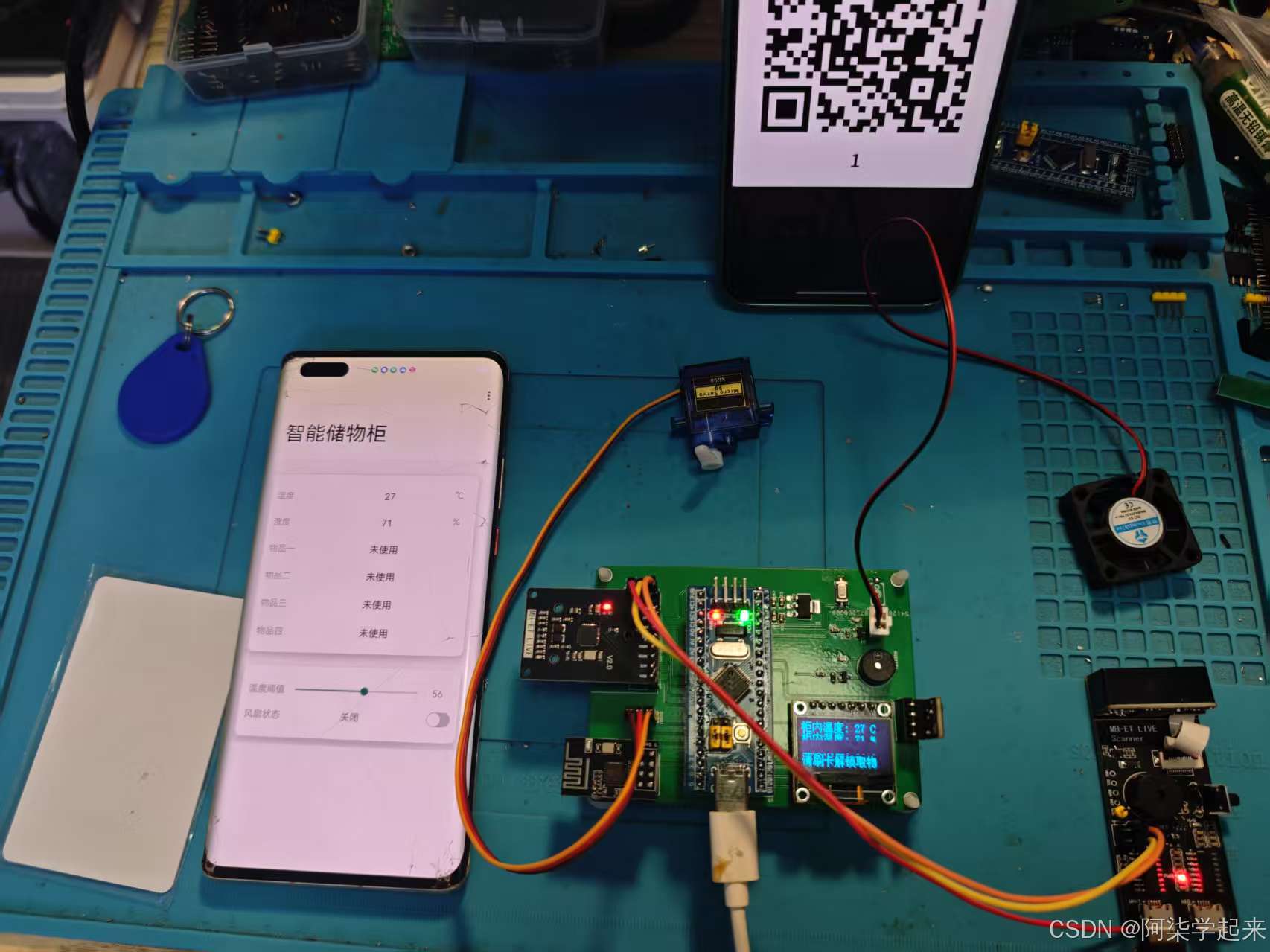

3 实物效果

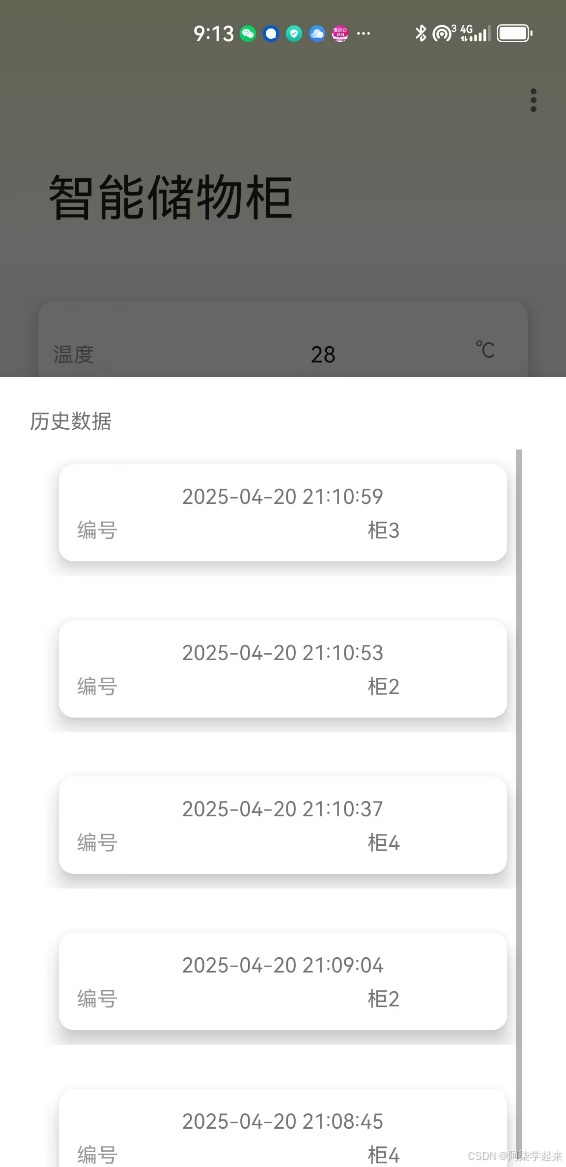

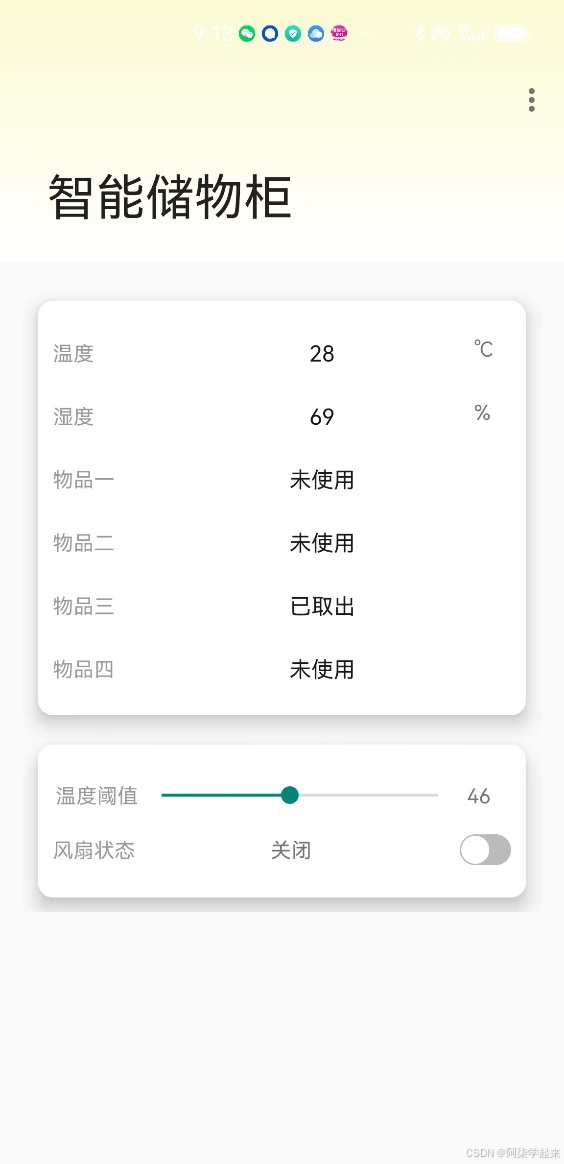

4 APP效果

5 功能概括

（1）硬件端

ESP8266-01s：使用wifi模块进行联网使用；
0.96寸OLED：用于显示的设备的状态，实现实时监测；
STM32F103C8T6：用于所有程序的中控和模块数据通信；
SHT30温湿度传感器：用于检测环境温湿度数据
扫码模块：用于检测箱子中的物品的使用情况
RFID模块：用于识别用户的数据，识别成功后会将发给oled进行显示
舵机：用于模拟柜门的开启和关闭
风扇：当检测到环境温度过高时，自动开启
蜂鸣器：用于状态提示

按键说明

短按按键一可以进行开关风扇

长按按键一可以进行绑定RFID

（2）APP端

使用MQTT协议与设备进行信息交互；
可采集到底层设备数据并且展示到界面UI；
可以设置柜中的环境温度阈值，
硬件需要使用app绑定rfid之后才能使用开锁
柜中有四个物品，可以查看物品的使用情况

（3）云平台

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：155.1.智能储物柜-WiFi+扫码.mp4

链接: https://pan.baidu.com/s/1dfqfLxuAsVNQHsgh3C4G8Q?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（多看视频，视频中有完整功能演示）

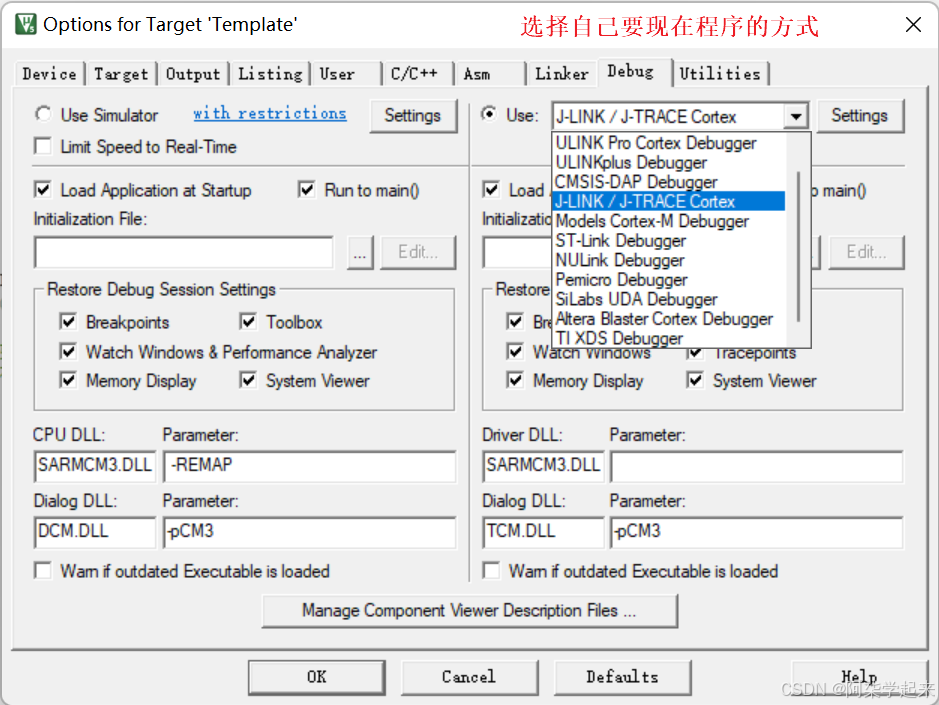

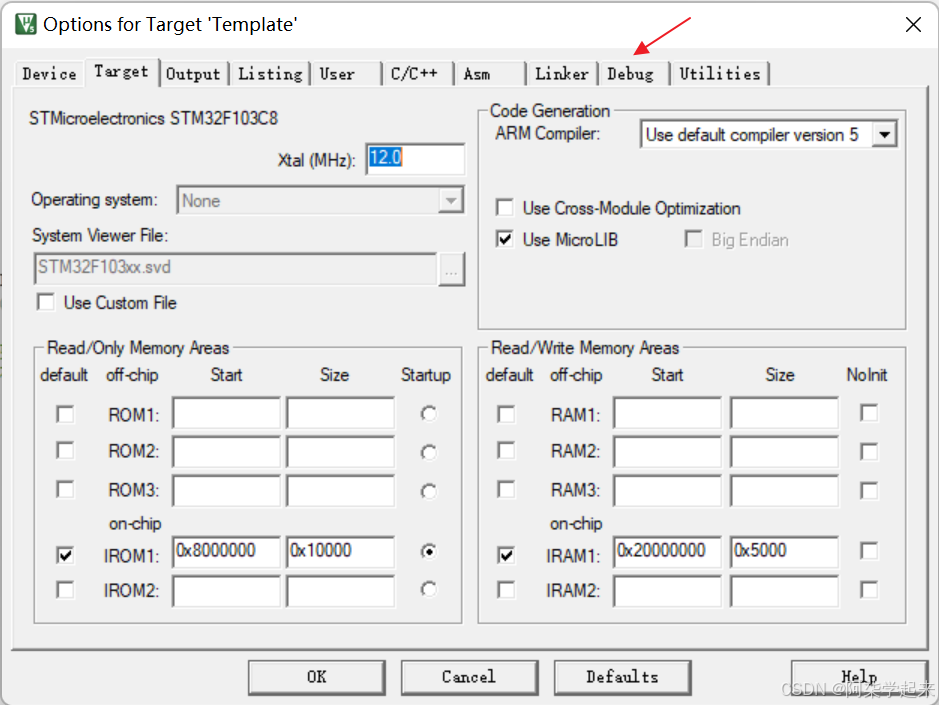

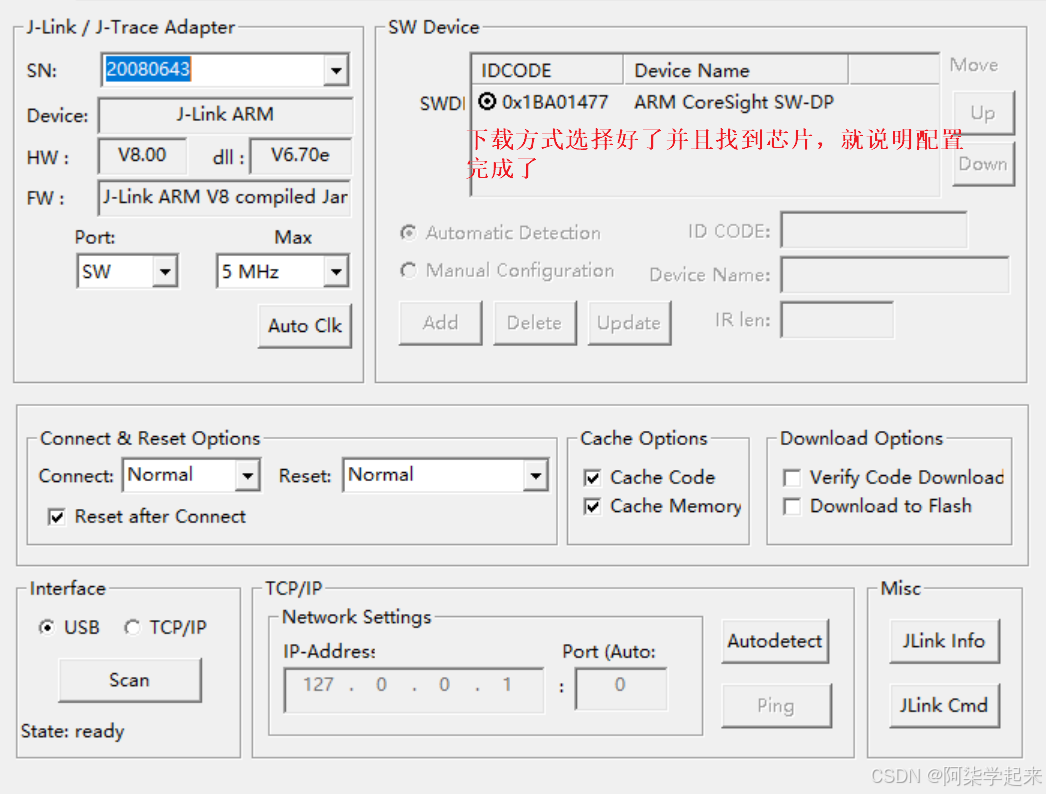

2 下载程序

先根据原理图进行连线，连接好以后在做后面的操作

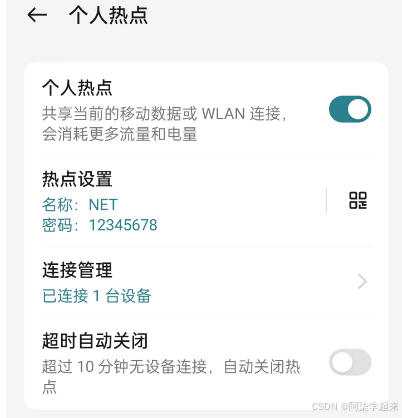

打开手机热点热点名字：NET密码：12345678

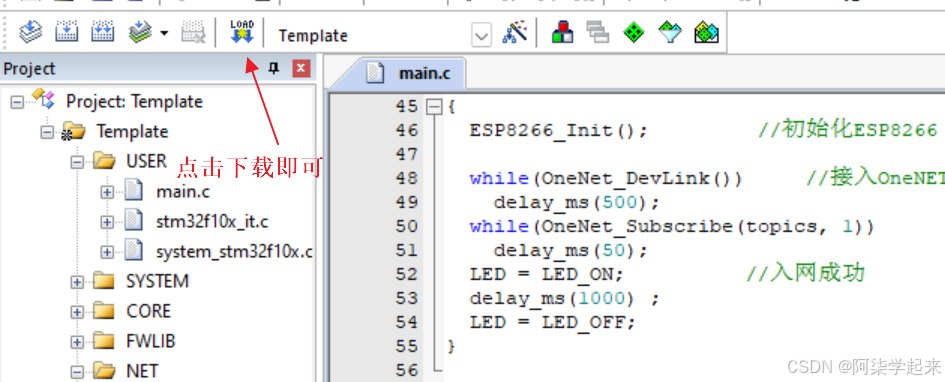

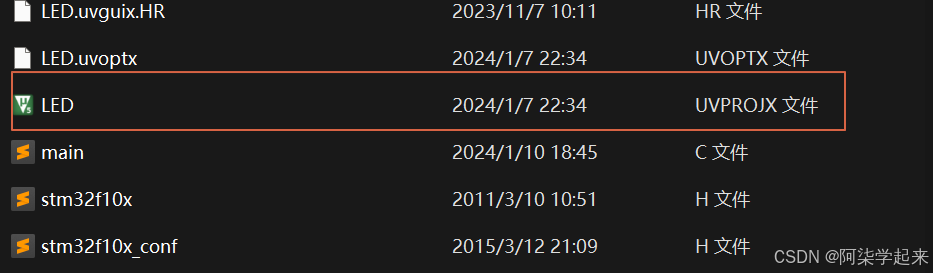

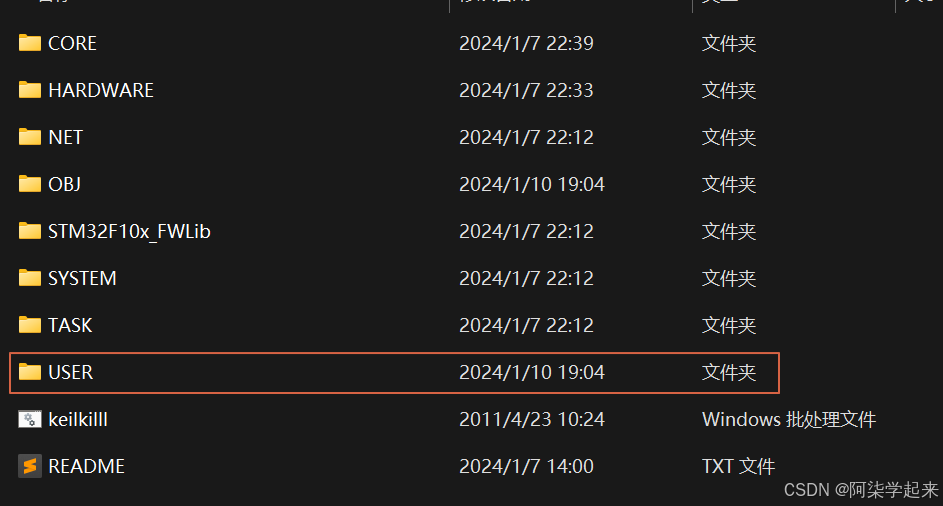

打开程序（硬件由工作室出的可以忽略下载程序这部分）

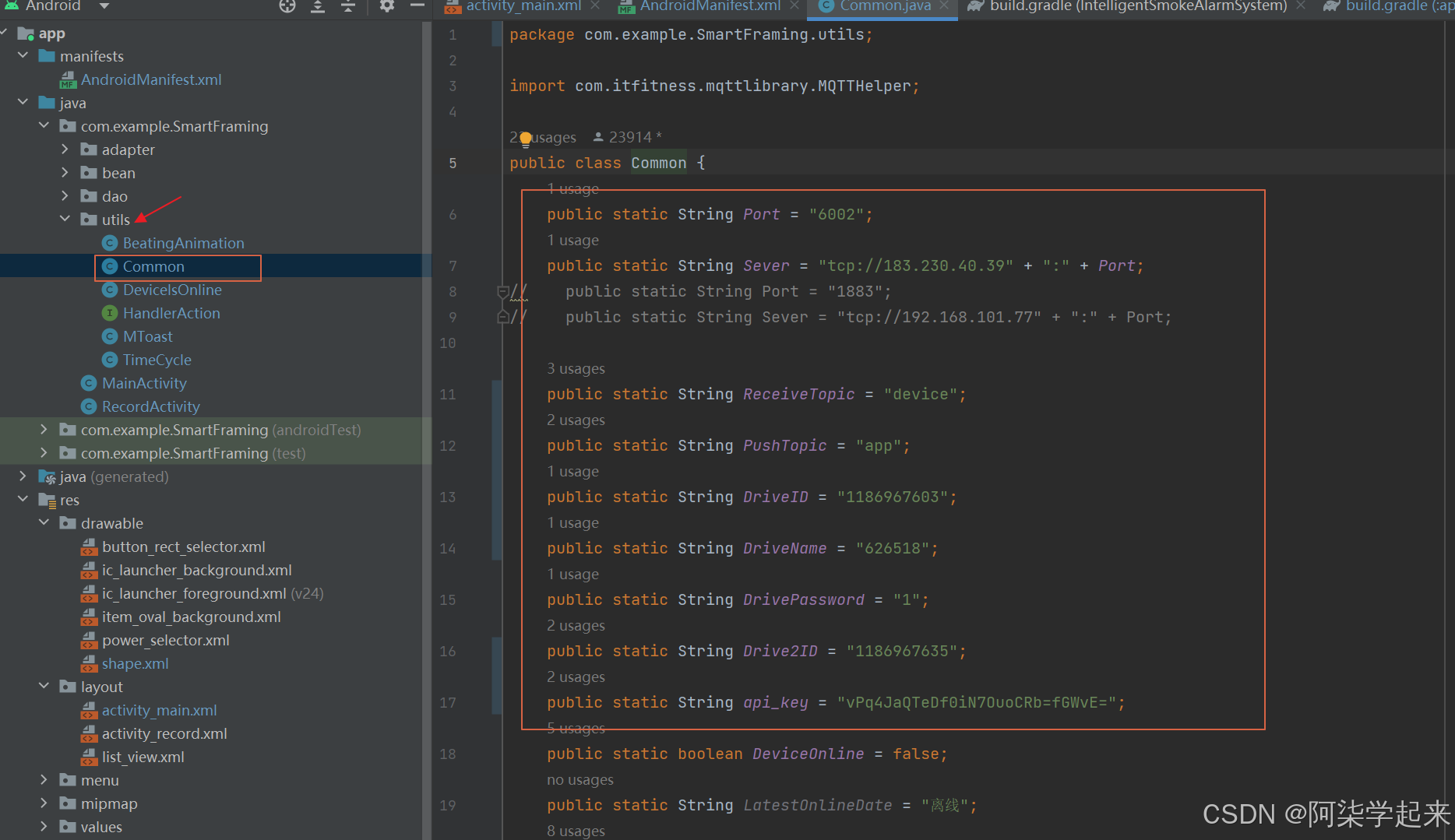

三 APP使用方式

1下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912
