【物联网毕设】多节点智能农业-Zigbee+STM32+MQTT+APP

于 2025-04-25 13:43:58 发布
阅读量1.3k 收藏 26
点赞数 24
分类专栏： 物联网 毕设/课设 合集 文章标签： 物联网 课程设计 stm32 单片机 毕设 毕业设计
版权声明：本文为博主原创文章，遵循 CC 4.0 BY 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/herui_2/article/details/147506307
版权

目录

前言

一 连线图

2 PCB效果

3 实物效果

4 APP效果

5 功能概括

（1）硬件端

（2）APP端

（3）云平台

（4）演示视频

二 底层代码使用方式

1 使用说明

2 下载程序

三 APP使用方式

下载APP

四 程序架构及修改（通用）

前言

这是一个基于STM32和Zigbee的智能农业监控系统，从机端通过温湿度、光照和土壤湿度传感器采集环境数据，通过OLED本地显示，并支持自动/手动模式切换——自动模式下可根据预设阈值自动控制水泵、风扇和补光灯，手动模式下可通过按键直接控制设备；主机端和APP端均通过MQTT协议与设备通信，实现数据可视化展示、阈值设置、模式切换及远程控制功能，构成完整的物联网农业监控解决方案。3

关注微信公众号--星之援工作室 发送关键字（项目清单）
可获取项目清单资料

⚠️⚠️（本文章仅提供思路和实现方法，并不包含代码，需要代码的同学请自行联系博主）

⚠️⚠️（有疑问或需要定制或者技术支持等，也请自行联系博主）⚠️⚠️

一 连线图

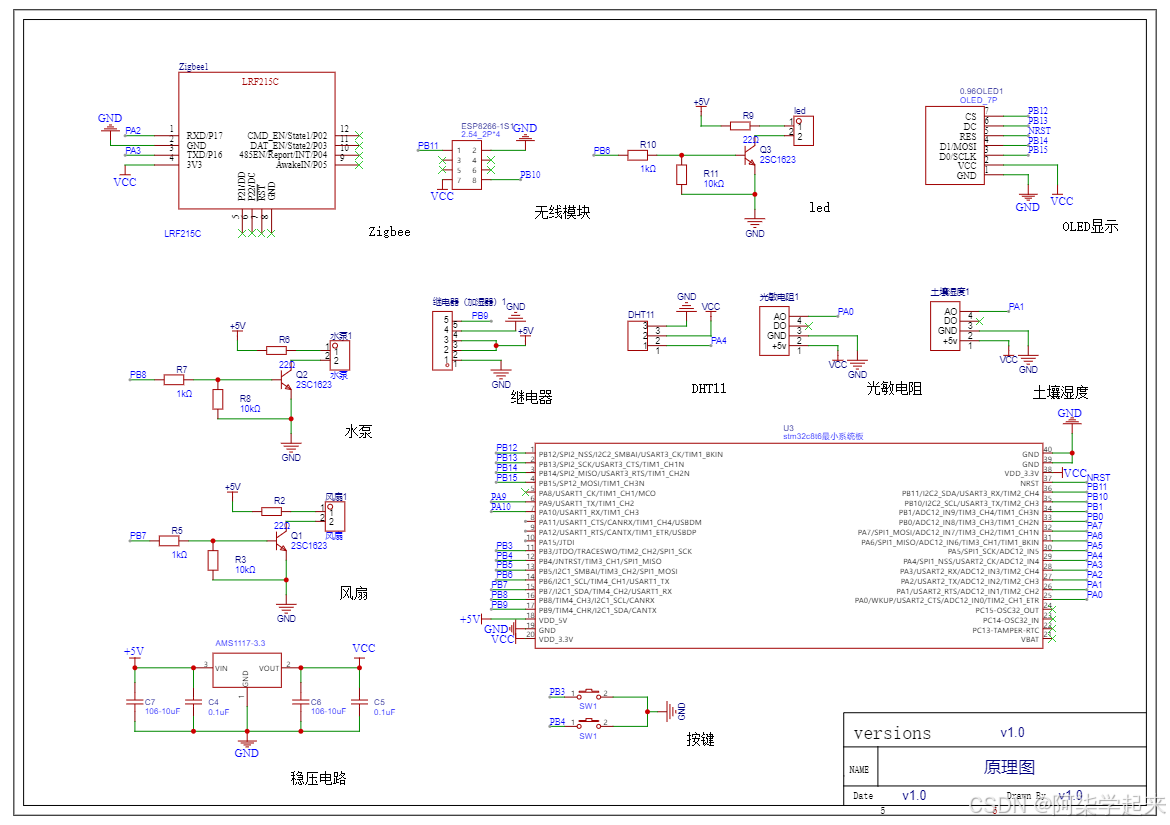

  1. 原理图

开发板本身自带一个LED ，这个LED作为我们查看网络连接状态和获取数据状态的说明

（1）OLED显示屏中会显示联网状态，若MUC上面的的LED处于闪烁状态，则说明我们的设备处于正常运行，若LED灯不再闪烁，请按复位键将程序手动复位一次

（2）硬件每隔8秒会向APP传输一次数据。

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

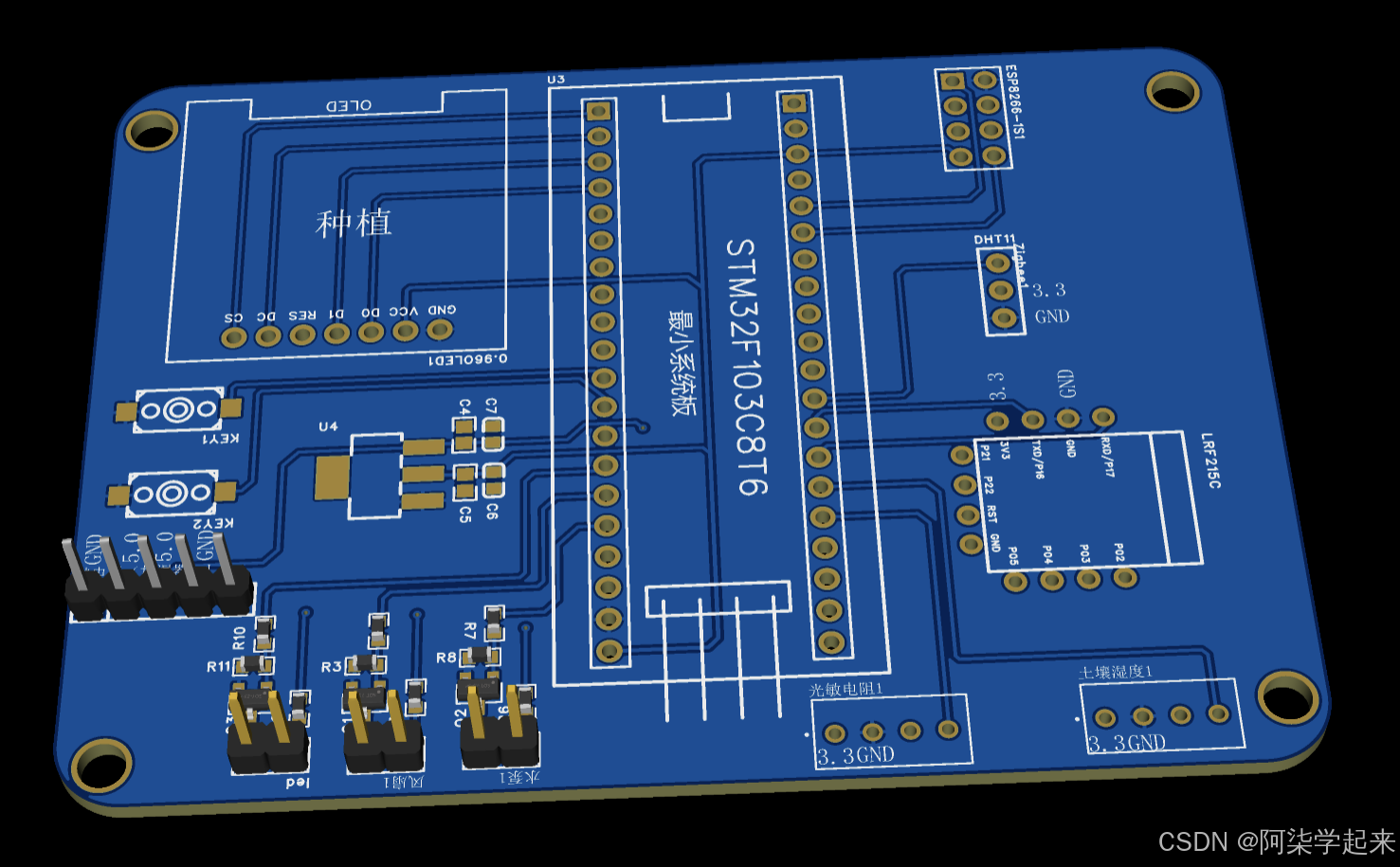

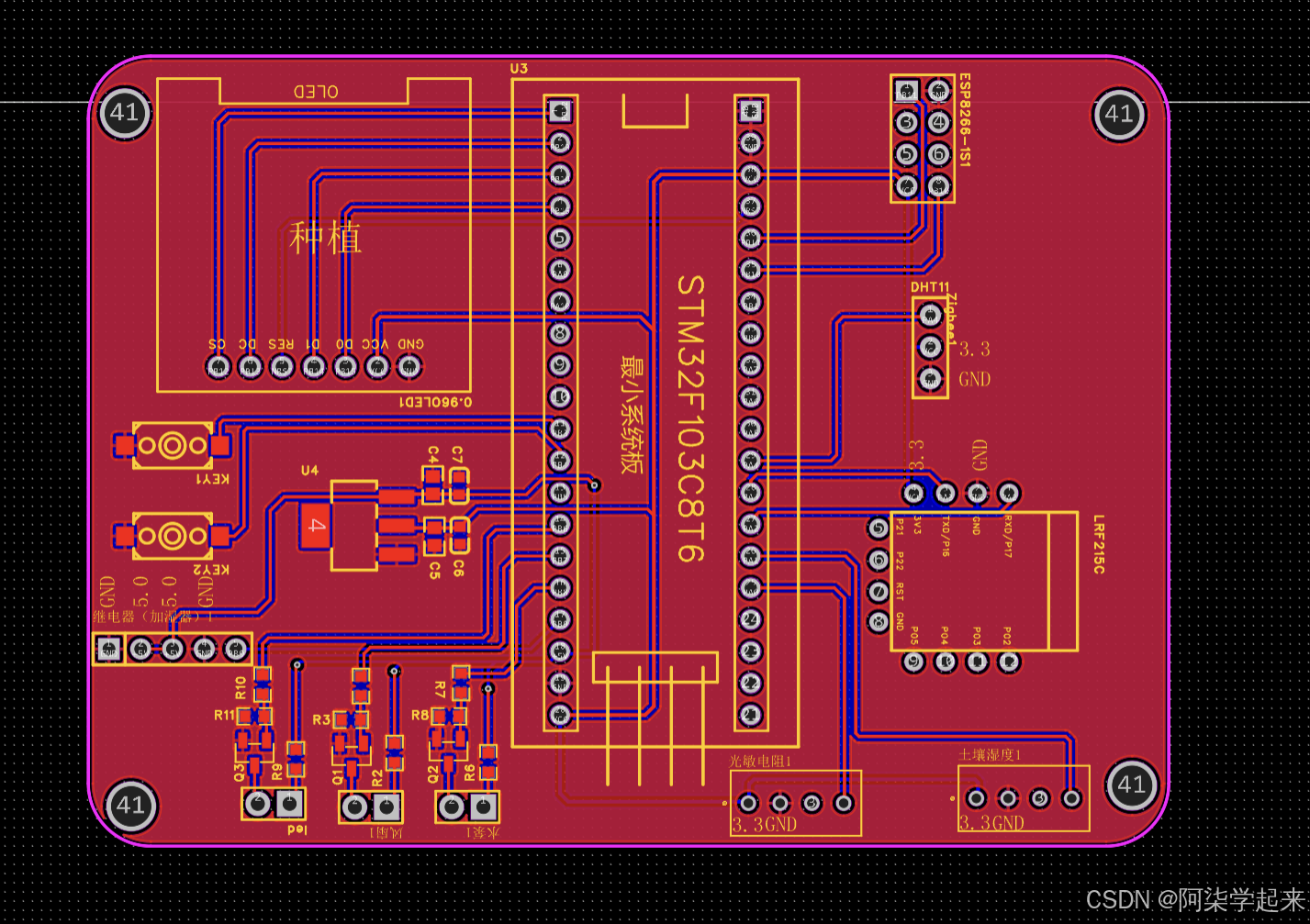

2 PCB效果

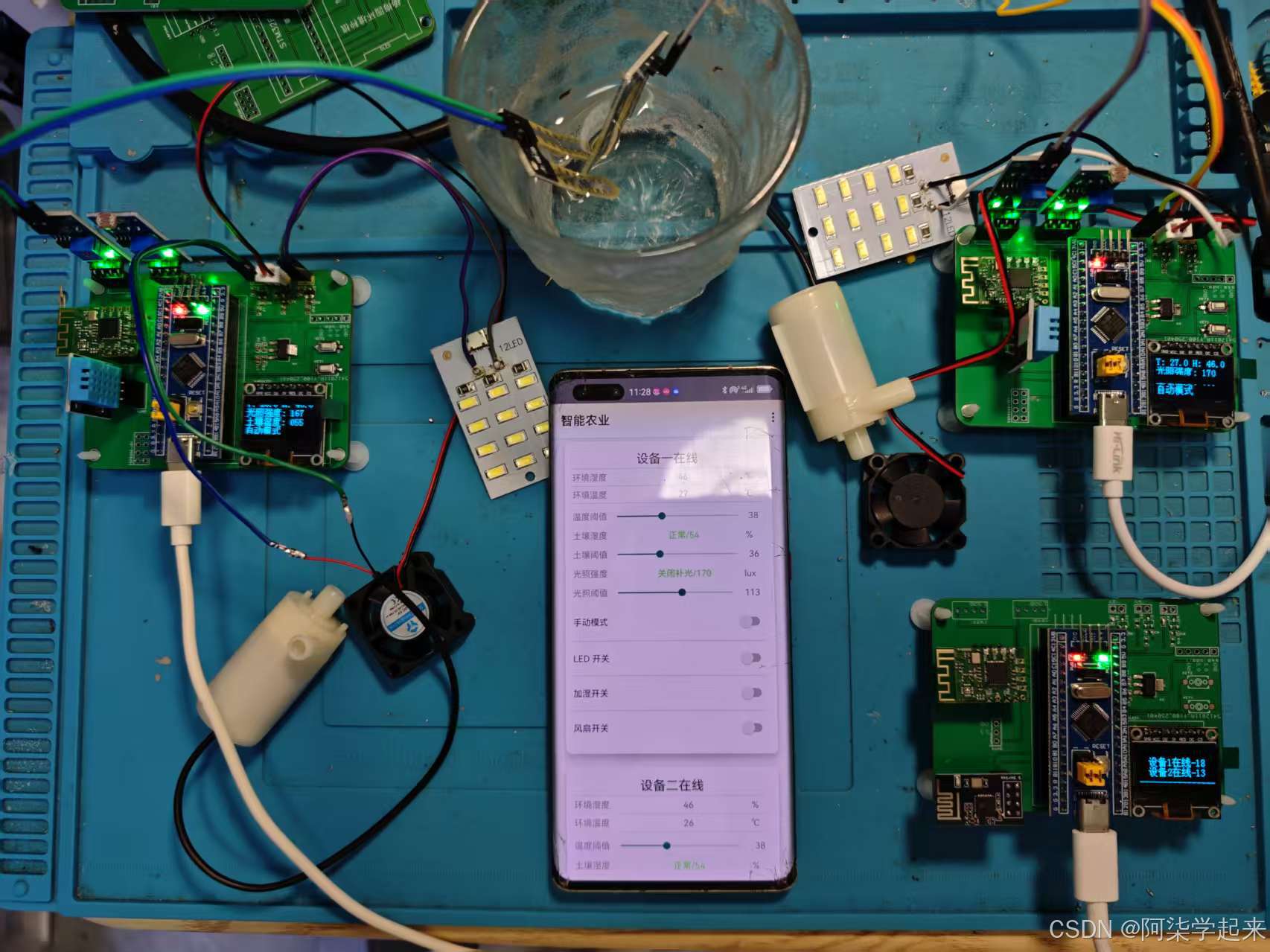

3 实物效果

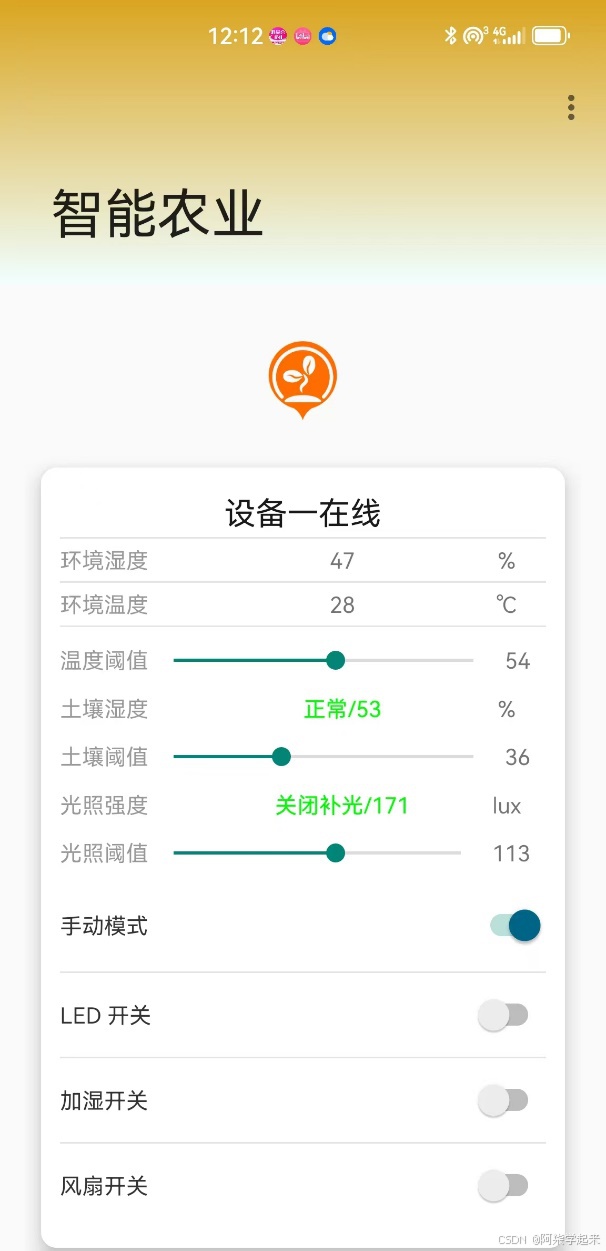

4 APP效果



5 功能概括

（1）硬件端

从机端

  1. STM32F103C8T6：用于所有程序的中控和模块数据通信；
  2. 温湿度传感器：获取环境的温湿度
  3. 光照传感器：用于获取区域的光照强度
  4. 土壤湿度传感器：监测土塘湿度，用于自动模型下，水泵的调节
  5. 水泵：可以设置土壤湿度阈值，控制水泵的开启和关闭，自动模式下，可以由阈值自动控制
  6. 风扇: 可以设置环境温度阈值，在自动模式下，实现自动通风功能
  7. 补光灯: 可以设置光照阈值，在自动模式下，实现自动补光功能
  8. 0.96寸OLDE：用于显示当前当前环境数据。
  9. Zigbee组网进行数据的上报

长按按键1可以切换设备手动和自动模式

在手动模式下，短按按键2可以开启和关闭水泵

在手动模式下，短按按键2可以开启和关闭led

主机端

  1. 使用MQTT协议与设备进行信息交互
  2. 可采集到底层设备数据并且展示到界面UI中；
  3. 可以设置环境温度，和土壤湿度，光照阈值
  4. 可以主动切换设备的手动模式或者自动模式
  5. 手动模式下，可以远程控制设备，自动模块下，可以使用阈值控制设备
  6. 可以主动切换设备的手动模式或者自动模式
  7. 手动模式下，可以远程控制设备，自动模块下，可以使用阈值控制设备

（2）APP端

  1. 使用MQTT协议与设备进行信息交互
  2. 可采集到底层设备数据并且展示到界面UI中；
  3. 可以设置环境的湿度，温度，和土壤湿度阈值
  4. 可以主动切换设备的手动模式或者自动模式
  5. 手动模式下，可以远程控制设备，自动模块下，可以使用阈值控制设备

（3）云平台

只是链接各个设备使用，采用MQTT即时通讯；

（4）演示视频

通过网盘分享的文件：T2.1.多节点智能农业-Zigbee+WiFi.mp4

链接: https://pan.baidu.com/s/1EVxmlA6F2WxsZiNLndaQjQ?pwd=XZY0 提取码: XZY0

--来自百度网盘超级会员v6的分享

二 底层代码使用方式

1 使用说明

（1）. 使用的时候设备会自动连接WIFI

热点名字：NET密码：12345678，请使用2.4GHZ频率的无线网。

（2）. 当设备处于正常状态的时候，开发板上面的LED会处于闪烁的状态。

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

2 下载程序

  1. 先根据原理图进行连线，连接好以后在做后面的操作

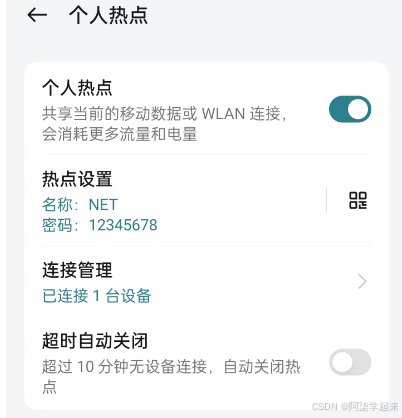

  2. 打开手机热点 热点名字：NET密码：12345678
  3. 打开程序（硬件由工作室出的可以忽略下载程序这部分）

三 APP使用方式

下载APP

（1）操作方式：

使用Android手机安装APK进行操控

安装Android studio导入项目使用模拟器

官网下载最新版本

https://developer.android.google.cn/studio?hl=zh-cn

安装包（工作室使用版本）链接：

https://pan.baidu.com/s/1DnRGWeJt7XBTmzqHj1KRSQ?pwd=xzy0

提取码：xzy0

安装教程

https://zhuanlan.zhihu.com/p/528196912

（2）使用说明

打开APP后设备会自动订阅MQTT主题，等待1-5秒APP会自动获取到设备上的数据，若5秒内没有获取到设备数据，则请检测设备是否在线，若在线，则请重新打开APP进行数据的获取

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

（多看视频，视频中有完整功能演示）

四 程序架构及修改（通用）

链接：

https://pan.baidu.com/s/1TZkvdEOp-ERgi-2A1o-KWw?pwd=XZY0

提取码：XZY0

APP参数修改
