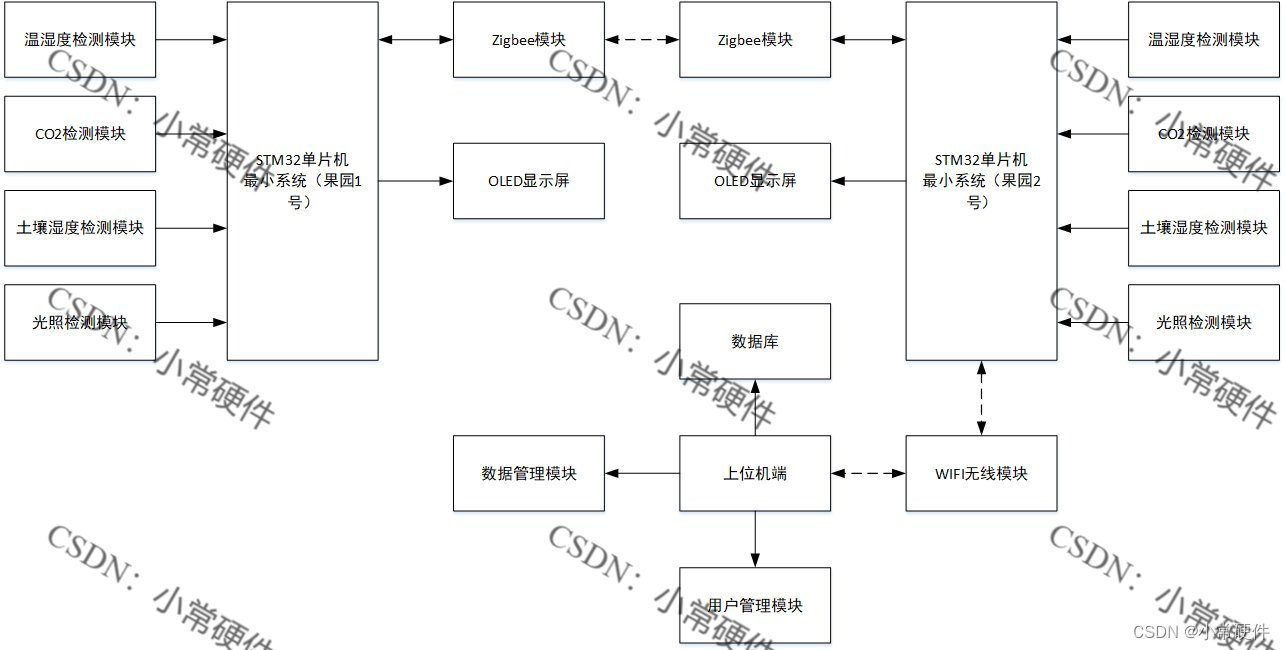

一.系统概述
果园环境监控系统的功能如下:
1. 核心控制器:系统以STM32作为核心控制器,负责整体的数据采集、处理和控制。
2. 环境参数监测:集成了温度传感器、CO2传感器、光照传感器和土壤湿度传感器,能够实时采集果园内的温度、二氧化碳浓度、光照强度和土壤湿度数据。
3. 数据显示:数据通过显示屏进行实时显示,使果园内的环境参数一目了然。
4. 产量输入功能:用户可以通过按钮输入果园的水果产量信息,方便记录和管理。
5. 组网通信功能:集成了组网通信模块(Zigbee),能够将各果园的环境参数、水果产量和品种信息汇总传输。
6. 无线通信模块:另外配置了无线通信模块,将汇总的数据信息上传到软件监控端。
7. 软件监控端:在软件监控端设有用户和管理员角色:用户可以查看果园的相关信息,管理员具备用户管理权限,并可以查看数据的曲线图,进行水果产量和环境参数的分析。
8. 数据存储和管理:系统能够将采集到的数据存储在数据库中,便于后续查看和分析。此外,系统支持历史数据筛选功能,用户可以根据需求查看特定时间段内的数据变化情况。
通过以上设计,果园环境监控系统实现了全面的环境监测、数据管理和远程通信功能,为果园管理者提供了便捷的数据分析工具和实时监控能力,有助于优化果园管理和增加产量。

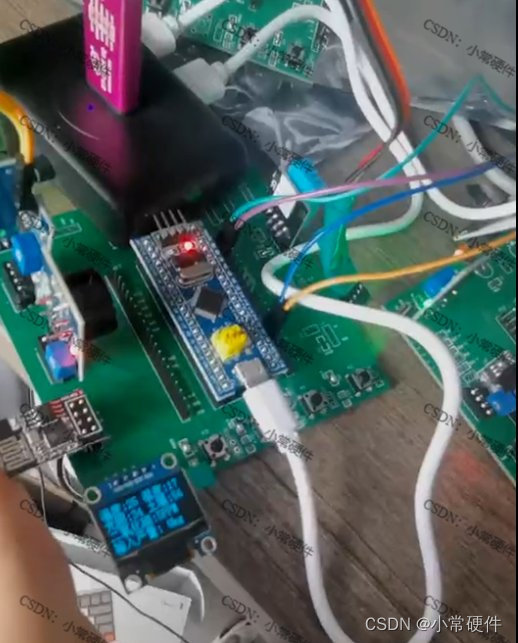

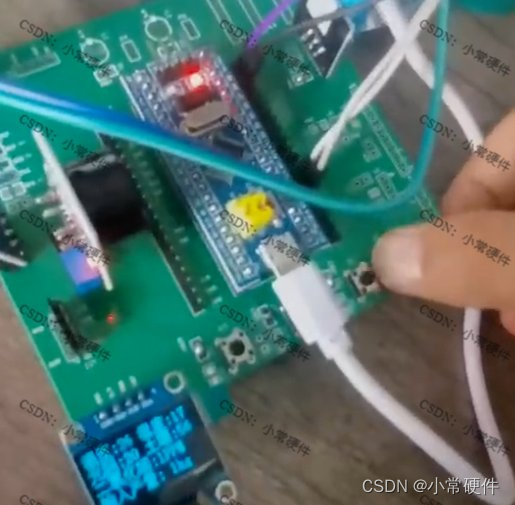

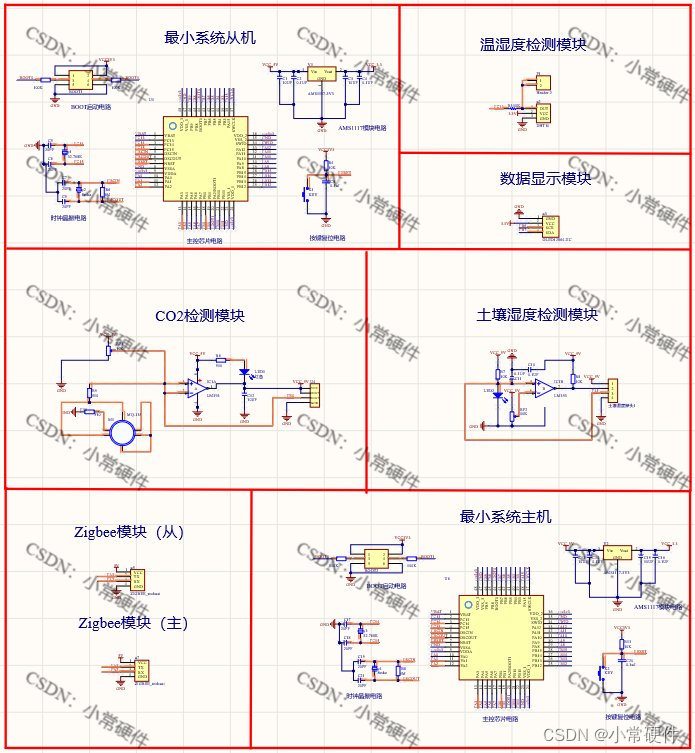

二.电路设计

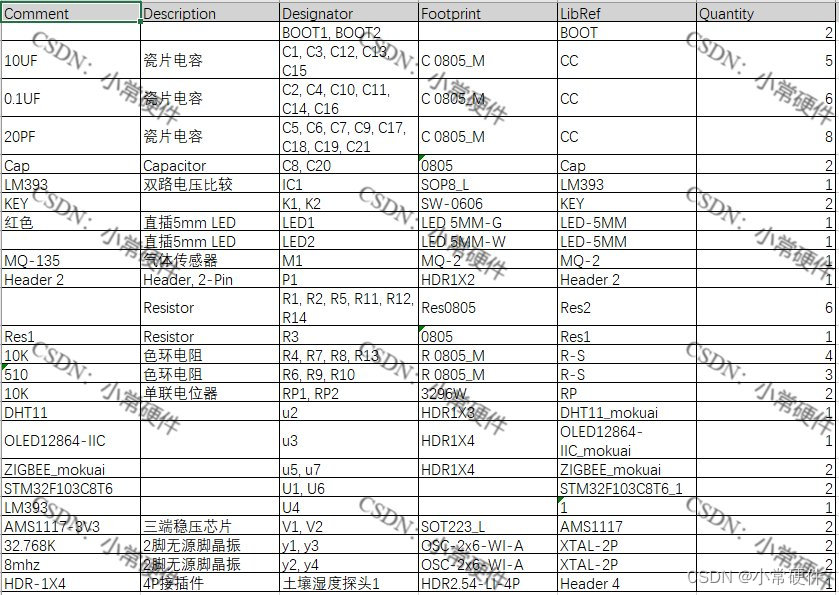

电路图采用Altium Designer进行设计:
1. 通过STM32F103C8T6单片机作为系统主控,最小系统电路是整个电路的核心;
2. 通过DHT11进行温湿度检测,并通过one-wire总线与单片机的GPIO脚进行连接;
3. 使用MQ-2CO浓度检测并将模块的模拟输出脚与单片机的模拟输入脚相接;
4. 使用光敏电阻模块进行光强检测,传感器的模拟端与单片机的模拟输入端相接;
5. 通过0.96寸的OLED12864进行数据显示,采用IIC总线的形式与单片机进行通信;
6. 使用Zigbee组网通信模块搭建组网,模块通过UART串口与单片机进行连接;
7. 通过ESP8266-01S将检测到数据上传到上位机,通过UART串口与单片机进行通信。
三.程序设计
#include "sys.h"
#include "delay.h"
#include "adc2.h"
#include "math.h"
#include "key.h"
#include "OLED_I2C.h"
#include "Control_Report_To_Police.h"
int main(void)
{
u32 Jr6001_Bound=9600;
static u8 Music_Voice_Num=0;
NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//ÉèÖÃÖжÏÓÅÏȼ¶·Ö×éΪ×é2£º2λÇÀÕ¼ÓÅÏȼ¶£¬2λÏìÓ¦ÓÅÏȼ¶
delay_init(); //ÑÓʱº¯Êý³õʼ»¯
// KEY1_Init(); //°´¼üIO³õʼ»¯
// Beep_init(); //·äÃùÆ÷³õʼ»¯
// Led0_init();
E18_D80_Init();
Adc_Init(); //²É¼¯ÔëÉù³õʼ»¯
Adc2_Init(); //²É¼¯ÒºµÎ³õʼ»¯
while(DHT11_Init()){} //²É¼¯ÎÂʪ¶È³õʼ»¯
Relay_init(); //¼ÌµçÆ÷³õʼ»¯
ULN2003_GPIOB_Init();
JR6001_Uart1_init(&Jr6001_Bound); //ÓÃÓÚ¿ØÖÆÒôÀÖ²¥·Å
ESP8266_Uart2_Init();
while(ESP8266_SendCmd(ESP8266_ONENET_INFO, "CONNECT"))
delay_ms(500);
while(OneNet_DevLink()){}
delay_ms(500);
for(Music_Voice_Num=0;Music_Voice_Num<10;Music_Voice_Num++)
JR6001_Uart1_Voice_Add();
OLED_Init(); //OLED³õʼ»¯
OLED_CLS(); //OLEDÇåÆÁ
OLED_ShowCN(32,2,0); //С³£Ó²¼þ
OLED_ShowCN(32+16,2,1);
OLED_ShowCN(32+32,2,2);
OLED_ShowCN(32+32+16,2,3);
delay_ms(100);
OLED_CLS();
// /*******ÏÔʾºº×Ö**********/
OLED_ShowCN(0,0,10);
OLED_ShowCN(0+16,0,11);
OLED_ShowCN(0,2,12);
OLED_ShowCN(0+16,2,13);
OLED_ShowCN(0,4,8);
OLED_ShowCN(0+16,4,9);
OLED_ShowCN(0,6,36);
OLED_ShowCN(0+16,6,37);
OLED_ShowCN(64,0,38);
// Beep=1;//·äÃùÆ÷³õʼ»¯ ϵͳÉϵçºóÏÈÈ÷äÃùÆ÷Í£Ö¹½Ð
while(1)
{
OLED_Display_Cotrol(); //ÏÔʾ¿ØÖƺ¯Êý
}
}
