【硬件】什么是负电压？怎么产生负电压？

欢迎关注【玩转单片机与嵌入式】公号，回复关键字获取更多免费视频和资料

回复【加群】，【单片机】、【STM32】、【硬件知识】、【硬件设计】、【经典电路】、【论文】、【毕业设计】、【3D封装库】、【PCB】、【电容】、【TVS】、【阻抗匹配】、【资料】、【终端电阻】、【Keil】、【485】、【CAN】、【振荡器】、[USBCAN]、【PCB】、【智能手环】、【智能家居】、【智能小车】、【555】、【I2C】、【华为】、【中兴】，等……

一：认识小刚

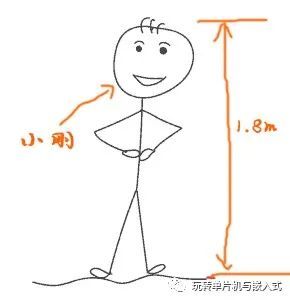

我将通过把小刚放进一个洞里来向你们展示什么是负电压。你很快就会发现，负电压其实没什么奇怪的或神秘的。 认识小刚。他身高1.8米。

小刚身高1.8米是什么意思？你能只看他的头就能找到他的身高吗？ 不。你必须将他的头顶与他站立的地面进行比较，才能找到他的身高。小刚身高1.8米，这实际上意味着他的头顶比他所站立的地面高出1.8米。 电压也是一样。如果不将电压与另一点进行比较，您就无法说出任何关于电压的信息。 通常在电路中定义零点（0V）或地 。
在简单的电池电路中，接地点通常是电池的负端。因此，如果有人说“这个点是5V”，他们通常意味着与地相比是5V。

二、把小刚放进坑里

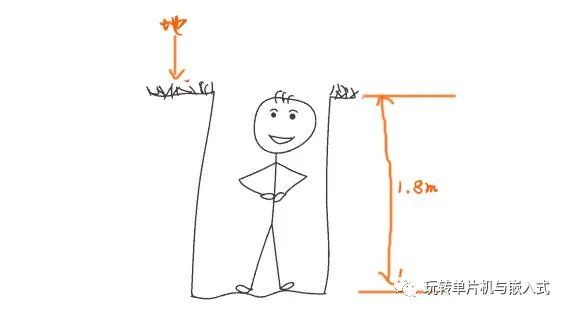

再回到小刚身上，如果我们挖一个1.8米的坑，然后把小刚放进坑里怎么办？（可怜的小刚同学）。

他的脚现在离地面1.8米。

另一种说法是，他的脚在负1.8米。 小刚仍然是一个完全相同的人，他只是与地面相比，他的位置不同。因此，他的脚的位置变为负数。 电压也是一样。

三、产生负电压

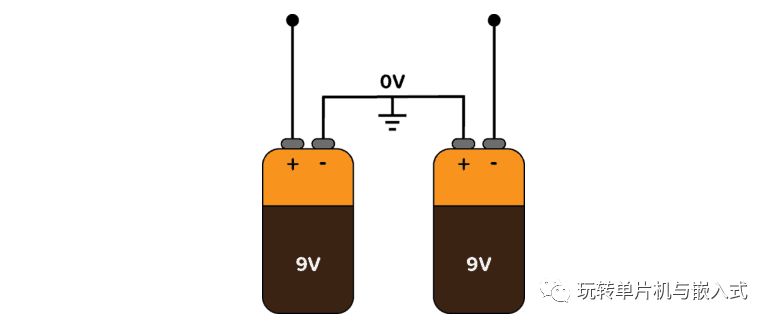

例如，想象有两个9V的电池。 请记住：电池为9V意味着正端比负极高9V。 现在，让我们拿一个电池，假设它的负端将是我们电路中的接地（0V）。 如果我们将第二个电池的正号连接到第一个电池的负号（即我们将其连接到地面），会发生什么情况？

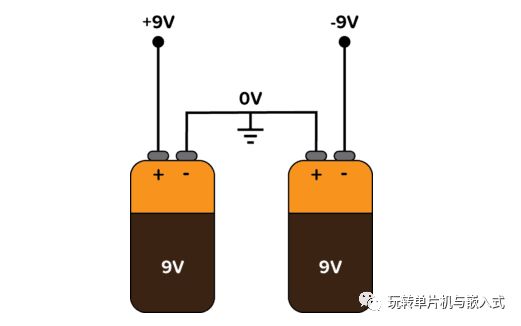

电池没有任何实际情况。它们与连接它们之前完全相同。 而且没有电流流动。 但是第二个电池的负端的电压是多少？ 由于负值比正值低9V，并且由于正端连接到地，因此电池负端必须为负9V。

因此，我们创建了一个9V的负电压。 如果你仔细观察，我们并没有真正创造任何东西。 我们刚刚将第二块电池的正极标记为0V。 我们标记了第二块电池的负极-9V，因为它比0V低9V。

四：什么时候需要负电压？

有时您会看到需要三个连接的电源的电路，例如+9V，0V和-9V。这在放大器电路中很常见。
但他们也可以说，电路需要+18V、+9V和0V（GND）。这将是完全相同的事情，只是名称不同。 下面列出了几种常用做负电压的情况： 1、人为规定。例如电话系统里是用-48V来供电的，这样可以避免电话线被电化学腐蚀。当然了，反着接电话也是可以工作的，无非是电压参考点变动而已。 2、通讯接口需要。 例如RS232接口，就必须用到负电压。 -3V～-15V表示1，+3～+15V表示0。 这个是当初设计通讯接口时的协议，只能遵守咯。 PS:MAX232之类的接口芯片自带电荷泵，可以自己产生负电压。 3、为（非轨到轨）运放提供电源轨。 老式的运放是没有轨到轨输入/输出能力的，例如OP07，输入电压范围总是比电源电压范围分别小1V，输出分别小2V。 这样如果VEE用0V，那么输入端电压必须超过1V，输出电压不会低于2V。 这样的话可能会不满足某些电路的设计要求。 为了能在接近0V的输入/输出条件下工作，就需要给运放提供负电压，例如-5V，这样才能使运放在0V附近正常工作。 不过随着轨到轨运放的普及，这种情况也越来越少见了。 4、这个比较有中国特色，自毁电路。 一般来说芯片内部的保护电路对于负电压是不设防的，所以只要有电流稍大，电压不用很高的负电压加到芯片上，就能成功摧毁芯片。

五、如何产生负电压

通常需要使用负电压时一般会选择使用专用的负压产生芯片，但这些芯片都比较贵，比如ICL7600，LT1054等。
