对数字电路的初学者和未来的数字系统设计者，掌握数制和码制相关的手工计算和转换方法是必要的，因为它们是理解整个知识体系、建构新思路新方法的基础，当然，考试也会变得轻松。
1.基本概念
在数字系统中，数字信号以数码的形式给出。数码可以表示不同数量的大小，例如二进制数；数码也可以表示不同事物和事物的不同状态，此时称之为代码，例如常用的通用字符型代码ASCII码就用来表示不同的符号和动作。
数制：即进位计数制，是指数码中每一位的构成及进位规则。其中，数制中允许使用的数码个数称为该数制的基数，R进制数的基数为R。
一个具有n位整数、m位小数的R进制数，其表示形式（表达序列）和一般展开式如下：
式中，
是第i位的系数，
称为第i位的权。
该一般展开式又称为按权展开式，其计算结果就是现实生活中的数，即十进制数，因此十进制数的展开结果还是原数字序列；对R进制数，按权展开就可将其转换为等值的十进制数。
码制：编制代码的过程叫作编码，编码时所遵循的规则称为码制。
2.二、八、十六进制数之间的转换
⑴方法

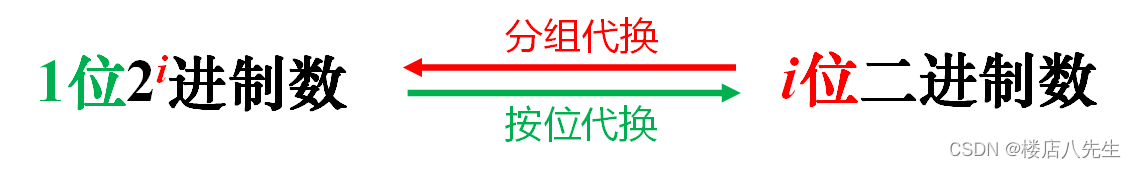

从数据的存储结构来说，八进制数和十六进制数本质上还是二进制数，3位二进制数构成1位八进制数，4位二进制数构成1位十六进制数。因此，二进制数转换为八进制数或十六进制数采用分组代换法，八进制数或十六进制数转换为二进制数采用按位代换法。
题1将二进制数
转换为八进制数。
解析：以小数点为中心，左右两边每3位一组，不够3位则整数部分向左补零，小数部分向右补零，然后各组用八进制数代换，得
。
题2将十六进制数
转换为二进制数。
解析：分别将每位十六进制数用4位二进制数代换，得
。
⑵注意事项
①八进制数和十六进制数之间的转换，通过先转换二进制数实现；
②细节不能出错，例如题1中的补零位置，题2中完成代换以后，最终转换结果中小数部分末尾的0应该删掉。
3.十进制数转换为非十进制数
⑴基本方法
通过数的一般展开式和等值十进制数之间的关系，可以推导出十进制数转换为非十进制数的方法，转换方法可简述为：整数部分的转换，除以基数取余数，且所得余数倒序排列；小数部分的转换，乘以基数取（积的）整数，且顺序排列，下面以转换二进制数为例进行说明。

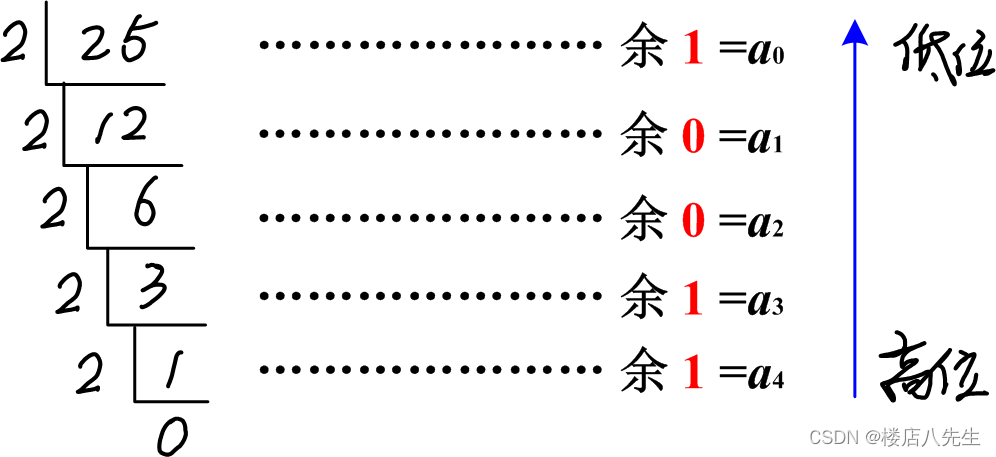

题3将十进制数25转换为二进制数。
解析：分别将每一次的商（第一次是原数）除以基数2，所得余数即为二进制各位系数（第一次所得为最低位），直到商为零，得
。

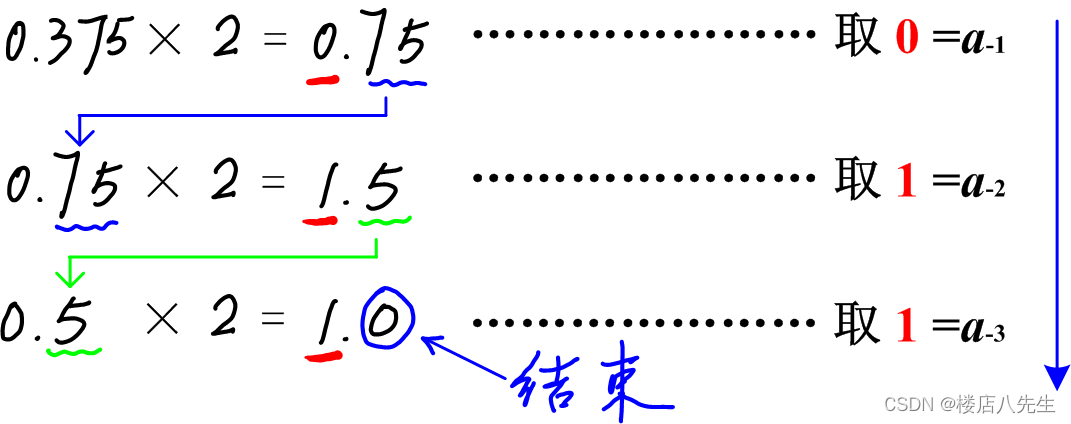

题4将十进制数0.375转换为二进制数。
解析：将十进制小数乘以基数2，取积的整数为二进制系数（第一次所得为第一位小数位），再将积的小数部分继续乘以基数，依次取整得其他小数位，直到积的小数部分为零，转换结束。若连乘多次后，积的小数部分仍然不为零，则按照精度要求保留适当位数即可。由下面验算可知，
。
⑵提高计算效率
从手工计算的角度，数制转换不应拘泥于某一种方式，应根据原数的大小和个人习惯，灵活选择最有效率的方法，举例说明如下。
题5

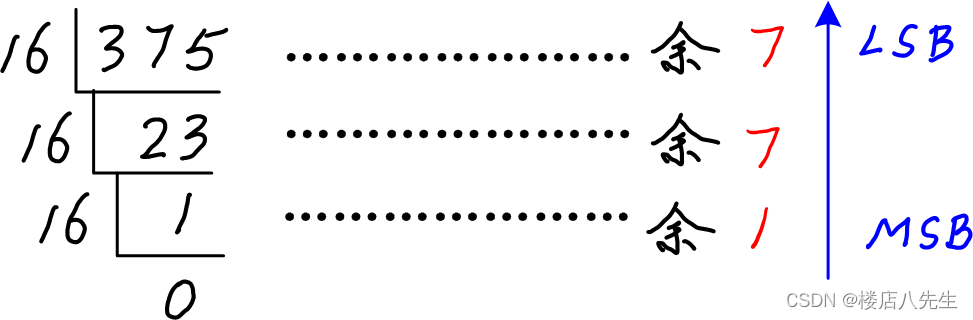

解析：①整数部分数值较大（位数较多），应先转换成16进制数，然后写出对应的二进制数和八进制数。
②我们熟知
，故易得小数部分的结果为
综上，
题6将十进制数0.62890625转换为二进制数。
解析：小数位较多，所以先转换成16进制数，再写出对应的二进制数。
4.十进制数及不同类型BCD码的转换
⑴BCD码

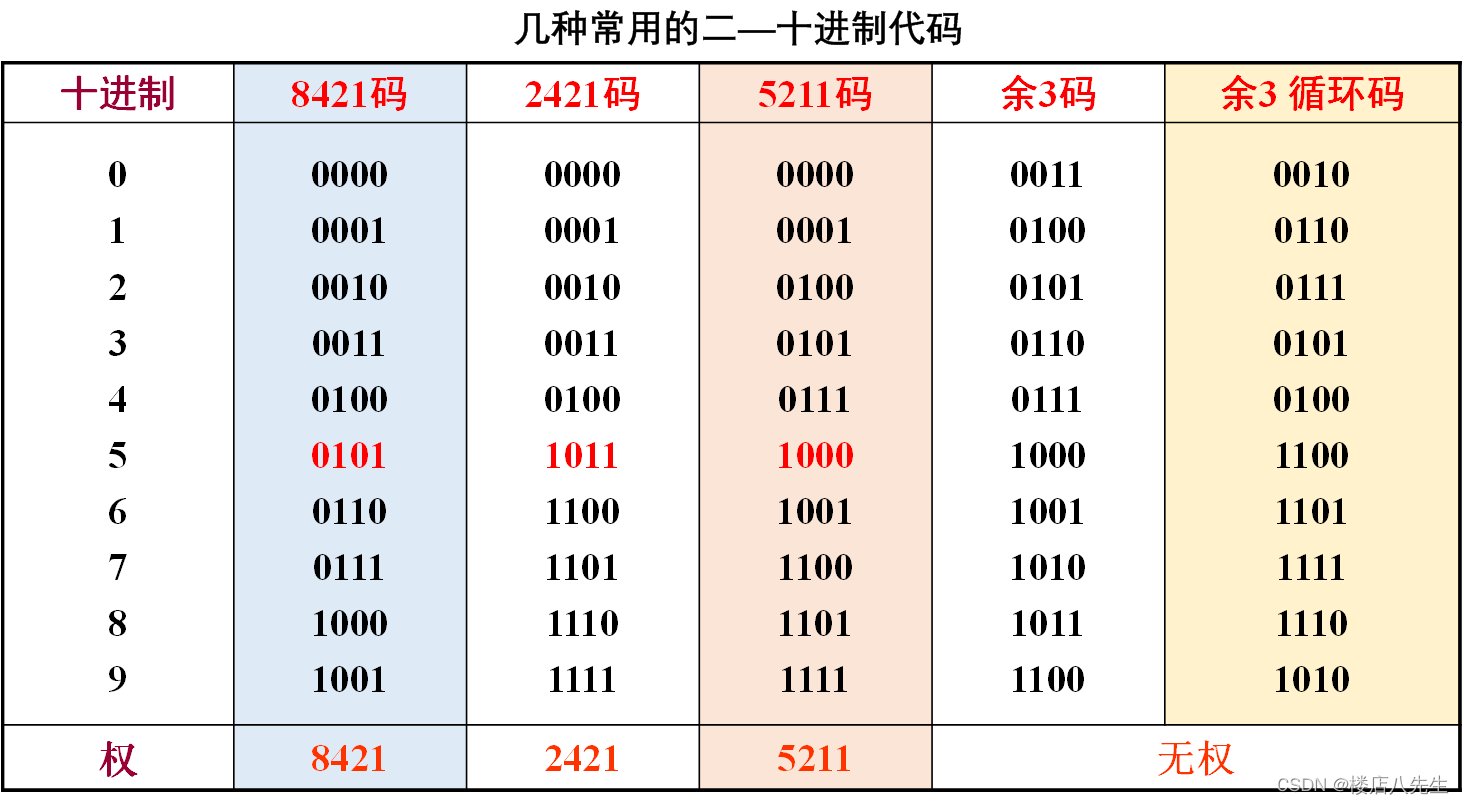

用4位二进制数表示1位十进制数，称为二-十进制码，缩写为BCD码。常见的BCD码见下表所示，其中8421BCD码取自4位自然二进制码的前10个组合，各位权值分别为8、4、2、1，同理，从2421码和5211码的名称也可看出其各位的权。余3码和余3循环码是无权码，前者可通过8421BCD码加3（0011）得到，后者取自4位格雷码的中间10个代码。不同类型BCD码各有特点，比如余3循环码具有相邻性和循环性，而2421码和余3码则具有自补性，它们的代码以最高位0、1为界，上下两部分对称互反。
⑵将十进制数表示为不同类型BCD码
写出十进制数的有权BCD码，只需记住其从权的根本特点，从上表可以看出，除8421BCD码外，其余BCD码（包括未列出的5421BCD码）代表0~4的最高位编码为0，5~9的最高位编码为1，所以首先确定最高位，然后算出其余3位所代表的数值，再按各位权值从高到低写出代码即可。无权码可根据其关联代码推导得到。
题7BCD码100011000100表示的数为
，则该BCD码是（ ）。（从2421码、5421码、5211码、余3码中选择。）
解析：1000代表5，表示最高位的权是5，1100代表9，表示100代表9-5=4，所以次高位的权是4，因此该BCD码是5421码。
题8求59的8421BCD码、余3码和2421BCD码。
解析：
8421BCD码的个位和十位分别+3，得余3码为10001100；
2421BCD码：十位5的首位代码为1，低3位代表的数为5-2=3，故按421权的编码为011，同理，个位9的首位代码为1，低3位代表的数为9-2=7，故按421权编码为111，所以，2421BCD码为
5.格雷码与自然二进制码的转换
⑴格雷码
格雷码是典型的无权循环码，具有相邻性、循环性和对称性。相邻性是指两个相邻代码之间只有1位不同，这使代码依次变化时不容易出错。
格雷码的构成特点：每一位都由它的循环节按一定顺序循环，对4位格雷码，若从0000开始，最低位的状态按0110顺序循环变化，次低位的状态按00111100顺序循环变化，以此类推，自右向左，每一位状态循环中的连续0、1的数目增加一倍。可以利用这一特点写出指定位数的格雷码。
⑵格雷码与自然二进制码的转换
①自然二进制码转换为格雷码：
②格雷码转换为自然二进制码：
总结一条方便记忆的规律：被转换代码的最高位直接用于目标代码，从次高位开始，当前位跟上一位做异或运算，这里的上一位始终是自然二进制码（当用格雷码转换自然二进制码时，用上一位转换出来的自然二进制码跟当前格雷码做异或运算）。
题8求十进制数63的格雷码是（ ）。
解析：
。
⑶快速写出四位格雷码
除了根据循环性写出格雷码，或者通过自然二进制码转换以外，还可以借助卡诺图，快速写出4位格雷码。下面两个卡诺图分别表示以变量取值组合作为编码，所对应的各个方格代表的十进制数。图1是大家熟悉的自然二进制码，图2反映了卡诺图相邻性和格雷码相邻性的统一，据此很容易写出4位格雷码。

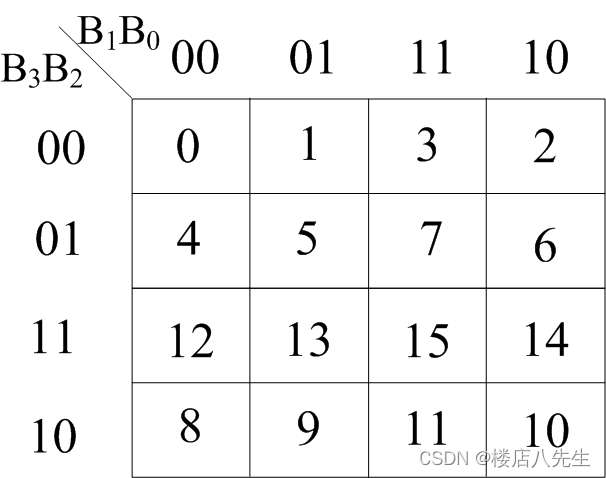

图1 自然二进制码

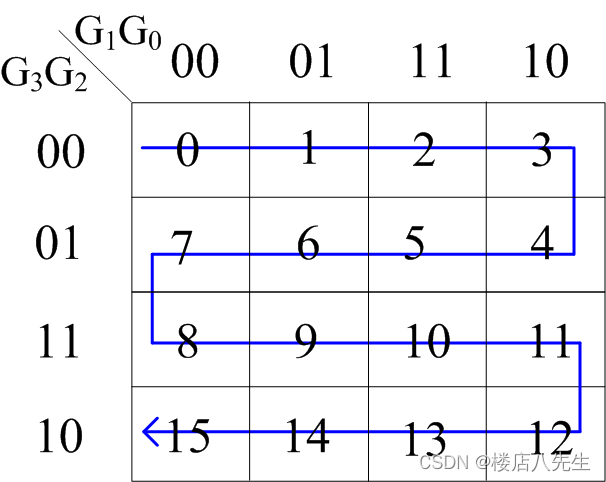

图2 格雷码
