今天我们开始聊MOS管。关于MOS管的文章，例如MOS管的参数解析等，网上很多，这里就不写了，我们还是针对具体问题具体分析。在问题求证过程中，查漏补缺。

1、一道问题

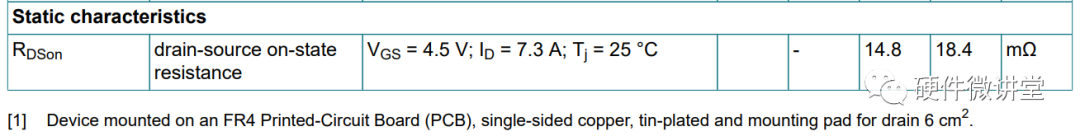

关于MOS管的Rdson的解释，网上搜出来的内容都差不多，比如：

①在特定Vgs 、结温及Id条件下， MOS管导通时d-s间最大阻抗；

②MOS管导通时，漏极D和源极S之间的电阻值。

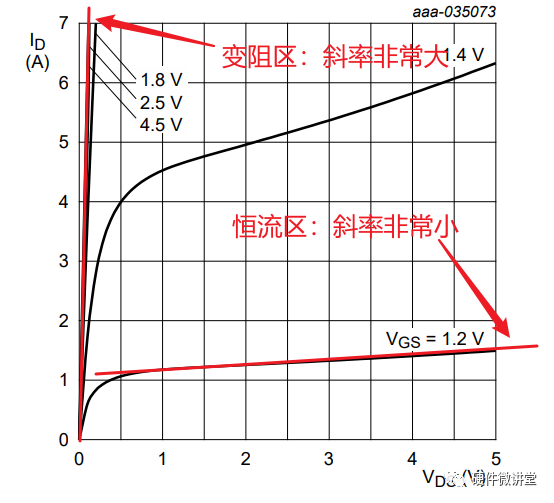

上面的说法都对，但是我感觉这种描述还不够具体。我问一个问题：我们都知道MOS管分可变电阻区、恒流区（饱和区）、截止区。那这个Rdson电阻是对应MOS管的哪个工作区？

A：可变电阻区；B：恒流区；C：截止区

这道选择题，你会选哪个？关注这个号的人，大都已经不是学生了，做题不能再全靠蒙，要负责任，最好能说出你的理由。

C应该最先排除，我想这个应该没有疑问，关键点就在于是选A还是选B。

2、只有Vgs时

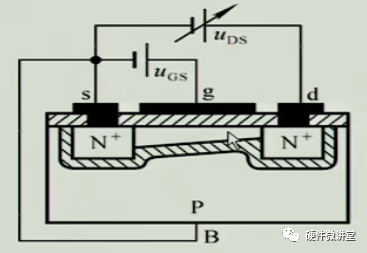

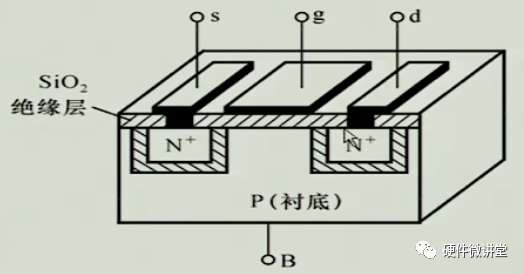

要想弄清楚这个问题，我们需要先搞清楚MOS管内部的工作机理。下图是N沟道增强型的MOS管内部构造，具体我就不展开介绍了。

当d-s短路（暂时不加入电压），只在g-s两端加入电压Vgs。当Vgs增大到一定值（Vth），此时栅极附近的P型衬底中的空穴被向下排斥，衬底中的少子（电子）被向上吸引，进而形成反型层，产生N型导电沟道。

在这个过程中，Vgs加大，导电沟道宽度增加；Vgs减小，沟道宽度就减小。由此可见，g-s间的电压Vgs对导电沟通到宽度有控制作用。而这个导电沟道就表现为一个电阻特性：Vgs变化，电阻变化；Vgs不变，电阻不变。如果此时在d-s稍微加一点电压Vds，则会有Id出现。

3、Vgs和Vds同时存在时

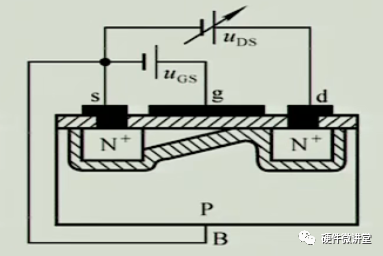

在Vgs>Vth且保持不变的条件下，如下图所示，在d-s间增加一个小的Vds电压。

Vds的存在，使得Vgd存在电压。Vgd=Vgs+Vsd=Vgs-Vds>=Vth，即Vds<=Vgs-Vth时，导电沟道会一直存在，但由于Vgs和Vgd不相等，准确地说是Vgs>Vgd，沟道两端会形成电位梯度进而导致沟道宽度不均匀，靠近源极的一侧宽度大，靠近漏极一侧宽度小，呈梯形结构。

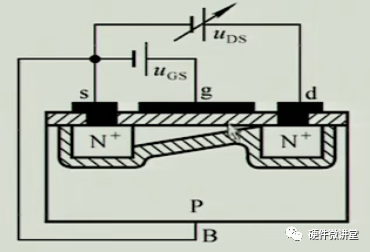

如果Vds继续增大，使得Vgd=Vgs-Vds进一步减小，当Vgd=Vth，即Vds=Vgs-Vth，如下图所示，即进入预夹断状态。在此之前，MOS管是处于可变电阻区。

在可变电阻区内，Vds增大，Id也增大，它们是呈比例增加，这个比例关系就是电阻Rds。而这个Rds只受Vgs控制。

如果Vds继续增大，使得Vgd=Vgs-Vds进一步减小，当Vgd<Vth，即Vds=Vgs-Vth，如下图所示，即进入恒流状态，饱和区。注意此时沟道并没有被真的夹断，只是夹断缝隙变长，依然有电流Id存在。Vds增加的部分主要用于克服沟道的电阻，Id几乎不变，Id几乎仅仅取决于Vgs。
