详细分析MOS管缓启动电路及其原理详解

在电信工业和微波电路设计领域，普遍使用MOS管控制冲击电流的方达到电流缓启动的目的。MOS管有导通阻抗Rds_on低和驱动简单的特点，在周围加上少量元器件就可以构成缓慢启动电路。虽然电路比较简单，但只有吃透MOS管的相关开关特性后才能对这个电路有深入的理解。

本文首先从MOSFET的开通过程进行叙述：

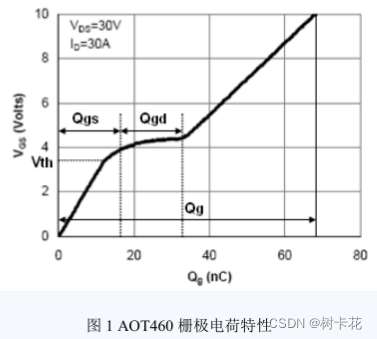

尽管MOSFET在开关电源、电机控制等一些电子系统中得到广泛的应用，但是许多电子工程师并没有十分清楚的理解MOSFET开关过程，以及MOSFET在开关过程中所处的状态。一般来说，电子工程师通常基于栅极电荷理解MOSFET的开通的过程，如图1所示。此图在MOSFET数据表中可以查到。

MOSFET的D和S极加电压为VDD，当驱动开通脉冲加到MOSFET的G和S极时，输入电容Ciss充电，G和S极电压Vgs线性上升并到达门槛电压VGS（th），Vgs上升到VGS（th）之前漏极电流ld≈0A，没有漏极电流流过，Vds的电压保持VDD不变。

当Vgs到达VGS（th）时，漏极开始流过电流ld，然后Vgs继续上升，Id也逐渐上升，Vds仍然保持VDD。当Vgs到达米勒平台电压VGS（pl）时，ld也上升到负载电流最大值ID，Vds的电压开始从VDD下降米勒平台期间，Id电流维持ID，Vds电压不断降低。

米勒平台结束时刻，Id电流仍然维持ID，Vds电压降低到一个较低的值。米勒平台结束后，Id电流仍然维持ID，Vds电压继续降低，但此时降低的斜率很小，因此降低的幅度也很小，最后稳定在Vd
