Mos管可以工作在:截止区,变阻区,饱和区(也叫做恒流区),击穿区 四个工作区间

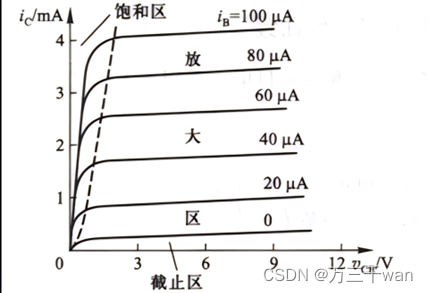

有点类似于BJT的三个工作区域:截止区,线性区,饱和区

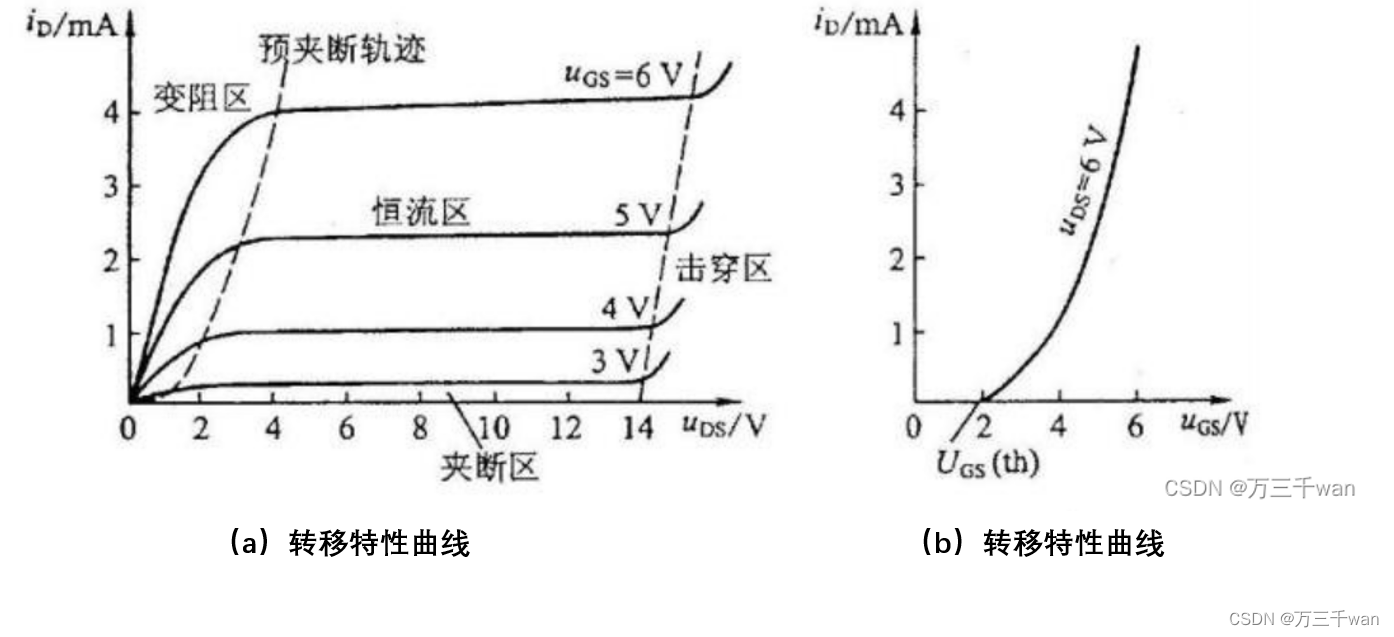

那让我们先看一下Mosfet(NMOS)的四个工作区:
Vgs就好像一个能够调节电流通过的大门
Vds就像一个压力泵
Ids就像水流
工作区 | 电压特性 | 含义 |
截止区(或者夹断区) | 当 Vgs < Vth 时 | 这个区间中,沟道完全截止中断,被称为全夹断,Ids=0(Vgs门太小,无论Vds多大都没有用) |
变阻区 | 当 Vgs > Vth 且 Vds < Vgs - Vth 时 | 在此区间MOS类似于一个受Vgs控制的可调电阻,Vgs越大则Mos上的Rds越小,反之Rds越大。Vgs一定时Vds-Ids近似线性关系(Vgs门开得很大了,电流完全由Vds压力泵决定) |
饱和区(恒流区) | Vgs > Vth 且 Vds > Vgs - Vth 时 | 也叫放大区,有源区,当Vgs一定时,Ids几乎不随Vds而变化,呈恒流特性。Ids仅受Vgs控制,这时场效应管D、S间相当于一个受电压Vgs控制的电流源。(Vds已经足够大了,Vgs这个大门开的越大,电流越大) |
击穿区 | Vds很大 | 随着Vds压力的不断增大,PN结击穿短路,电流过大会短路 |
Vth是指当源极与漏极之间有指定电流时出现的栅极电压(也叫开启电压或者阈值电压)
MOSFET的电气特性(静态特性Vth) | 东芝半导体&存储产品中国官网 (toshiba-semicon-storage.com)
可见BJT的放大区和MOS的恒流区类似,需要注意区分
