Multisim仿真电路：（十一）MOS管的仿真

MOS管虽然看着就是三个引脚的元器件，实际上却有很多应用，下面我试着仿真mos管的各种应用。

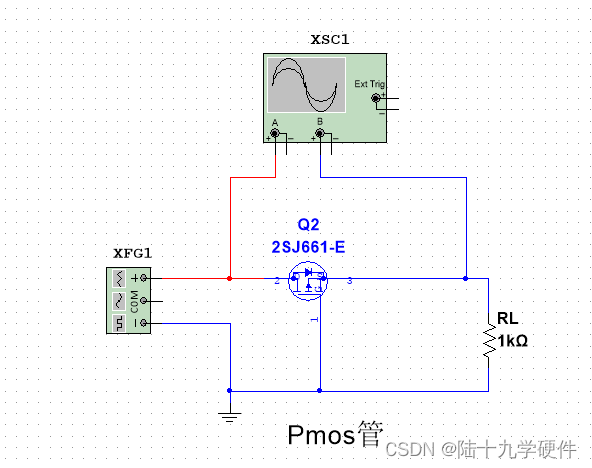

1.防反接电路

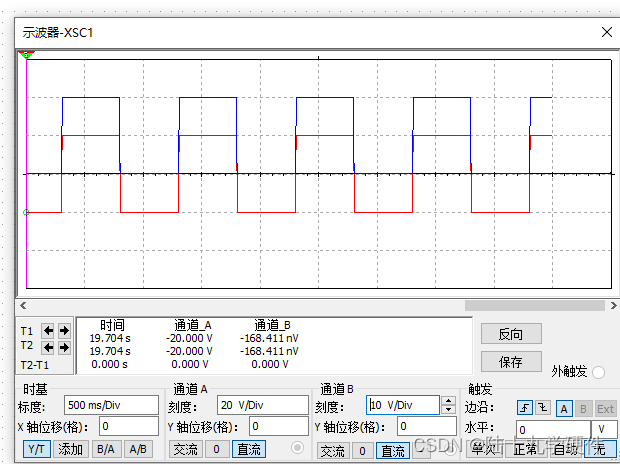

可以看到仿真结果，在正半轴是有电压的，负半轴是没有的，提供方波信号只是为了观察，实际上电路只会有一个方向的电压，如果反接了就会断电。

重点需要考虑功率和Rdson，Rdson一定要小，跟据使用的电压 选择Vgs，Vds的耐压。

改善电路的话，可以跟据使用的Mos管选择两个电阻在G级分压，顺便加个稳压管,保证通路稳定。

还有NMos管也可以做防反接，跟这个差不多，不过Pmos管更有优势，也更好理解。

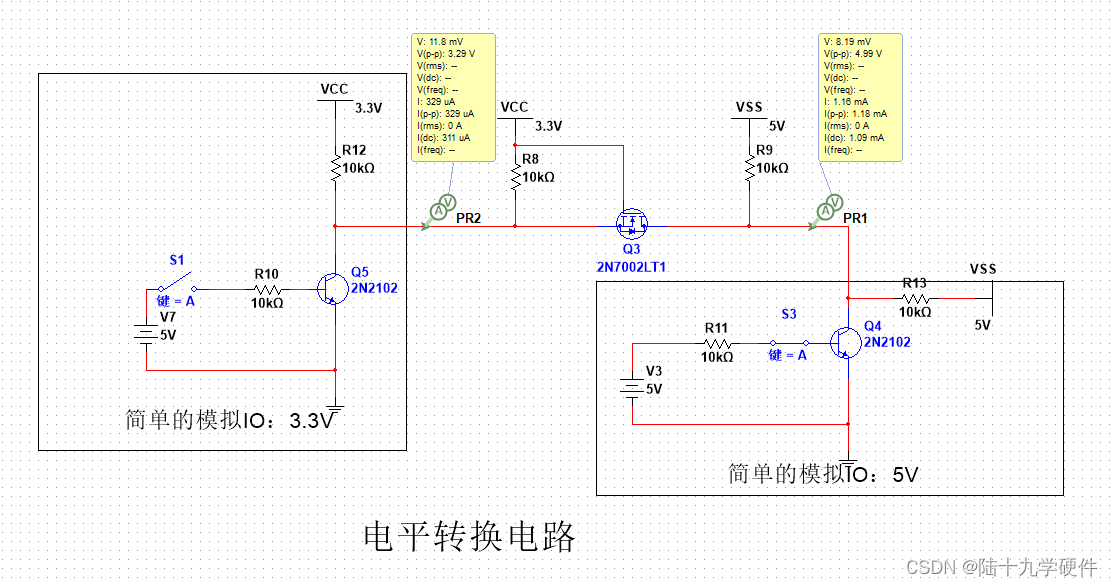

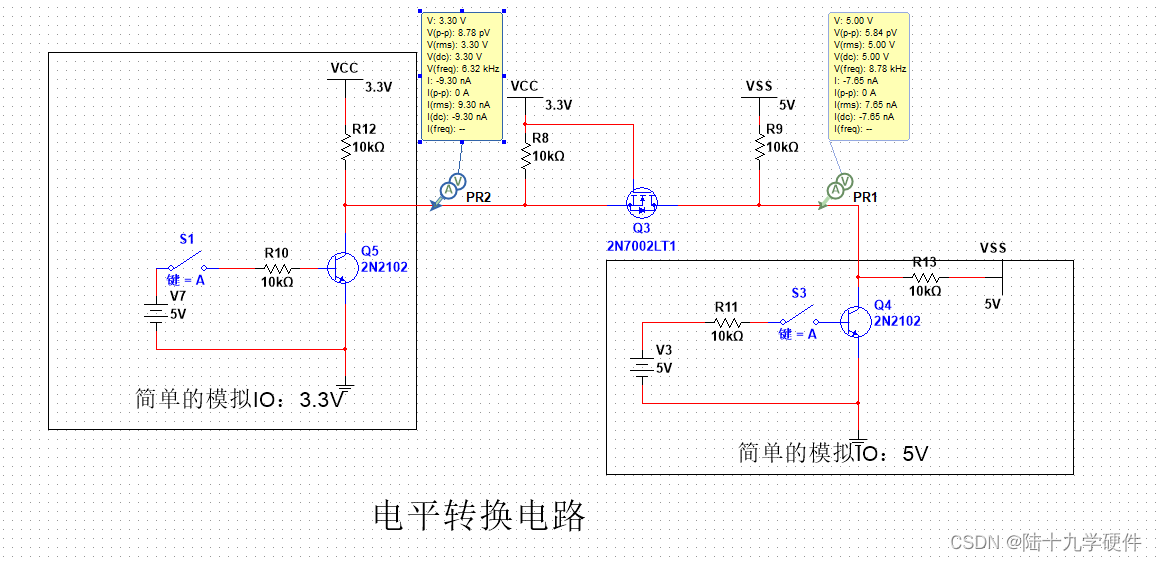

2.电平转换电路

<
