ATX电源及相关参数详解

ATX电源及相关参数详解

一、基本定义与核心功能

1. 基本结构

ATX电源采用双管半桥拓扑结构，核心控制芯片为TL494。通过**+5VSB（待机电源）和PS-ON信号**实现电源开关控制，取代传统机械开关。

2. 核心功能

• 智能电源管理：支持操作系统软关机、远程唤醒（通过Modem或网络信号激活）。
• 持续待机供电：关机后仍维持+5VSB输出，为主板电源监控电路、USB接口等提供低功耗供电。

---

二、关键参数与接口定义

1. 输出电压标准

电压类型	标称值	允许误差	主要用途
+3.3V	3.3V	±5%	内存供电（纹波系数小，电流≥20A）
+5V	5V	±5%	CPU、PCI/AGP设备主电源
+12V	12V	±5%	硬盘/光驱电机、PCI-E显卡
-12V	-12V	±10%	串口逻辑电平判断
+5VSB	5V	±5%	待机电源（最大10mA）

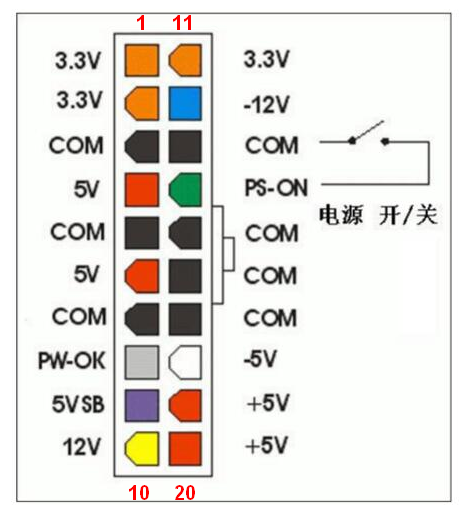

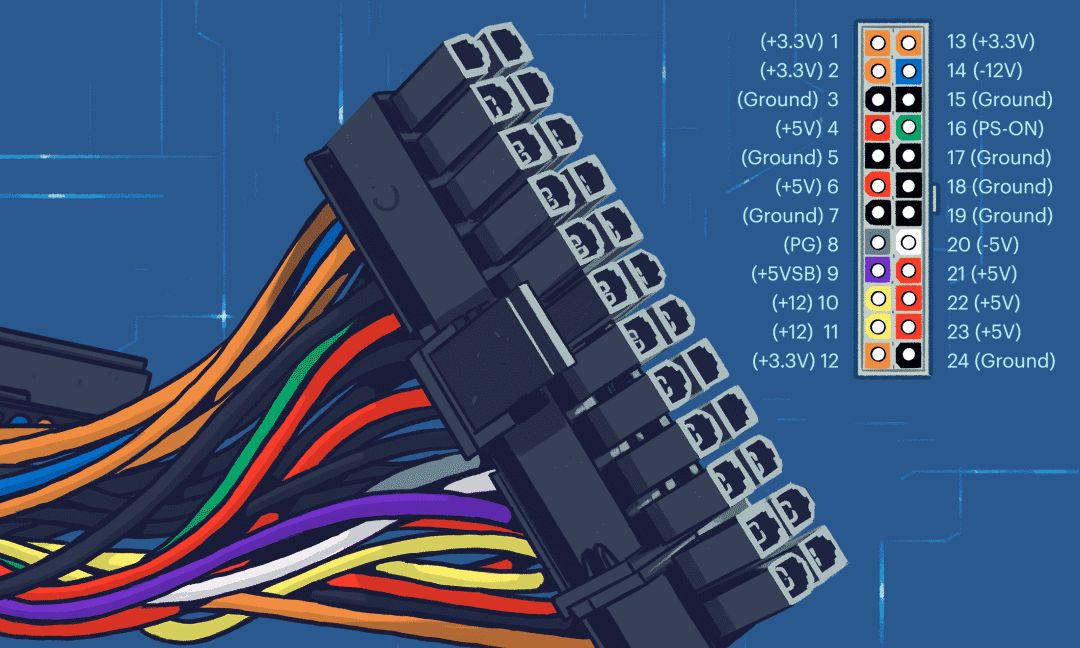

2. 接口定义（24针主供电接口）

• 关键针脚功能：
  • PS-ON（绿线）：电源开关信号（<1V激活，>4.5V关闭）。
  • PWR_OK（灰线）：电源状态信号（>2V表示正常）。
  • +5VSB（紫线）：关机持续供电。


---

三、检测与故障处理

1. 简易检测方法

• 短接测试：用导线连接绿色（PS-ON）与黑色（GND）线，若风扇转动则电源基本正常。
• 电压测量：使用万用表检测各电压输出是否在允许误差内。

2. 常见故障处理

• 无法启动：检查PS-ON信号、待机电路（如开机电阻是否开路。
• 电压异常：排查整流二极管、开关管及保护电路（如过压/过流保护触发)。


---

四、与AT电源的差异

1. 功能升级：
   • 新增+3.3V输出和+5VSB待机电源。
   • 取消物理电源开关，支持软件控制。
2. 接口变化：
   • ATX采用24针接口（兼容20针主板），AT为固定20针。

---

五、扩展知识

• 核心电路设计：主变换电路采用双管半桥拓扑，辅助电源为TL494芯片提供启动电压。
• 远程开机原理：通过+5VSB和PS-ON信号组合实现网络唤醒功能。
