AutoCAD旋转视图

当需要处理的图形对象角度扭曲时需要将视图而不是坐标系调整可使用以下方法:

1、利用UCS和PLAN命令旋转视图

其实用UCS也行,输入UCS,回车,输入Z,回车,输入要旋转的角度,将坐标系旋转。然后输入PLAN,让视图跟坐标系对齐。

然后输入UCS,回车,输入W,回车,再将坐标系恢复成默认的世界坐标系。

注:UCSFOLLOW需要设置为0,否则设置了坐标系视图会自动对齐。

2、使用Dview旋转视图

其实CAD提供了视图旋转的命令,估计用的人并不多,因此在菜单和工具栏里找不到,国外倒是有不少人用,用这个命令的目的就是旋转视图,在布局空间视口中用得比较多。

旋转视图的命令是DVIEW,这个命令的选项有很多,下面只看看旋转视图的操作方法吧,其他的选项大家有兴趣可以自己试试。

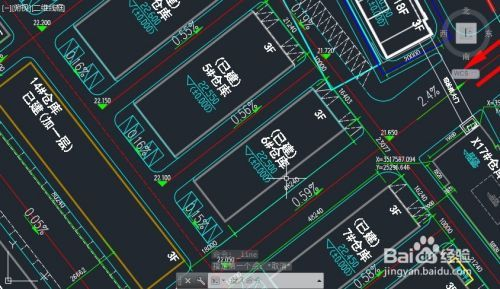

打开需要旋转视图的图形,如图所示。

在旋转视图之前我们需要知道旋转的角度,可以通过查看图中的文字或直线的角度。

在旋转视图之前我们需要知道旋转的角度,可以通过查看图中的文字或直线的角度。

  • 输入DVIEW命令,回车,软件会提示让选择一个对象或使用DVIEWBLOCK。

这里就是要选择一个对象来预览视图旋转的效果,DVIEWBLOCK就是软件提供的一个默认的图形。

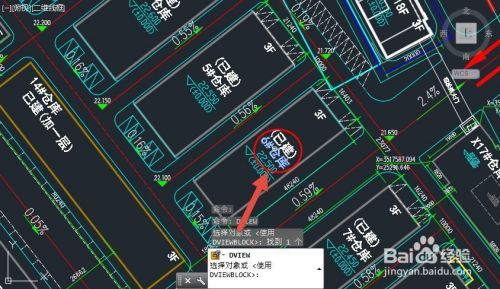

我们可以选择图中的一个文字或直线,如图所示。

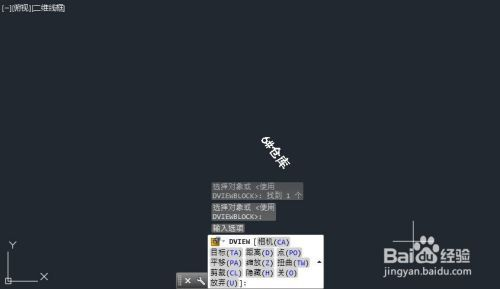

  • 回车,确认选择完了对象,此时图中只显示了被选中的文字或直线,命令行会显示DVIEW的一系列选项。

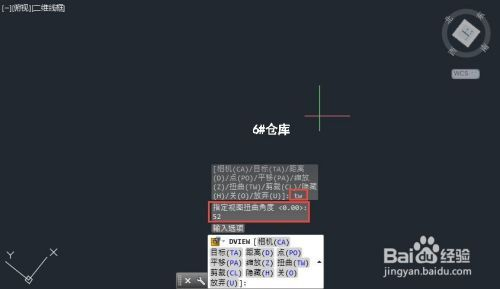

  • 输入TW,回车,此时可拖动光标来确定旋转角度,也可以输入事先已确定的角度后回车,我们可以看到图形被旋转了。

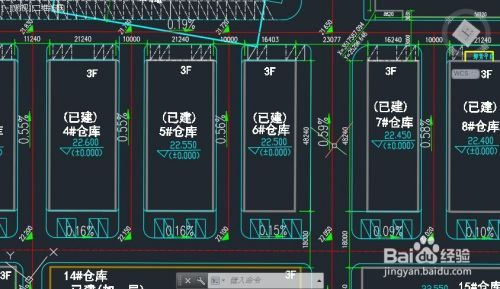

  • 回车,确定视图旋转角度,整张图纸就完全显示出来,视图应该就旋转到我们需要的角度了。
