自适应均衡matlab仿真,对比RLS,LMS以及NLMS的均衡前后星座图效果,调制采用4QAM,16QAM,64QAM

目录

1.算法描述

2.仿真效果预览

3.MATLAB核心程序

4.完整MATLAB

---

1.算法描述

       在无线通信系统中，由于多径效应及码间干扰的存在，信号误码率会升高。均衡技术是一种对抗码间干扰的重要技术。本文将介绍LMS均衡和RLS均衡两种均衡算法。在线性和非线性均衡中的应用。将MSK信号经过三径多径信道。

       由于最陡下降法每次迭代都需要知道性能曲面上某点的梯度值，而实际上梯度值只能根据观察数据进行估计。而L M S LMSLMS实质上是用平方误差代替均方误差，即：


得到L M S LMSLMS算法的基本关系式：

RLS算法的关键是用二乘方的时间平均准则取代最小均方准则，并按照时间进行迭代计算，换句话说，对从起始时刻到当前时刻所有误差的平方进行平均并使之最小化，即：

对于，非平稳随机信号，为了更好的跟踪，引入一个指数加权因子对上式进行修正：

传统lms算法及归一化lms算法：
　　
及其对于平稳过程，最小均方差(least mean square，lms)算法[4][5]是直接利用单次采样数据获得的e2(n)代替均方误差j(n)，来进行梯度估计的。其算法流程如下：
　　
(1)根据已知数据，期望信号d(n)和滤波器的输入信号矢量x(n)=[x(n)x(n-1)…x(1)]t，设置收敛因子μ(0<μ　　
(2)初始化滤波器的权矢量w(0)=0(或由先验知识确定)、泄漏因子γ(0<γ<1，通常取γ近似为1)；

(3)对n=0,1,2…，计算滤波器输出信号y(n)=xt(n)w(n)、误差信号e(n)=d(n)－y(n)、以及滤波器权更新系数w(n+1)=w(n)+2μe(n)x(n)；
　　
(4)归一化lms算法(nlms)在传统lms算法权值更新上做了调整：w(n+1)=w(n)+2μe(n)x(n)/[x(n)×x(n)-1+β]，参数属性与传统lms算法相同，参数β为防止x(n)×x(n)-1过小权值更新失真而设置。

2.仿真效果预览

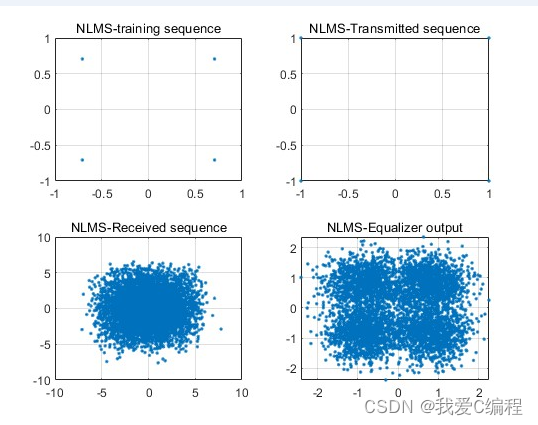

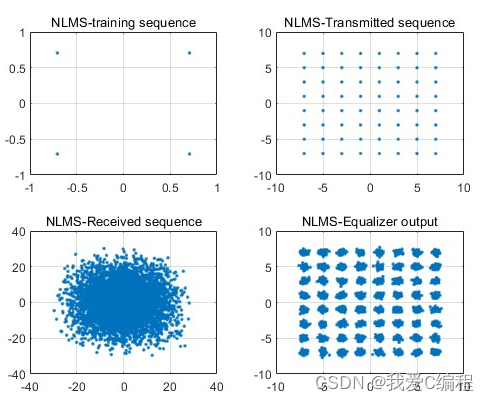

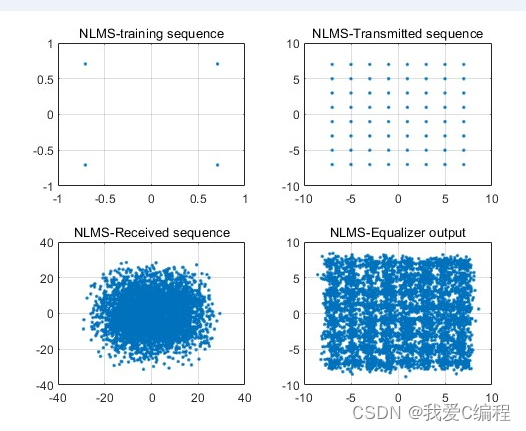

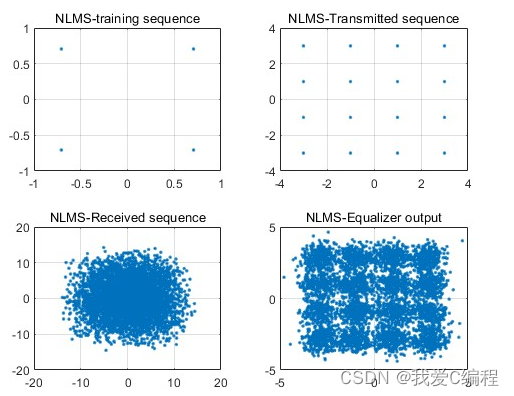

matlab2022a仿真结果如下：











3.MATLAB核心程序



l=35;
channel=[0.5,1.2,1.5,-1];

switch qam
    case 4
        sigam=sqrt(2);%%%QAM4
    case 16
        sigam=sqrt(10);%%%QAM16
    case 64
        sigam=sqrt(42);%%%QAM64
    case 256
        sigam=sqrt(170);%%%QAM64
end

lamda=1;%%%%   1/lamda
lamda=1/lamda;
phi=0.08;


sigam1=sqrt(norm(channel)^2/10^(snr/10));  %QPSK
sigam2=sqrt(sigam^2*norm(channel)^2/10^(snr/10)); %QAM16

%noise
v=zeros(1,n1+n2);
v(1:n1)=(sigam1/sqrt(2))*(randn(1,n1)+1j*randn(1,n1));
v(n1+1:n1+n2)=(sigam2/sqrt(2))*(randn(1,n2)+1j*randn(1,n2));

%data

s(1:n1)=(randi(2,1,n1)*sqrt(2)-sqrt(2)*3/2)+1j*(randi(2,1,n1)*sqrt(2)-sqrt(2)*3/2);
train=zeros(1,n1+delta);
train(delta+1:n1+delta)=s(1:n1);

s(n1+1:n1+n2)=qammod(randi(qam,1,n2)-1,qam);

y=filter(channel,1,s);
r=y+v;


w=zeros(l,1);
u=zeros(1,l);
e=zeros(1,n1+n2);
k=zeros(l,1);
p=1/phi*eye(l);
for i= 1:n1+delta
    u=[r(i),u(1:l-1)];
    ss(i)=u*w;
    d(i)=train(i);


    k=lamda*p*u'/(1+lamda*u*p*u');
    e(i)=d(i)-ss(i);
    w=w+k*e(i);   %%%%%%%%
    p=lamda*p-lamda*k*u*p;

end
nm=0;
for i=n1+delta+1:n1+n2
    u=[r(i),u(1:l-1)];
    ss(i)=u*w;
    dd(i)=qammod(qamdemod(ss(i),qam),qam);
    d(i)=dd(i);

    k=lamda*p*u'/(1+lamda*u*p*u');
    e(i)=d(i)-ss(i);
    w=w+k*e(i);   %%%%%%%%
    p=lamda*p-lamda*k*u*p;

    i;
    if(dd(i)~=s(i-delta))
        nm=nm+1;
    end
end
A131
