Android垂直同步信号VSync的产生及传播结构详解

1 垂直同步信号

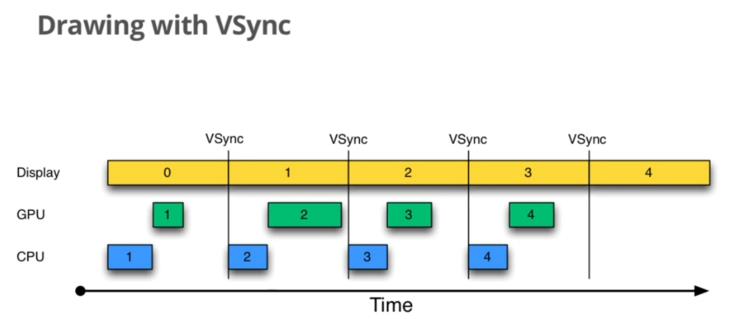

VSync（即V-Sync垂直同步）的具体含义和用途文章不细说，看下图的VSync的位置大致也就知道它的用途（简单理解成是硬件定时中断貌似也可以，周期性的硬件中断，频率为60Hz，周期为0.0167s，也就是16ms）。
本文主要关注以下几个问题：
（1）VSync是如何产生的？
（2）VSync最初是在哪个进程中捕获的？
（3）VSync是如何分发到各个应用进程的？
（4）view.invalidate是如何与VSync配合，从而实现重绘的？

2 SurfaceFlinger进程

以前的Android系统中SurfaceFlinger是在System_Server进程中的，但是自从Android4.x(x具体是几，没细查)开始SurfaceFlinger已经开始作为一个独立的进程存在，具体的进程入口在Main_surfaceflinger.cpp文件的main函数中，简单看一下这个函数：

   int main(int, char**) {
    signal(SIGPIPE, SIG_IGN);
    // When SF is launched in its own process, limit the number of
    // binder threads to 4. 设置线程池最多只能有4个Binder线程
    ProcessState::self()->setThreadPoolMaxThreadCount(4);

    //创建进程的ProcessState对象，打开binder设备，同时创建并映射一部分Binder共享内存
    sp<ProcessState> ps(ProcessState::self());

    //开启Binder线程，里面会有循环不断的talkWithDriver
    ps->startThreadPool();

    // instantiate surfaceflinger
    sp<SurfaceFlinger> flinger = new SurfaceFlinger();

    setpriority(PRIO_PROCESS, 0, PRIORITY_URGENT_DISPLAY);    //设置surfaceflinger进程的优先级

    set_sched_policy(0, SP_FOREGROUND);

    // initialize before clients can connect
    flinger->init();   //初始化 SurfaceFlinger 对象

    // publish surface flinger
    //返回的sm是一个BpServiceManager对象，相当于是new BpServiceManager(new BpBinder(0))
    sp<IServiceManager> sm(defaultServiceManager());

    //BpServiceManager向service_manager守护进程注册当前的SurfaceFlinger服务，里面传进来了SurfaceFlinger对象flinger
    sm->addService(String16(SurfaceFlinger::getServiceName()), flinger, false);

    // run in this thread
    flinger->run();
    return 0;
}

相关的注释上面都有，SurfaceFlinger作为核心服务还是很复杂的，里面涉及到的东西太多了。看一下SurfaceFlinger.init函数(SurfaceFlinger.cpp):

与垂直同步信号相关的关键代码是截图中的最后一行：

mHwc = new HWComposer(this,*static_cast<HWComposer::EventHandler *>(this));

里面给的两个参数其实都是指向SurfaceFlinger对象本身，记住这一点，继续往下。

2.1 分析HWComposer

代码在HWComposer.h HWComposer.cpp中，分析C++代码和Java代码有一点很大的区别，同样是类的成员变量，C++成员变量很多都是实际的对象（至于是栈对象还是堆对象，要看外部对象是直接创建的栈对象，还是new创建的堆对象），而Java代码里面的成员一定要在new对象以后才有实际的实体，看一下HWComposer的成员变量:

    sp<SurfaceFlinger>              mFlinger;   //指针
    framebuffer_device_t*           mFbDev;     //指针
    structhwc_composer_device_1*   mHwc;       //指针
    structhwc_display_contents_1*  mLists[MAX_HWC_DISPLAYS];         //指针数组
    DisplayData                     mDisplayData[MAX_HWC_DISPLAYS];   //DisplayData对象数组
    mutable Mutex mDisplayLock;              //锁对象
    size_t                          mNumDisplays;
    cb_context*                     mCBContext;      //指针
    EventHandler&                   mEventHandler;   //引用
    size_t                          mVSyncCounts[HWC_NUM_PHYSICAL_DISPLAY_TYPES];
    sp<VSyncThread>                 mVSyncThread;    //指针
    bool                            mDebugForceFakeVSync;
    BitSet32                        mAllocatedDisplayIDs;   //对象
    mutable Mutex  mLock;         //锁对象
    mutable nsecs_t  mLastHwVSync[HWC_NUM_PHYSICAL_DISPLAY_TYPES];
    mutable Mutex  mEventControlLock;  //锁对象

上面这一点在分析C++代码的时候要尤其注意，看一下HWComposer的构造函数：

HWComposer::HWComposer(const sp<SurfaceFlinger>& flinger, EventHandler& handler)
    : mFlinger(flinger),
      mFbDev(0), mHwc(0), mNumDisplays(1),   //初始情况下mHwc是一个空指针
      mCBContext(new cb_context),            //这里新创建了一个cb_context对象
      mEventHandler(handler),
      mDebugForceFakeVSync(false)
{
    bool needVSyncThread = true;
    .....
    // Note: some devices may insist that the FB HAL be opened before HWC. 尝试打开硬件HWC
    int fberr = loadFbHalModule();
    loadHwcModule();  //加载HWC模块，若打开成功，则mHwc将不为空
    .......
    if (mHwc) {
        ALOGI("Using %s version %u.%u", HWC_HARDWARE_COMPOSER,
              (hwcApiVersion(mHwc) >> 24) & 0xff,
              (hwcApiVersion(mHwc) >> 16) & 0xff);
        if (mHwc->registerProcs) {
            mCBContext->hwc = this;
            mCBContext->procs.invalidate = &hook_invalidate;
            mCBContext->procs.vsync = &hook_vsync;   //硬件产生中断，通过hook_vsync函数进行同步信号的通知
            if (hwcHasApiVersion(mHwc, HWC_DEVICE_API_VERSION_1_1))
                mCBContext->procs.hotplug = &hook_hotplug;
            else
                mCBContext->procs.hotplug = NULL;
            memset(mCBContext->procs.zero, 0, sizeof(mCBContext->procs.zero));
            mHwc->registerProcs(mHwc, &mCBContext->procs);
        }

        // don't need a vsync thread if we have a hardware composer  存在硬件同步信号发生器，就不需要软件模拟线程
        needVSyncThread = false;
    }
    ............
    if (needVSyncThread) { //设备不支持硬件HWC，用软件模拟同步信号，这里不讨论，整个的流程还是一样的
        // we don't have VSYNC support, we need to fake it
        mVSyncThread = new VSyncThread(*this);
    }
}

上面的代码首先执行参数初始化表，根据前面的记录，这里的mFlinger和mEventHandler指向的都是前面的SurfaceFlinger对象， 然后加载HWC模块，实际上对应的是一个so库，读取到里面的相关信息后，设置了里面的产生硬件同步信号时候的回调函数是hook_vsync，这里就是将产生硬件同步信号时相应的函数入口存储到HWC模块的相关结构中，看一下hook_vsync函数的声明和定义：
声明：

    static void hook_invalidate(conststructhwc_procs* procs);
    static void hook_vsync(conststructhwc_procs* procs, int disp,int64_t timestamp);
    static void hook_hotplug(conststructhwc_procs* procs, int disp, int connected);

只有static类型的函数可以作为回调函数将函数名称作为参数直接传递，这是因为static函数不需要依赖对象的this指针，相应的函数地址在编译期间即可确定。
定义：

void HWComposer::hook_vsync(conststruct hwc_procs* procs, int disp, int64_t timestamp) {
    cb_context* ctx = reinterpret_cast<cb_context*>(const_cast<hwc_procs_t*>(procs));
    ctx->hwc->vsync(disp, timestamp);
}

注意看上面HWComposer构造器中被标红的几行，里面的ctx->hwc指向的就是当前的this指针，也就是当前的对象，因此调用的就是当前对象的vsync函数，看一下这个函数:

void HWComposer::vsync(int disp, int64_t timestamp) {
    if (uint32_t(disp) < HWC_NUM_PHYSICAL_DISPLAY_TYPES) {
        {
            Mutex::Autolock _l(mLock);

            // There have been reports of HWCs that signal several vsync events
            // with the same timestamp when turning the display off and on. This
            // is a bug in the HWC implementation, but filter the extra events
            // out here so they don't cause havoc downstream.
            mLastHwVSync[disp] = timestamp;   //记录编号为disp的显示设备的sync时间
        }
        char tag[16];
        snprintf(tag, sizeof(tag), "HW_VSYNC_%1u", disp);
        ATRACE_INT(tag, ++mVSyncCounts[disp] & 1);
       //HWC以及VSyncThread软件模拟，最终都是通过mEventHandler.onVSyncReceived函数将同步信号发出去的
        mEventHandler.onVSyncReceived(disp, timestamp);
    }
}

最重要的就是调用了mEventHandler.onVSyncReceived()函数，前面分析到，这里mEventHandler实际上就是创建当前HWComposer对象的SurfaceFlinger对象，因此会调用SurfaceFlinger.onVSyncReceived()函数，经过上面的一启动过程，HWC硬件产生的同步信号就可以到达SurfaceFlinger里面了。

2.2 SurfaceFlinger分发vsync

先看一下mPrimaryHWVsyncEnabled这个成员变量，初始情况下是false，实际经过下面的调用后会变成true:

void SurfaceFlinger::onVSyncReceived(int type, nsecs_t timestamp) {
    bool needsHwVsync = false;
    { // Scope for the lock
        Mutex::Autolock _l(mHWVsyncLock);
        if (type == 0 && mPrimaryHWVsyncEnabled) {
            needsHwVsync = mPrimaryDispSync.addResyncSample(timestamp);
        }
    }
    if (needsHwVsync) {
        enableHardwareVsync();
    } else {
        disableHardwareVsync(false);
    }
}

这里的type实际上就是DisplayDevice的类型，上面的设置的时候就是DisplayDevice::DISPLAY_PRIMARY，这个值就是0，上面分析mPrimaryHWVsyncEnabled是true，因此会调用到mPrimaryDispSync.addResyncSample函数，至于下面的if判断就没有必要看了，里面enableHardwareVsync的时候若mPrimaryHWVsyncEnabled=true就直接返回了，看一下变量和mPrimaryDispSync.addResyncSample函数：

这里mPrimaryDispSync是一个DispSync对象，看一下构造函数：

DispSync::DispSync() : mRefreshSkipCount(0), mThread(new DispSyncThread()) {
    mThread->run("DispSync", PRIORITY_URGENT_DISPLAY + PRIORITY_MORE_FAVORABLE);
    reset();
    beginResync(); .....
}

这里面最重要的就是创建了一个DispSyncThread线程，然后立马运行，根据C++层的线程模型，线程对象一旦运行后，会反复调用线程对象的threadLoop函数，因此这个线程一直运行DispSyncThread.threadLoop函数：

   virtual bool threadLoop() {
        while (true) {
            Vector<CallbackInvocation> callbackInvocations;
            nsecs_t targetTime = 0;
            { // Scope for lock
                Mutex::Autolock lock(mMutex);
                bool isWakeup = false;
                if (now < targetTime) {
                    err = mCond.waitRelative(mMutex, targetTime - now);
                }
                now = systemTime(SYSTEM_TIME_MONOTONIC);
                callbackInvocations = gatherCallbackInvocationsLocked(now);
            }
            if (callbackInvocations.size() > 0) {
                fireCallbackInvocations(callbackInvocations);
            }
        }
        returnfalse;
    }

继续看上面的DispSync.addResyncSample函数：
里面的主要函数调用如下：
DispSync.addResyncSample—–>DispSync.DispSyncThread.updateModel，看一下updateModel函数，里面主要唤醒了在mCond变量上被阻塞的线程：

DispSyncThread.threadLoop函数然后执行gatherCallbackInvocationsLocked，从mEventListeners中收集所有满足时间条件的EventListener，然后在fireCallbackInvocations中调用：

    void fireCallbackInvocations(const Vector<CallbackInvocation>& callbacks) {
        for (size_t i = 0; i < callbacks.size(); i++) {
            callbacks[i].mCallback->onDispSyncEvent(callbacks[i].mEventTime);
        }
    }

可见fireCallbackInvocations函数调用了各个监听器的onDispSyncEvent函数。

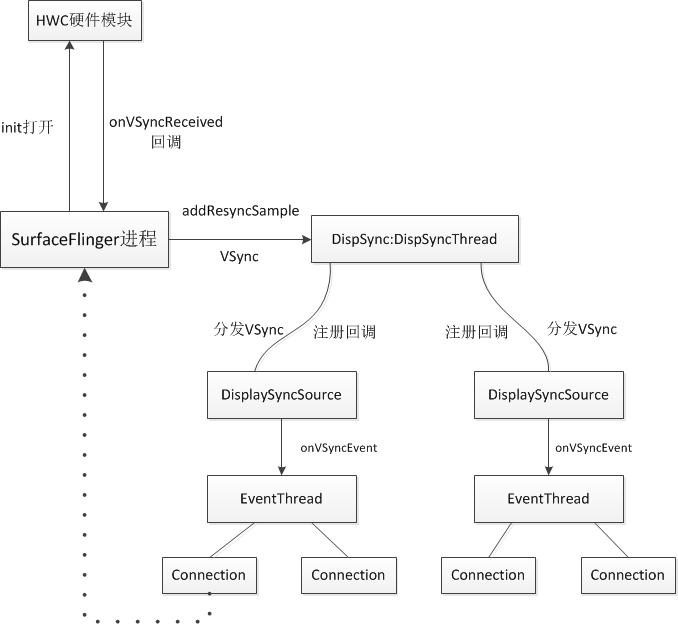

经过上述分析可知，SurfaceFlinger接收到HWC的垂直同步信号后，调用SurfaceFlinger.onVSyncReceived()将VSync分发给了SurfaceFlinger.mPrimaryDispSync，SurfaceFlinger.mPrimaryDispSync调用了mEventListeners中所有满足条件的listener，下面就看这些listener是如何注册到SurfaceFlinger.mPrimaryDispSync.mEventListeners里面的。

2.3 DispSyncSource

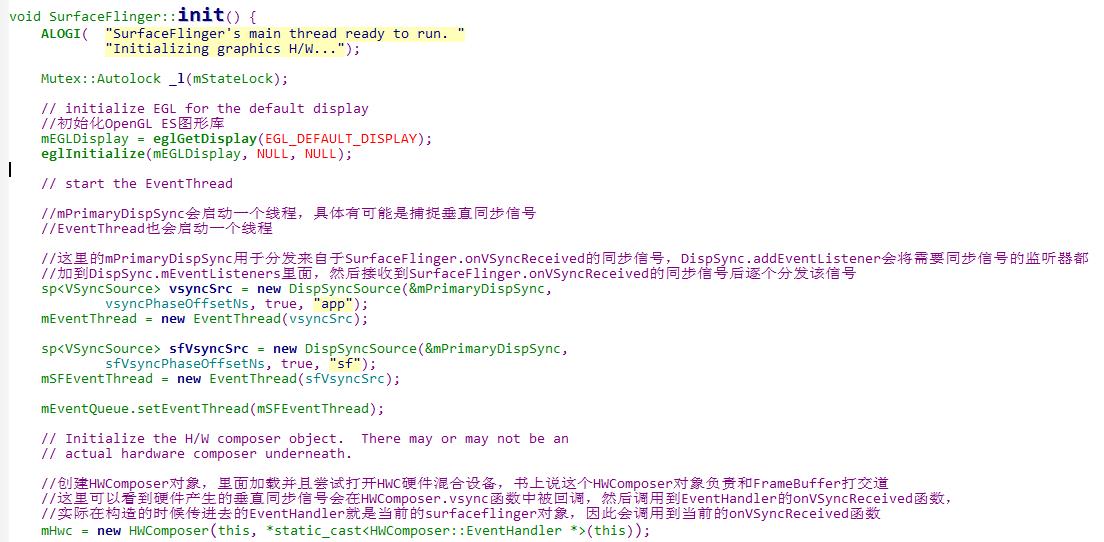

上面讲到是分发给了SurfaceFlinger.mPrimaryDispSync，继续看一下SurfaceFlinger.init函数：

    // start the EventThread
    sp<VSyncSource> vsyncSrc = new DispSyncSource(&mPrimaryDispSync, vsyncPhaseOffsetNs, true, "app");
    mEventThread = new EventThread(vsyncSrc);
    sp<VSyncSource> sfVsyncSrc = new DispSyncSource(&mPrimaryDispSync, sfVsyncPhaseOffsetNs, true, "sf");
    mSFEventThread = new EventThread(sfVsyncSrc);
    mEventQueue.setEventThread(mSFEventThread);

里面创建了两个EventThread对象，并且创建的时候给的参数是一个包装了上述mPrimaryDispSync的DispSyncSource对象，简单看一下DispSyncSource里面的函数，里面有戏，这里先不分析DispSyncSource，先分析EventThread和mEventQueue相关的内容，根据前面的经验，一般Thread类主要看3个方法：构造器、onFirstRef以及threadLoop方法，对应各自的主要功能如下：
(1)EventThread的构造器：设置mVSyncEvent[type]中各个变量属性，后面分析threadLoop相关方法的时候需要参照；
(2)onFirstRef:为什么需要分析这个方法呢？这个方法纯粹是sp指针会用到，一时给忘了暂时先略过，可以认为构造器运行结束这个方法就会执行，这个函数调用了EventThread.run；
(3)threadLoop:线程循环

// This will return when  注释说：当线程开始等待时，这个函数在获取到vsync同步事件并且至少有一个连接对该同步信号感兴趣的时候才会返回
//(1) a vsync event has been received, and
//(2) there was at least one connection interested in receiving it when we started waiting.
Vector< sp<EventThread::Connection> > EventThread::waitForEvent(DisplayEventReceiver::Event* event){
    Mutex::Autolock _l(mLock);
    Vector< sp<EventThread::Connection> > signalConnections;
    do {
        bool eventPending = false;
        bool waitForVSync = false;
        size_t vsyncCount = 0;
        nsecs_t timestamp = 0;

        //初始情况下下面的for循环结束后timestamp还是0
        for (int32_t i=0 ; i<DisplayDevice::NUM_BUILTIN_DISPLAY_TYPES ; i++) {
            timestamp = mVSyncEvent[i].header.timestamp;    //参照EventThread的构造器，初始为0
            if (timestamp) {
                // we have a vsync event to dispatch
                *event = mVSyncEvent[i];              //注意这里将mVSyncEvent[i]复制完后，就将里面的timestamp重新设置成0
                mVSyncEvent[i].header.timestamp = 0;
                vsyncCount = mVSyncEvent[i].vsync.count;
                break;
            }
        }
        //初始情况下下面的for循环结束后timestamp还是0,这里的mPendingEvents也是空的
        if (!timestamp) {
            // no vsync event, see if there are some other event
            eventPending = !mPendingEvents.isEmpty();
            if (eventPending) {
                // we have some other event to dispatch
                *event = mPendingEvents[0];
                mPendingEvents.removeAt(0);
            }
        }

        // find out connections waiting for events  初始情况下下面的for循环结束后timestamp还是0,这里的mPendingEvents也是空的,下面的mDisplayEventConnections也是空的
        size_t count = mDisplayEventConnections.size();
        for (size_t i=0 ; i<count ; i++) {
            sp<Connection> connection(mDisplayEventConnections[i].promote());
            ........//后面再列出
        }
        .......
        // note: !timestamp implies signalConnections.isEmpty(), because we
        // don't populate signalConnections if there's no vsync pending
        if (!timestamp && !eventPending) {
            // wait for something to happen
            if (waitForVSync) {
                ......
                }
            } else {

           //如果当前EventThread线程没有任何Connection连接，这里会进入休眠状态，不再接收同步信号，注意看EventThread::Connection::onFirstRef()，
           //该函数里面会调用EventThread::registerDisplayEventConnection，也就是一旦新建了Connection连接，立马会调用mCondition.broadcast()尝试
           //唤醒处于休眠状态的EventThread线程，开始监听同步信号，并在下次接收到同步信号后转发给Connection连接的对象

                // Nobody is interested in vsync, so we just want to sleep.
                // h/w vsync should be disabled, so this will wait until we
                // get a new connection, or an existing connection becomes
                // interested in receiving vsync again.
                mCondition.wait(mLock);    //初始情况下，直接到这里被挂起了
            }
        }
    } while (signalConnections.isEmpty());

    // here we're guaranteed to have a timestamp and some connections to signal
    // (The connections might have dropped out of mDisplayEventConnections
    // while we were asleep, but we'll still have strong references to them.)
    return signalConnections;
}

初始情况下，进入到了mCondition.wait(mLock);的状态下，直接被挂起了，这时候假设mCondition被解锁，要想结束当前的do{…}while;循环，signalConnections必须不为空，也就是mDisplayEventConnections必须有连接在里面，SF创建完EventThread保存在mSFEventThread里面，继续看SurfaceFlinger.init函数里面的mEventQueue.setEventThread(mSFEventThread)：

void MessageQueue::setEventThread(const sp<EventThread>& eventThread)
{
    mEventThread = eventThread;
    mEvents = eventThread->createEventConnection();
    mEventTube = mEvents->getDataChannel();
    mLooper->addFd(mEventTube->getFd(), 0, Looper::EVENT_INPUT, MessageQueue::cb_eventReceiver, this);
}

里面首先调用上面mSFEventThread线程的createEventConnection方法：

sp<EventThread::Connection> EventThread::createEventConnection() const {
    returnnew Connection(const_cast<EventThread*>(this));
}

这里创建了一个EventThread::Connection对象，看一下：

classEventThread : public Thread, privateVSyncSource::Callback {

    classConnection : public BnDisplayEventConnection {    //这个Connection还是一个Binder机制的服务端，对应BnDisplayEventConnection
    public:
        Connection(const sp<EventThread>& eventThread);
        status_t postEvent(const DisplayEventReceiver::Event& event);

        // count >= 1 : continuous event. count is the vsync rate
        // count == 0 : one-shot event that has not fired
        // count ==-1 : one-shot event that fired this round / disabled
        int32_t count;

    private:
        virtual~Connection();
        virtualvoidonFirstRef();
        virtual sp<BitTube> getDataChannel() const;
        virtualvoidsetVsyncRate(uint32_t count);
        virtualvoidrequestNextVsync();    // asynchronous
        sp<EventThread> constmEventThread;
        sp<BitTube> constmChannel;
    };
}

再看一下构造函数：

EventThread::Connection::Connection(
        const sp<EventThread>& eventThread)
    : count(-1), mEventThread(eventThread), mChannel(new BitTube())    //初始情况下count=-1  这里的mChannel是一个BitTube对象
{
}
void EventThread::Connection::onFirstRef() {
    // NOTE: mEventThread doesn't hold a strong reference on us
    //向当前线程注册自己这个连接，会将新的连接添加到mDisplayEventConnections里面
    mEventThread->registerDisplayEventConnection(this);
}

先看这个onFirstRef函数，里面调用到了前面传件来的mSFEventThread对象的registerDisplayEventConnection方法，看一下：

status_t EventThread::registerDisplayEventConnection(const sp<EventThread::Connection>& connection) {
    Mutex::Autolock _l(mLock);
    mDisplayEventConnections.add(connection);
    mCondition.broadcast();
    return NO_ERROR;
}

上面的注释写的很清楚：
count>=1: 持续的接收事件，count代表接收垂直同步信号的频率，也就是每隔count个垂直同步信号接收一次；
count=0 : 一锤子买卖，只接收一次同步信号；
count=-1: 同样是一锤子买卖，但是已经被处理了，初始的默认值；

这里将刚才创建的EventThread::Connection对象加到了mSFEventThread.mDisplayEventConnections里面,再看EventThread::waitForEvent：

        size_t count = mDisplayEventConnections.size();
        for (size_t i=0 ; i<count ; i++) {
            sp<Connection> connection(mDisplayEventConnections[i].promote());
            if (connection != NULL) {
                bool added = false;
                if (connection->count >= 0) {    // >=0 代表当前的Connection需要接收同步信号
                    waitForVSync = true;
                    if (timestamp) {             // timestamp 初始情况是0，也就是初始情况是不会加到signalConnections里面的
                        if (connection->count == 0) {
                            // fired this time around
                            connection->count = -1;
                            signalConnections.add(connection);
                            added = true;
                        } else if (connection->count == 1 ||
                                (vsyncCount % connection->count) == 0) {
                            // continuous event, and time to report it
                            signalConnections.add(connection);
                            added = true;
                        }
                    }
                }
                if (eventPending && !timestamp && !added) {
                    signalConnections.add(connection);
                }
            } else {
                // we couldn't promote this reference, the connection has
                // died, so clean-up!
                mDisplayEventConnections.removeAt(i);
                --i; --count;
            }
        }
       //注意看这里的注释，下面这个判断主要是用于使能或者是停止同步信号的分发
       // Here we figure out if we need to enable or disable vsyncs
        if (timestamp && !waitForVSync) {
            // we received a VSYNC but we have no clients
            // don't report it, and disable VSYNC events
           //接收到了同步信号，但是该线程目前没有任何的客户端，所以不需要进行分发信号，同时停止监听同步信号
            disableVSyncLocked();
        } else if (!timestamp && waitForVSync) {  //初始情况创建完Connection调用registerDisplayEventConnection注册以后，会走到这里
            enableVSyncLocked();
        }

看一下enableVSyncLocked这个函数：

void EventThread::enableVSyncLocked() {
    //这里的mVSyncSource实际上是一个DispSyncSource对象，调用SF.DispSyncSource.setVSyncEnabled(true)会调用DispSync.addEventListener将
    //当前EventThread注册的同步信号的监听器添加到DispSync
    if (!mUseSoftwareVSync) {   //这里用的是硬件垂直信号
        // never enable h/w VSYNC when screen is off
        if (!mVsyncEnabled) {
            mVsyncEnabled = true;
            mVSyncSource->setCallback(static_cast<VSyncSource::Callback*>(this));
            mVSyncSource->setVSyncEnabled(true);
        }
    }
    mDebugVsyncEnabled = true;
    sendVsyncHintOnLocked();
}

这里的mVSyncSource是SurfaceFlinger::DispSyncSource，因此接下来调用的是SurfaceFlinger::DispSyncSource.setCallback和setVSyncEnabled函数：

    virtual void setVSyncEnabled(bool enable) {
        Mutex::Autolock lock(mVsyncMutex);
        if (enable) {
            status_t err = mDispSync->addEventListener(mPhaseOffset, static_cast<DispSync::Callback*>(this));
        } else {
            status_t err = mDispSync->removeEventListener(static_cast<DispSync::Callback*>(this));
        }
        mEnabled = enable;
    }

    virtual void setCallback(const sp<VSyncSource::Callback>& callback) {
        Mutex::Autolock lock(mCallbackMutex);
        = callback;
    }

先将EventThread对象的this指针转换为基类VSyncSource::Callback指针，对应的是onVSyncEvent函数，也就是这里的SurfaceFlinger::DispSyncSource.mCallback可以直接认为对应的是EventThread.onVSyncEvent函数，再看一下setVSyncEnabled函数，调用了DispSync.addEventListener函数：

status_t DispSync::addEventListener(nsecs_t phase,
        const sp<Callback>& callback) {

    Mutex::Autolock lock(mMutex);
    return mThread->addEventListener(phase, callback);
}

下面调用到DispSync::DispSyncThread.addEventListener函数：

    status_t addEventListener(nsecs_t phase, const sp<DispSync::Callback>& callback) {
        Mutex::Autolock lock(mMutex);
        for (size_t i = 0; i < mEventListeners.size(); i++) {
            if (mEventListeners[i].mCallback == callback) {
                return BAD_VALUE;
            }
        }
        EventListener listener;
        listener.mPhase = phase;
        listener.mCallback = callback;
        listener.mLastEventTime = systemTime(SYSTEM_TIME_MONOTONIC) - mPeriod / 2;
        mEventListeners.push(listener);
        mCond.signal();
        return NO_ERROR;
    }

根据前面的分析可以知道:

HWComposer(产生VSync)--->SurfaceFlinger.onVSyncReceived
--->DispSync.updateModelLocked-->DispSyncThread.updateModel
--->回调所有注册的监听器的onDispSyncEvent函数

现在信号的传递就变成mEventListeners.mCallback.onDispSyncEvent(这里调用的是SurfaceFlinger.DispSyncSource.onDispSyncEvent函数)，看一下这个函数：

    virtual void onDispSyncEvent(nsecs_t when) {
        sp<VSyncSource::Callback> callback;
        {
            Mutex::Autolock lock(mCallbackMutex);
            callback = mCallback;
        }
        if (callback != NULL) {
            callback->onVSyncEvent(when);
        }
    }

很显然直接调用了SurfaceFlinger.DispSyncSource.mCallback回调函数，根据上面的分析可知，这个会调用到EventThread.onVSyncEvent函数：

void EventThread::onVSyncEvent(nsecs_t timestamp) {
    Mutex::Autolock _l(mLock);
    mVSyncEvent[0].header.type = DisplayEventReceiver::DISPLAY_EVENT_VSYNC;
    mVSyncEvent[0].header.id = 0;
    mVSyncEvent[0].header.timestamp = timestamp;
    mVSyncEvent[0].vsync.count++;
    mCondition.broadcast();
}

里面主要是会调用到mCondition.broadcast()唤醒正在waitForEvent的EventThread线程，最终会继续执行EventThread的threadLoop函数：

bool EventThread::threadLoop() {
    DisplayEventReceiver::Event event;
    Vector< sp<EventThread::Connection> > signalConnections;
    //在这里会被阻塞，然后在onVSyncEvent函数中的mCondition.broadcast()中被唤醒
    signalConnections = waitForEvent(&event);
    // dispatch events to listeners...
    const size_t count = signalConnections.size();
    for (size_t i=0 ; i<count ; i++) {
        const sp<Connection>& conn(signalConnections[i]);
        status_t err = conn->postEvent(event);
    }
    return true;
}

接下来最主要的是调用了connnection->postEvent,这个函数经过一下步骤：
（1）DisplayEventReceiver::sendEvents
（2）BitTube::sendObjects
（3）BitTube::write
最终调用到了BitTube::write函数，其中当前的BitTube对象就是在创建EventThread::Connection时创建的，看一下BitTube::write函数

ssize_t BitTube::write(void const* vaddr, size_t size)
{
    ssize_t err, len;
    do {
        len = ::send(mSendFd, vaddr, size, MSG_DONTWAIT | MSG_NOSIGNAL);
        err = len < 0 ? errno : 0;
    } while (err == EINTR);
    return err == 0 ? len : -err;
}

这样就将垂直同步信号经过socket发送到了连接的另一端，后面将继续分析SurfaceFlinger与应用进程是如何使用这条垂直信号的通路的。

2.4相关的对象

组合：
（1）SurfaceFlinger、HWComposwer
（2）DispSync、DispSyncThread
（3）DispSyncSource、EventThread、Connection
这些组合之间存在比较紧密的联系，下面总结的时候会画出它们之间的相互关系，总体来说：
组合（1）：负责系统HWC硬件的启动，以及最原始的VSync信号的捕获；
组合（2）：SF将捕获到的信号封装在DispSync里面（VSync信号源），DispSync通过内置的线程进行分发；
组合（3）：SF创建的分支信号源(Android创建了两个分支EventThread线程)，都是从DispSync（VSync信号源）里面分流出来的（DispSync将同步信号分发给DispSyncSource，DispSyncSource转发给EventThread，总体认为是一次分发），EventThread收到同步信号后分别负责将同步信号进行二次分发；

3 VSync信号的产生与传播

3.1 总结

看图，总结一下：

（1）在SF的init函数里面会创建一个HWComposer对象，该对象会打开HWC设备，并将HWComposer::hook_vsync作为HWC产生VSync信号的回调函数；
（2）HWComposer::hook_vsync会将VSync信号传递到SF.onVSyncReceived函数中；
（3）SF.onVSyncReceived函数调用DispSync.addResyncSample（DispSync可以认为是经过SF封装过的垂直同步信号的信号源）函数唤醒DispSync中的守护线程DispSyncThread；
（4）DispSyncThread.fireCallbackInvocations会将VSync信号分发到所有注册到DispSync.mEventListeners中满足条件的监听器的onDispSyncEvent函数中；
从上面的4个步骤可知，所有的VSync信号都是从DispSyncThread真正分发出去的（包括SF进程和所有的应用进程）。
（5）注册到DispSync中的回调由 (DispSyncSource, EventThread)二元组 组成，这两个是对应的，EventThread先启动并挂起，启动后等待需要VSync信号的客户端和它创建EventThread.Connection，并加到EventThread.mDisplayEventConnections中，同时唤醒EventThread，EventThread被唤醒后接收到VSync信号会将该事件通过EventThread.Connection.postEvent将同步信号时间分发到各个客户端Connection连接；
（6）Connection里面包含BitTube对象，该对象有一对直连的socket，一端发送，另一端就可以收到，SF和应用进程都是通过底层的loop（epoll机制）监听BitTube的ReceiveFd，然后把该同步信号分发到需要的地方。

3.2 回答最前面提出的问题

（1）VSync是如何产生的？
答：对于支持HWC的设备而言，HWC设备是在SF进程中打开并维护的，VSync信号由HWC设备产生，每次产生VSync信号会回调到HWComposer::hook_vsync函数。
（2）VSync最初是在哪个进程中捕获的？
答：VSync最初被HWComposer::hook_vsync传递到SF.onVSyncReceived函数中，并且经过SF一层封装成DispSync信号源。

剩下的两个问题等到下面分析SF进程和应用进程请求和获取VSync信号的时候再记录。
