本节主要介绍PBCH中循环冗余校验 (CRC，Cyclic Redundancy Check)的处理过程。

1. 前情提要：

物理广播信道（PBCH：Physical Broadcast Channel），为5G NR协议中使用的下行物理信道，主要用于通过广播的方式向所有用户（UE，User Equipment）发送全局信息。它能够为用户提供系统的基本信息，以便用户可以确定系统的频率范围、小区ID、帧结构等信息，从而可以正确地接收和解码其他物理信道。

PBCH主要用于初始接入阶段，其数据的主要处理流程为：MIB→PBCH负载生成→第一次加扰→CRC处理→POLAR编码→速率匹配→第二次加扰→信号调制→天线映射。PBCH处理流程如下图所示。

2. CRC处理：

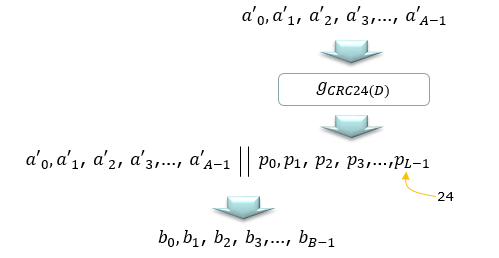

根据之前获得的32bit第一次加扰后数据 $a{{'}_{0}},a{{'}_{1}},a{{'}_{2}},a{{'}_{3}},...,a{{'}_{A-1}}$ ，可利用38.212-5.1中的生成多项式gCRC24C计算得到长度为24bit的CRC数据 ${{p}_{0}},{{p}_{1}},{{p}_{2}},{{p}_{3}},...,{{p}_{L-1}}$ 。其中，A表示PBCH负载数据长度，L表示校验位长度。之后，将得到的24bit CRC数据附于32bit的第一次加扰数据后，得到长度为56bit的序列 ${{b}_{0}},{{b}_{1}},{{b}_{2}},{{b}_{3}},...,{{b}_{B-1}}$ ，其中B=A+L。该处理过程如下图所示。[38.212-7.1.3]

CRC数据相关计算过程如下：首先将附加的24bit初始化为0，附于第一加扰后的32bit数据后。选择gCRC24C作为生成多项式。38.212-5.1中给出的各生成多项式如下：

当CRC长度L=24：

序号	类型	gCRC24
1	A	[D24+D23+D18+D17+D14+D11+D10+D7+D6+D5+D4+D3+D1+1]
2	B	[D24+D23+D6+D5+D1+1]
3	C	[D24+D23+D21+D20+D17+D15+D13+D12+D8+D4+D2+D+1]

当CRC长度L=16：

gCRC16(D)=[D16+D12+D5+1]

当CRC长度L=11：

gCRC11(D)=[D11+D10+D9+D5+1]

当CRC长度L=6：

gCRC6(D)=[D6+D5+1]

之后，利用公式计算获得56bit的数据。实际上，该过程可视为各位异或的过程（也可表示为各位求和mod2）。该计算过程代码表示如下：

inputlen=32;
CRClen=24;
input=scrambled_data;

for(i=0；i<inputlen；i++)
{
    if (input[i]==1)
    {
        for(j=0；j<=CRClen；j++)
        {
            input[i+j]=(input[i+j]+CRCpoly[j])%2
        }
    }
}

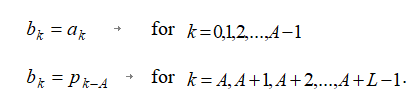

56bit数据的计算规则如下：
