本节主要介绍PBCH中信道编码过程。

1. 前情提要：

物理广播信道（PBCH：Physical Broadcast Channel），为5G NR协议中使用的下行物理信道，主要用于通过广播的方式向所有用户（UE，User Equipment）发送全局信息。它能够为用户提供系统的基本信息，以便用户可以确定系统的频率范围、小区ID、帧结构等信息，从而可以正确地接收和解码其他物理信道。

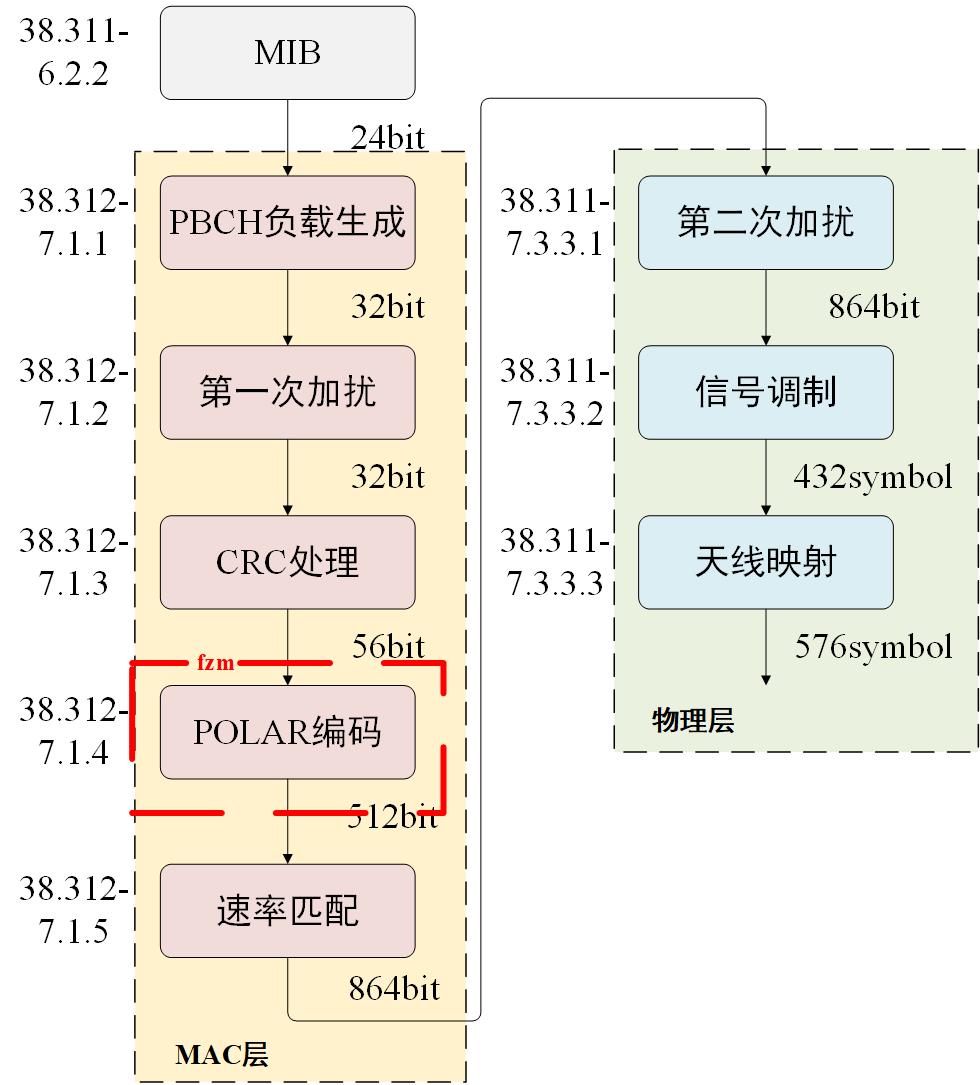

PBCH主要用于初始接入阶段，其数据的主要处理流程为：MIB→PBCH负载生成→第一次加扰→CRC处理→POLAR编码→速率匹配→第二次加扰→信号调制→天线映射。PBCH处理流程如下图所示。

2. 信道编码：

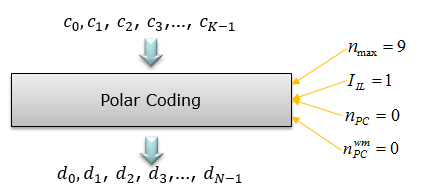

PBCH中采用POLAR码进行信道编码。输入的56bit数据 $c_{0},c_{1},c_{2},...,c_{K-1}$ ，经信道编码后可得到长度为512bit的数据 $d_{0},d_{1},d_{2},...,d_{N-1}$ 。通过信道编码，能够在数据中添加冗余信息，使接收端能够检测或纠正传输过程中因噪声或干扰产生的错误，从而提高传输可靠性、纠正或检测错误、降低误码率，并权衡效率与可靠性等。PBCH中信道编码过程共分2步：交织、POLAR编码。[38.212-7.1.4/38.212-5.3.1]

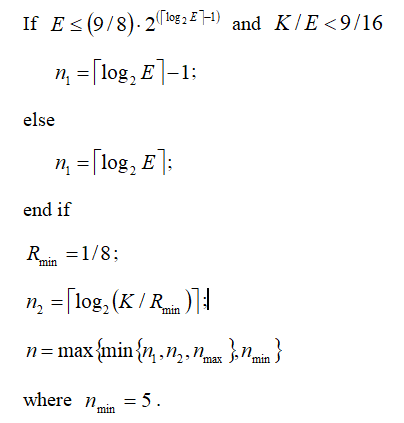

$d_{0},d_{1},d_{2},...,d_{N-1}$ 中，N的取值取决于 $2^{n}$ 。且n的取值如下：

其中，K即输入数据长度，即56；E的取值取决于速率匹配输出数据长度，即864。显然，PBCH的信道编码符合第一种情况。

2.1 交织：

对于输入的56bit数据 $c_{0},c_{1},c_{2},...,c_{K-1}$ ，经过交织，将得到新的56bit数据 $c'_{0},c'_{1},c'_{2},...,c'_{K-1}$ ，其中二者转换关系如下：

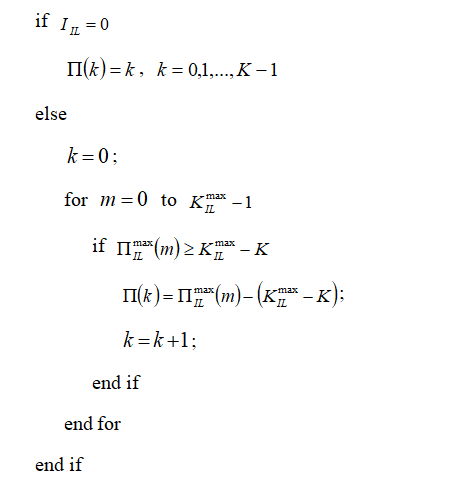

其中，交织方式 $\Pi(k)$ 的取值如下如所示：

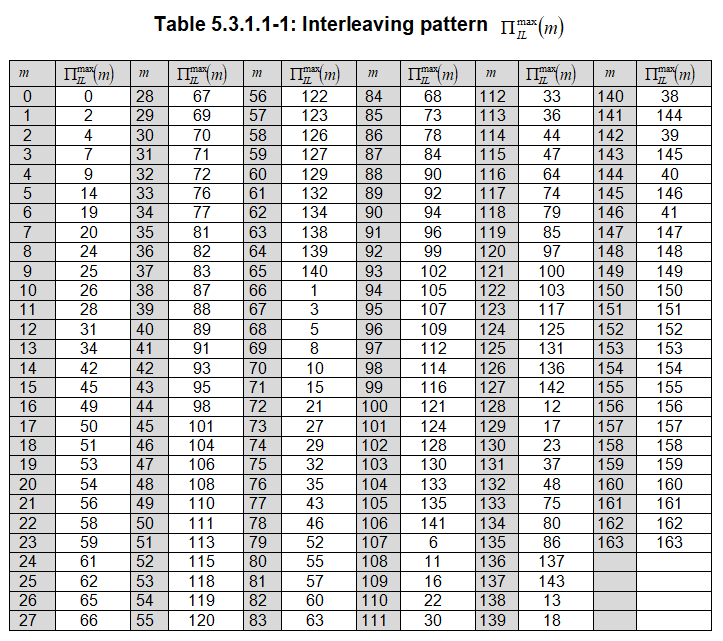

对于PBCH而言， $I_{IL}=1$ [38.212-7.1.4]。 $K_{IL}^{max}=164$ 的交织模式如下图所示。

2.2 POLAR编码：

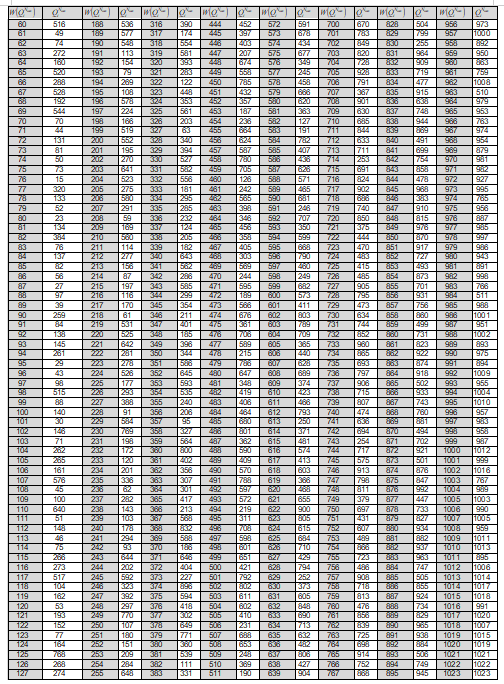

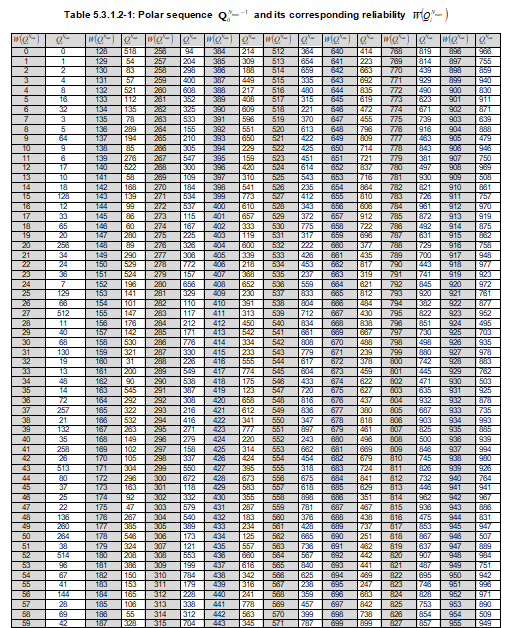

POLAR序列 $Q_{0}^{N_{max}-1}=\left \{Q_{0}^{N_{max}},Q_{1}^{N_{max}}, Q_{2}^{N_{max}},...,Q_{N-1}^{N_{max}} \right \}$ 如下表所示，且 $N_{max}=1024$ 。在该序列中，可靠性按升序排列，即 $W(Q_{0}^{N_{max}})<W(Q_{1}^{N_{max}})<W(Q_{2}^{N_{max}})<...<W(Q_{N-1}^{N_{max}} )$ ，W(.)表示相应bit的可靠性。

对于长度为N的编码需求，均可根据该POLAR序列进行编码，相应序列 $Q_{0}^{N-1}$ 为该序列 $Q_{0}^{N_{max}-1}$ 的子集（可靠性顺序与长度N内序列元素对应的顺序有关）。

令 $\bar{Q}_{I}^{N}$ 为 $Q_{0}^{N-1}$ 中bit索引的子集， $\bar{Q}_{F}^{N}$ 为 $Q_{0}^{N-1}$ 中 $\bar{Q}_{I}^{N}$ 的补集，且 $|\bar{Q}_{I}^{N}|=K+n_{pc}$ ， $|\bar{Q}_{F}^{N}|=N-|\bar{Q}_{I}^{N}|$ ，其中， $n_{pc}=0$ [38.212-7.1.4]。

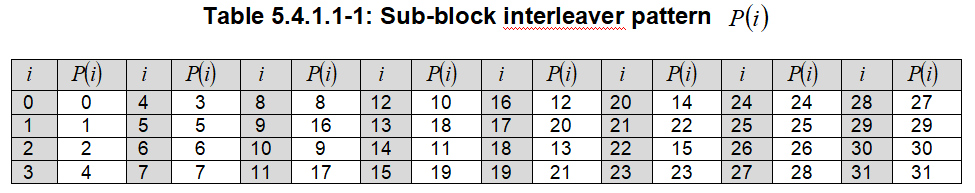

$\bar{Q}_{I}^{N}$ 与 $\bar{Q}_{F}^{N}$ 的计算在38.212-5.4.1.1规则中给出。该规则旨在实现数据的子块交织，即需要将长度为N（此处即512）的数据 $d_{0},d_{1},d_{2},...,d_{N-1}$ 分为32个子块，并通过子块交织获得长度为N的数据 $y_{0},y_{1},y_{2},...,y_{N-1}$ 。子块交织规则如下：
