常用EMC元器件简介——防护器件

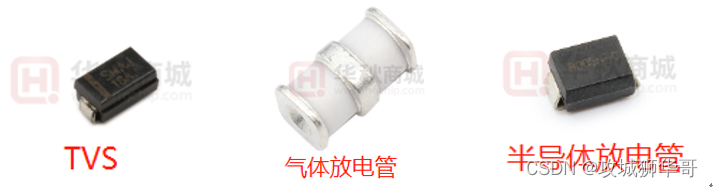

在电子产品中，需要防护的电路主要是电源和信号，所处的位置不同其防护等级和防护方案也不同，介绍三种最常用的防护器件：TVS管，气体放电管、半导体放电管。



一、瞬态抑制二极管（TVS）

1、器件特性：

TVS又称为瞬态抑制二极管，是半导体硅材料制造成特殊二极管，TVS与被防护电路并联使用。电路正常时TVS处于关断状态呈现高阻抗特性，当外界有浪涌冲击电压时能以nS量级的速度从高阻抗转变为低阻抗吸收浪涌功率，使浪涌电压通过其自身到地，从而保护电路不受侵害。其重要的特性就是相应迅速，作用时间短。

2、伏安特性：

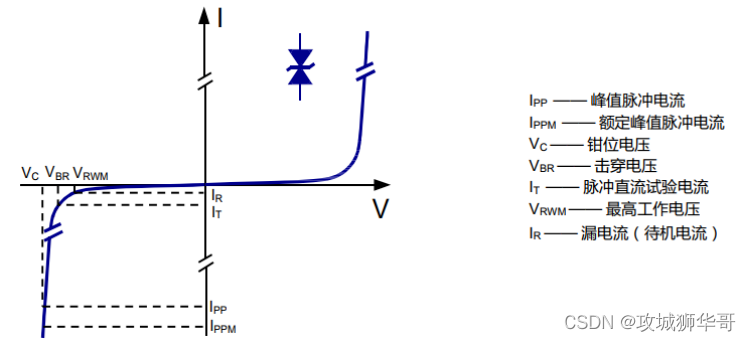

如上图伏安特性曲线，Vc是钳位电压、Vrwm是最高工作电压，均是TVS选型中非常重要的参数。在设计选型时为了能够对被保护电路起到保护作用，同时又不能影响后级电路正常工作，Vrwm≥电路正常工作电压。这样电路正常工作时，TVS管处于截止状态，不对电路产生影响；Vc≤电路可承受的最高电压，不然二极管遇到瞬态高压导通后保持的钳位电压比后级电路可承受电压高会造成后级电路的损伤。如下是在元器件电商平台查到的DIOD
