1、概述
信号的传输过程就是信号变换和处理的过程。通过观察时域中信号的波形变化,或者频域中信号的频谱变化,就可以较为清楚地了解信号传输过程中的变化。因此,时域波形分析与频域频谱分析通常是信号分析的两个主要方法,也是两个不同的分析角度。
2、时域波形图
时域,自变量是时间,因变量是信号的幅度。即横轴是时间,纵轴是信号幅度。
被测信号的信号幅度随时间的变化历程称之为信号的波形

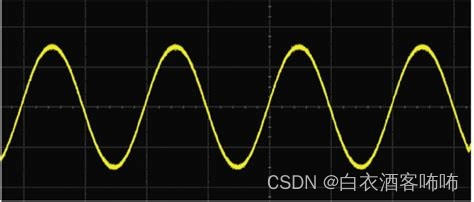

如常见的正弦信号波形图:
3、频域频谱图
频域即频率域,自变量是频率,因变量也是信号幅度。即横轴是频率,纵轴是该频率的信号幅度

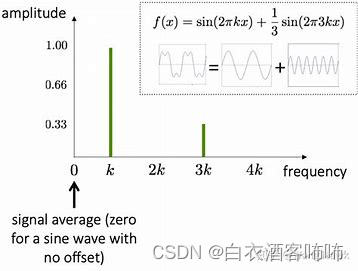

如下面的频谱图:
关于频谱的理解:
我们知道光的色散:白光可以通过三棱镜分解为红、橙、黄、绿、青、蓝、紫七种颜色的单色光。其显示在屏幕上的色带被称为光谱。
类似的,任何复杂的信号都可以分解为一系列不同频率的基本信号之和,一般用频谱来反映构成信号的所有频率成分。
4、时域和频域相互转换
时域和频域是对信号传输过程变化的不同的分析角度,他们之间可以通过傅里叶变换与拉普拉斯变换相互转换。转换原理如下:

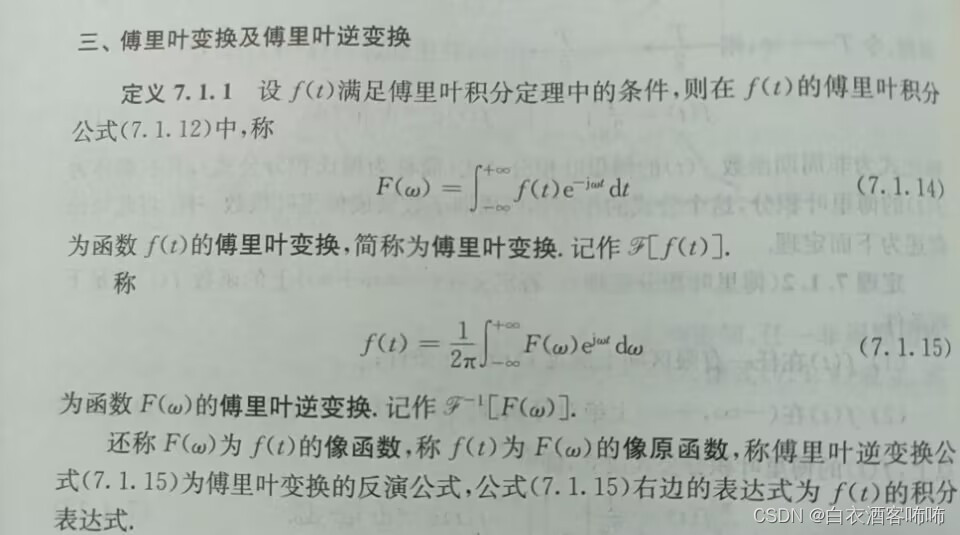

傅里叶变换
是频域函数,f(t)是时间域函数

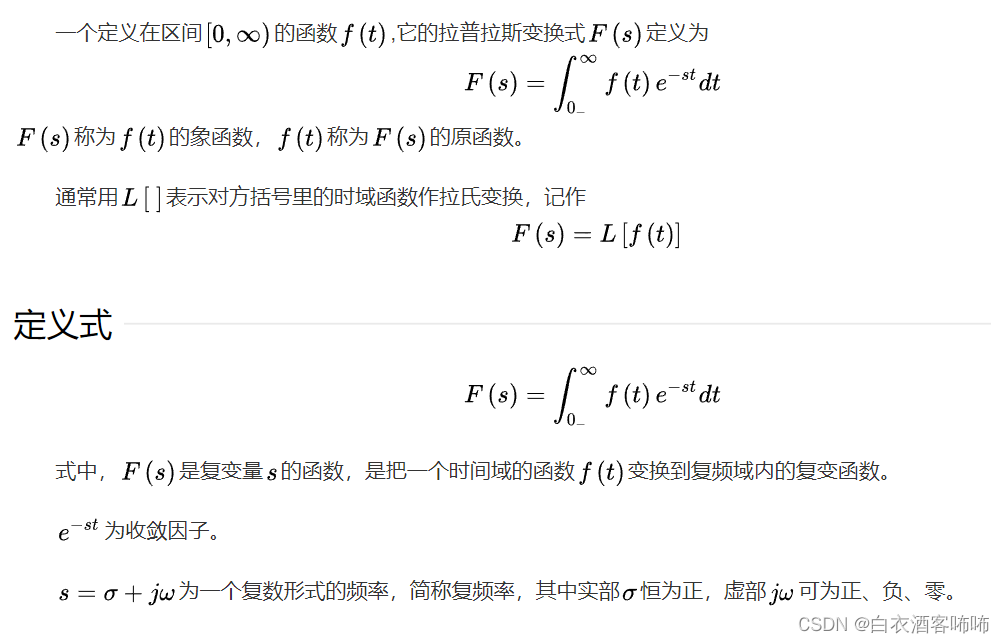

拉普拉斯变换
