这张顶刊图，用Origin和Deepseek如何复现？

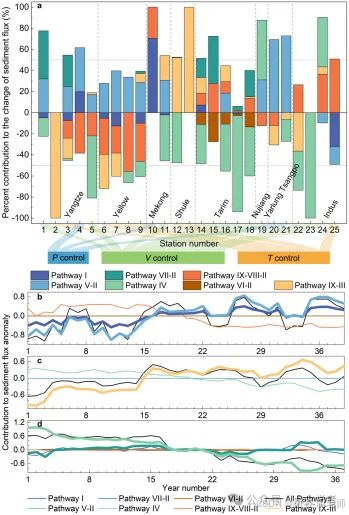

想用DeepSeek和Origin复现图。首先，图片里包含柱状图（a）和三个折线图（b, c, d），显示了不同站点和路径对沉积物通量变化的贡献百分比，以及随时间的变化。还提到图中的颜色、图例和文本细节，比如各个站点名称、百分比范围，以及不同的控制路径。

DeepSeek指的是数据处理或AI辅助生成部分，结合Origin作图，需要先处理数据，然后用Origin进行可视化。包括数据准备、软件操作步骤、图表设置等。

以下是使用 ​DeepSeek（数据辅助处理）​ 和 ​Origin（绘图）​ 复现该图的详细步骤：

---

​一、数据准备

1. ​数据整理​（DeepSeek辅助）：

   • ​柱状图（a）​：

     • 整理每个站点（1-25）的沉积物通量贡献百分比数据。
     • 按路径（P control、V control、T control等）分列存储，例如：

       站点编号	Pathway I	Pathway II	Pathway III	...
       1	30%	-20%	10%	...
       2	25%	-15%	5%	...

     • 注意负值（如站点 2、4 的负贡献）。

   • ​折线图（b, c, d）​：

     • 整理不同路径（Pathway VII-II、IX-VIII-II等）的时间序列数据（年份 8、15、22、29、36年）。
     • 按路径分列存储，例如：

       年份	Pathway VII-II	Pathway IX-VIII-II	Pathway V-III	...
       8	0.8	0.6	0.4	...
       15	0.7	0.5	0.3	...

2. ​数据验证：

   • 使用 DeepSeek 检查数据范围和逻辑一致性（如百分比总和是否合理）。

---

​二、Origin 绘图步骤

​1. 柱状图（a）​

• ​数据导入：
  • 将站点数据导入 Origin 工作表，站点编号为 X 列，各路径贡献为 Y 列。
• ​绘图设置：
  1. 选择所有路径的 Y 列数据，点击菜单 ​Plot → Column/Bar → Stacked Column。
  2. 调整颜色：
     • 双击柱状图，在 ​Plot Details 中为每条路径分配颜色（与原图配色一致）。
     • 负值部分用不同颜色区分（如红色）。
  3. 坐标轴标注：
     • X 轴：站点编号（1-25），添加标签 ​**"Station number"**。
     • Y 轴：标题设为 ​**"Percent contribution to the change of sediment flux (%)"，范围设为 ​-100% 到 100%**。
  4. 图例：
     • 添加图例，标注各路径名称（P control、V control等）。

​2. 折线图（b, c, d）​

• ​数据导入：
  • 将时间序列数据导入新工作表，年份为 X 列，各路径贡献为 Y 列。
• ​绘图设置：
  1. 选择所有路径的 Y 列数据，点击菜单 ​Plot → Line → Line。
  2. 线条样式：
     • 双击折线图，在 ​Plot Details 中设置不同线型（实线、虚线、点线等）和颜色。
  3. 多图合并：
     • 右键点击图形，选择 ​Merge Graph Windows，将三个折线图排列为（b, c, d）。
  4. 坐标轴标注：
     • X 轴：年份（8、15、22、29、36年），标题为 ​**"Year"**。
     • Y 轴：标题根据实际含义标注（如“Sediment flux contribution”）。

---

​三、排版与标注

1. ​文字标注：
   • 添加子图标签（a, b, c, d）：右键点击图形空白处，选择 ​Add Text，输入标签并调整位置。
   • 标注站点名称（如 Yangsha、Yellow、Nanjing 等）：在柱状图对应位置添加文本注释。
2. ​全局调整：
   • 统一字体（建议 Arial 或 Times New Roman）。
   • 调整边距和图形比例，确保与原文布局一致。
3. ​导出：
   • 保存为高分辨率图片（PNG/TIFF）或矢量图（PDF/EPS）。

---

​四、注意事项

1. ​配色一致性：
   • 使用原图的颜色编码（如 Pathway VII-II 可能对应蓝色，P control 对应红色）。
2. ​负值处理：
   • 柱状图中负值需向下延伸，用对比色区分。
3. ​数据精度：
   • 检查百分比值是否与原文数据匹配（如原图柱状图部分站点有显著负值）。

---

通过以上步骤，可以高效复现该图。如果遇到具体操作问题（如 Origin 函数使用），可进一步结合 DeepSeek 提供代码或公式辅助。
