1 开发工具
●RT-Thread Studio/Keil MDK5(固件开发、编译)
●SquareLine Studio(LVGL UI设计工具)
资料链接
●RT-Thread Studio下载链接:
https://download_redirect.rt-thread.org/download/studio/RT-Thread_Studio_2.2.7-setup-x86_64.exe
●SquareLine Studio下载链接:https://static.squareline.io/downloads/SquareLine_Studio_Windows_v1_3_2.zip
●MQTTX 下载链接:
https://packages.emqx.net/MQTTX/v1.9.6/MQTTX-Setup-1.9.6-x64.exe
●项目代码链接:
https://gitee.com/Rbb666/hmi-board-eth-monitor
2 以太网外设的使用
2.1 安装好RT-Thread Studio 后我们需要安装HMI-Board的开发板支持包:\
2.2 接下来安装烧写工具:
2.3 创建 HMI-Board 模板工程:
2.4 在 RT-Thread Setting 中的Hardware中使能 Ethernet (以太网)外设:
2.5 然后ctrl+s 保存配置到工程,接下来点击编译选项进行工程的编译
2.6 电脑端设置
2.7 进入 控制面板→网络和 Internet→网络和共享中心
2.8 选择当前电脑连接的wi-fi
2.9 选择属性,点击允许其他网络用户通过Internet连接
2.10 复位下开发板,然后进行下面步骤 !!!
如果遇到家庭网络连接没有以太网选项,请按照如下步骤:
1、电脑连接手机热点
2、使能电脑的移动热点
3、回到WLAN属性界面,则会显示以太网选项了
2.11 烧录好固件后,打开串口终端,可以输入 ifconfig 命令查看是否获取到IP地址。
获取到IP地址后,可以输入 ping www.baidu.com 测试网络是否可以用。
3 MQTT 软件包的使用
3.1 基于刚刚创建好的示例工程:
在 RT-Thread Setting 中搜索 Kawaii-mqtt 软件包,并使能mqtt test功能,
然后ctrl+s 拉取软件包到工程内:
3.2 示例代码:
将下面代码粘贴覆盖 packages/kawaii-mqtt-latest/test/test.c
#include <stdio.h>
#include <stdint.h>
#include <rtthread.h>
#include <rtdevice.h>
#include <board.h>
#include "mqttclient.h"
static void sub_topic_handle1(void* client, message_data_t* msg)
{
(void) client;
KAWAII_MQTT_LOG_I("-----------------------------------------------------------------------------------");
KAWAII_MQTT_LOG_I("%s:%d %s()...\ntopic: %s\nmessage:%s", __FILE__, __LINE__, __FUNCTION__, msg->topic_name, (char*)msg->message->payload);
KAWAII_MQTT_LOG_I("-----------------------------------------------------------------------------------");
}
static int mqtt_publish_handle1(mqtt_client_t *client)
{
mqtt_message_t msg;
memset(&msg, 0, sizeof(msg));
msg.qos = QOS0;
msg.payload = (void *)"this is a kawaii mqtt test ...";
return mqtt_publish(client, "pub5323", &msg);
}
static char cid[64] = { 0 };
static void kawaii_mqtt_demo(void *parameter)
{
mqtt_client_t *client = NULL;
rt_thread_delay(6000);
mqtt_log_init();
client = mqtt_lease();
rt_snprintf(cid, sizeof(cid), "rtthread-5323", rt_tick_get());
mqtt_set_host(client, "broker.emqx.io");
mqtt_set_port(client, "1883");
mqtt_set_user_name(client, "RT-Thread");
mqtt_set_password(client, "012345678");
mqtt_set_client_id(client, cid);
mqtt_set_clean_session(client, 1);
KAWAII_MQTT_LOG_I("The ID of the Kawaii client is: %s ",cid);
mqtt_connect(client);
mqtt_subscribe(client, "sub5323", QOS0, sub_topic_handle1);
while (1) {
mqtt_publish_handle1(client);
mqtt_sleep_ms(4 * 1000);
}
}
int ka_mqtt(void)
{
rt_thread_t tid_mqtt;
tid_mqtt = rt_thread_create("kawaii_demo", kawaii_mqtt_demo, RT_NULL, 2048, 17, 10);
if (tid_mqtt == RT_NULL) {
return -RT_ERROR;
}
rt_thread_startup(tid_mqtt);
return RT_EOK;
}
MSH_CMD_EXPORT(ka_mqtt, Kawaii MQTT client test program);
3.3 编译,烧录固件到开发板中,使用 ifconfig 命令查看是否获取到IP地址:

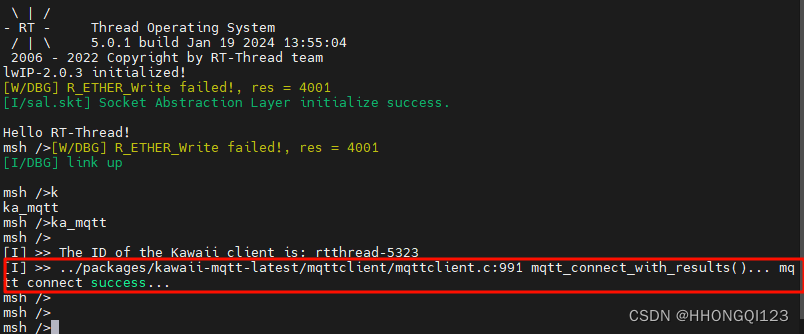

3.4 输入 ka_mqtt 命令,等待连接MQTT服务器成功:
3.5 上位机软件配置
- 安装软件 安装MQTTX-Setup-1.9.6-x64.exe 软件 导入配置
- 打开MQTTX软件,按照下图选择导入tools/mqtt_tool 目录下的:RT-Threads.json 文件
注意:其中Client ID需要修改为和其他人不同的数值,需要点击右侧的图标
注意:订阅和发布的topic需要和开发板上的topic保持一致(sub/pub+手机号后四位)
{
"temp": 23,
"humi": 20,
"lux": 120
}
使用MQTT工具向开发板订阅的Topic发送数据:
开发板串口终端接收到此消息,并打印:
4 LVGL 以太网数据监视器
导入工程有以下两种方式,请任选其一即可(推荐方式一):
方式一:使用RT-Thread Studio
4.1 打开RT-Thread Studio 选择导入:
4.2 选择导入RT-Thread Studio项目到工作空间
4.3 选择fimeware目录下进行导入
4.4 点击编译按钮,等待编译完成
4.5 烧录固件
4.6 Demo使用介绍
克隆该https://gitee.com/Rbb666/hmi-board-eth-monitor仓库,进行
