Ansoft Maxwell学习

1.商用低频电磁场有限元软件

2有限元法（Finite Element Method）是基于近代计算机的快速发展而发展起来的一种近似数值方法, 用来解决力学，数学中的带有特定边界条件的偏微分方程问题（PDE）。而这些偏微分方程是工程实践中常见的固体力学和流体力学问题的基础。有限元和计算机发展共同构成了现代计算力学 （Computational Mechanics）的基础。有限元法的核心思想是“数值近似”和“离散化”， 所以它在历史上的发展也是围绕着这两个点进行的。

大问题化小：离散；复杂解近似：变分。



3.共有三种常用坐标系统，分别是 Cartesiar 直角坐标系， Cylindrical 柱坐标系和 Spherical 球坐标系。

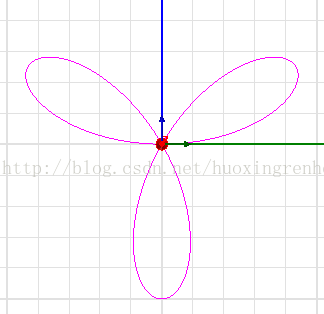

4,参数绘制三页玫瑰线，

5.边界条件：

在有限元数值计算中，最终求解的是矩阵方程，而边界条件则是该方程组的定解条件。
换句话说，满足该方程的解有无数组，而满足方程又满足其边界条件的数值解仅有一组。
边界条件的设定保证了方程组能被顺利解出，同时边界条件顾名思义也就是模型各个边界
上的已知量，可以是场量或其他可用来定解的物理量
按照计算模型所需的求解器不同，主要可以分为以下 6 大类：
z 静磁场
z 涡流场
z 瞬态磁场
z 静电场
z 交变电场
z 直流传导电场
图中所列出的为几种边界条件，具体包括：矢量磁位边界条件、对称边界条件、气球
边界条件、主边界条件和从边界条件，除此之外还有默认的自然边界条件。



6.激励源

所有的计算模型都必须保证有激励源，即所计算的系统其能量不能为 0，
(1).在静磁场中，激励源主要分为两种：一种为电流源，另一种为电密源。
需要说明的是对于多匝线圈，该值应该是给总的安匝数，而不是一匝线圈的电流值。Ref.Direction
项可以设定电流的方向， Positive 项为电流从纸面垂直流出，而 Negative 项为电流垂直纸面流入。



错误：

1.Model dimensions (8262, 16320) are beyond the expected range (1e-006, 10000).  (9:15:15 下午  四月 28, 2017)

答：意思是模型太大了 ，这个只是个警告，可以将模型的单位m-cm，这样改小点就可以了，但是大模型照样计算，只是慢点而已

2Solving for Magnetostatic adaptive pass 1, process solver2d error: Internal Solver Error:  'Solving for fields failed.'.

答：



3.Solving for Magnetostatic adaptive pass 1, process solver2d error: Internal Solver Error:  'Multiple solution domain detected!'.

答：没有求解域，用个空气包包起来就好

4.Boundary 'Balloon1': Assignment contains entities that do not exist in the model.

答：边界赋值包含模型中不存在的实体
